O MAX9814 é um módulo amplificador de microfone de eletreto (microfone de capsula/condensador) com controlo automático de ganho (AGC), concebido para a captação de som em situações em que o nível sonoro varia de forma imprevisível.

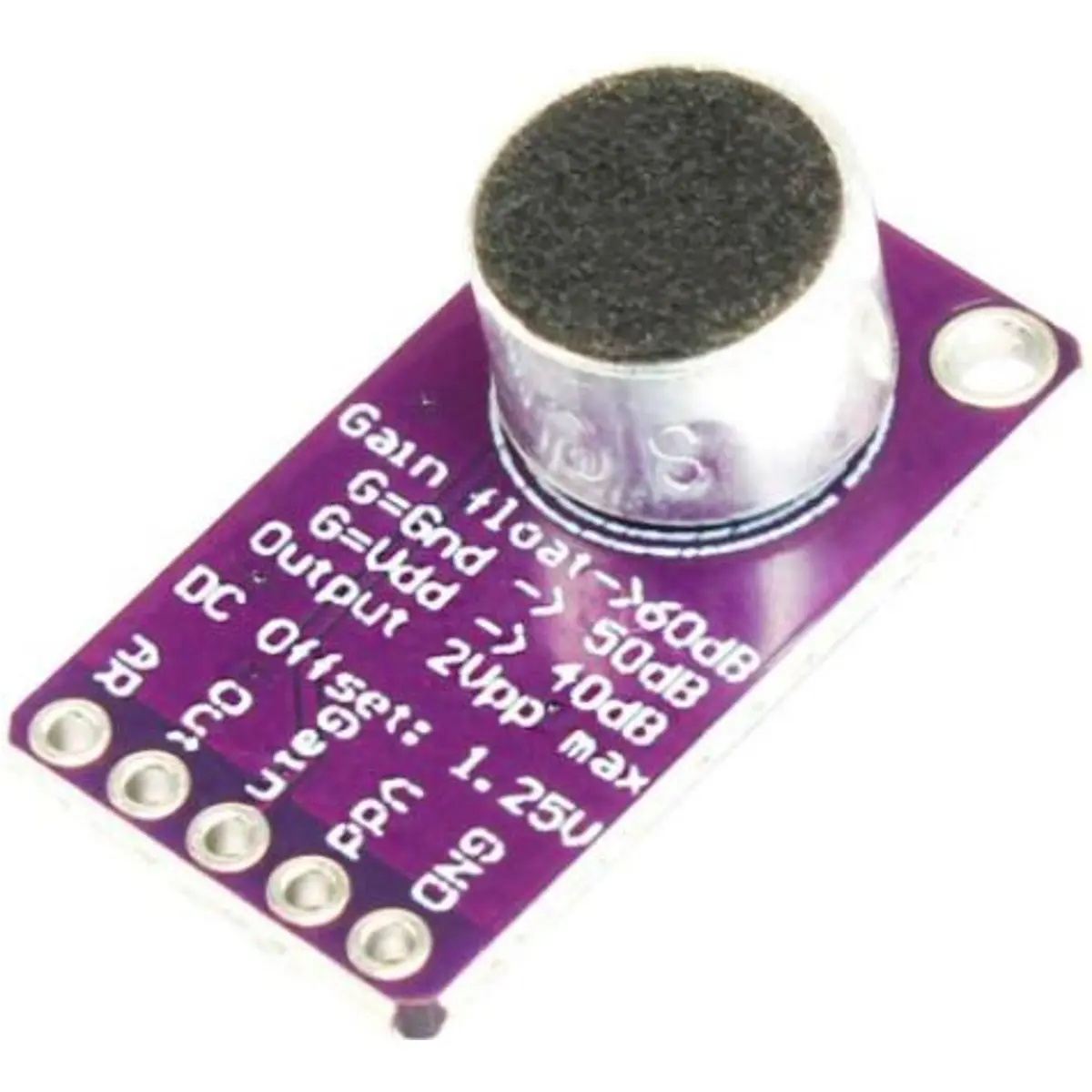

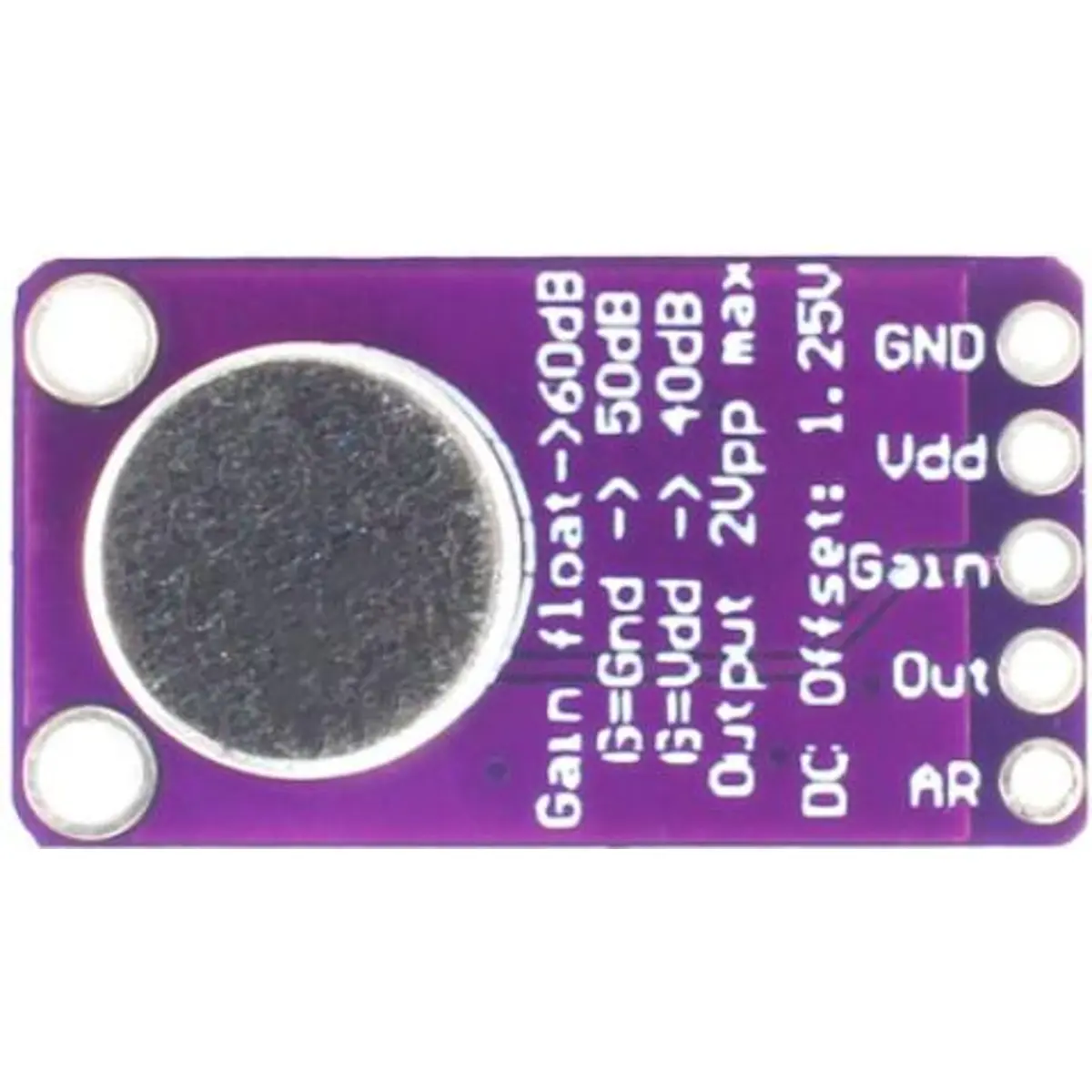

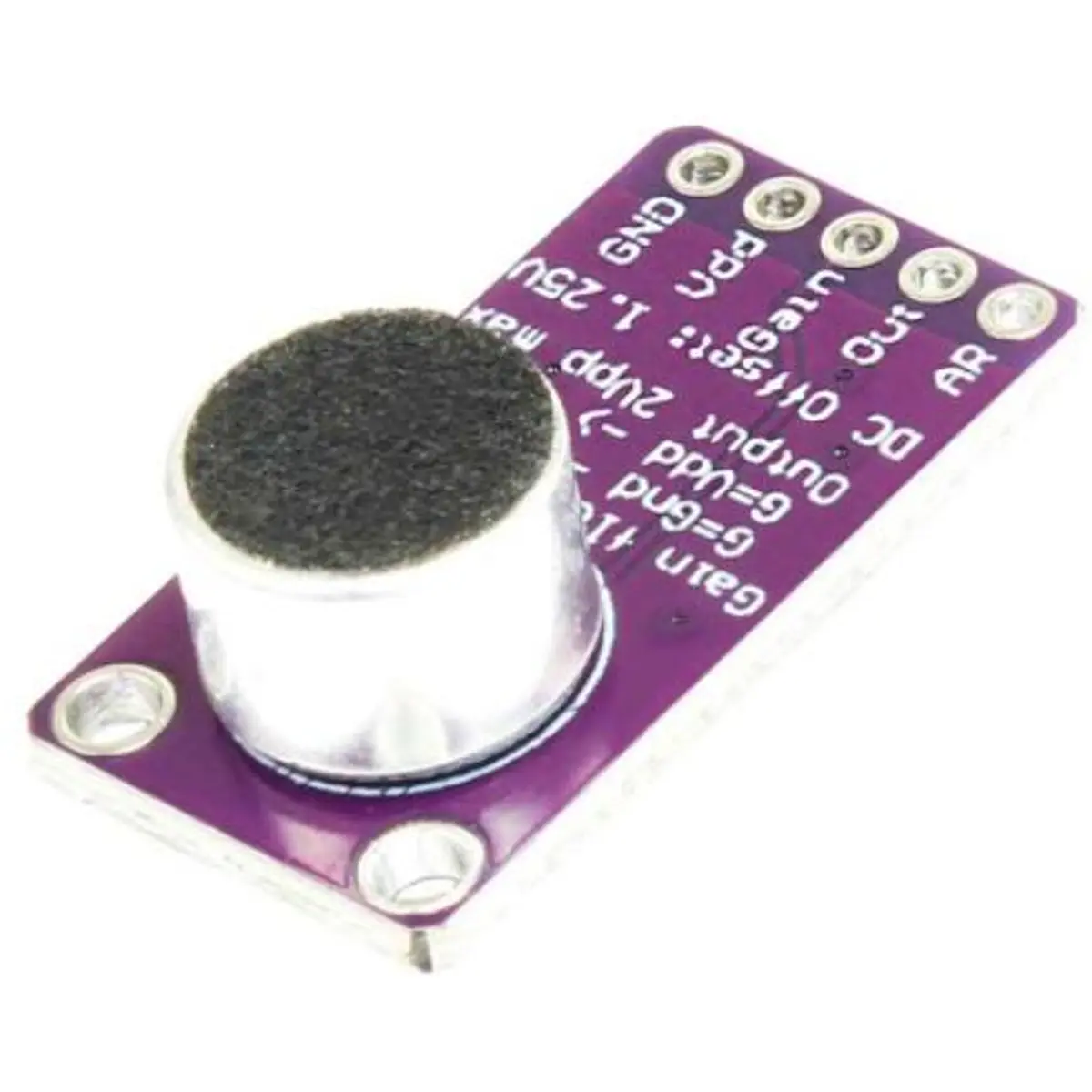

O módulo é fornecido já montado, com um microfone de eletreto de 20 Hz a 20 kHz soldado, e apresenta um nível de saída de aproximadamente 2 Vpp sobre uma polarização DC de 1,25 V. É indicado para gravação ou deteção de som em aplicações onde não se deseja um ajuste manual de ganho, uma vez que o AGC incorporado ajuda a reduzir o corte (clipping) provocado por sons fortes próximos, ao mesmo tempo que amplifica os sons mais fracos.
PRINCIPAIS CARACTERÍSTICAS
- Controlo automático de ganho (AGC), que reduz o corte (clipping) em sons fortes e amplifica sons mais fracos
- Ganho máximo selecionável, para adaptação a diferentes cenários de utilização
- Relação de ataque/repouso (attack/release) programável, para um comportamento flexível do áudio
- Modo de baixo consumo (desligado), para poupança de energia

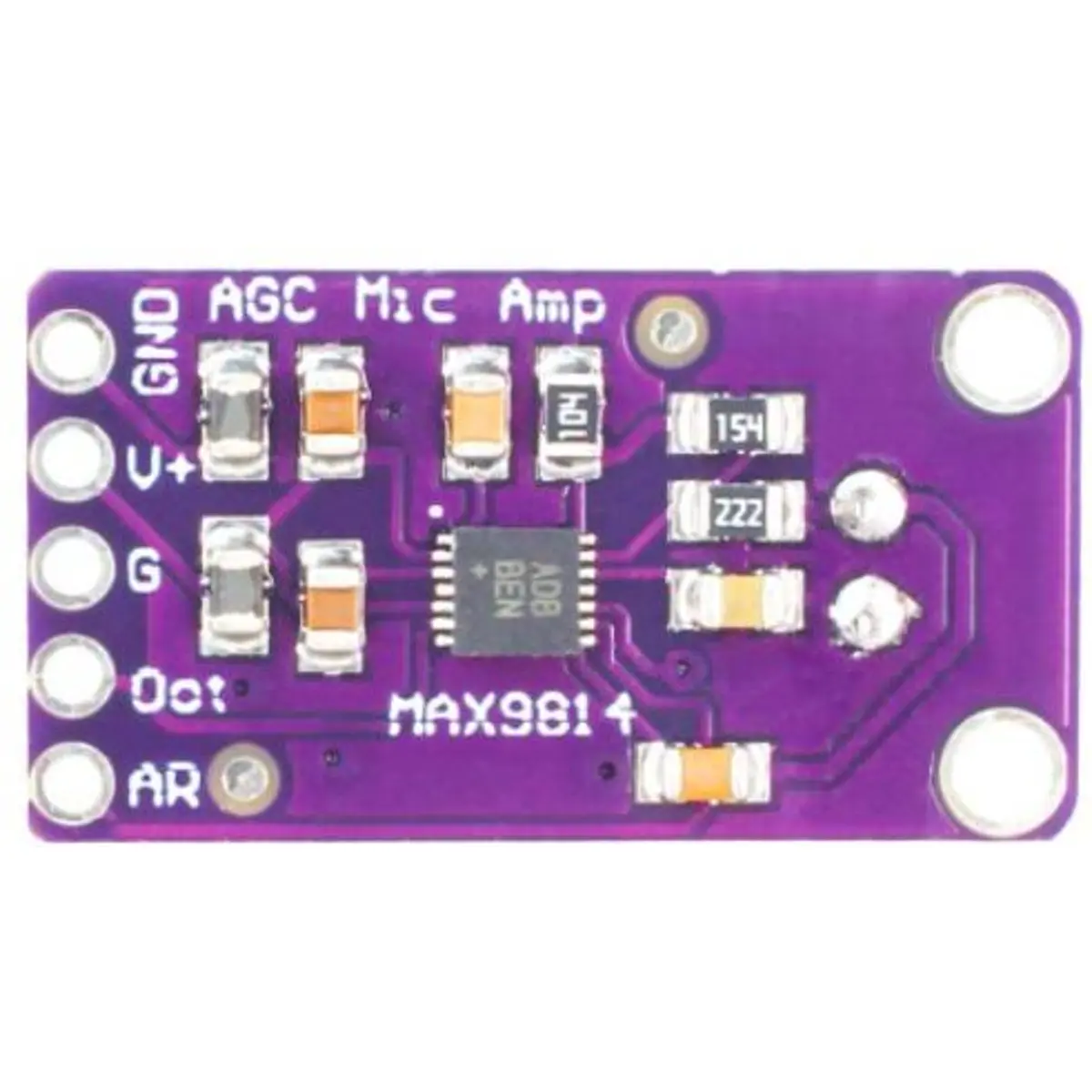

- Placa totalmente montada, com microfone de eletreto já soldado
ESPECIFICAÇÕES
- Tensão de alimentação: 2,7 V a 5,5 V
- Corrente: 3 mA
- Saída: 2 Vpp
- Polarização de saída: 1,25 V
- Resposta em frequência: 20 Hz a 20 kHz
- Ganho automático:
- Definições disponíveis: 40 dB, 50 dB ou 60 dB
- Ganho máximo predefinido: 60 dB (pode ser alterado para 40 dB ou 50 dB)
- THD (distorção harmónica total): 0,04% (valor típico)
- Modo de baixo consumo (shutdown): Sim
- Polarização do microfone: 2 V, baixo ruído
- Densidade de ruído de entrada: 30 nV (unidade não especificada na fonte original)
- Intervalo de temperatura de funcionamento: -40°C a +85°C
- Encapsulamento:
- Tipo: TDFN de 14 pinos
- Dimensões: 3 mm x 3 mm
NOTAS
- Ligar o módulo a uma fonte de alimentação de 2,7 V a 5,5 V.
- Utilizar a saída amplificada com um conversor analógico ou digital adequado.
- Ao ligar a uma entrada de linha, colocar um condensador de bloqueio de 1 µF a 100 µF em série.
