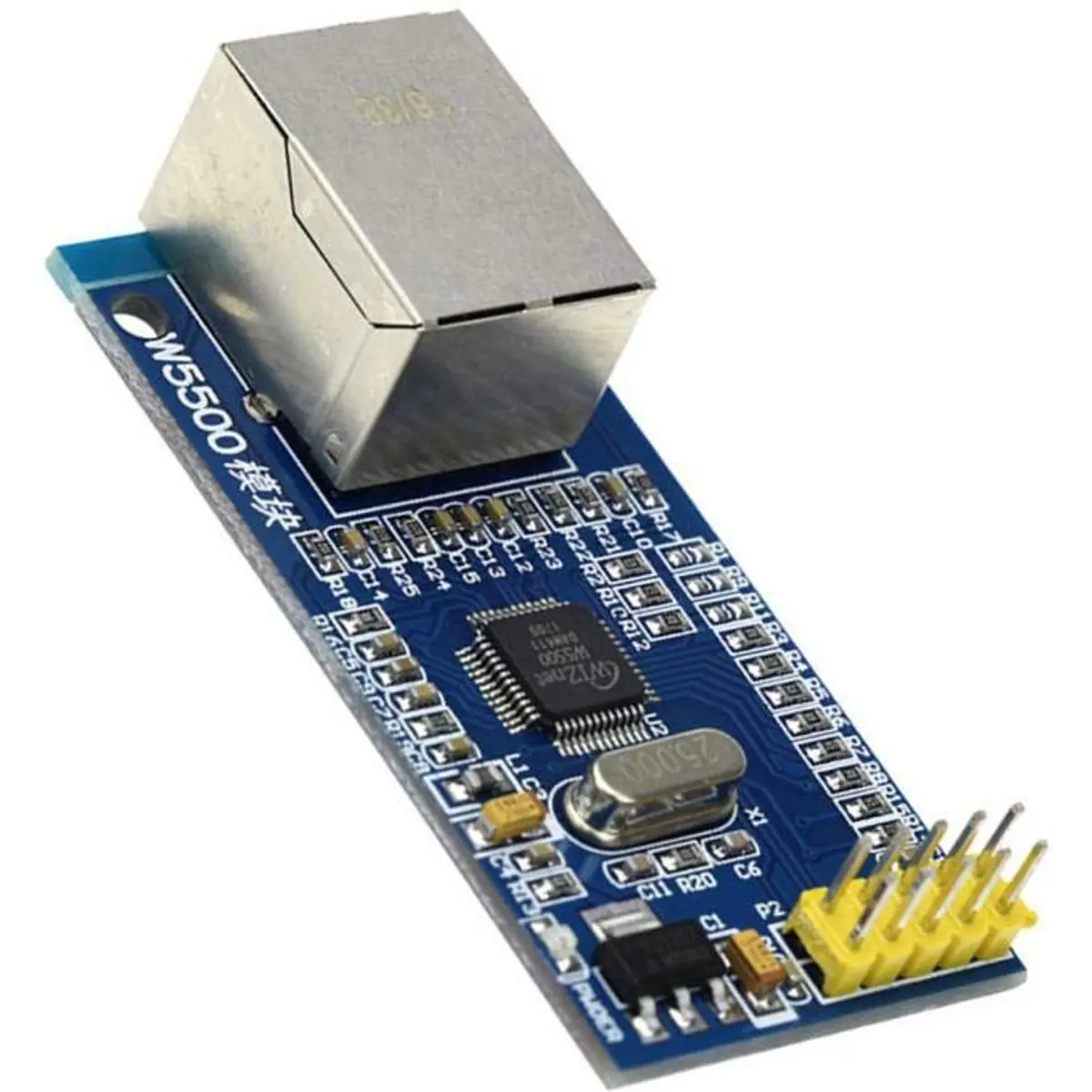

O módulo Ethernet W5500 para arduino permite ligação fisica via Ethernet baseado no chip W5500, integrando toda a stack de protocolos TCP/IP em hardware, dispensando a necessidade de implementar a stack TCP/IP por software.
Suporta taxas de transferência de 10/100Mbps e inclui modo de suspensão e Wake on LAN, com uma memória cache integrada de 32K para TX/Rx. Suporta 8 portas independentes a funcionar em simultâneo, e o módulo aceita alimentação a 3,3V ou 5V, facilitando a sua utilização em sistemas com microcontrolador (MCU).
A comunicação entre o módulo e o sistema MCU é feita através do protocolo SPI, com suporte para frequência de relógio SPI até 80MHz, disponibilizando modos de cliente, servidor e UDP para STM32 e microcontroladores da série 51.
PRINCIPAIS CARACTERÍSTICAS
- Stack TCP/IP totalmente implementada em hardware, sem necessidade de programação adicional
- Suporta 8 sockets independentes a funcionar em simultâneo
- Modo de suspensão (sleep) e função Wake on LAN (WOL)
- Compatível com sistemas STM32 e microcontroladores da série 51, com modos cliente, servidor e UDP
- Alimentação flexível a 3,3V ou 5V, ideal para integração em sistemas com MCU
- Comunicação via SPI de alta velocidade, até 80MHz
ESPECIFICAÇÕES
- Chip: W5500
- Dimensões: 55mm x 28mm
- Cor: Azul
- Tensão de funcionamento: 3,3V ou 5V (portas I/O toleram 5V)
- Taxa de transferência: 10/100Mbps
- Protocolos TCP/IP suportados em hardware:
- TCP
- UDP
- ICMP
- IGMP
- IPv4
- ARP
- PPPoE
- Ethernet
- Portas (sockets): 8 independentes, com funcionamento simultâneo
- Memória interna: 32Kbytes para buffers de TX/Rx
- Camada física Ethernet:
- Ethernet Physical Layer embutida a 10/100Mbps
- Suporta auto-negociação (10/100Base full/half duplex)
- Fragmentação IP: não suportada
- Interface de comunicação:
- SPI (modo 0, 3)
- Frequência de relógio SPI até 80MHz
- Modo de suspensão (power off mode): suportado
- Wake on LAN (network wake): suportado
- Indicadores luminosos: múltiplos sinais indicadores (modo full/half duplex, conectividade de rede e velocidade de rede)
