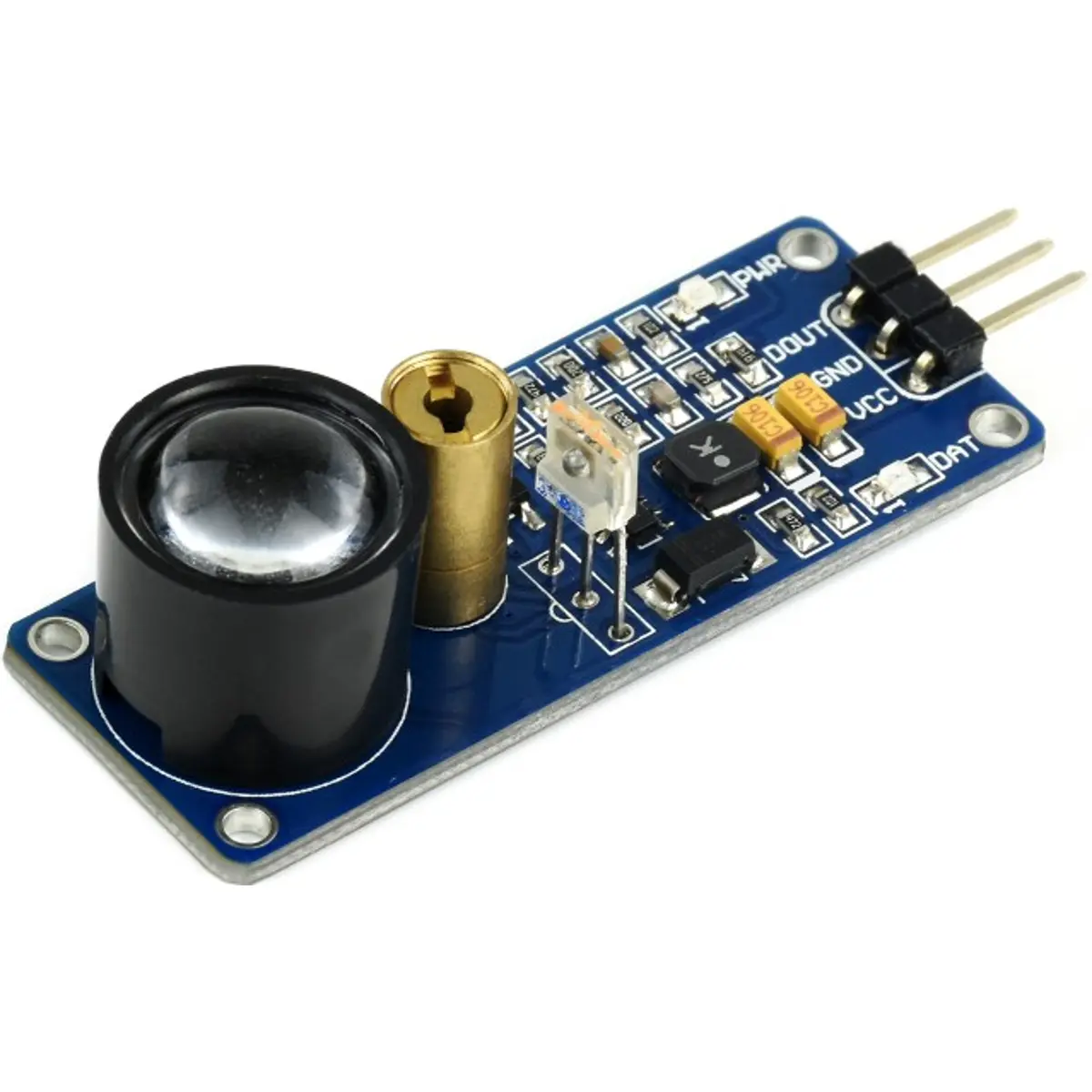

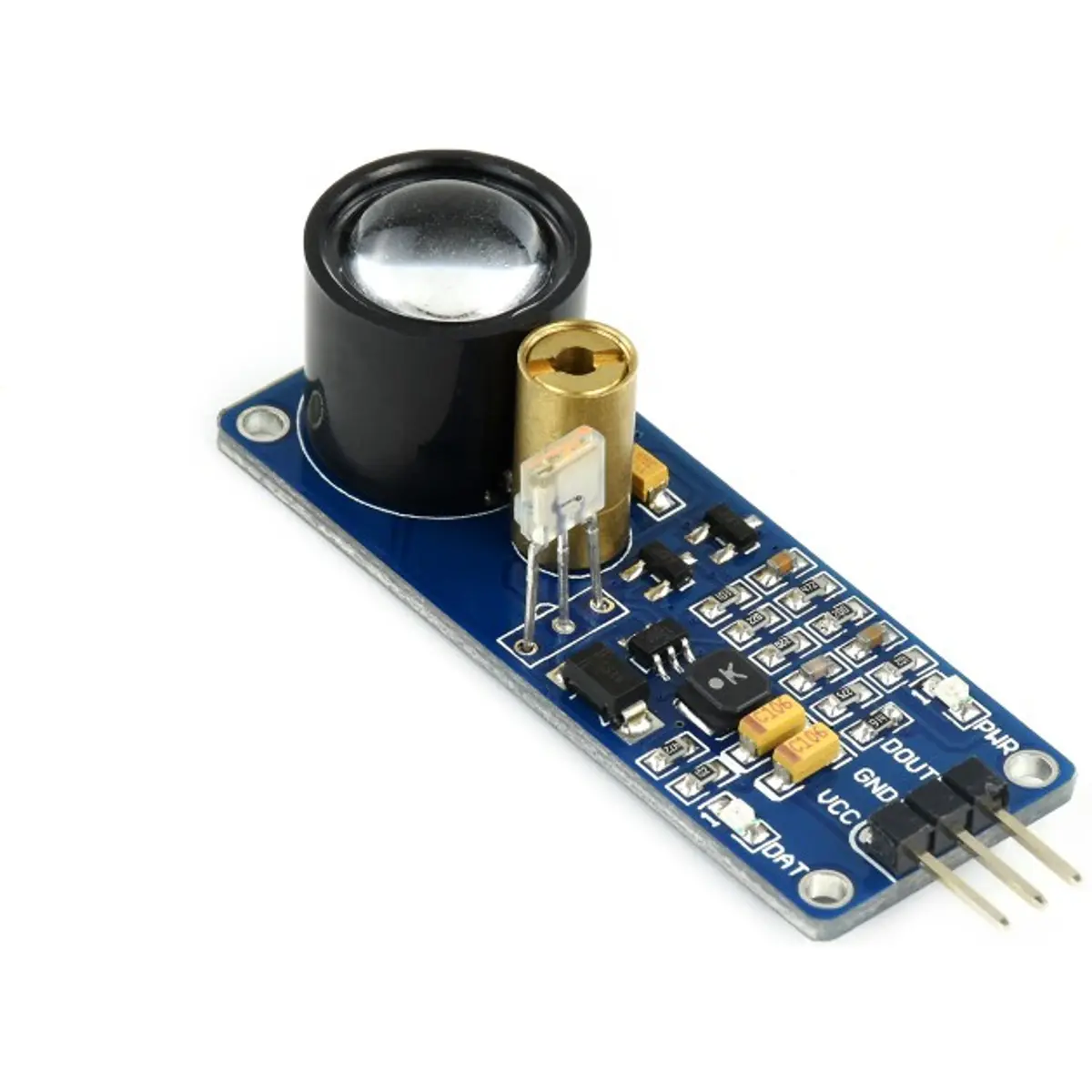

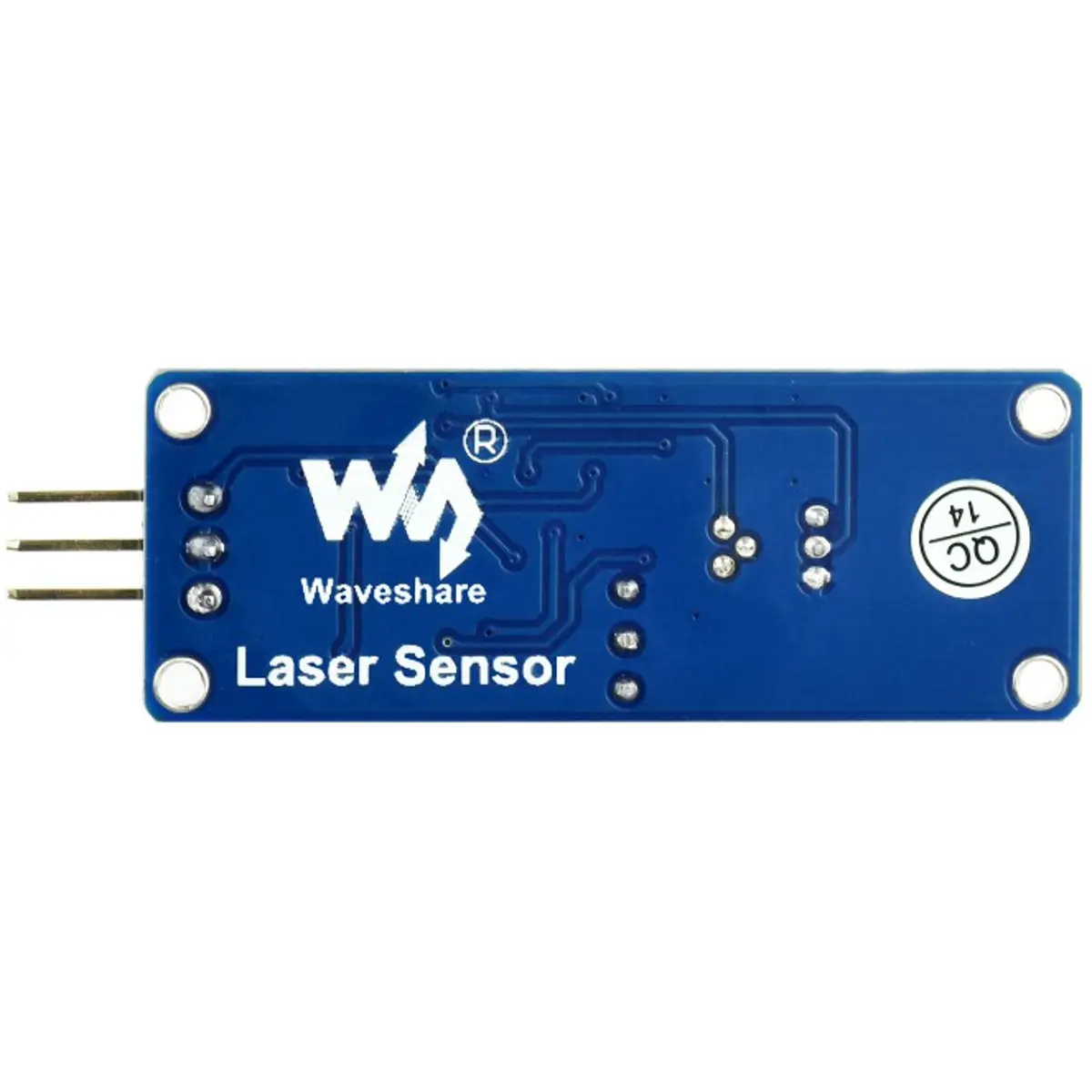

Sensor laser digital compacto para deteção de obstáculos entre 1 e 80cm, com alcance máximo até 150cm (em condições ideais). Ideal para projetos de robótica e automação.
Com modulação a 180 kHz, circuito boost integrado, LEDs de estado e saída digital, permite uma integração simples e fiável em plataformas como Arduino, Raspberry Pi Pico e STM32. Ideal para projetos de robótica e automação.
PRINCIPAIS CARACTERÍSTICAS
◆ Sensor laser digital para deteção de obstáculos a curta distância;
◆ Alcance típico de 0.8 m e distância máxima de deteção até 1.5 m;
◆ Saída digital DOUT, facilitando a ligação direta a microcontroladores;
◆ Compatível com Arduino, Raspberry Pi Pico, STM32 e outros módulos de desenvolvimento;
◆ Circuito boost integrado baseado no chip PT1301;
◆ Emissor com luz de 650 nm e recetor para luz visível modulada entre 650 e 950 nm;
◆ Modulação a 180 kHz para reduzir a influência da luz ambiente na deteção;

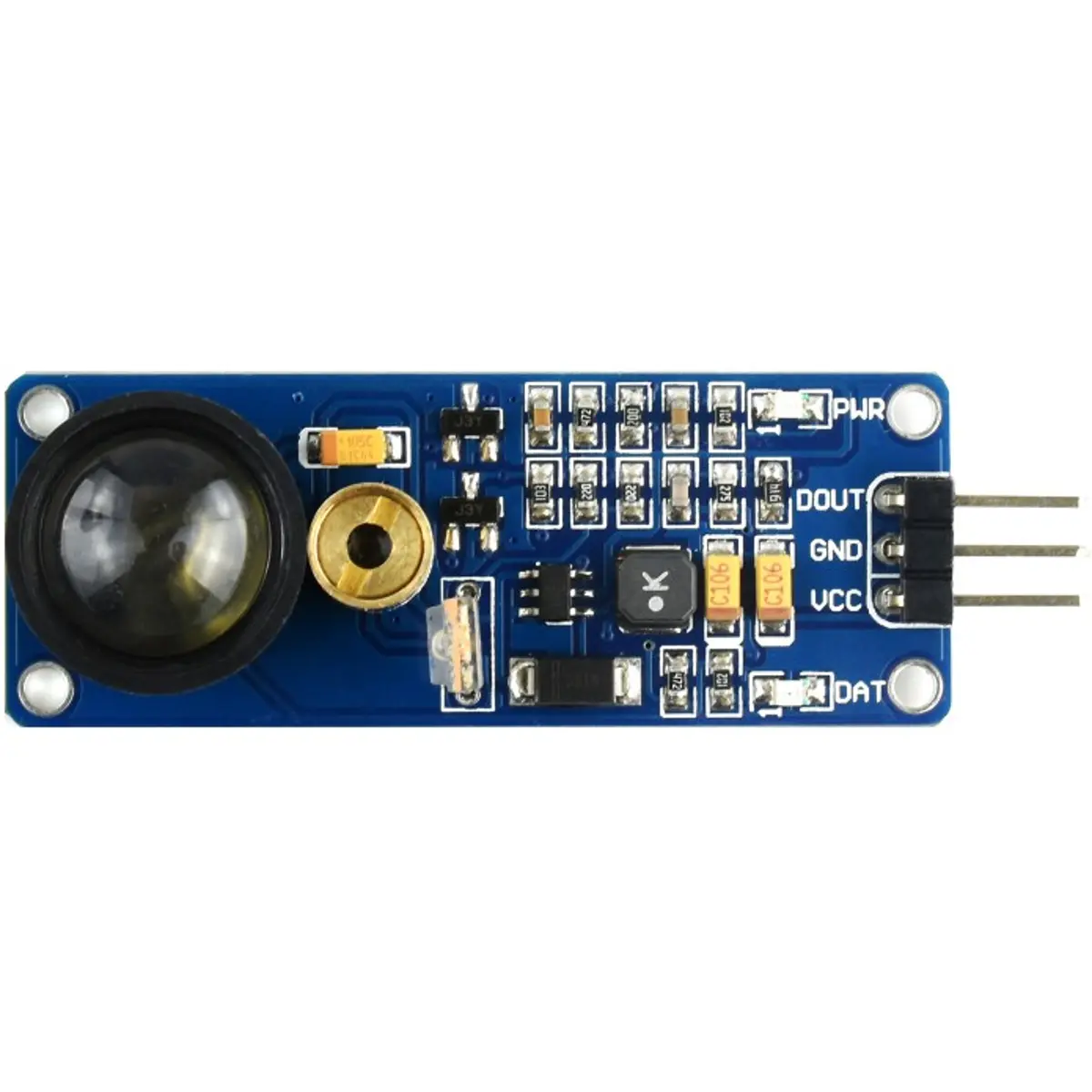

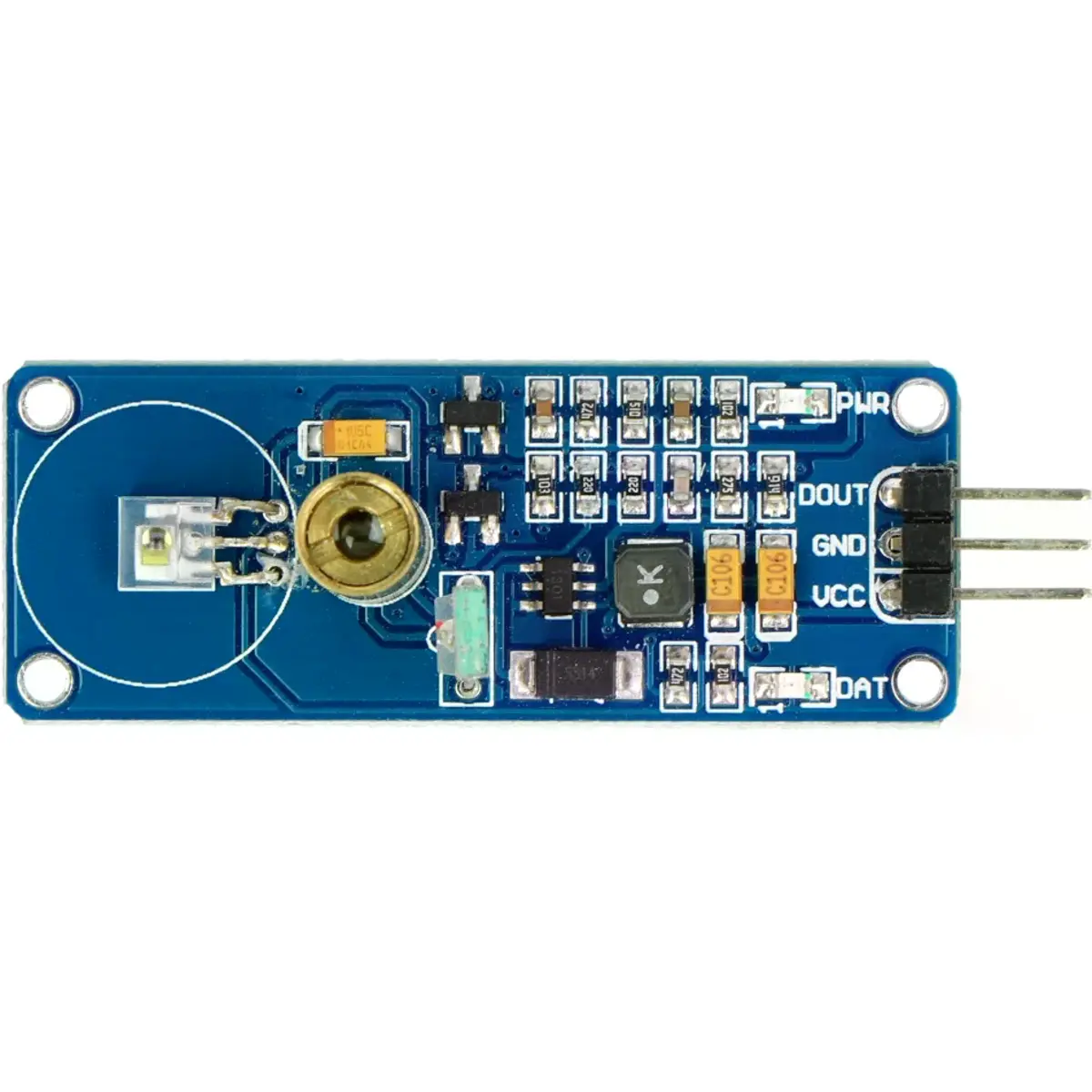

◆ Dois LEDs de estado para indicação de alimentação e deteção;
◆ Conectores goldpin soldados com passo de 2.54 mm;
◆ Inclui cabos de ligação com terminais fêmea;
◆ Adequado para robôs inteligentes, veículos com desvio de obstáculos e sistemas de contagem de objetos em linhas de transporte.
ESPECIFICAÇÕES
• Marca: Waveshare
• Modelo: Laser Sensor
• SKU: 9524
• Tipo de sensor: Sensor laser digital de deteção de obstáculos
• Função: Deteção de presença/obstáculos
• Saída: Digital
• Interface: Digital I/O
• Chip boost: PT1301
• Distância de deteção:
- Efetiva/típica: 0.01 a 0.8 m (1-80cm)
- Máxima: 1.5 m
• Comprimento de onda emitido: 650 nm
• Comprimento de onda recebido: 650 a 950 nm
• Frequência de modulação: 180 kHz
• Corrente de funcionamento: Aproximadamente 40 mA a 3.3 V
• Tensão de alimentação: 2.5 V a 5.0 V DC
• LEDs de estado:
- Alimentação
- Deteção de objeto
• Conectores: soldados
• Passo dos conectores: 2.54 mm
• Ligações:
- VCC: Alimentação 2.5 V a 5.0 V
- GND: Massa da alimentação
- DOUT: Saída digital
· Estado 'HIGH': objeto detetado dentro do alcance
• Ligações com Raspberry Pi Pico:
- VCC: 3.3 V
- GND: GND
- DOUT: GP22
• Ligações com Arduino UNO:
- VCC: 5 V
- GND: GND
- DOUT: D2

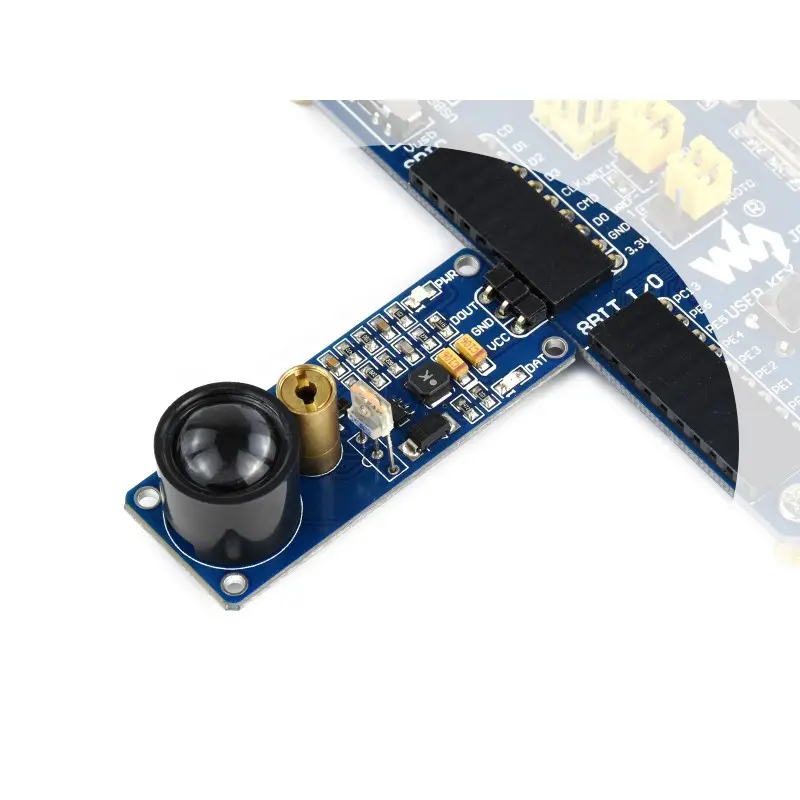

• Ligações com STM32F103RB:
- VCC: 3.3 V
- GND: GND
- DOUT: PA4
• Aplicações:
- Deteção de obstáculos
- Contagem em tubagens
- Robôs inteligentes
- Veículos robóticos com desvio de obstáculos
- Projetos com Arduino, Raspberry Pi e STM32
• Dimensões do módulo: 53 x 18 mm
• Diâmetro dos furos de montagem: 2.0 mm
• Dimensões da embalagem:
- Largura: 6 cm
- Altura: 12 cm
- Profundidade: 1 cm
• Peso da embalagem: 0.006 kg
• Origem: China
CONTEÚDO DA EMBALAGEM

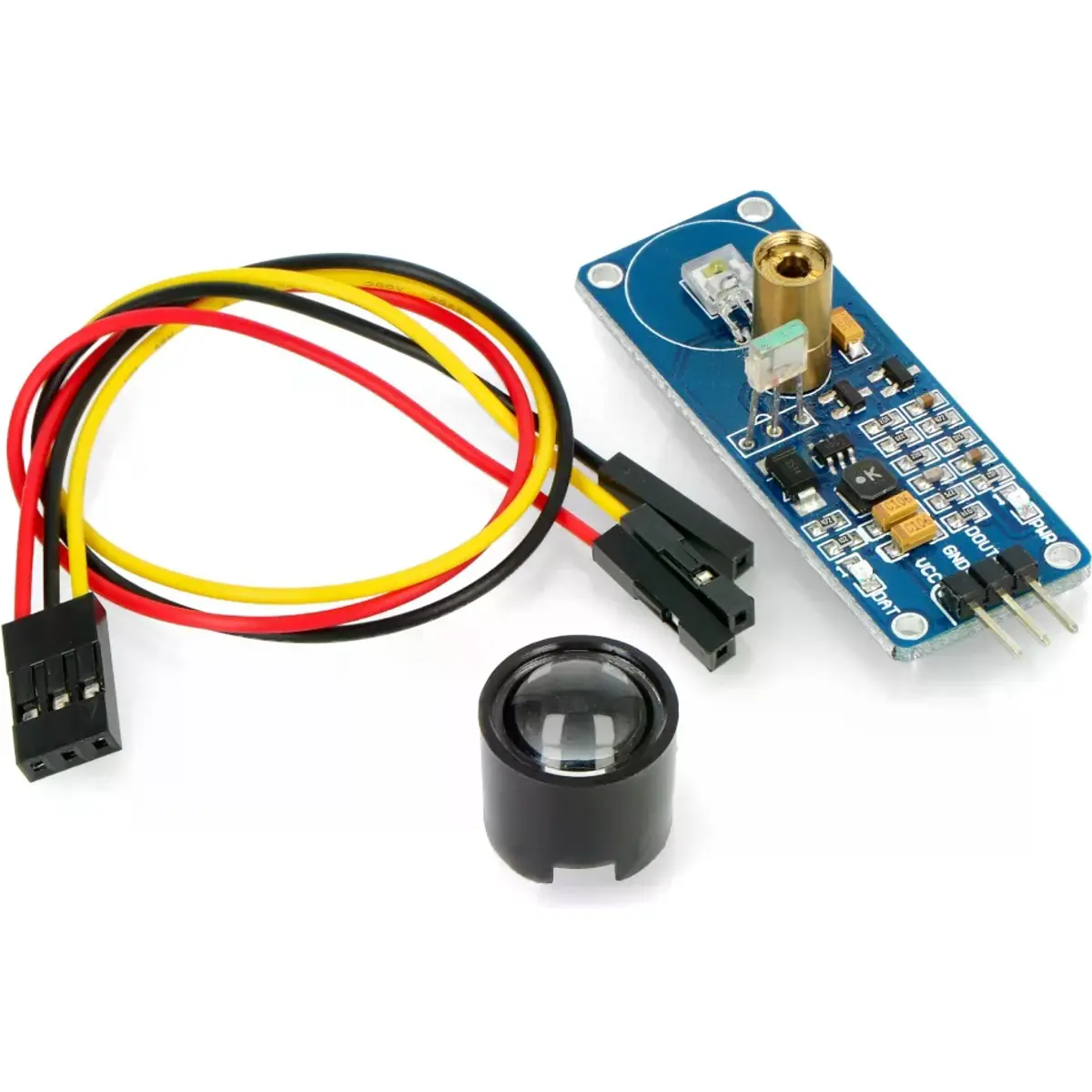

• 1 x Sensor Laser Digital Waveshare 9524

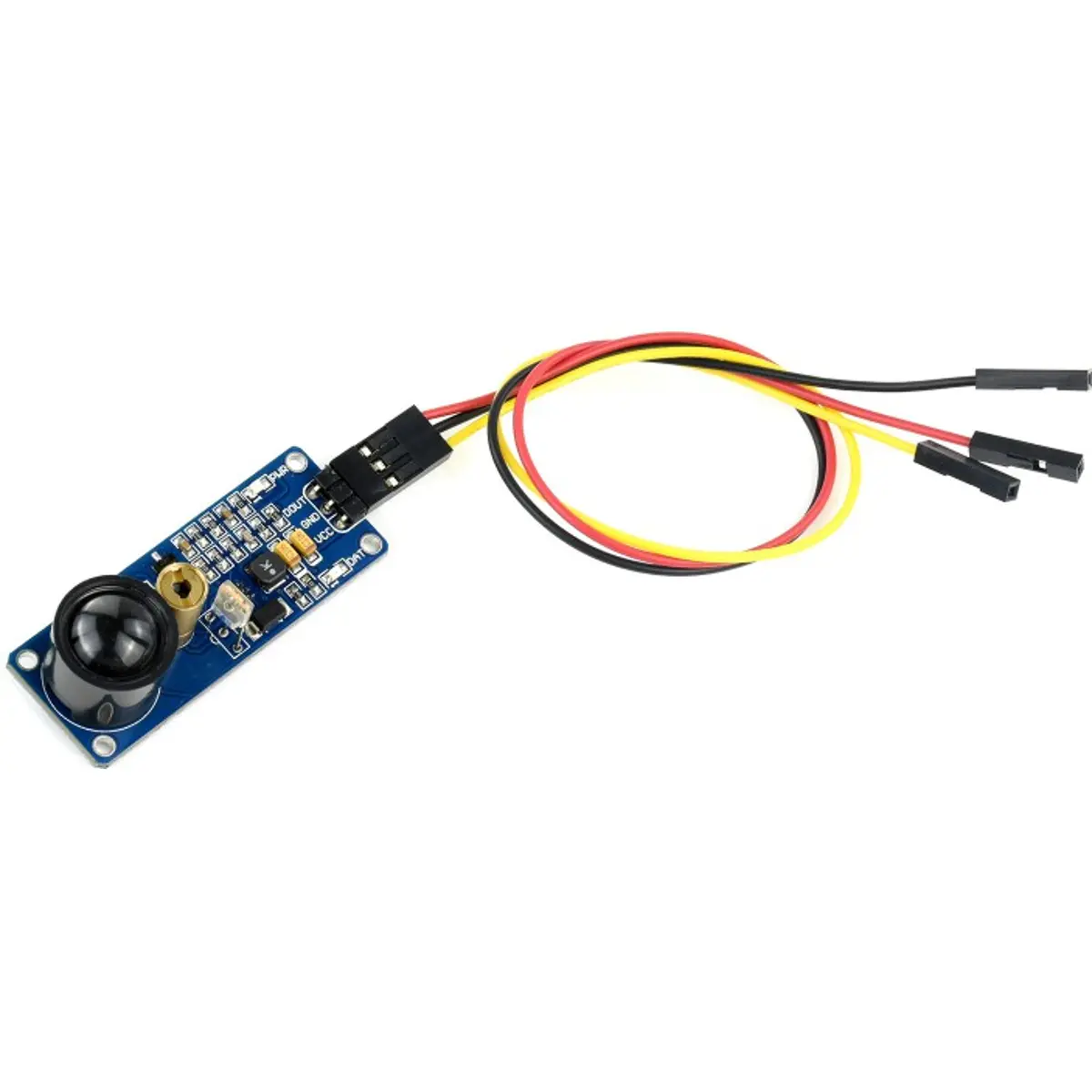

• Cabos de ligação com terminais fêmea
NOTAS
◆ Este sensor não é adequado para medição de distância; destina-se apenas à deteção de obstáculos.
◆ O módulo não fornece saída analógica, apenas saída digital com estados lógicos 0/1.
◆ Durante a utilização, evite tocar nos componentes do módulo quando este estiver alimentado.
◆ A luz laser pode ser prejudicial para os olhos. Não aponte o feixe diretamente para os olhos de pessoas ou animais.
