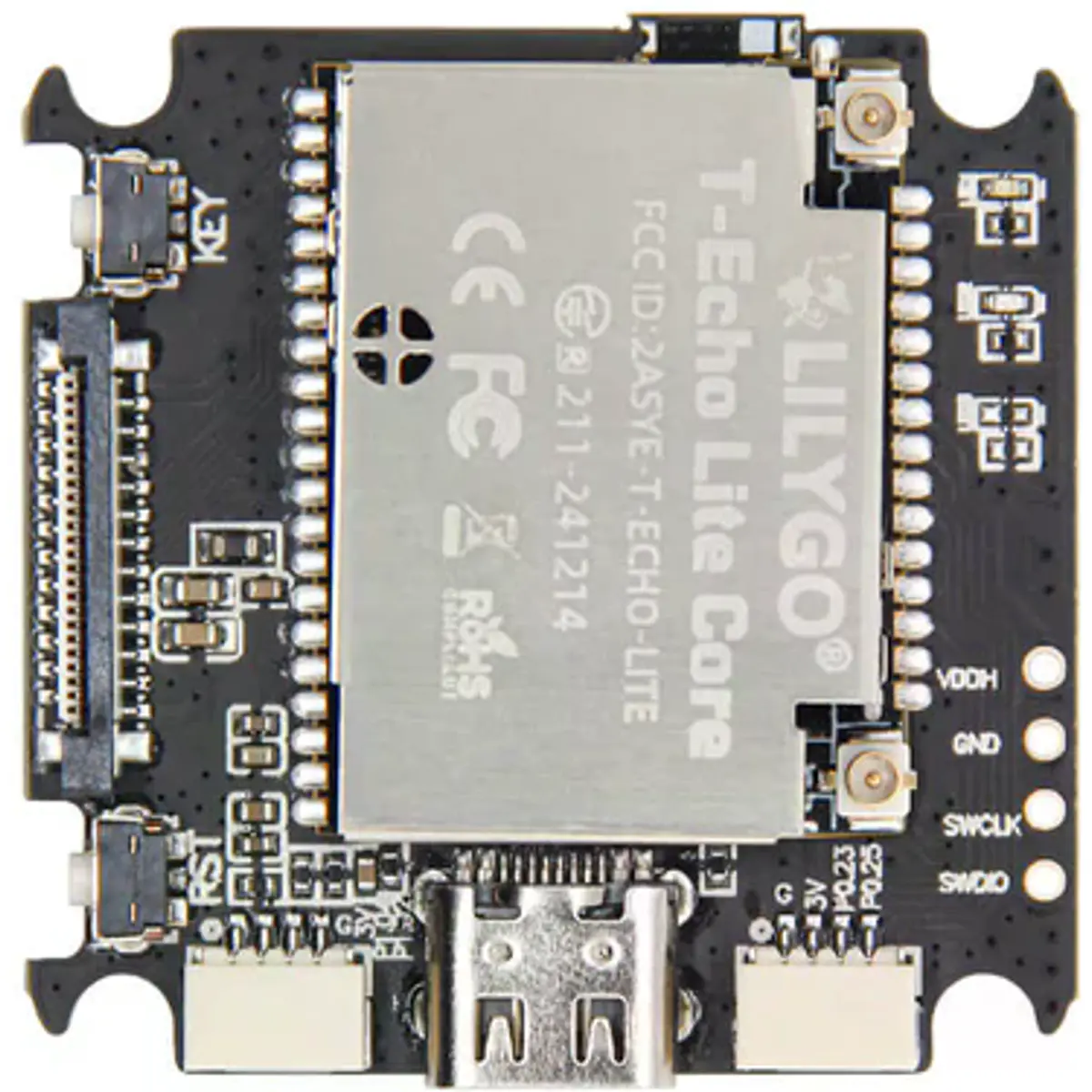

O T-Echo-Lite (Versão 868MHz sem invólucro) é um módulo de desenvolvimento ultra-compacto e versátil, concebido para soluções de comunicação de longo alcance e baixo consumo. Baseado no potente microcontrolador nRF52840, este módulo integra capacidades avançadas de rádio LoRa, posicionamento GNSS e sensores inerciais num formato minimalista. É a solução ideal para integradores e programadores que procuram uma base tecnológica robusta para projetos personalizados onde o espaço e a eficiência energética são críticos.
PRINCIPAIS CARACTERÍSTICAS
✅ Microcontrolador nRF52840 de alto desempenho
✅ Comunicação LoRa de longo alcance via chip SX1262 (868MHz)
✅ Sistema de posicionamento global GNSS integrado (L76K)
✅ Unidade de Medição Inercial (IMU) de 9 eixos (ICM20948)
✅ Expansão de memória Flash externa de 4MB (32Mbit)
✅ Suporte para periféricos de áudio e interface tátil via KeyShield
✅ Motor de vibração haptics e retroiluminação LED integrados
✅ Totalmente compatível com ecossistemas de código aberto e bibliotecas Arduino
ESPECIFICAÇÕES
• Unidade de Processamento (MCU)
⠀- Chip
⠀⠀· nRF52840
⠀- Memória Interna
⠀⠀· RAM: 256kB
⠀⠀· FLASH: 1MB
• Comunicação Sem Fios (LoRa)
⠀- Módulo de Rádio
⠀⠀· S62F (Chip SX1262)
⠀- Frequência
⠀⠀· 868MHz
⠀- Protocolo de Barramento
⠀⠀· SPI
⠀- Protocolo de Barramento
⠀⠀· UART
• Sensores e Memória Adicional
⠀- Unidade de Medição Inercial (IMU)
⠀⠀· ICM20948 (Barramento I2C)
⠀- Flash Externa
⠀⠀· ZD25WQ32CEIGR (4MB via SPI)
• Interface e Periféricos (KeyShield)
⠀- Gestão de Teclado
⠀⠀· Chip TCA8418 (Barramento I2C)
⠀- Áudio (Codec)
⠀⠀· ES8311 (Barramentos I2C e I2S)
⠀- Feedback e Iluminação
⠀⠀· Driver de Vibração: AW86224
⠀⠀· Driver de Retroiluminação: AW21009QNR
NOTAS
•

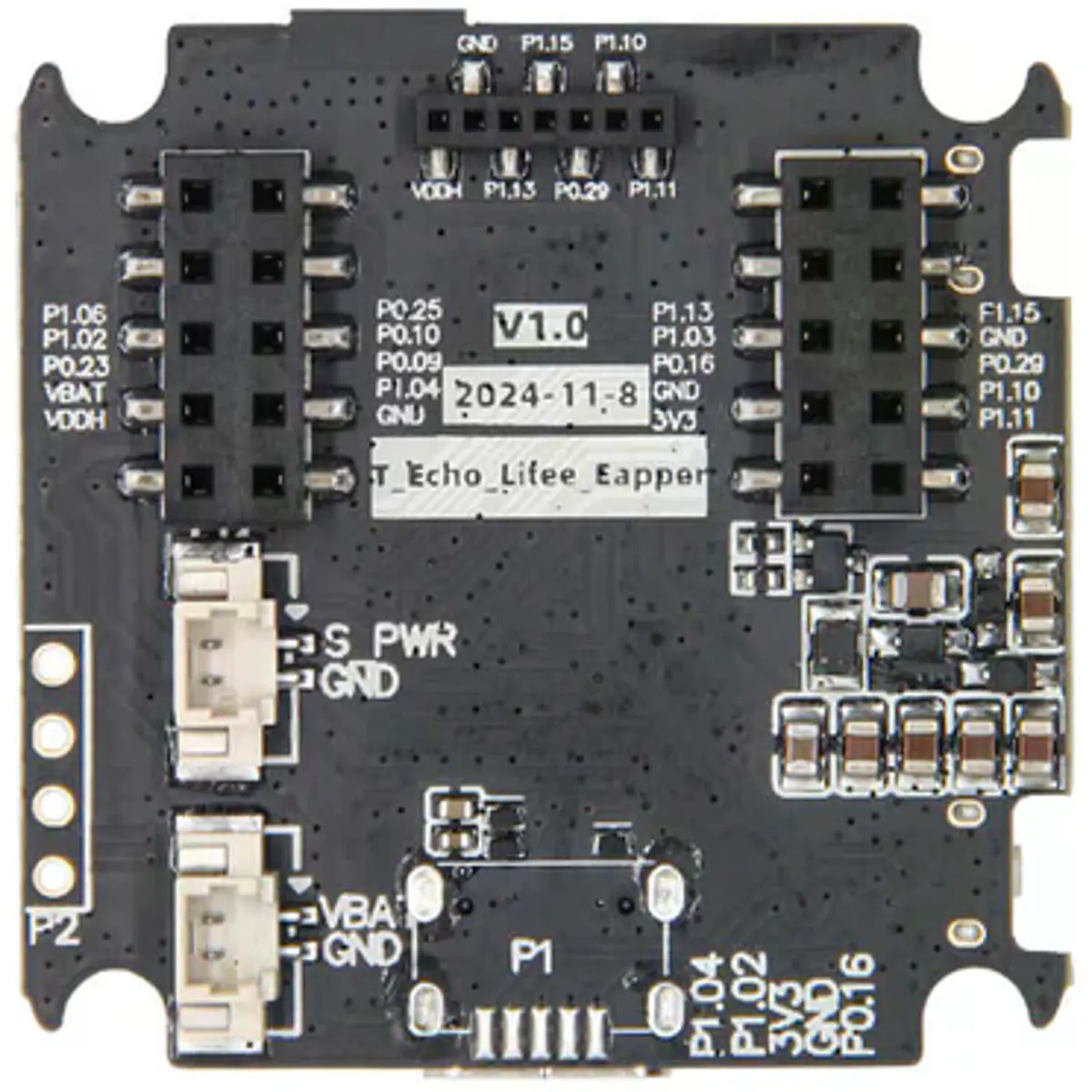

Configuração de Hardware e Montagem⠀- Esta variante específica [H747-01] é fornecida estritamente como um módulo eletrónico. é fornecida como um módulo de placa exposta.
Não inclui ecrã, bateria ou invólucro (shell/case). É imperativo ligar uma antena compatível de 868MHz ao conector IPEX antes de alimentar o dispositivo. A ativação do rádio LoRa sem antena resultará em danos permanentes no chip SX1262.
•
Requisitos de Alimentação⠀- O módulo pode ser alimentado via USB-C ou através de uma bateria de Lítio (3.7V). Dada a natureza exposta da placa, deve garantir-se que a bateria e as ligações estão devidamente isoladas para evitar curto-circuitos com os componentes de superfície.
•
Ambiente de Desenvolvimento⠀- Baseado no MCU nRF52840, o dispositivo requer a instalação de drivers específicos e suporte para placas nRF52 no Arduino IDE ou VS Code (PlatformIO). Devem ser instaladas as bibliotecas RadioLib, TinyGPSPlus e Adafruit_BusIO para garantir a funcionalidade total dos periféricos integrados conforme documentado no repositório oficial.
•
Precauções de Manuseamento⠀- Por se tratar de um módulo sem invólucro (shell), o utilizador deve evitar o manuseamento em superfícies condutoras ou ambientes com elevada eletricidade estática. Recomenda-se a verificação do mapa de pinos (pinout) oficial no repositório GitHub da LilyGO antes de qualquer soldadura ou expansão de hardware.
•
Funcionalidades de Áudio e Interface⠀- Apesar de compacto, o módulo inclui suporte para áudio I2S e gestão de teclado via KeyShield. A integração destes periféricos exige a configuração correta do barramento I2C, utilizando os endereços dos chips TCA8418 (teclado) e ES8311 (áudio) definidos no firmware de fábrica.
Links úteis: Repositório Oficial
Github do T-Echo LiteInformação adicional
no site da LILYGO
Projetos e firmware compatíveis:
Meshtastic (projeto oficial):
https://meshtastic.org/Flasher Meshtastic (oficial):
https://flasher.meshtastic.org/
MeshCore (projeto oficial):
https://meshcore.io/Flasher MeshCore (oficial):
https://flasher.meshcore.io/Comunidades e recursos em português:
MeshCore Portugal:
https://meshcore.pt/Comunidade Meshtastic Portugal:
http://meshtastic.pt/
