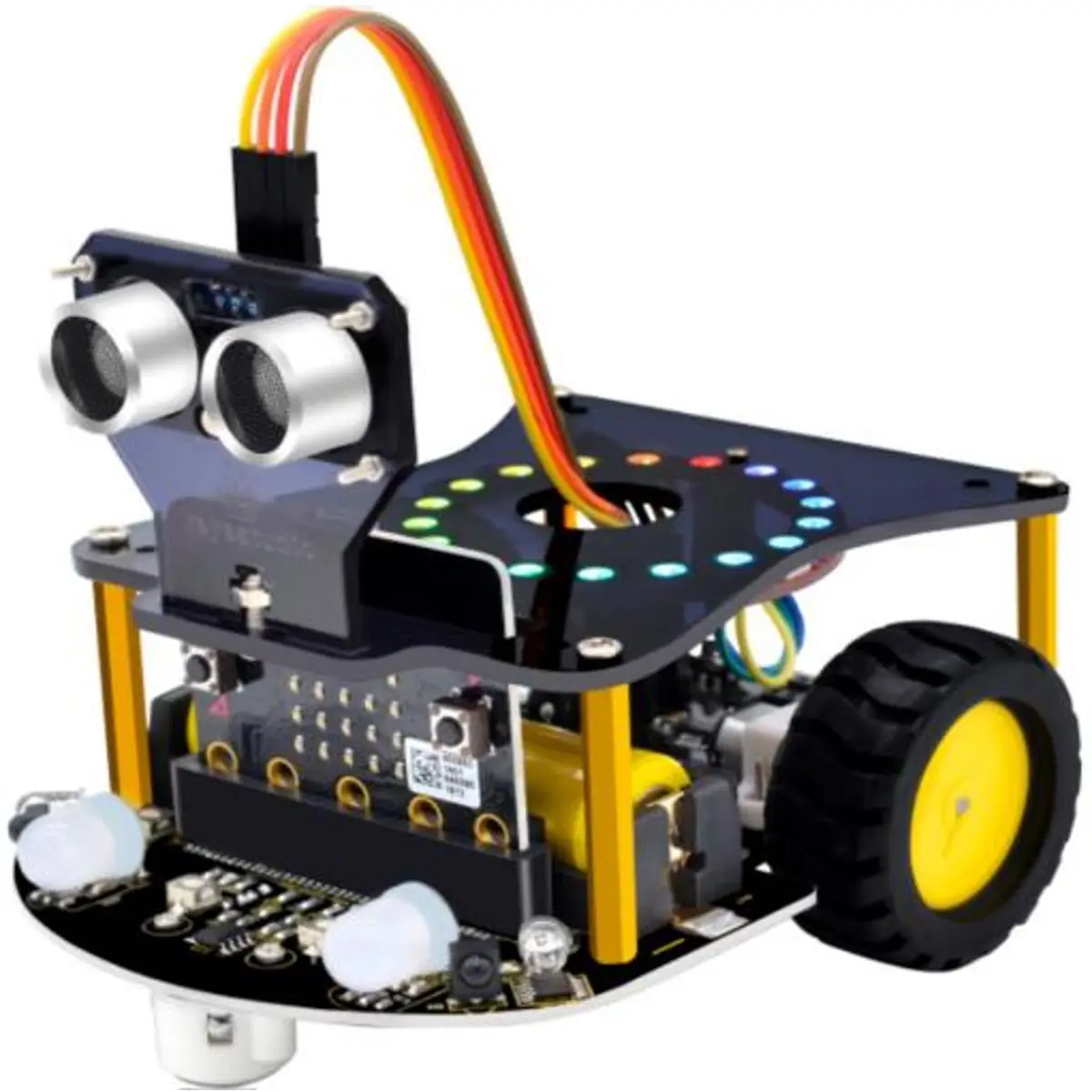

O Keyestudio Micro:bit Mini Smart Robot Car V2.0 é um kit robótico STEM concebido para iniciar jovens e entusiastas na programação através do Micro:bit.

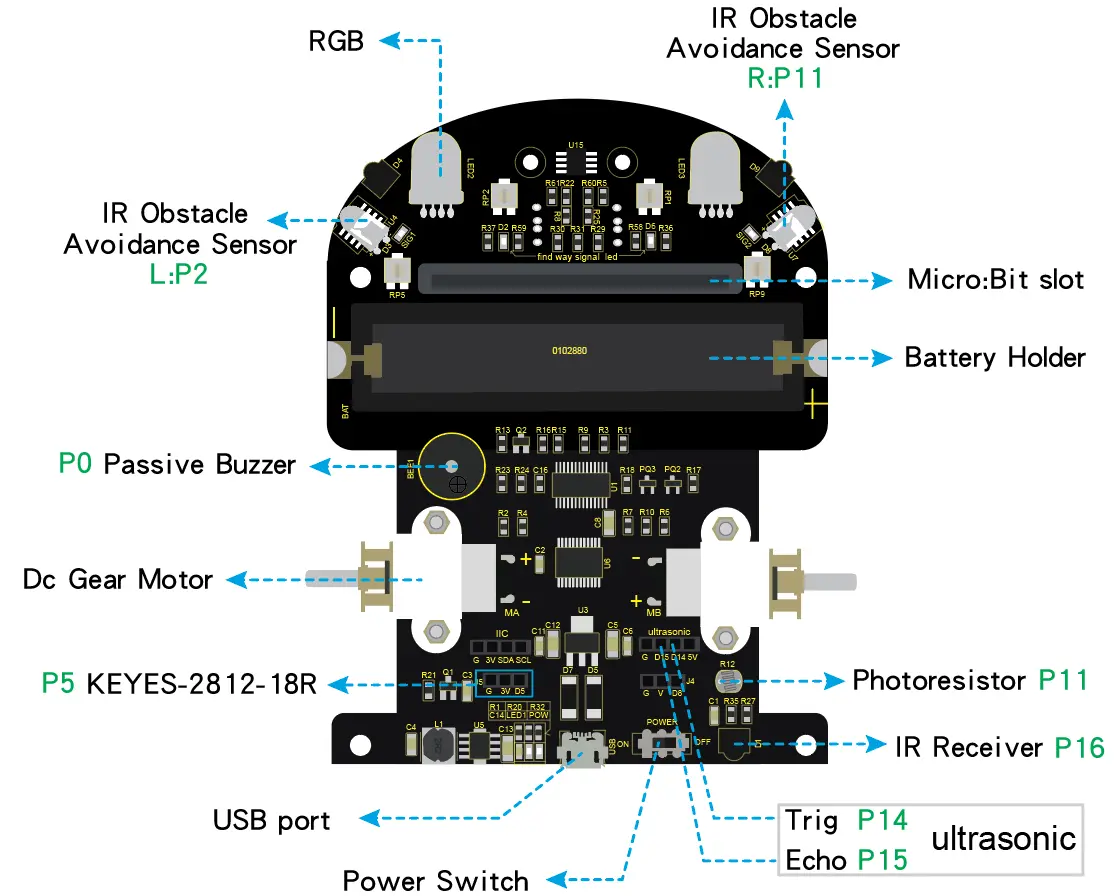

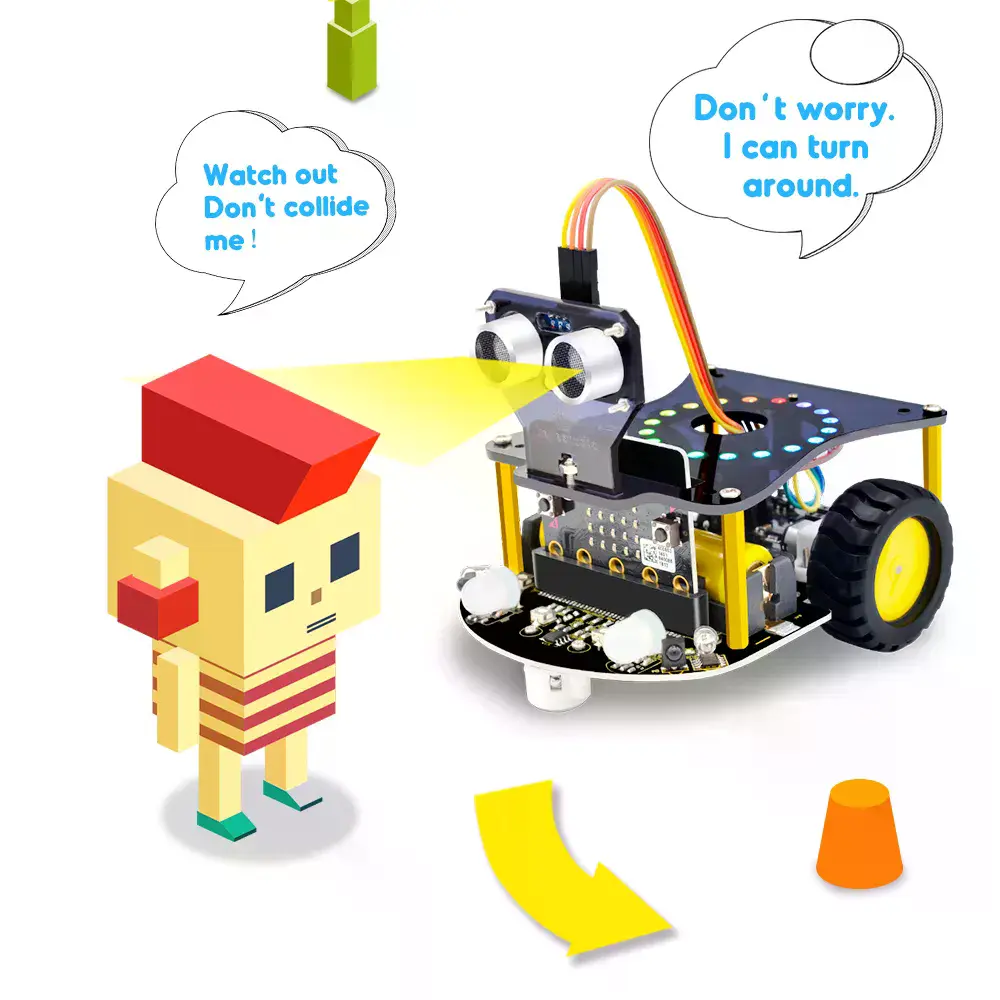

Este carro inteligente integra funções de evasão de obstáculos, seguimento de linha e controlo por infravermelhos e Bluetooth, contendo um buzzer passivo, um sensor ultrassónico, o módulo KEYES-2812-18R e um sensor de evasão de obstáculos por infravermelhos, entre outros componentes.
O buzzer passivo permite reproduzir música, o módulo KEYES-2812-18R apresenta diferentes efeitos luminosos, e um fotorresistor permite detetar a intensidade da luz ambiente.
O carro é ainda recarregável, bastando ligar a alimentação à porta do suporte de bateria. Esta versão do kit (KS0426) não inclui a placa principal micro:bit, que deve ser adquirida separadamente.
PRINCIPAIS CARACTERÍSTICAS
- Deteção e evasão de obstáculos
- Seguimento de linha (line tracking)
- Controlo remoto por infravermelhos (IR)
- Controlo por Bluetooth
- Módulo KEYES-2812-18R com efeitos luminosos personalizáveis
- Buzzer passivo para reprodução de música
- Fotorresistor para deteção da intensidade luminosa
- Estrutura recarregável através de suporte de bateria
- Programável em Makecode, MicroPython e JavaScript
ESPECIFICAÇÕES
- Referência: KS0426 (versão sem placa principal micro:bit)
- Alimentação:
- Tensão: DC 5V
- Corrente: alimentação USB ou fonte de alimentação com capacidade igual ou superior a 2A
- Potência máxima de saída: 10W
- Bateria: 18650, recarregável, corrente máxima de 700 mA (não incluída)
- Temperatura de funcionamento: 0 a 50 °C
- Dimensões: 120 × 90,7 mm
- Atributos ambientais: conforme com a norma ROHS
- Indicadores luminosos (LED):

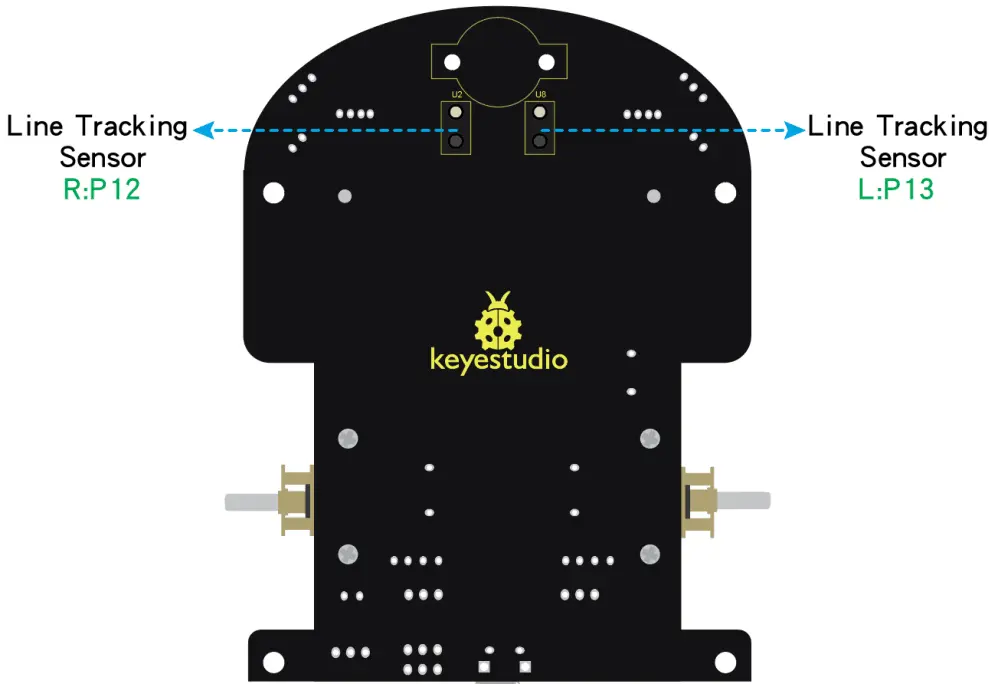

- D2: sensor de seguimento de linha (esquerdo)
- D6: sensor de seguimento de linha (direito)
- SIG1: sensor de evasão de obstáculos (esquerdo)
- SIG2: sensor de evasão de obstáculos (direito)
- POW: indicador de alimentação
- LED1: aceso continuamente quando a bateria está totalmente carregada

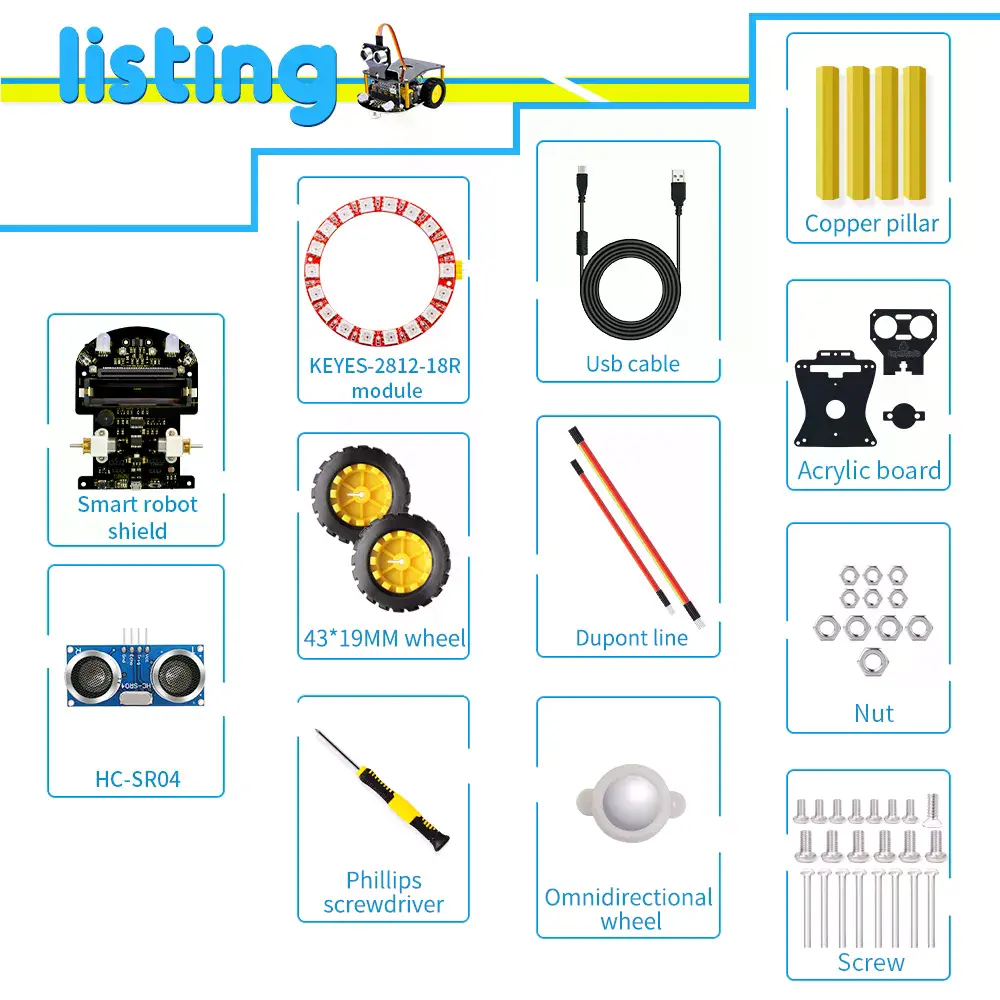

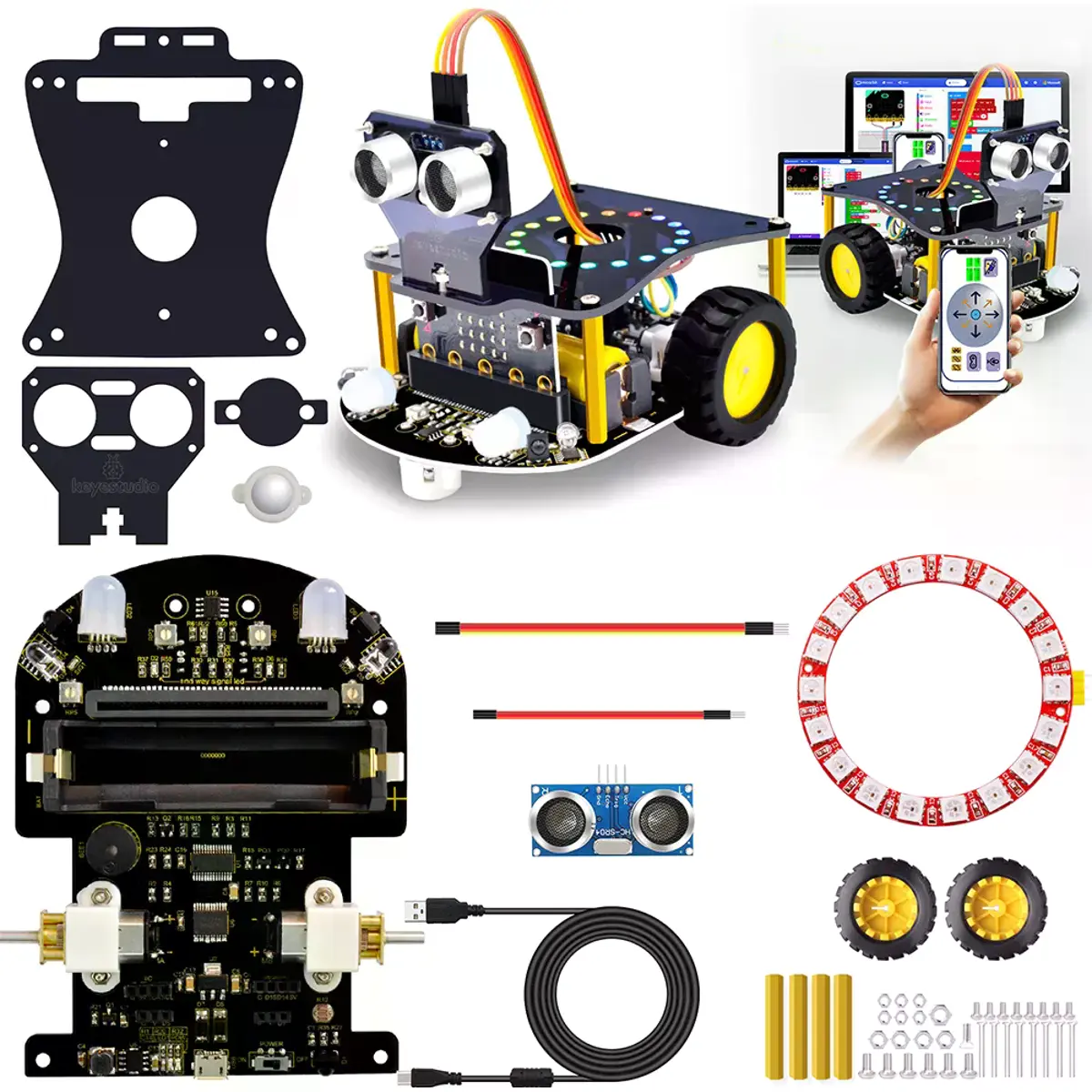

CONTEÚDO DA EMBALAGEM
- Placa de expansão (shield) Micro:bit Mini Smart Robot Car V2 ×1
- Sensor ultrassónico HC-SR04 ×1
- Módulo KEYES-2812-18R (com pino curvo amarelo soldado) ×1
- Outras peças:
- Conjunto de 3 peças de acrílico, espessura 3 mm ×1
- Motor N20 com roda ×2
- Roda universal de aço, W22×H15mm ×1
- Anilha isoladora ×3
- Cabo USB ×1
- Fio jumper macho-fêmea, 10 cm ×3
- Fio jumper macho-fêmea, 15 cm ×4
- Parafusos e porcas:
- Parafuso de cabeça redonda M1,6×10mm ×8
- Parafuso de cabeça redonda M3×6mm ×8
- Porca de aço inoxidável 304, M1,6 ×8
- Coluna de cobre hexagonal de duplo passo, M3×35mm ×4
- Parafuso de cabeça plana M3×10mm ×1
- Porca niquelada M3 ×1
- Parafuso de cabeça redonda M2,5×10mm ×2
- Parafuso de cabeça redonda M2×12mm ×8
- Porca niquelada M2 ×6
- Ferramentas:
- Chave de fendas Phillips, 3×40mm ×1
- Chave de fendas, 2×40mm ×1
- Mapa/folha de referência ×1
NOTAS
- Esta versão do kit (KS0426) não inclui a placa principal micro:bit; para o funcionamento completo do carro, é necessário adquirir a placa micro:bit em separado.
- A bateria 18650 não está incluída no kit, sendo da responsabilidade do utilizador.
- Recomenda-se colocar uma capa de silicone na placa micro:bit V2 para prevenir curto-circuitos.
- A capacidade de corrente das portas de entrada/saída (IO) da placa micro:bit V2 é reduzida; não devem ser ligados componentes de elevado consumo (como servomotores MG995 ou motores DC) diretamente à placa, sob risco de danos — recomenda-se o uso de uma placa de expansão para esse efeito.
- A alimentação da placa micro:bit V2 é feita via USB ou através do suporte de bateria de 3V; não suporta sensores de 5V diretamente, sendo necessária uma placa de expansão nesse caso.
- Não devem ser utilizadas baterias de 3,3V no suporte de bateria, sob risco de danificar a placa micro:bit V2.
- A placa micro:bit V2 não deve ser utilizada sobre superfícies metálicas.
- Ao utilizar a versão mais recente do micro:bit, é necessário transferir o código para o editor online Makecode, guardá-lo novamente e só depois descarregá-lo para o micro:bit.
▶
