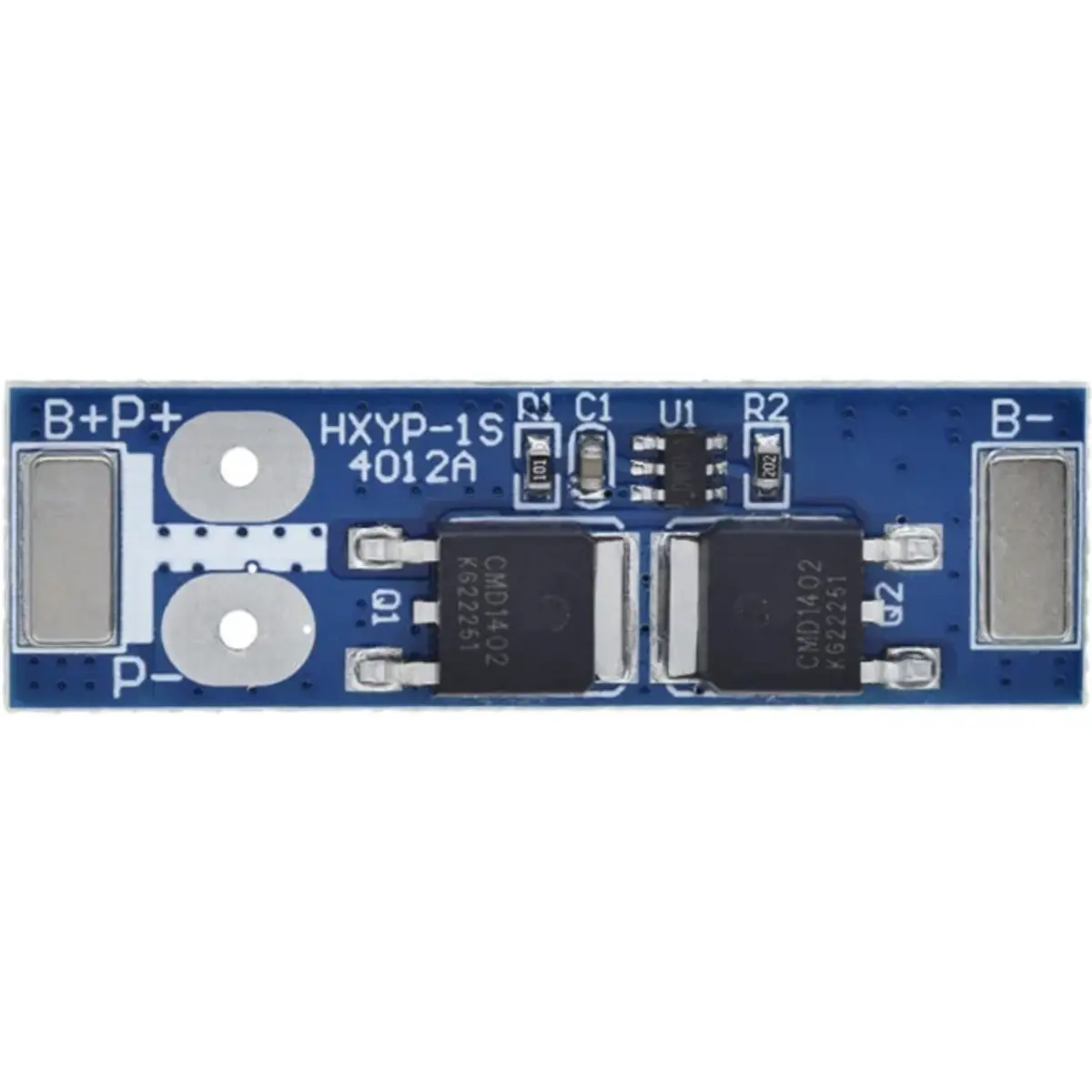

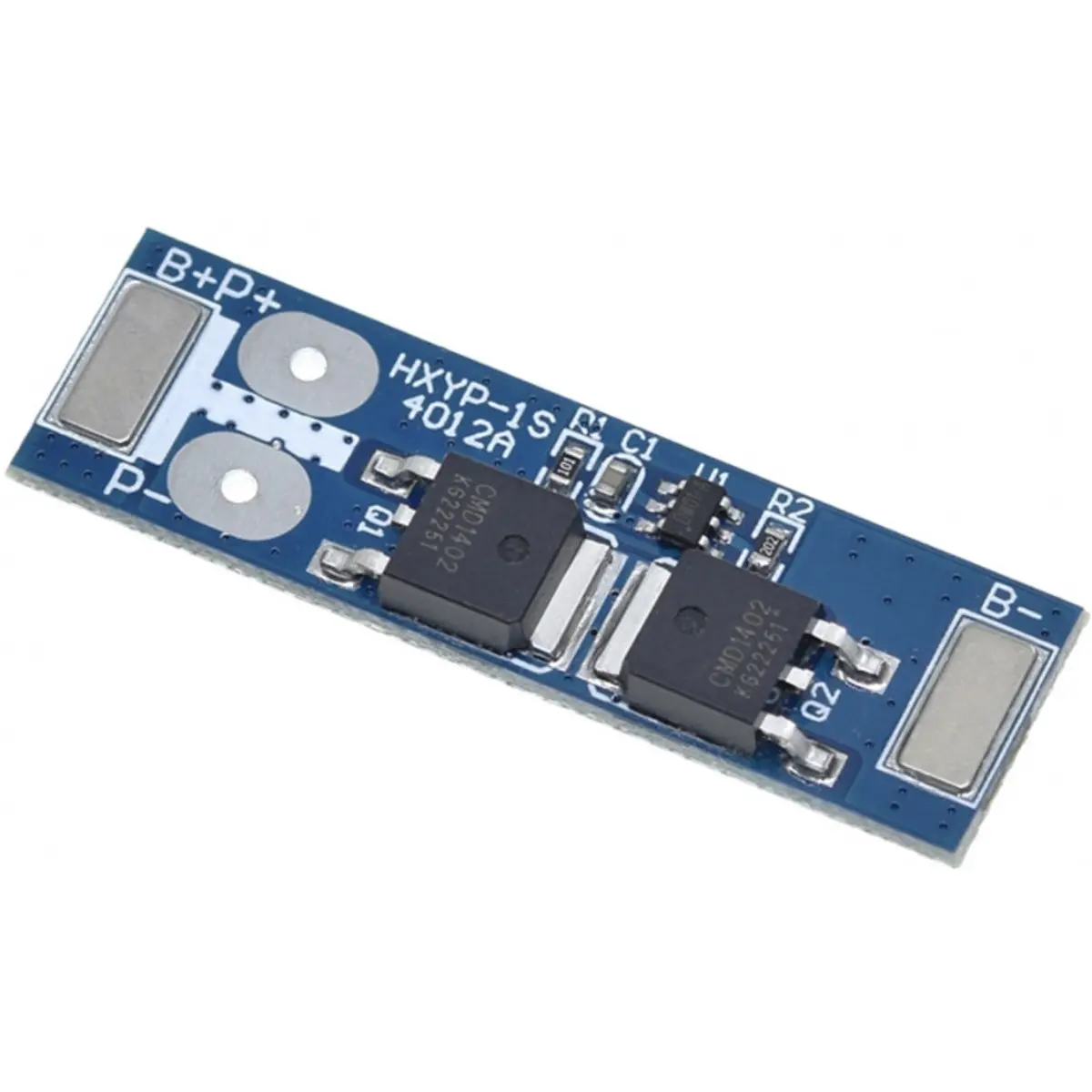

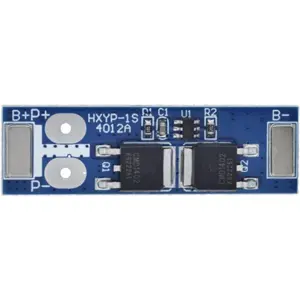

Esta Placa de Proteção para Baterias de Lítio 1S 3.7V 12A (BMS) é uma solução compacta e robusta projetada para garantir a segurança e a longevidade de células 18650(3,7V), LiFePO4 (3,2V) ou polímero de lítio.
Com um limite de corrente de trabalho de 12A, este módulo atua como uma salvaguarda essencial contra condições críticas de operação, prevenindo danos por sobrecarga, descarga excessiva e curto-circuito, sendo ideal para projetos que exigem fiabilidade num formato reduzido.
PRINCIPAIS CARACTERÍSTICAS
✅ Proteção avançada para célula única de lítio (1S), LiFePO4 e Li-ion.
✅ Suporte para corrente de trabalho contínua de até 12A.
✅ Sistema integrado contra sobrecarga e descarga profunda.
✅ Proteção ativa contra curto-circuito com função de recuperação automática.
✅ Design ultra-compacto de alta precisão.
ESPECIFICAÇÕES
• Parâmetros Elétricos
- Tensão e Corrente
· Tensão nominal: 3,2V (LiFePO4) / 3,7V (Li-ion)
· Tensão de deteção de sobrecarga: 4.25 ± 0.05V
· Tensão de libertação de sobrecarga: 4.23 ± 0.05V
· Tensão de deteção de descarga excessiva: 2.54 ± 0.1V
· Corrente máxima de trabalho contínuo: 12A
· Corrente máxima instantânea (pico): 15A
• Proteção contra curto-circuito:
⠀ - Condição de proteção: Corte de carga
⠀ · Recuperação: Proteção removida após desconexão do curto-circuito
• Dimensões: 35 x 7 x 2 mm
NOTAS

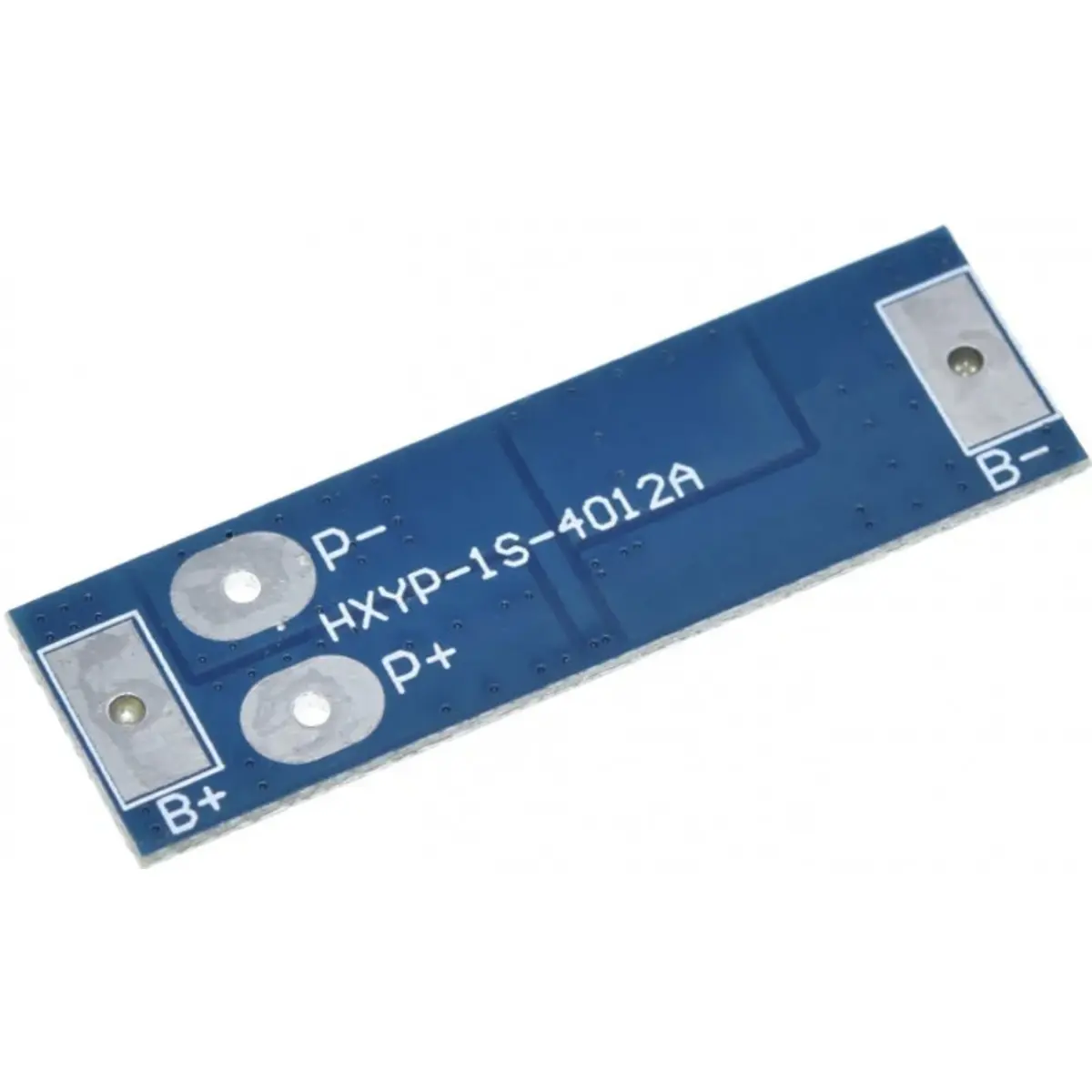

• B+: Ligação ao polo positivo da bateria.
• B-: Ligação ao polo negativo da bateria.
• P+: Ligação ao polo positivo de carga/descarga (saída/carregador).
• P-: Ligação ao polo negativo de carga/descarga (saída/carregador).
• Deve respeitar rigorosamente o esquema de ligação para evitar danos permanentes no módulo.
