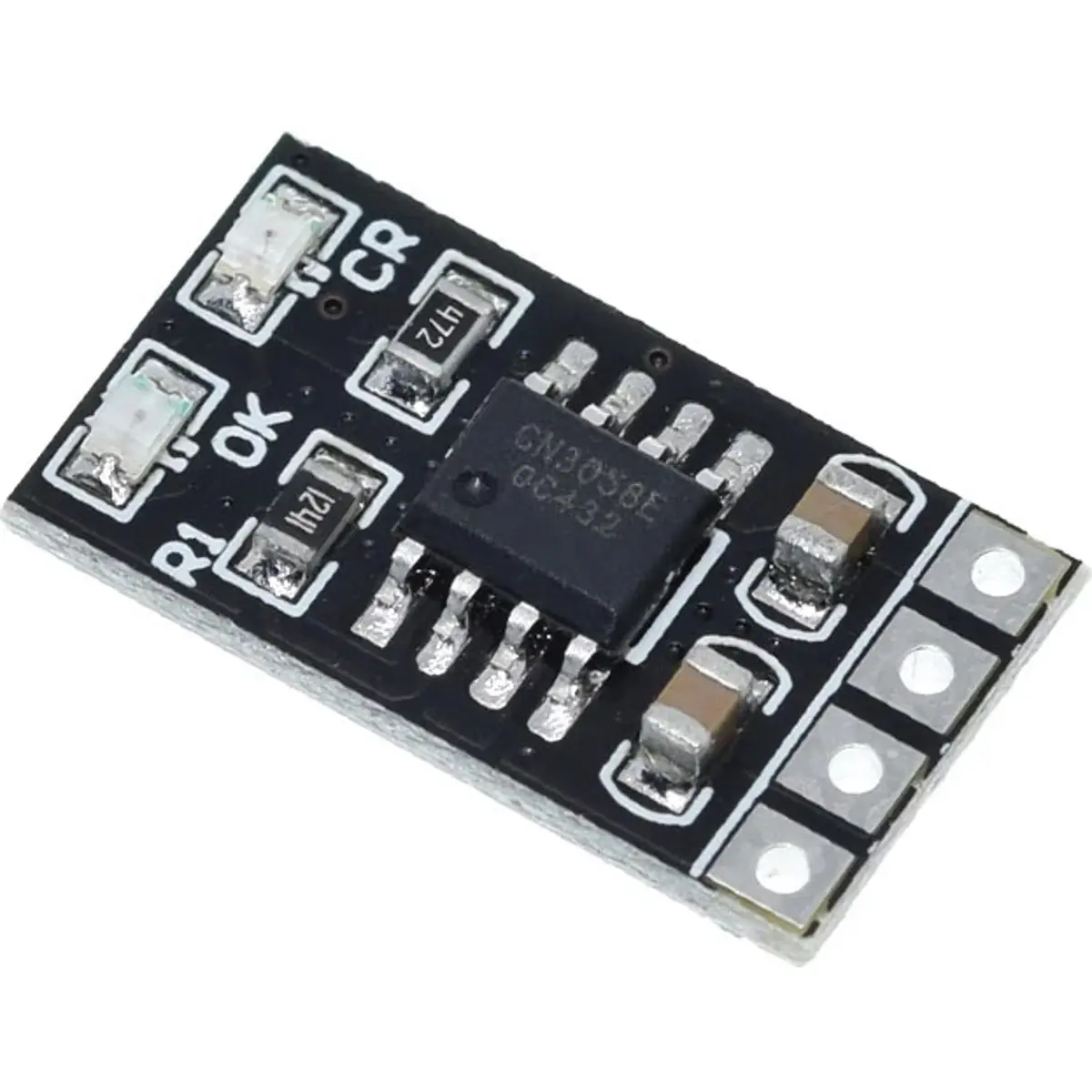

Este módulo de carregamento foi concebido especificamente para baterias LiFePO4 de 3,2V, oferecendo uma gestão de carga completa e segura para células individuais.
Operando mediante um sistema de corrente constante e tensão constante (CC/CV), garante uma recarga eficiente com proteção contra sobretensão e um modo de espera de baixo consumo, sendo ideal para projetos de eletrónica e sistemas de energia portáteis.
PRINCIPAIS CARACTERÍSTICAS
✅ Gestão completa de carga para baterias LiFePO4 de célula única (1S).
✅ Proteção contra sobretensão para salvaguarda das células.
✅ Recarga automática para manutenção contínua da energia.
✅ Condicionamento de pré-carga para recuperação de baterias profundamente descarregadas.
✅ Modo de suspensão de baixo consumo de energia.
✅ Indicadores LED integrados para estado de carga e conclusão do processo.
ESPECIFICAÇÕES
• Alimentação:
⠀ ⠀ - Tensão de entrada: DC 3,8V a 6V
⠀ ⠀ - Tensão de saída de carregamento: DC 3,6V
• Desempenho:
⠀ ⠀ - Corrente de carga máxima: 1A
⠀ ⠀ - Ajuste de corrente: Configurável através do resistor R1
• Ambiente e Dimensões:
⠀ ⠀ - Temperatura de funcionamento: -40℃ a +85℃
⠀ ⠀ - Dimensões: 18mm x 10,16mm x 2,7mm
⠀ ⠀ - Peso: 0,6g (sem pinos)
• Sinalização de Estado:
⠀ ⠀ - LED "CR": Indicador de carregamento em curso
⠀ ⠀ - LED "OK": Carga completa ou modo de tensão constante
NOTAS DE SEGURANÇA E UTILIZAÇÃO (PARA UTILIZADORES INEXPERIENTES):

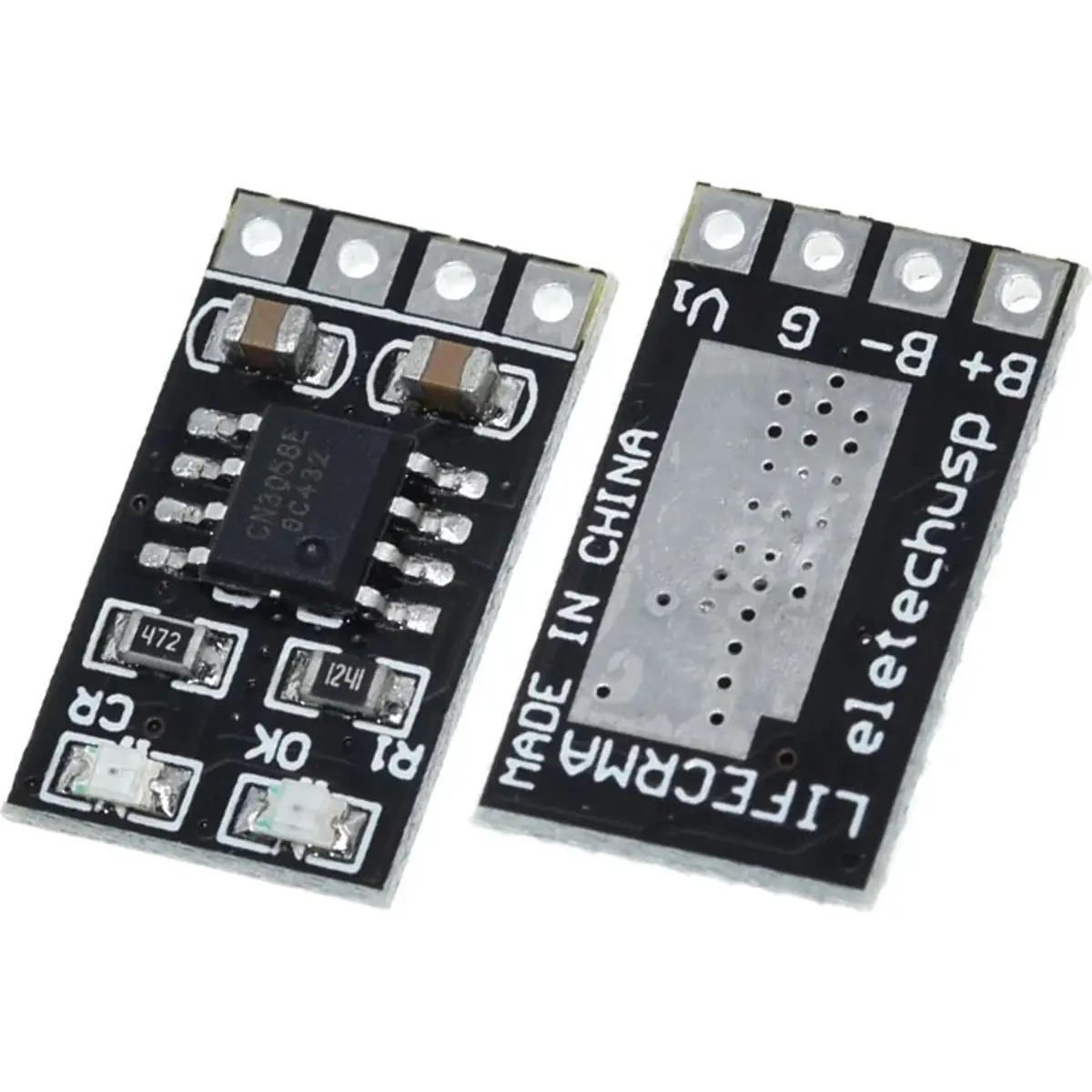

• A inversão do positivo (+) e negativo (-) destruirá o módulo instantaneamente, verifique sempre as marcações na placa (VIN/GND para entrada e BAT+/BAT- para a bateria) antes de ligar a energia.• O módulo entra automaticamente em modo de espera quando a fonte de alimentação é removida, reduzindo o consumo da bateria para valores inferiores a 2uA.+
• Este módulo é exclusivo para baterias LiFePO4 (3,2V nominais / 3,6V carga máxima, nunca utilize este módulo com baterias de Iões de Lítio (Li-ion) comuns de 3,7V (que carregam a 4,2V), pois a bateria não carregará corretamente e poderá ficar instável.
• Durante o carregamento a 1A, o chip pode atingir temperaturas elevadas, evite tocar no componente central durante o funcionamento e não o envolva em materiais que impeçam a circulação de ar (como fita isoladora ou plástico apertado).
• Os pontos de ligação são pequenos e requerem uma soldadura limpa, certifique-se de que não existem "pontes" de solda (curto-circuitos) entre os pinos adjacentes, o que causaria uma falha grave ao ligar à corrente.
• Utilize uma fonte de alimentação estável (como um carregador USB de parede de boa qualidade)e evite fontes com tensão superior a 6V, pois ultrapassar este limite danificará permanentemente o circuito de proteção do módulo.
