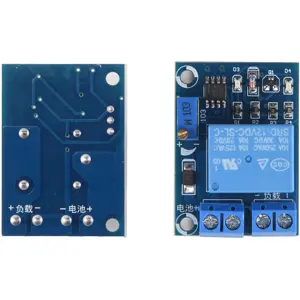

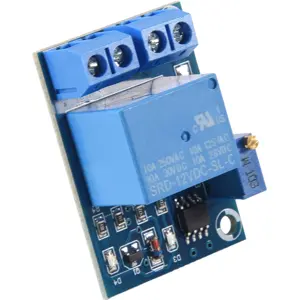

Modulo de gestão/protecção de carga para baterias de 12V

Este módulo de gestão de subtensão para baterias de 12V é um interruptor automático concebido para proteger a integridade da bateria, desligando a alimentação de cargas resistivas sempre que a tensão desce abaixo de um valor definido.

O dispositivo destaca-se pela sua eficiência, com um consumo inferior a 10mA, e pela funcionalidade de reativação automática assim que a tensão recupera os níveis operacionais.

Com um potenciómetro ajustável integrado, permite uma personalização precisa do limiar de proteção, sendo uma solução compacta e fiável para sistemas de monitorização de energia.

PRINCIPAIS CARACTERÍSTICAS

✅ Interrupção automática da carga em caso de subtensão para proteção da bateria.
✅ Reativação automática do sistema quando a tensão volta a subir.
✅ Limiar de proteção ajustável via potenciómetro integrado.
✅ Consumo de energia extremamente baixo (inferior a 10mA).
✅ Design compacto com furos de montagem para instalação facilitada.

ESPECIFICAÇÕES

• Entrada e Potência
⠀⠀- Tensão de Entrada: 12V DC
⠀⠀- Consumo de Energia: <10mA
• Capacidade de Carga
⠀⠀- Carga DC: 12V DC
⠀⠀- Corrente Máxima: 10A (Carga resistiva)
• Ajustes e Configuração
⠀⠀- Valor de Proteção Padrão: Aprox. 10.5V
⠀⠀⠀⠀· Sentido Horário: Aumentar valor
⠀⠀⠀⠀· Sentido Anti-horário: Reduzir valor
• Dimensões Físicas
⠀⠀- Tamanho do Módulo: 40*29*19mm
⠀⠀- Tamanho de Montagem: 34mm
⠀⠀- Diâmetro do Furo: 3mm

NOTAS

* Verificação de Polaridade: Antes de ligar, confirme a polaridade da bateria na entrada. A inversão de polaridade pode danificar permanentemente o módulo.
* Ajuste de Precisão: Utilize um multímetro e uma fonte de alimentação ajustável para definir o ponto de corte exato no potenciómetro antes de instalar o módulo no sistema final.
* Limite de Carga: O relé suporta até 10A em cargas resistivas (como lâmpadas ou resistências). Para cargas indutivas (como motores ou compressores), a corrente de pico pode ser muito superior, recomendando-se o uso de um relé externo de maior capacidade.
* Oscilação de Carga: Se a carga for reativada imediatamente após o corte (devido à subida da tensão da bateria em vazio), adicione um condensador (>25V) na saída para estabilizar a leitura, conforme a necessidade da carga.
* Manutenção da Bateria: Embora o módulo desligue a carga, o próprio dispositivo consome <10mA. Se a bateria não for carregada por longos períodos, este consumo residual poderá descarregá-la totalmente.
