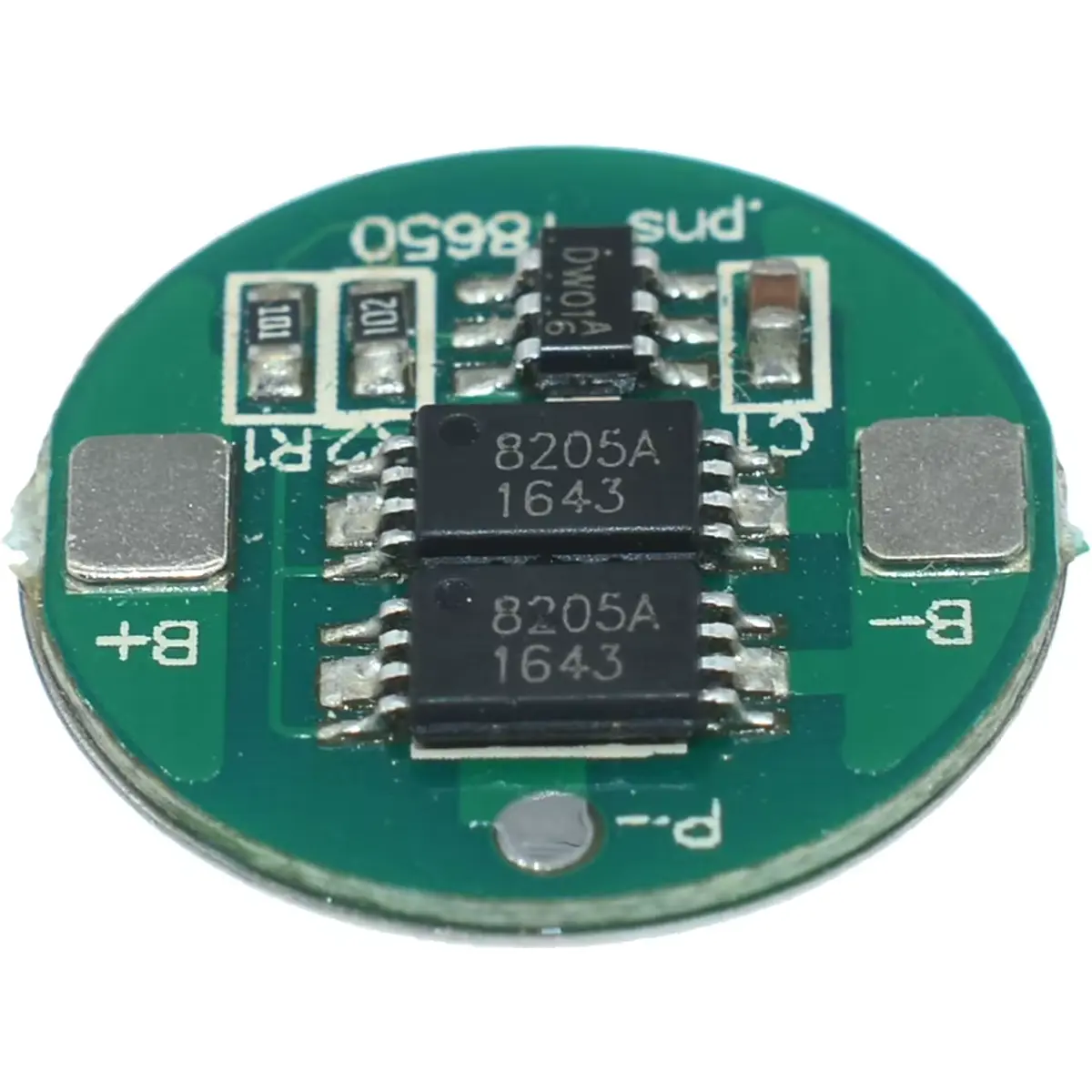

Placa de protecção para baterias 18650 4.2V Lítio

Esta placa de proteção para baterias de lítio de 4,2V com Dual MOS(Metal-Oxide-Semiconductor) é uma solução de precisão desenhada para garantir a segurança e longevidade de células individuais (1S).

Equipado com um circuito de deteção de tensão e um sistema de proteção contra sobrecorrente em três estágios, este módulo controla eficazmente os ciclos de carga e descarga através de transístores MOS(Metal-Oxide-Semiconductor).

O seu design robusto permite operar numa gama térmica alargada, sendo ideal para baterias de polímero de lítio e iões de lítio, mantendo um consumo de corrente extremamente baixo durante o funcionamento.

PRINCIPAIS CARACTERÍSTICAS

✅ Sistema de deteção de sobrecorrente.
✅ Controlo de carga e descarga da bateria através de transístores MOS duplos.
✅ Ampla gama de temperatura de operação, dos -40 °C aos +50 °C.
✅ Configuração de terminal positivo comum para simplificação da cablagem.

ESPECIFICAÇÕES

• Compatibilidade e Gestão de Tensão (IC DW01)

⠀⠀- Tipo de Bateria: Iões de Lítio e Polímero de Lítio (1S / 1 String)
⠀⠀⠀⠀· Tensão de Proteção contra Sobrecarga: 4.25V ± 0.05V
⠀⠀⠀⠀· Tensão de Recuperação de Sobrecarga: 4.10V ± 0.05V
⠀⠀- Proteção de Descarga Profunda
⠀⠀⠀⠀· Tensão de Proteção contra Sobredescarga: 2.50V ± 0.1V
⠀⠀⠀⠀· Tensão de Recuperação de Sobredescarga: 3.00V ± 0.1V

• Capacidade de Corrente e Potência (2x 8205A)
⠀⠀- Corrente de Descarga Contínua: 4A - 6A
⠀⠀⠀⠀· Limite de Proteção de Sobrecorrente: 10A - 15A
⠀⠀- Corrente de Carga Contínua: 4A
⠀⠀⠀⠀· Resistência Interna (Dual MOS): ≤ 25mΩ

• Proteção e Tempos de Resposta
⠀⠀- Estágios de Sobrecorrente: 3 níveis integrados (Sobrecarga 1, 2 e Curto-circuito)
⠀⠀⠀⠀· Atraso na Deteção de Sobrecarga: 100ms
⠀⠀⠀⠀· Atraso na Deteção de Sobredescarga: 50ms
⠀⠀- Curto-circuito: Deteção externa com recuperação automática

• Consumo e Condições Ambientais
⠀⠀- Consumo de Corrente: 3.0µA (Típico) / 6.0µA (Máximo)
⠀⠀⠀⠀· Temperatura de Funcionamento: -40°C a +50°C

• Ligações (Pontos de Soldadura)
⠀⠀- B+ (Bat+): Positivo da bateria (atua também como Positivo de Carga/Descarga)
⠀⠀- B- (Bat-): Negativo da bateria
⠀⠀- P-: Terminal negativo de carga/descarga (Saída controlada pelos MOSFETs)

NOTAS

* Identificação do Positivo (P+): Este módulo utiliza o método de comutação pelo lado negativo (low-side). O terminal positivo da carga ou carregador deve ser ligado diretamente ao ponto B+ (positivo comum).

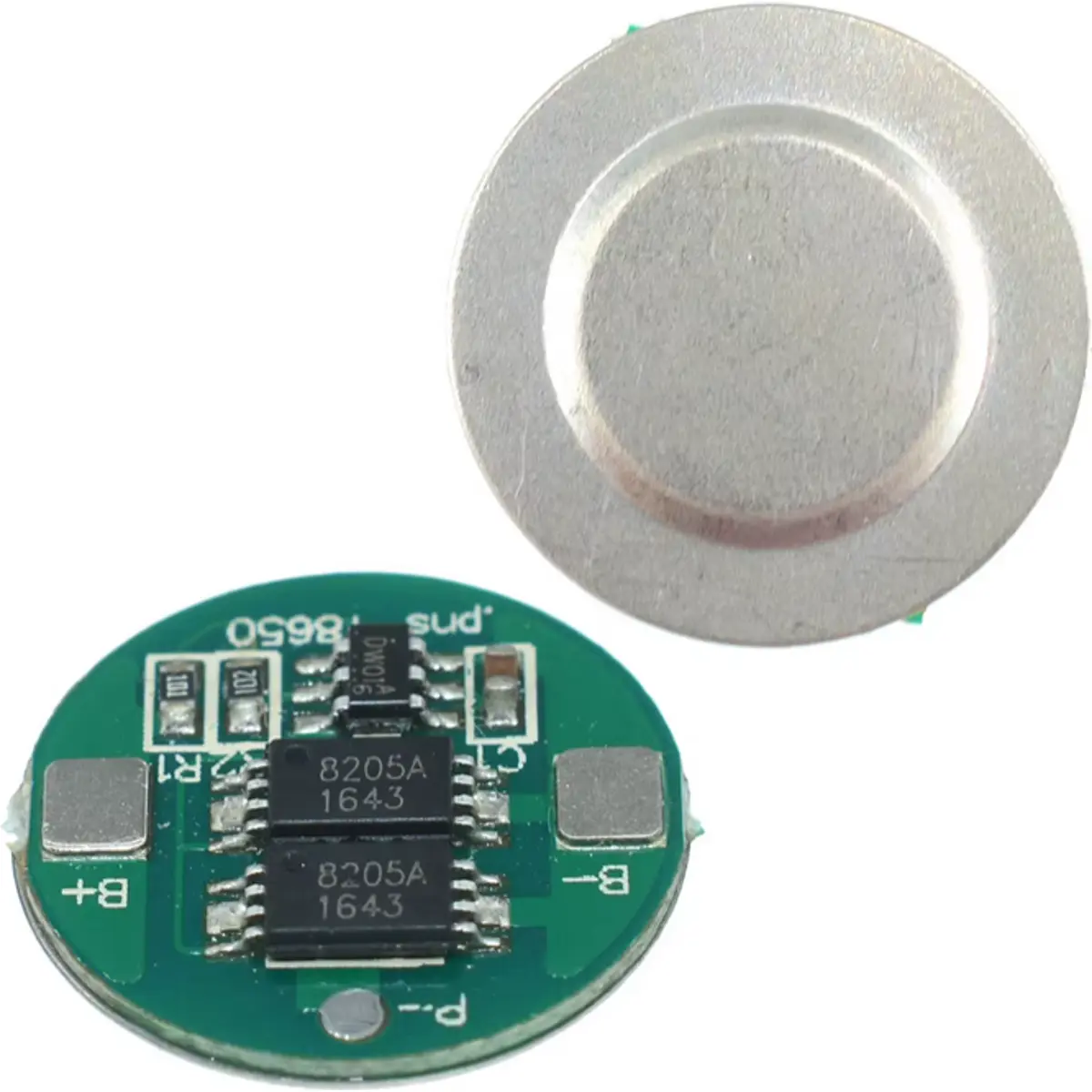

* Placa de Aço Traseira: A placa metálica na parte posterior do módulo está eletricamente ligada ao terminal P-, servindo tanto para dissipação térmica como para ponto de contacto negativo alternativo.
* O terminal para ligar o carregador utiliza dispositivos de alta tensão internos para proteção do circuito.
* Recomendado para baterias 18650 ou células de polímero de lítio com tensão nominal de 3.6V/3.7V.
