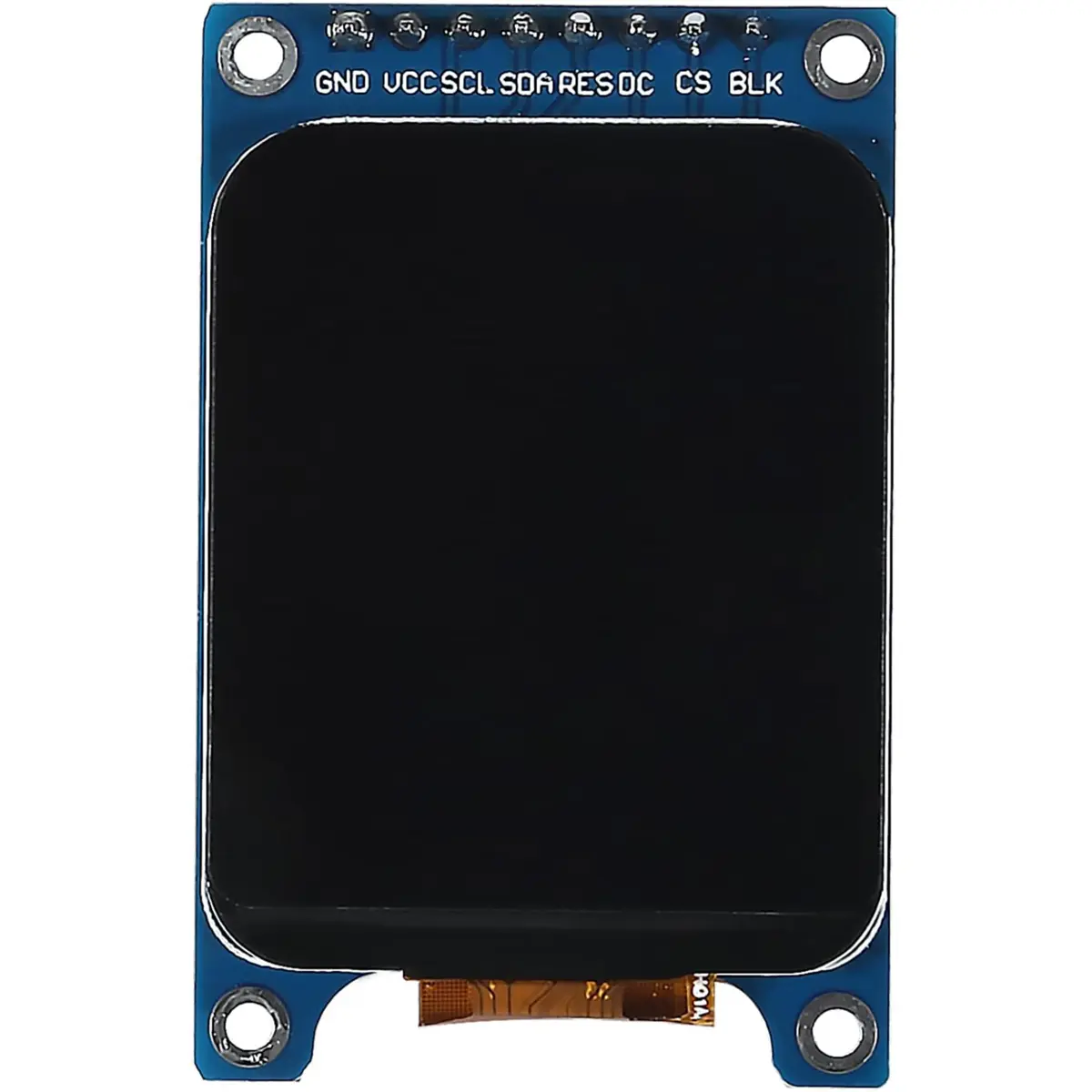

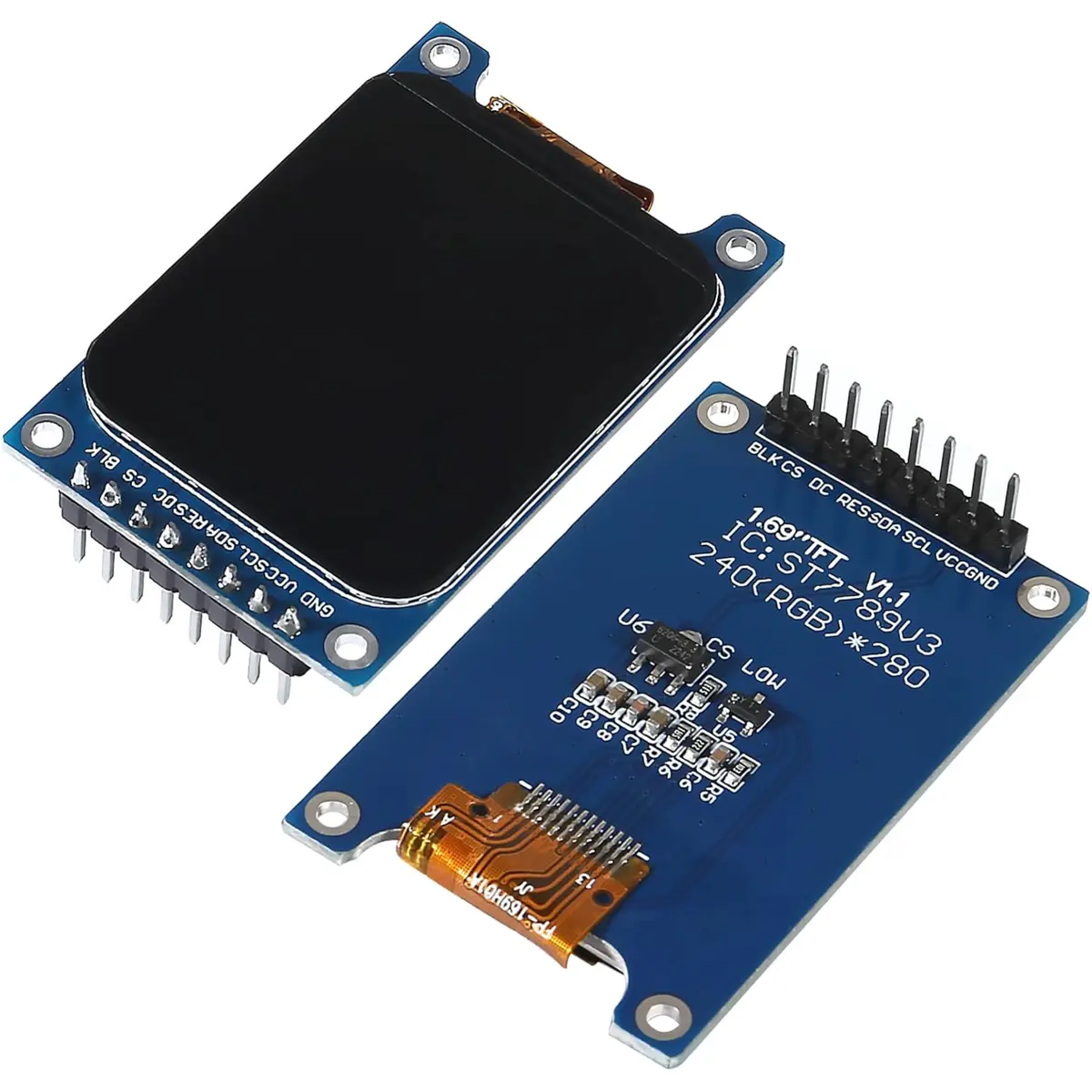

Módulo Display TFT 1.69" 240*280

Este módulo de visualização TFT de 1,69 polegadas oferece uma solução compacta e de alta definição para projetos que exigem nitidez e fiabilidade.

Com uma resolução de 240x280 e equipado com o controlador ST7789V3, o painel garante cores vibrantes e uma excelente área de visualização.

A interface SPI de 4 linhas permite uma integração rápida e eficiente com diversos microcontroladores, operando de forma estável numa ampla gama de temperaturas, o que o torna ideal tanto para aplicações comerciais como técnicas.

PRINCIPAIS CARACTERÍSTICAS

✅ Ecrã TFT de 1,69 polegadas com resolução de 240x280.
✅ Controlador ST7789V3 integrado para um desempenho gráfico estável.
✅ Interface de comunicação SPI de 4 linhas para simplificar a cablagem.
✅ Ampla tolerância térmica para operação em ambientes exigentes.
✅ Design ultra-fino com apenas 1,38 mm de espessura de módulo.

ESPECIFICAÇÕES

• Display e Resolução
⠀⠀- Tamanho: 1,69 Polegadas
⠀⠀- Resolução: 240*280
• Hardware e Interface
⠀⠀- IC de Driver: ST7789V3
⠀⠀- Interface: SPI de 4 Linhas
• Energia e Operação
⠀⠀- Fonte de Alimentação: 3V-5V
⠀⠀- Temperatura de Trabalho: -20~70℃
⠀⠀- Temperatura de Armazenamento: -30~80℃
• Dimensões Físicas
⠀⠀- Tamanho do Módulo: 31,28*48,56*1,38mm
⠀⠀⠀⠀· Área Visível: 29,37*34,33mm
⠀⠀⠀⠀· Área Efetiva: 27,97*32,63mm

NOTAS

• O dispositivo suporta uma gama de tensão flexível entre 3V e 5V, adaptando-se a diferentes sistemas de alimentação.

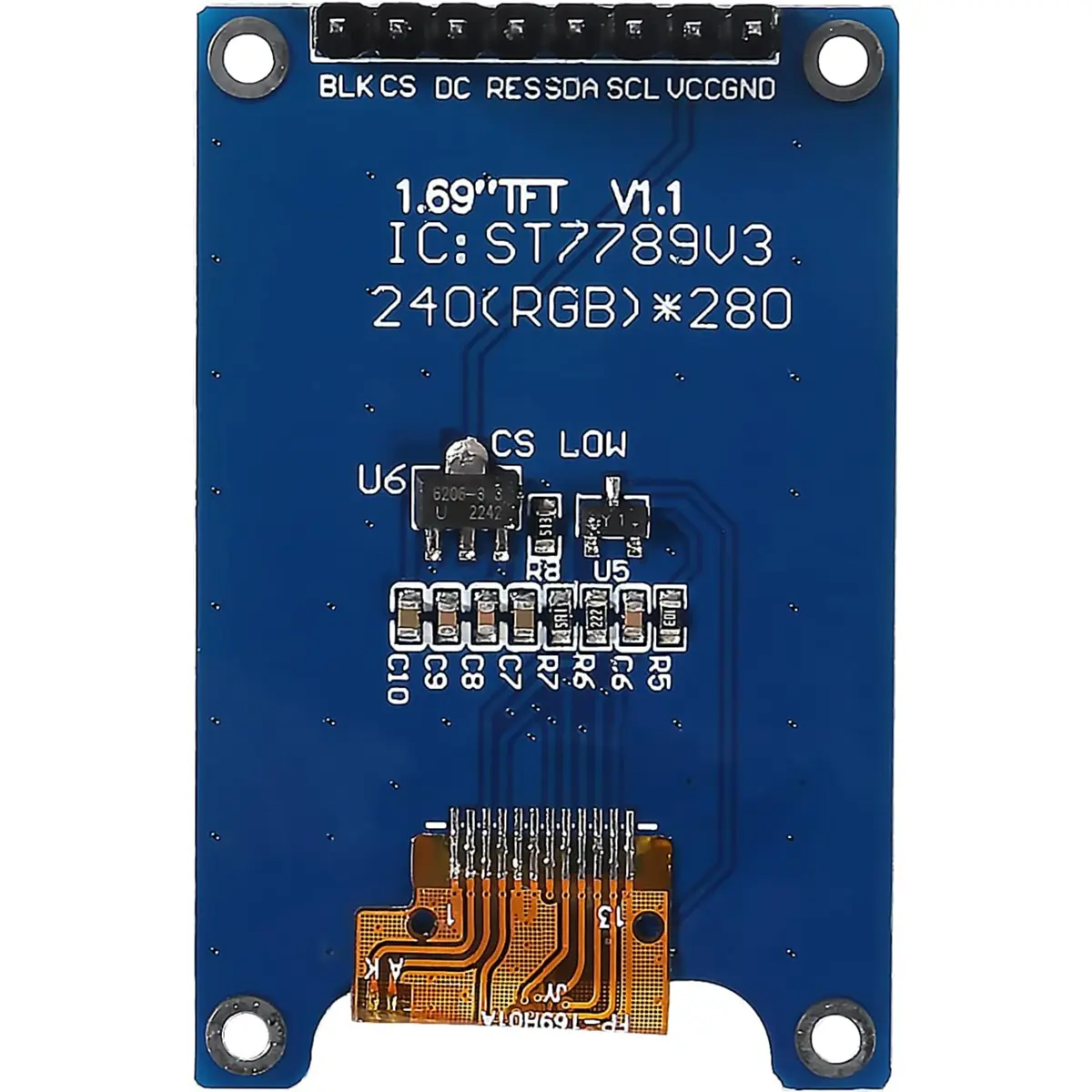

• Este modelo utiliza o protocolo SPI de 4 fios e não o protocolo I2C pelo que necessita de ligar os 7 pinos.

Exemplo de projecto: ST7789 com Arduino Guia Completo
Exemplo de Pinout/Pinagem: Como Usar o ST7789V3
