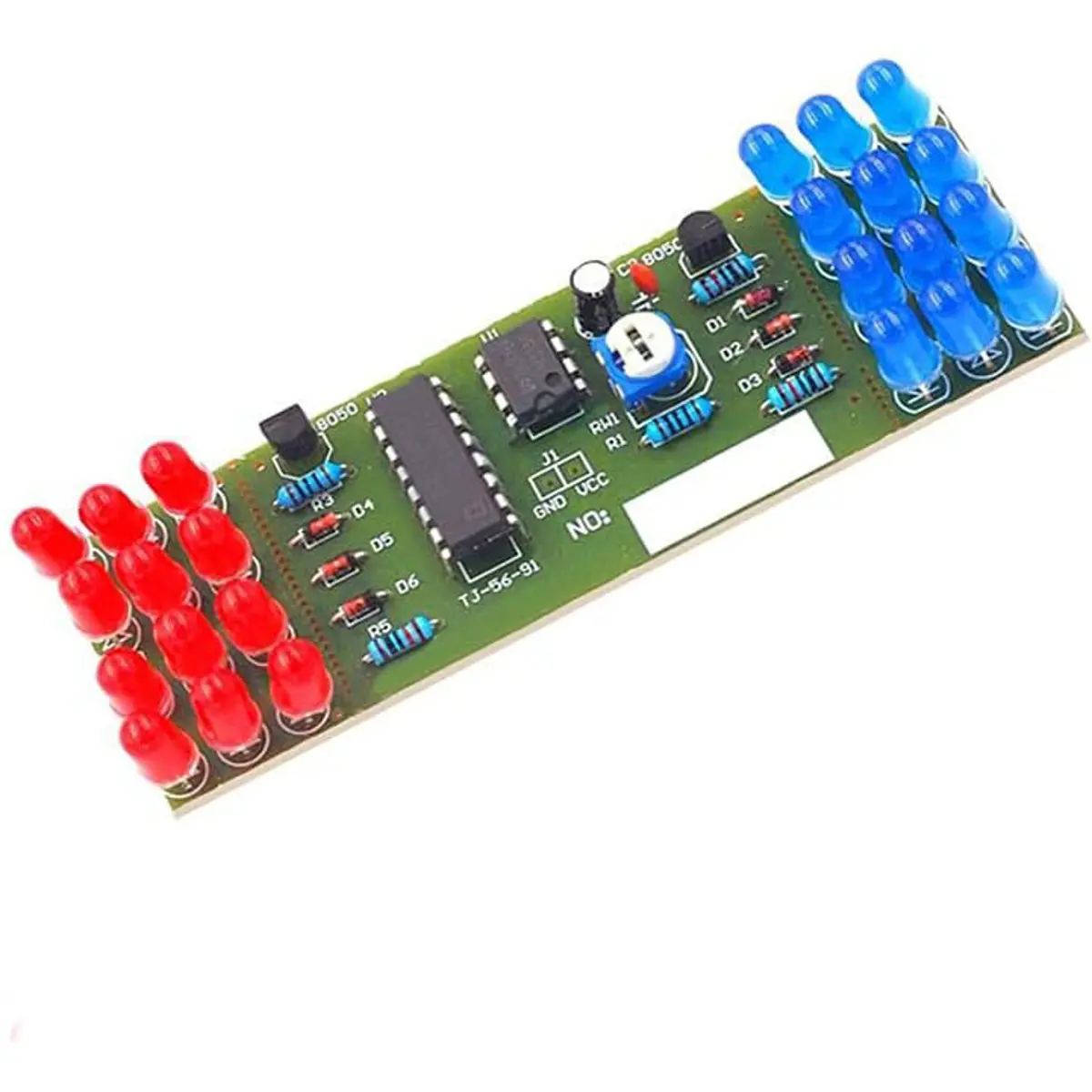

Este kit de luzes de emergência simuladas utiliza uma combinação clássica dos circuitos integrados NE555 e CD4017 para criar um efeito visual dinâmico.
O circuito opera como um oscilador multiharmónico que envia impulsos a um contador decimal, resultando num ciclo de flashes sequenciais: os LEDs azuis piscam três vezes, seguidos pelos LEDs vermelhos, alternando continuamente para simular um avisador luminoso de autoridade.
Graças ao potenciómetro ajustável, o utilizador pode controlar com precisão a frequência de oscilação e, consequentemente, a velocidade do efeito de flash.
PRINCIPAIS CARACTERÍSTICAS
✅ Simulação fiel de luzes de emergência com ciclos alternados de azul e vermelho.
✅ Circuito baseado no temporizador NE555 e no contador decimal CD4017.
✅ Velocidade de intermitência ajustável através de resistência variável (RP1).
✅ Funcionamento estável numa gama de tensão entre 9V e 12V DC.
✅ Ideal para prática de soldadura, montagem de circuitos e kits DIY educativos.
ESPECIFICAÇÕES
• Tensão de funcionamento:
⠀⠀⠀- DC 9-12V

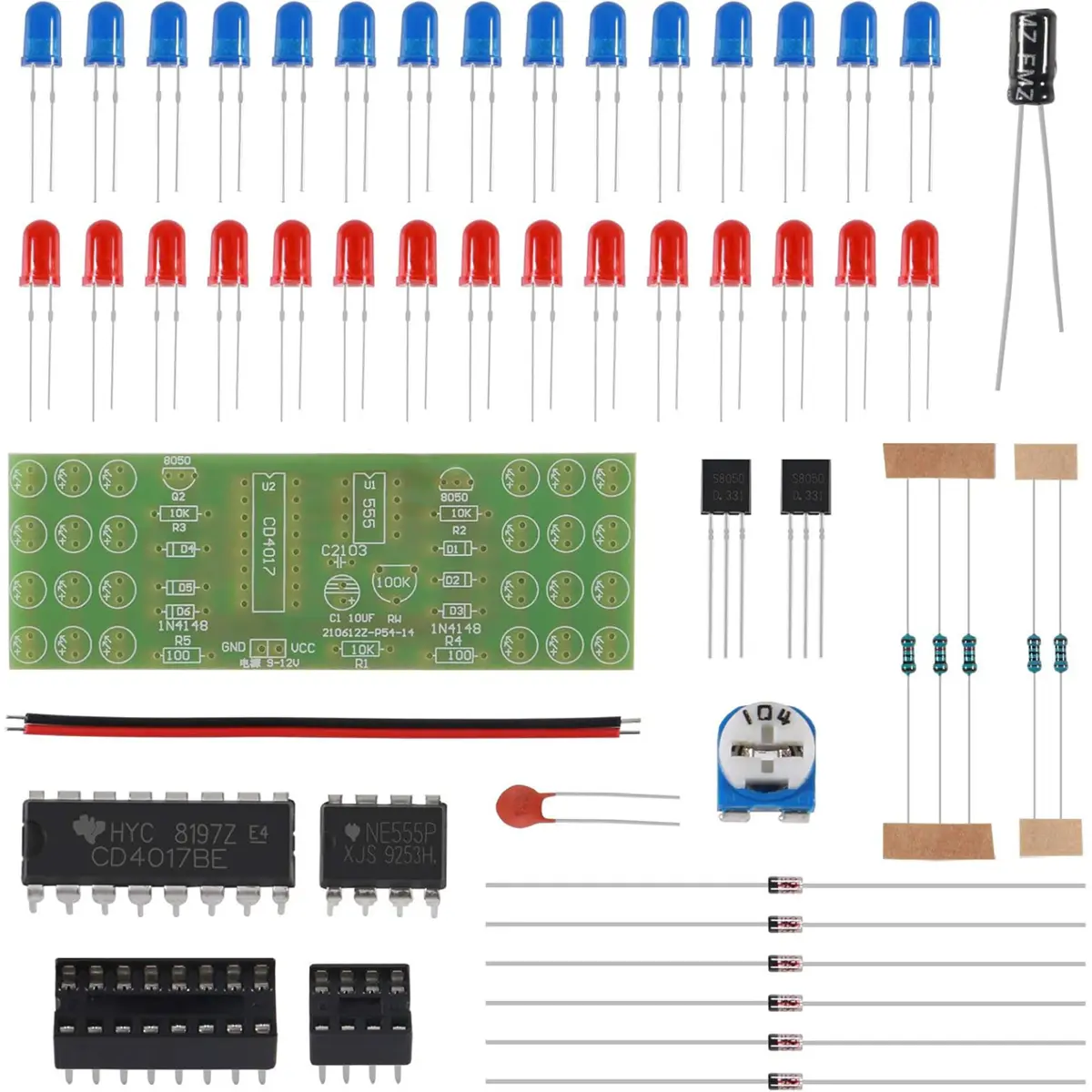

⠀⠀⠀⠀- Componentes Ativos:
⠀⠀⠀⠀⠀⠀· CI NE555 (DIP8)
⠀⠀⠀⠀⠀⠀· CI CD4017 (DIP16)
⠀⠀⠀⠀⠀⠀· Transístores 8050 (Q1, Q2)
• Configuração de Iluminação:
⠀⠀⠀- LEDs de 5mm:
⠀⠀⠀⠀⠀⠀· 12 LEDs Vermelhos (L1-L12)
⠀⠀⠀⠀⠀⠀· 12 LEDs Azuis (L13-L24)
• Ajustes e Controlo:
⠀⠀⠀- Resistência ajustável (RW1/RP1) de 100K para controlo de período.
NOTAS
• Sequência Lógica: As saídas Q0, Q2 e Q4 ativam o azul; Q5, Q7 e Q9 ativam o vermelho, criando o efeito estroboscópico.
• Segurança Térmica: Utilize um suporte para o ferro de soldar e evite o contacto do calor com os circuitos integrados por mais de 2 segundos para não danificar os componentes.
• Polaridade Crítica: Respeite a orientação dos LEDs (ânodo mais longo), do condensador eletrolítico (faixa negativa) e dos CIs (marcação).
• Proteção Estática: Evite tocar nos pinos dos CIs sem descarregar a eletricidade estática corporal para prevenir danos nos semicondutores.
• Verificação de Curto-circuitos: Após a soldadura, corte o excesso dos
terminais e verifique a ausência de pontes de solda entre pinos adjacentes antes de alimentar o circuito.
