Placa para ESP8266 c/ carregamento de pilhas 18650

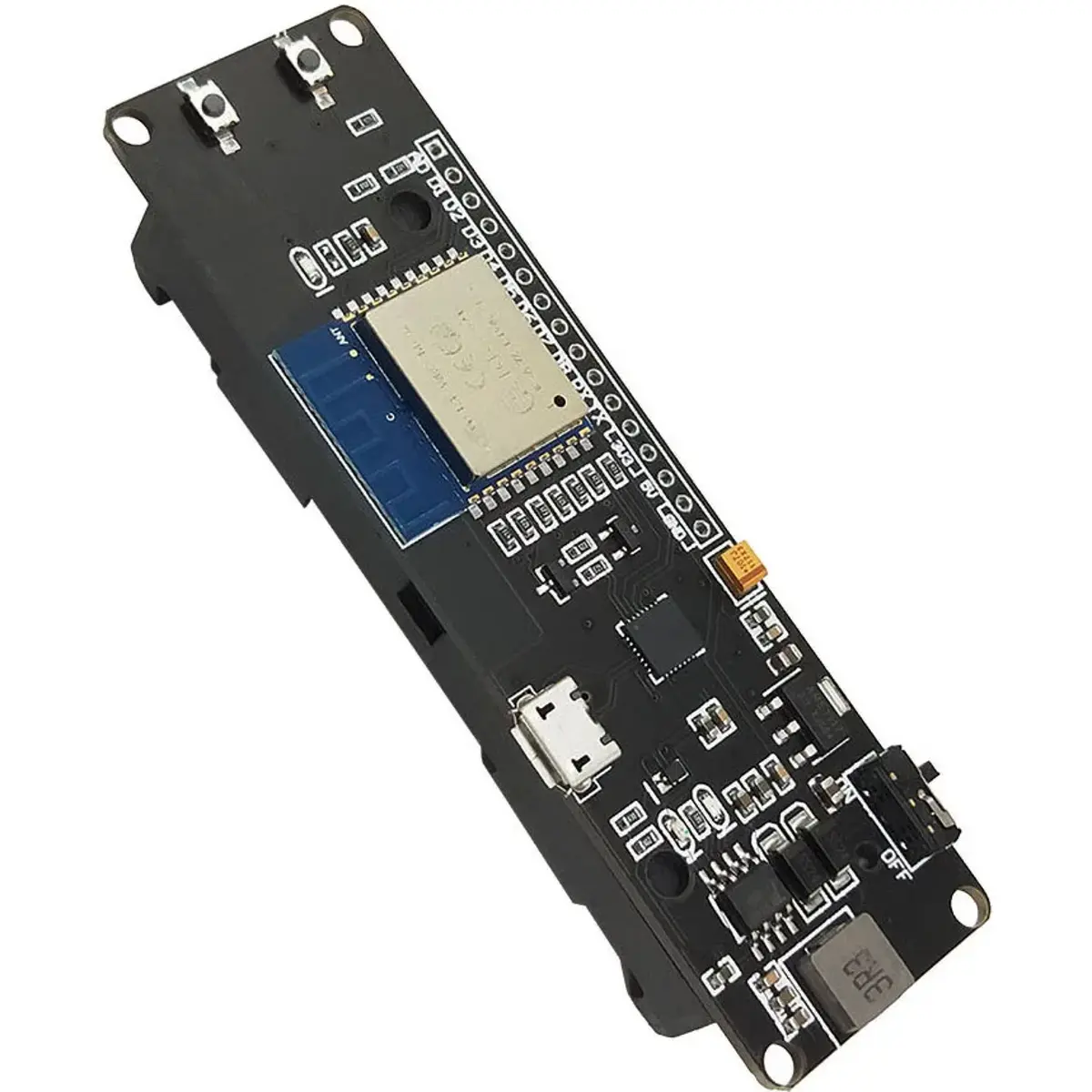

A Wemos ESP-02 Motherboard é uma placa de expansão concebida para facilitar o desenvolvimento com módulos baseados em ESP8266, especificamente o ESP-02.

Esta "motherboard" destaca-se pela integração de um sistema de gestão de energia completo, incluindo um sistema de carga para baterias 18650 e proteções integradas.

É uma solução compacta e eficiente para projetos de IoT, permitindo uma integração rápida em ambientes de teste ou produtos finais que exijam conetividade sem fios e autonomia energética.

Compatível com NodeMCU, oferece flexibilidade para programadores que procuram uma plataforma robusta com suporte para diversos protocolos de comunicação.


PRINCIPAIS CARACTERÍSTICAS
◆ Compatível com módulos ESP8266 ESP-02 e ecossistema NodeMCU.

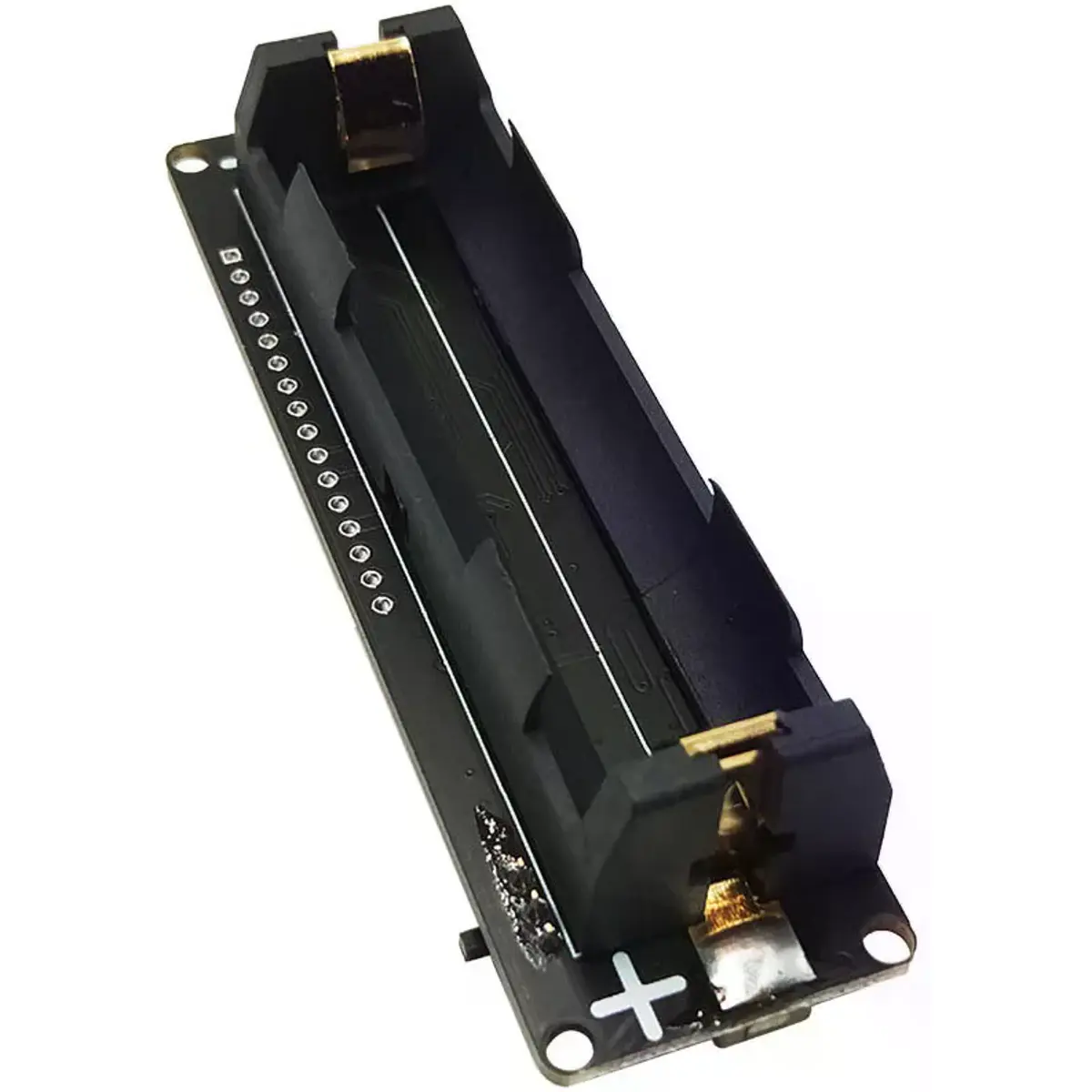

◆ Sistema de carregamento de bateria 18650 integrado.
◆ Indicadores LED de estado de carga (Verde: Cheio; Vermelho: A carregar).
◆ Interruptor físico para controlo da fonte de alimentação.
◆ Proteção contra sobrecarga e sobre-esvaziamento (over-discharge).
◆ 10 pinos digitais com suporte para Leitura/Escrita/Interrupção/PWM/I2C/Linha (exceto D0).
◆ LED adicional programável ligado ao GPIO16 (via conector SMT para modo de suspensão).


ESPECIFICAÇÕES
• Gestão de Energia:
  - Corrente de Carregamento:
    · 0.5 A
  - Saída de Corrente:
    · 1 A
  - Proteções:
    · Sobrecarga
    · Sobre-esvaziamento
• Interfaces e I/O:
  - Pinos Digitais:
    · 10 (Suporte PWM, I2C, Interrupção)
• Conetividade:
  - Compatibilidade de Módulo:
    · ESP8266 ESP-02

NNOTAS

• Aviso sobre Polaridade: Se a bateria for inserida na direção errada (polaridade invertida), o chip de carregamento será danificado permanentemente. Utilize apenas baterias do tipo 18650 adequadas e em bom estado.
• Entradas Analógicas: Deve ter especial cuidado com a polaridade (+ e -) ao utilizar as entradas analógicas para evitar danos no circuito.
• Modo de Suspensão (Sleep Mode): O conector SMT pode ser utilizado para configurar o modo de suspensão profunda, utilizando o LED programável no GPIO16.
• Certifique-se de que o interruptor de energia está na posição correta antes de iniciar a programação ou testes de hardware.
• Verificação de Compatibilidade: Este artigo é uma placa base (motherboard) e requer a soldadura ou inserção de um módulo ESP-02 para se tornar funcional como controlador.
• Verifique sempre a tensão de entrada; os módulos ESP8266 operam estritamente a 3.3V. Ligar 5V diretamente nos pinos de sinal ou alimentação do módulo pode causar danos permanentes.
• esta placa facilita o acesso aos pinos, mas não inclui um conversor USB-to-Serial integrado para programação direta, podendo ser necessário um adaptador externo (FTDI) para programar o ESP/NodeMCU.
