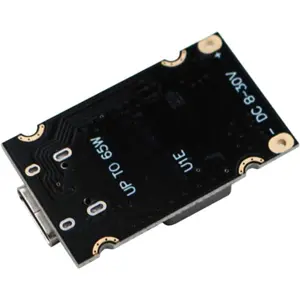

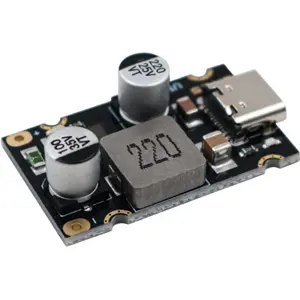

Módulo de carregamento rápido Tipo C - PD65W PD3.1 PPS

O módulo de carregamento rápido PD65W é uma solução de conversão de energia, concebida para fornecer carregamento rápido através de uma interface USB Tipo-C.

Compatível com a norma PD3.1 e o protocolo PPS, este dispositivo destaca-se pela ampla gama de voltagem de entrada e pela capacidade de fornecer até 65W de potência.

É ideal para a integração em sistemas de alimentação personalizados, permitindo carregar de forma segura e eficiente uma vasta gama de dispositivos modernos, desde smartphones a computadores portáteis, garantindo estabilidade através dos seus múltiplos sistemas de proteção eletrónica.

PRINCIPAIS CARACTERÍSTICAS
✅ Alta potência de saída: fornece até 65W, permitindo o carregamento de dispositivos exigentes.
✅ Ampla compatibilidade de entrada: suporta uma gama de tensão de entrada de 8V a 30V DC.
✅ Segurança integrada: equipado com proteção contra sobretensão, sobrecorrente e curto-circuito.
✅Design compacto e eficiente: componentes de alta qualidade que minimizam a perda de energia e o aquecimento.

ESPECIFICAÇÕES
• Parâmetros de Entrada:
  - Tensão de Alimentação:
    · DC 8V a 30V
• Parâmetros de Saída:
  - Potência Total: 65W (Máximo)
  - Protocolos Suportados:
    · PD3.1 / PD3.0 / PD2.0
    · PPS (Programmable Power Supply)
    · QC3.0 / QC2.0 / QC4+
    · BC1.2, DCP, Apple 2.4A, Samsung AFC, Huawei FCP/SCP
• Interfaces e Dimensões:
  - Conetor de Saída: USB Tipo-C
  - Dimensões do Módulo: 33 mm x 20 mm x 10 mm
• Proteções Eletrónicas:
  - Proteção contra sobretensão e subtensão de entrada
  - Proteção contra sobrecorrente, sobretensão e curto-circuito na saída
  - Proteção contra sobreaquecimento (OTP)



NOTAS

• A voltagem de entrada deve ser sempre superior à voltagem de saída pretendida para que os protocolos de carregamento rápido funcionem corretamente.
• Para atingir a potência máxima de 65W, a fonte de alimentação de entrada deve ser capaz de fornecer corrente suficiente.
• Recomenda-se a utilização de cabos USB Tipo-C certificados (E-Marker) para carregamentos acima de 60W.
• Ao ligar a fonte de alimentação aos terminais de entrada, certifique-se de que o Positivo (+) e o Negativo (-) estão nos locais corretos; a inversão pode queimar o módulo instantaneamente.
• Nunca deixe que fios soltos ou objetos metálicos toquem na placa de circuito enquanto esta estiver ligada à energia.
• Utilize uma caixa isoladora ou fita isolante na base do módulo para evitar choques elétricos ou contactos acidentais com superfícies condutoras.
• Utilize um multímetro para confirmar que a sua fonte de entrada está dentro do limite de 8V-30V antes de efetuar a ligação final.
• O módulo aquece durante o uso; evite tocar nos componentes eletrónicos logo após o funcionamento para evitar queimaduras e não o cubra com materiais inflamáveis.
