Whadda WPSH456 - Modúlo GPS compatível com Raspberry Pi Neo-6m Gps

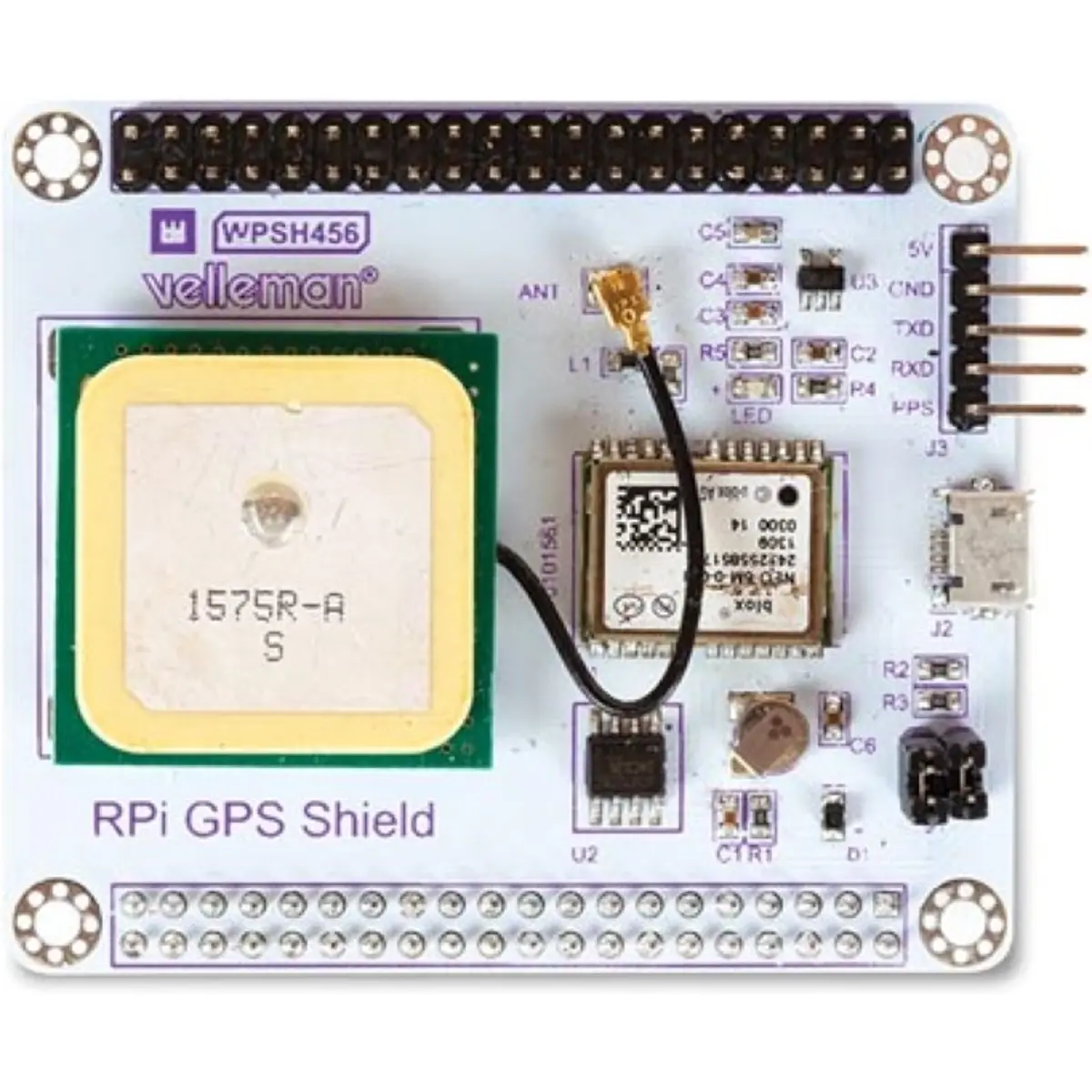

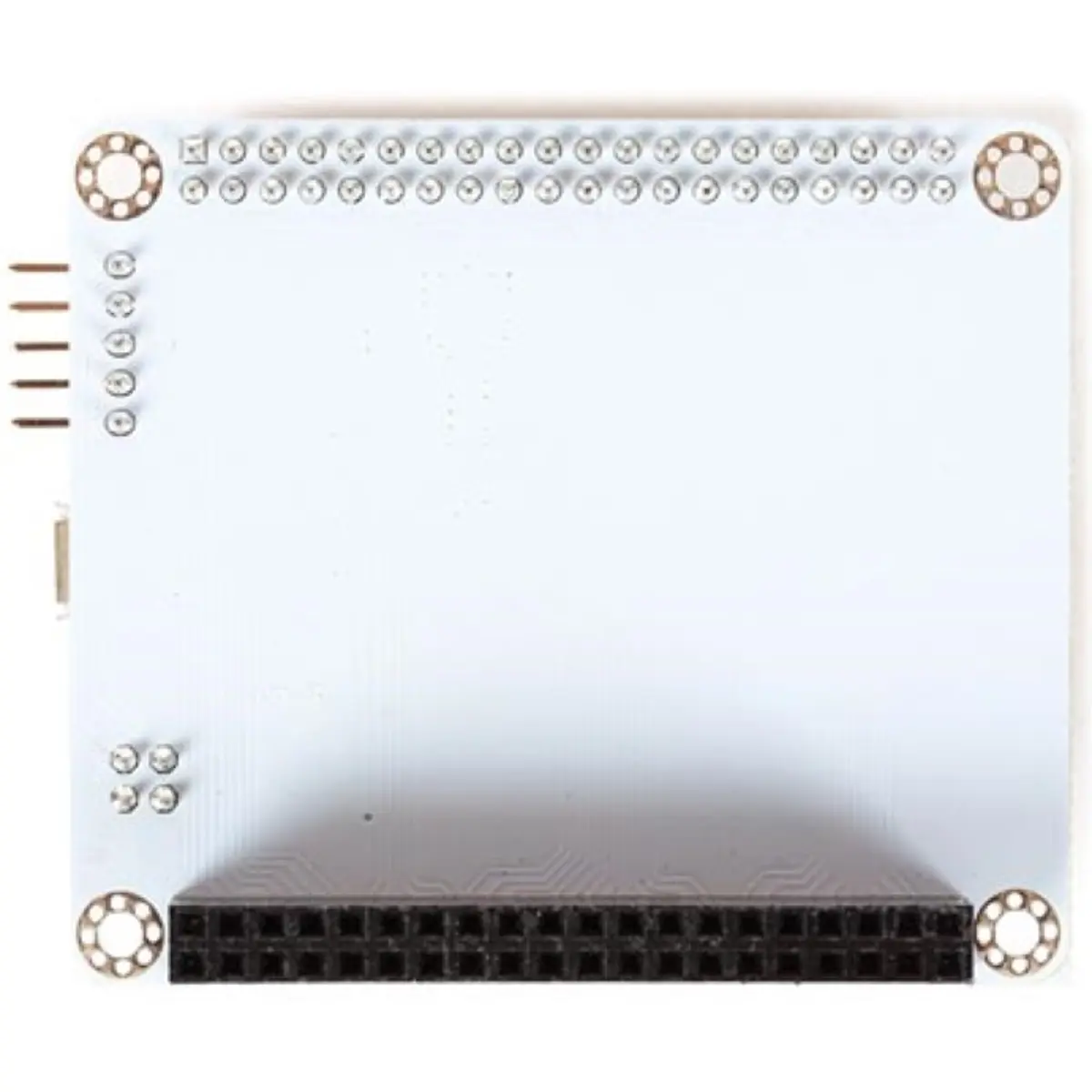

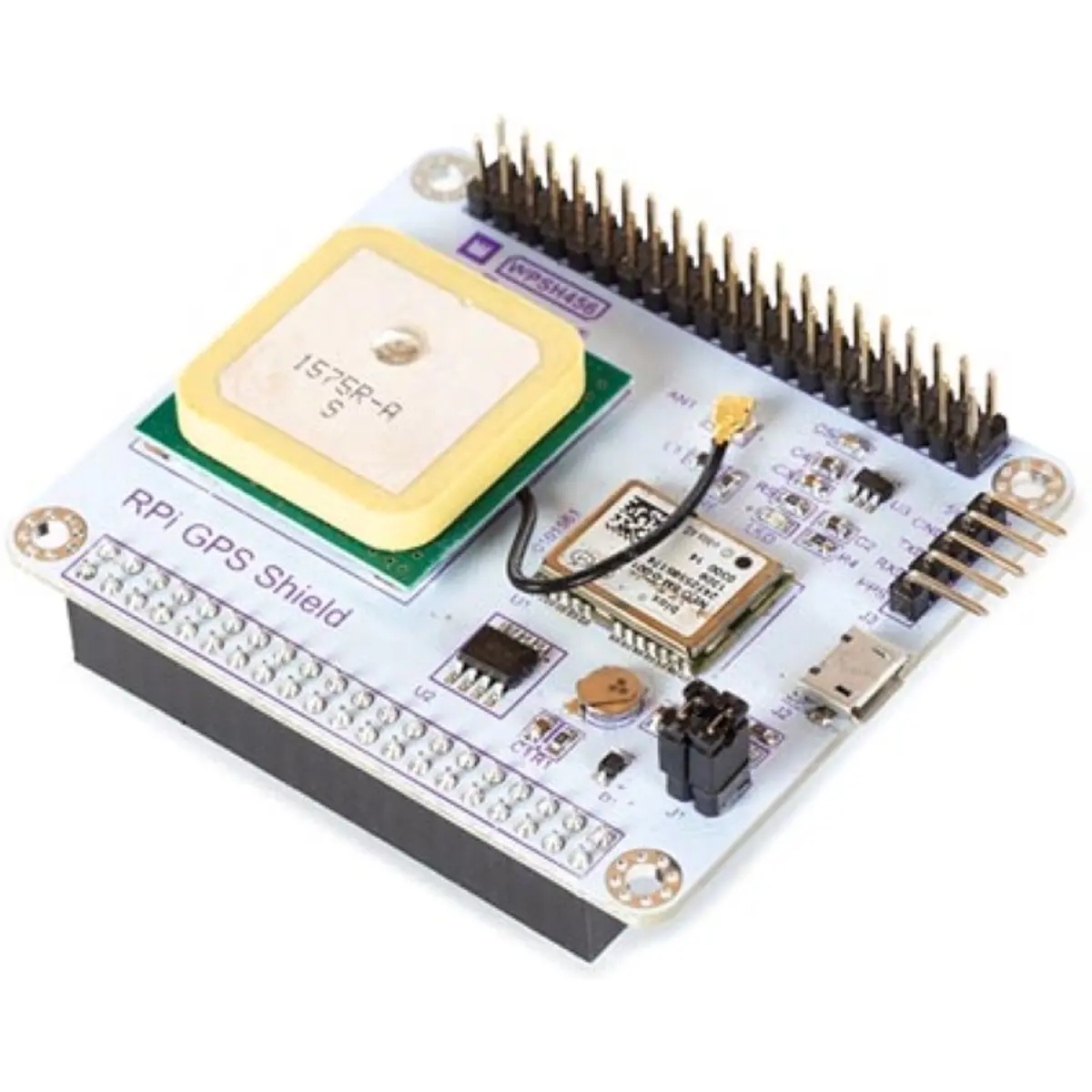

O Whadda WPSH456 é um shield GPS desenvolvido para Raspberry Pi que permite adicionar funcionalidades de geolocalização de forma rápida e simples. Baseado no recetor GPS U-Blox NEO-6M de 50 canais, liga-se diretamente ao conetor GPIO de 40 pinos da Raspberry Pi, sem necessidade de cablagem adicional. Inclui uma antena GPS de cerâmica integrada com ligação u.FL destacável, permitindo a utilização de antenas externas compatíveis para maior flexibilidade de instalação.

PRINCIPAIS CARACTERÍSTICAS

• Shield GPS para Raspberry Pi
• Baseado no módulo GPS U-Blox NEO-6M de 50 canais
• Ligação direta ao conetor GPIO de 40 pinos da Raspberry Pi
• Não requer ligações adicionais
• Antena GPS de cerâmica integrada
• Conetor de antena u.FL destacável para ligação de antena externa compatível
• Cabeçalho adicional de 5 pinos para alimentação, interface série e sinal PPS
• Ideal para projetos de geolocalização, navegação e IoT

ESPECIFICAÇÕES

• GPS:
  • Chipset: U-Blox NEO-6M
  • Recetor GPS: 50 canais
  • Taxa de transmissão (baud rate): 9600 bps
• Conectividade:
  • Ligação ao GPIO padrão de 40 pinos da Raspberry Pi
  • Conetor de antena: u.FL destacável
  • Cabeçalho adicional de 5 pinos:
    • 5 V
    • GND
    • TXD
    • RXD
    • PPS (Pulse Per Second)
• Antena:
  • Antena GPS de cerâmica integrada
  • Preparado para ligação de antena externa através do conetor u.FL
• Características gerais:
  • Compatibilidade: Raspberry Pi com GPIO de 40 pinos
  • Cor: Multicolor
• Dimensões e peso:
  • Largura: 15,5 cm
  • Profundidade: 7,5 cm
  • Altura: 3,5 cm
  • Peso: 46 g

CONTEÚDO DA EMBALAGEM

• Shield GPS Whadda WPSH456 ×1

NOTAS

• Compatível com Raspberry Pi equipada com conetor GPIO de 40 pinos.
• A antena de cerâmica utiliza uma ligação u.FL destacável, permitindo a substituição por outro tipo de antena compatível.
• O cabeçalho adicional disponibiliza os sinais de alimentação, comunicação série (UART) e PPS para integração com outros projetos eletrónicos.
• O manual de instruções está disponível em inglês.
