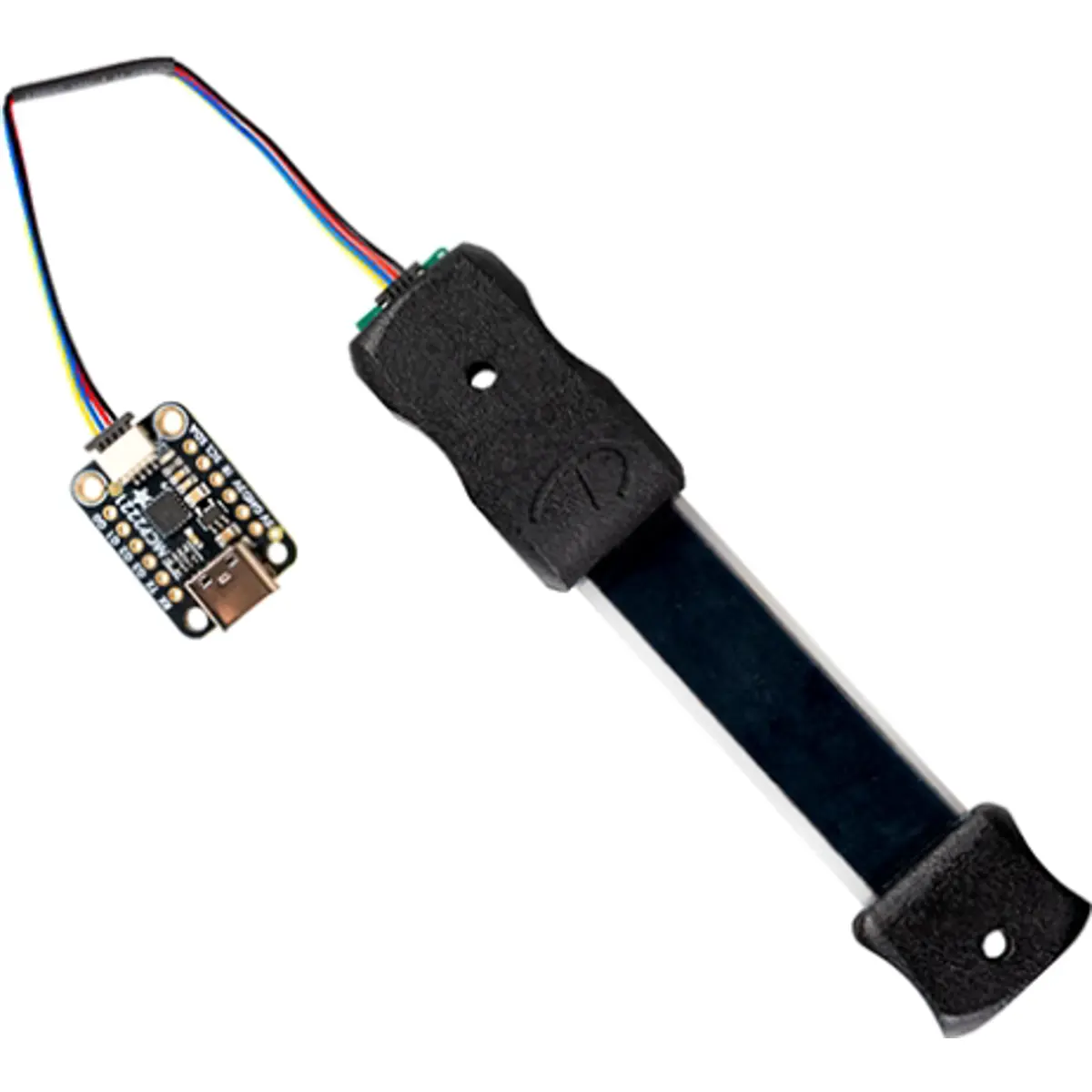

O Sensor de Deformação e Posição com Comunicação I²C da Delfa Systems permite a deteção precisa de movimento, deformação, ângulos ou deformação de superfícies, sendo ideal para aplicações de desenvolvimento, laboratório e prototipagem.
O princípio de medição capacitivo garante elevada precisão e repetibilidade, enquanto o sensor de temperatura integrado fornece dados ambientais adicionais.
Todos os valores de medição podem ser lidos de forma conveniente através da interface I²C, com elevada resolução temporal. Graças à sua integração totalmente digital, não é necessária eletrónica adicional, sendo o sensor facilmente ligável a Arduino, Raspberry Pi, microcontroladores ou um PC.
Um LED integrado fornece uma indicação visual da deformação, alterando a sua cor de acordo com o valor medido, e começando a piscar quando um limiar é ultrapassado, uma funcionalidade configurável pelo utilizador e ideal para feedback visual rápido em ambientes de desenvolvimento ou testes.
PRINCIPAIS CARACTERÍSTICAS
- Deteção precisa de deformação, movimento e posição
- Design compacto e robusto com elemento sensor elástico
- Conetividade I²C simples – sem necessidade de processamento de sinal analógico
- Compatível com sistemas QWIIC, STEMMA e STEMMA QT
- Sensor de temperatura integrado
- LED integrado dependente da deformação, com funcionalidade de mudança de cor e piscar (configurável)
- Endereço I²C configurável – ideal para aplicações multi-sensor
- Cabo de ligação JST incluído
- Exemplos de software e bibliotecas disponíveis
ESPECIFICAÇÕES
- Dados mecânicos e ambientais:
- Alcance de medição (l): 50 mm
- Peso (m): ~16 g (sensor com eletrónica)
- Força de elongação (Fe): <12 N quando esticado a 100%
- Ligação elétrica: JST SH 4 pinos e pontos de solda
- Intervalo de temperatura (T): 10…40 °C (armazenamento e funcionamento)
- Dados elétricos:
- Tensão de alimentação (Vsup): 3,3…5,0 V
- Consumo de energia (Ptot): ~60…130 mW (dependente da configuração do LED)
- Comunicação: I²C
- Entradas/Saídas digitais:
- VIL: <0,3 x Vsup V (nível lógico baixo)
- VIH: >0,7 x Vsup V (nível lógico alto)
- Rpull: 3,3 kΩ (pull-up interno para SDA/SCL)
- Desempenho:
- Frequência de leitura (fr): 100 Hz (taxa máxima de atualização dos valores do registo de saída)
- Resolução: 0,2 %FS (menor alteração de saída detetável)
- Repetibilidade: <0,2 %FS (erro máximo quando esticado ao mesmo valor)
- Precisão: 0,5 %FS (incluindo histerese, ruído e não linearidade)
- Dimensões (para alcance de 50 mm):
- A*: 54,6 mm
- B*: 93 mm
- *Valores incluindo o pré-esticamento necessário
CONTEÚDO DA EMBALAGEM
- Sensor de Deformação e Posição I²C ×1
- Cabo de ligação JST ×1
