O Shelly Button Add-on White é uma caixa de montagem
exterior concebida para integrar relés e dimmers Shelly de forma segura, sem necessidade de instalação dentro de caixas de aparelhagem ou de obras na parede. Ideal para modernizar candeeiros, luzes de presença, ventoinhas e pequenos equipamentos, permite adicionar controlo inteligente por botão, aplicação ou voz, mantendo uma instalação compacta, acessível e adequada a projetos residenciais, alojamentos, escritórios e espaços comerciais ligeiros.
PRINCIPAIS CARACTERÍSTICAS
◆ Permite transformar luzes, ventoinhas e pequenos aparelhos em dispositivos inteligentes, quando utilizado com um relé ou dimmer Shelly compatível.
◆ Instalação simples, sem necessidade de abrir paredes ou instalar caixas embutidas.
◆ Solução retrofit ideal para casas arrendadas, melhorias rápidas, acessibilidade e controlo adicional em locais estratégicos.
◆ Cabos pré-instalados e identificados por cores para uma ligação mais rápida e organizada.
◆ Compatível com vários dispositivos Shelly Gen1, Gen2, Gen3 e Gen4, incluindo modelos Plus, Mini, relés e dimmers compatíveis.
◆ Adequado para criar pontos de controlo acessíveis para crianças, pessoas idosas ou utilizadores com mobilidade reduzida.
◆ Botão integrado para controlo local, complementando o controlo remoto através da aplicação, automações ou assistentes de voz, dependendo do dispositivo Shelly instalado.
ESPECIFICAÇÕES
• Produto
- Tipo: Acessório para instalação de relés e dimmers Shelly
- Instalação:
num cabo
- Utilização: Não funciona de forma autónoma; requer relé ou dimmer Shelly compatível
- Aplicações principais:
· Residencial
· MDU / unidades habitacionais múltiplas
· Pequeno comércio
· Escritórios pequenos
· Retalho, restauração e postos de serviço de pequena dimensão
· Entidades governamentais / municipais
· Universidades e instituições de ensino
• Compatibilidade
- Dispositivos Gen1:
· Shelly 1 / 1PM
· Shelly 2.5 em modo interruptor
· Shelly Dimmer 2
- Dispositivos Gen2:
· Shelly Plus 1 / 1PM
· Shelly Plus 2PM em modo interruptor
· Shelly Plus 1 / 1PM Mini
- Dispositivos Gen3:
· Shelly 1 / 1PM Gen3
· Shelly 2PM Gen3 em modo interruptor
· Shelly 1 / 1PM Mini Gen3
· Shelly Dimmer Gen3, quando utilizado com neutro
- Dispositivos Gen4:
· Shelly 1 / 1PM Gen4
· Shelly 1 / 1PM Mini Gen4
• Características físicas
- Dimensões: 63 x 84 x 28 mm
- Peso: 45.62 g
- Material da caixa: Plástico
- Cor da caixa: Preta
- Terminais: Push-in
- Montagem: Autónoma / à superfície
• Cablagem e ligações
- Entradas de alimentação: N (+) e L
- Saídas de alimentação: N (+) e L
- Interligações:
· 1 fio L castanho
· 1
fio I castanho
· 1 f
io N azul
· 1 fio O preto
· 1 fio SW branco
- Comprimento dos cabos: 35 mm
- Cabo de alimentação externo admissível: até 3 mm de diâmetro
- Secção do condutor: 0.2 a 1.5 mm² / 24 a 16 AWG
- Tipo de condutor suportado:
· Rígido
· Multifilar
· Com ponteiras
- Comprimento de descarnagem do condutor: 7 a 8 mm
• Alimentação e carga
- Alimentação: 220-240 V~ 50 Hz
- Tensão máxima de comutação: 240 V~
- Corrente máxima de comutação: 3 A, limitada também pela classificação do dispositivo Shelly utilizado
- Tipos de carga suportados: Dependem do relé ou dimmer Shelly instalado no Shelly Button Add-on
• Temperatura ambiente de funcionamento: -20 °C a 40 °C
NOTAS
◆ O Shelly Button Add-on não é um dispositivo inteligente autónomo. É necessário instalar um relé ou dimmer Shelly compatível.
◆ Antes da instalação, deve ser verificada a compatibilidade entre o tipo de carga, o dispositivo Shelly utilizado e os limites elétricos do Shelly Button Add-on.
◆ A instalação deve ser realizada com a alimentação desligada e por uma pessoa qualificada, respeitando as normas elétricas aplicáveis.
◆ A corrente máxima de comutação indicada é 3 A, mas nunca deve exceder a capacidade nominal do dispositivo Shelly instalado.
◆ O Shelly Dimmer Gen3 apenas é indicado como compatível quando utilizado com neutro.
Informação adicional:
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
⫸
Manual de instruções (PDF)

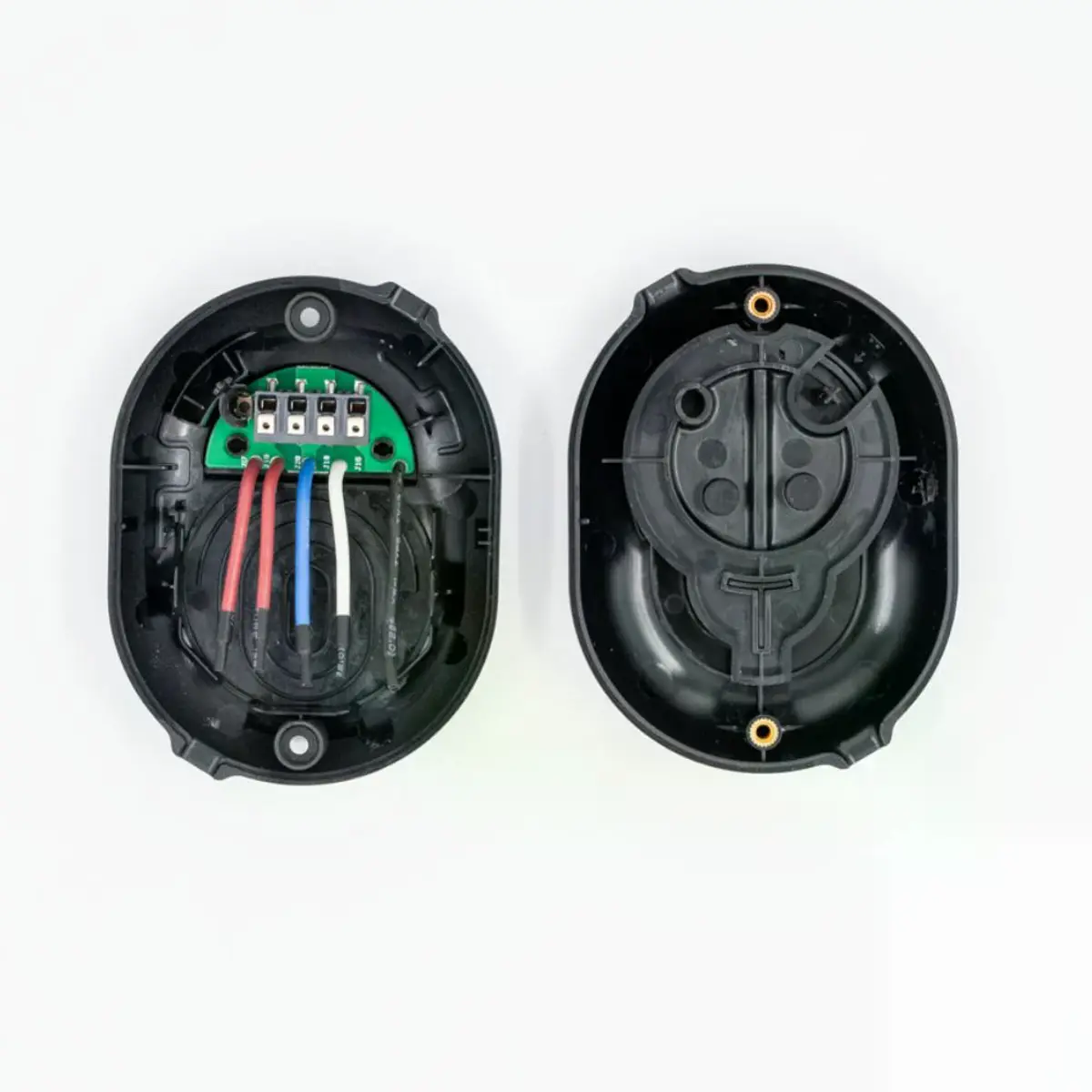

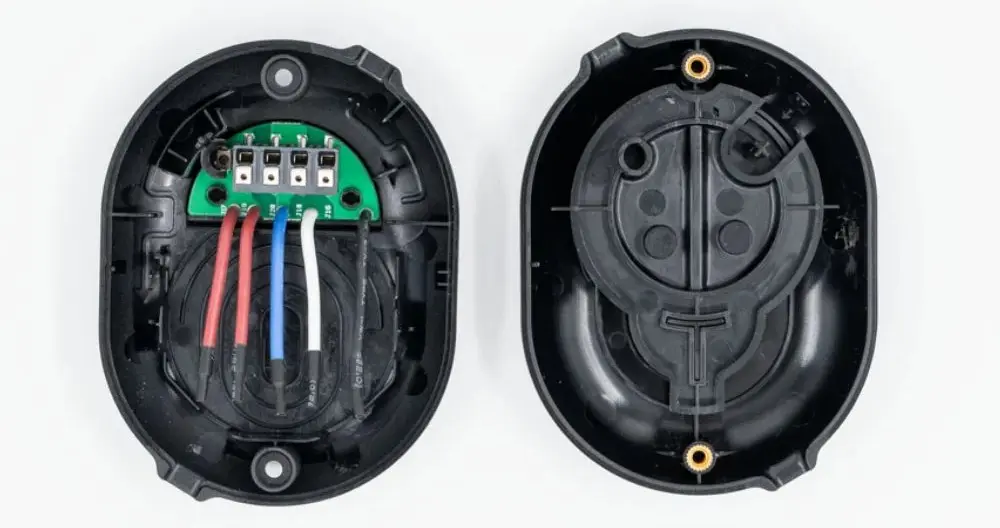

Descrição das ligações internas do Shelly Button Add-on:
• Terminal esquerdo: Fase (L)
- Ligado aos dois fios castanhos
- Ligado a um contacto do micro-switch
• Terminais centrais: Neutro (N)
- Ligados internamente entre si
- Utilizados como entrada/saída de neutro
- Ligados ao fio azul
• Terminal direito: Saída (O/OUT)
- Ligado ao fio preto
• Micro-switch
- Entrada ligada à fase proveniente do terminal esquerdo
- Saída ligada ao fio branco SW

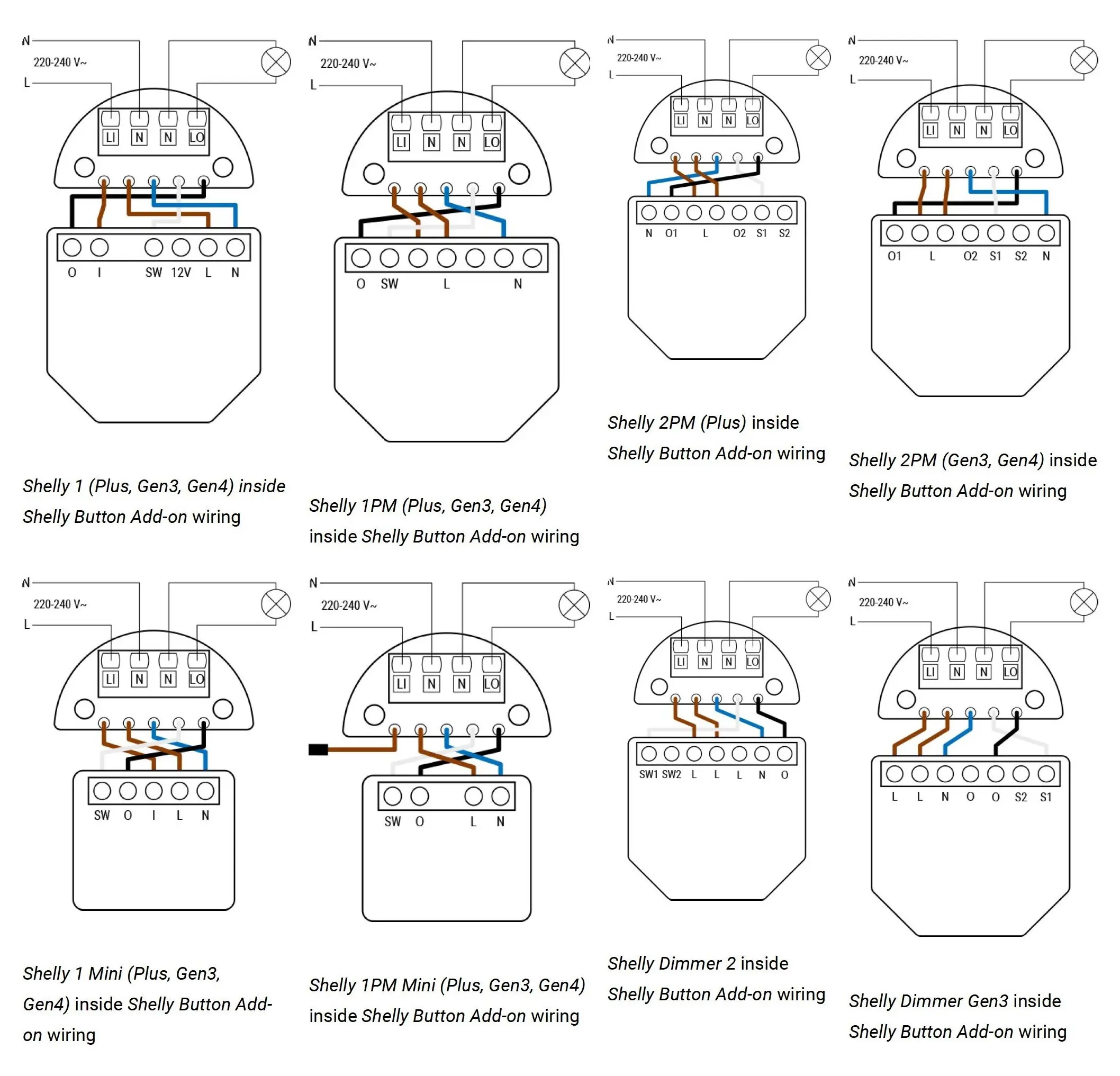

Exemplos de ligação:
Nota: Estes esquemas de ligação exemplificam apenas instalações com alimentação a 230 V AC. O Shelly Button Add-on também pode ser utilizado em instalações de 12/24 V, desde que o módulo Shelly instalado suporte essa tensão de alimentação. Nesses casos, as ligações elétricas serão diferentes das apresentadas e devem seguir sempre o esquema de cablagem específico do módulo Shelly utilizado e a respetiva documentação técnica.
