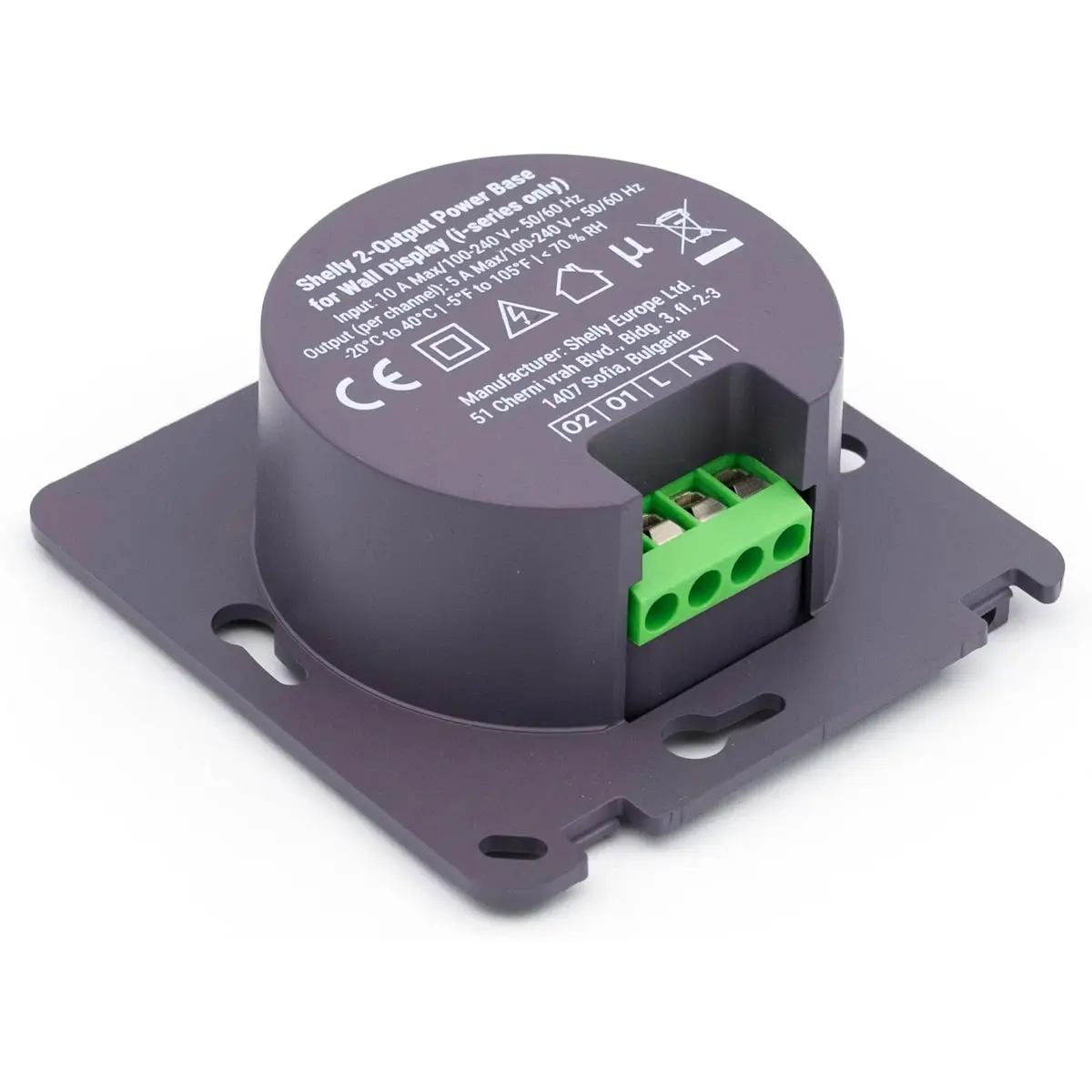

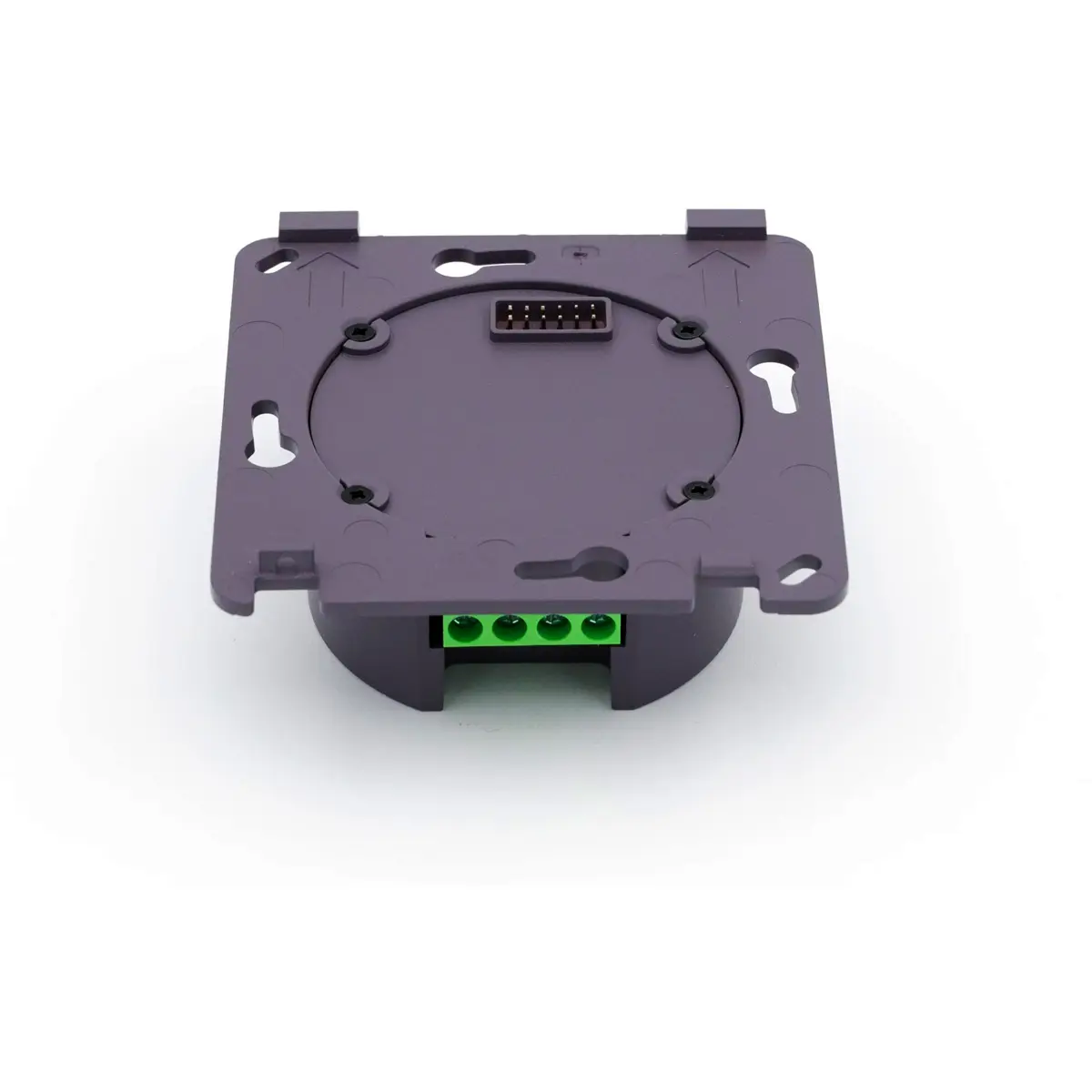

A Shelly 2-Output Power Base for Wall Display é uma base de alimentação compacta para Shelly Wall Display i-series, concebida para acrescentar controlo direto de até dois circuitos de carga independentes. Com dois relés integrados, permite comandar iluminação ou cargas compatíveis diretamente a partir do Wall Display, tornando a instalação mais versátil, eficiente e adequada a aplicações residenciais, pequenos espaços comerciais e ambientes de automação simples.
PRINCIPAIS CARACTERÍSTICAS

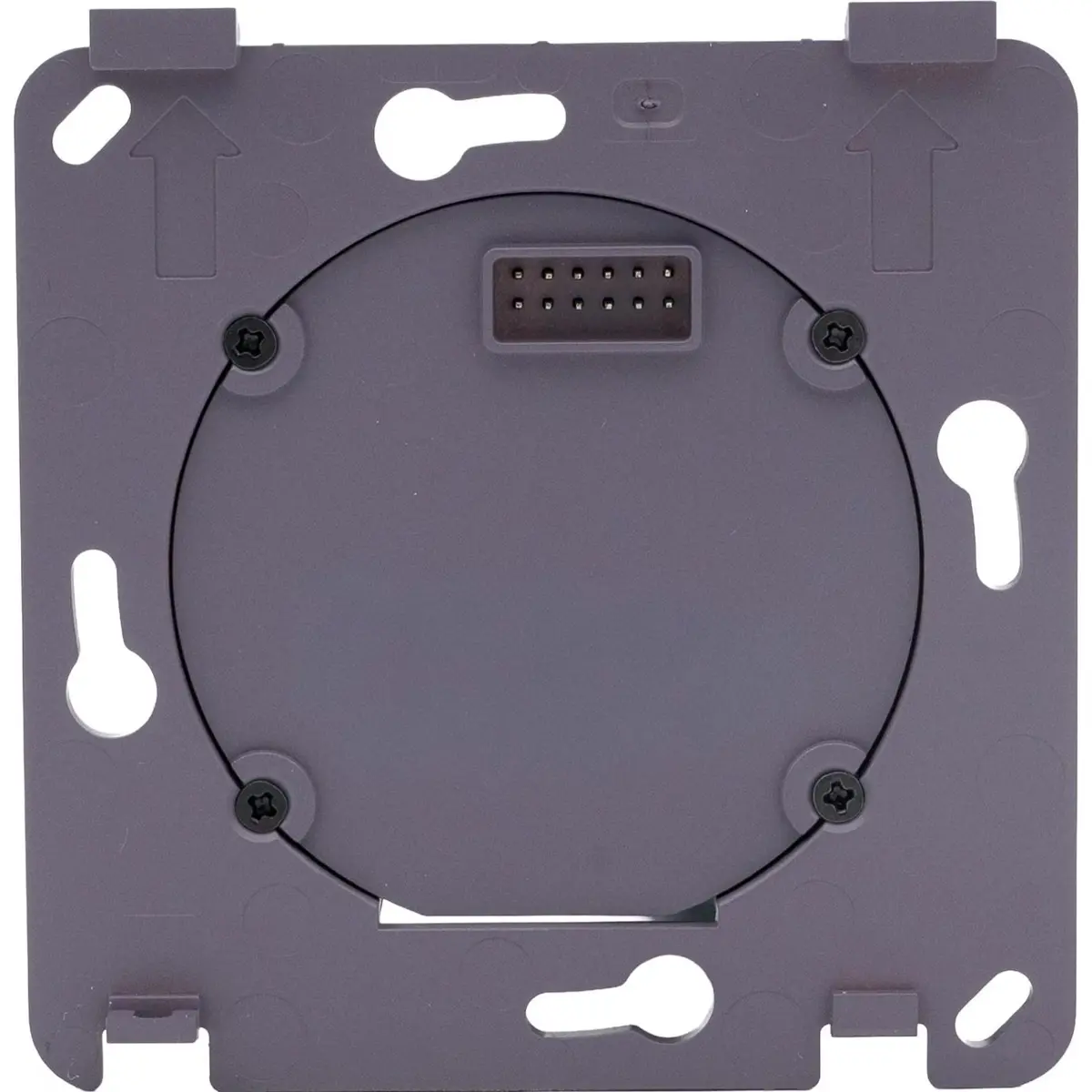

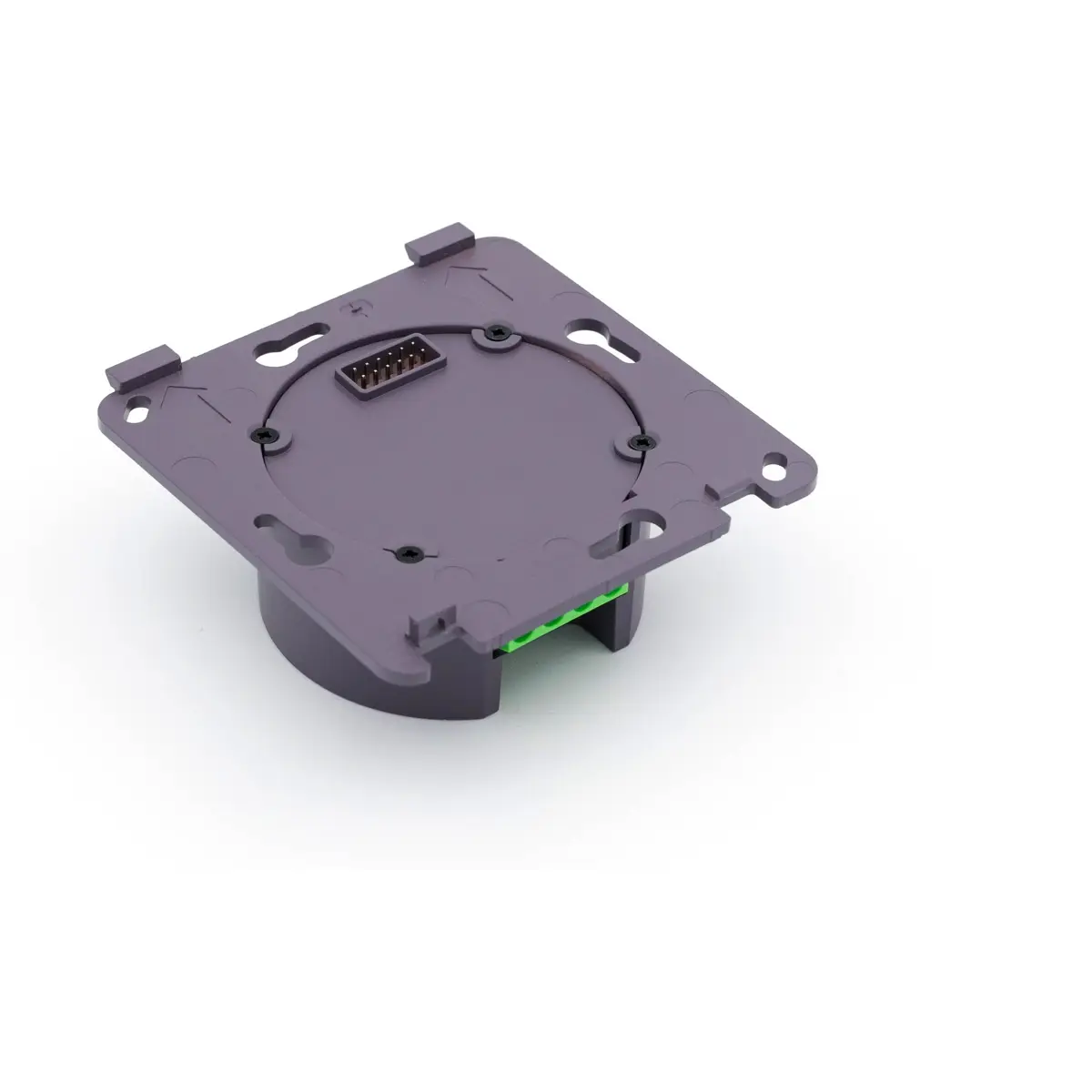

◆ Base de alimentação, de embutir, para Shelly Wall Display i-series.
◆ Dois relés integrados para controlo independente de dois circuitos de carga.
◆ Permite o controlo remoto e a automatização de até duas luzes ou cargas compatíveis.
◆ Adequada para cargas resistivas, capacitivas e indutivas compatíveis.

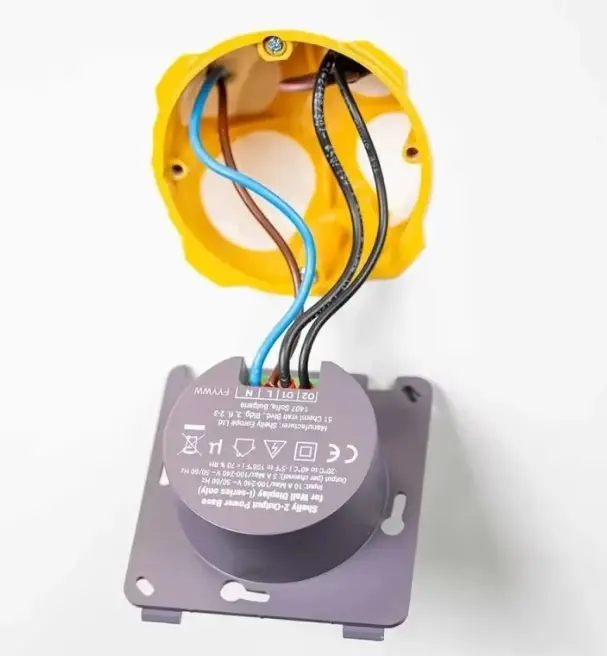

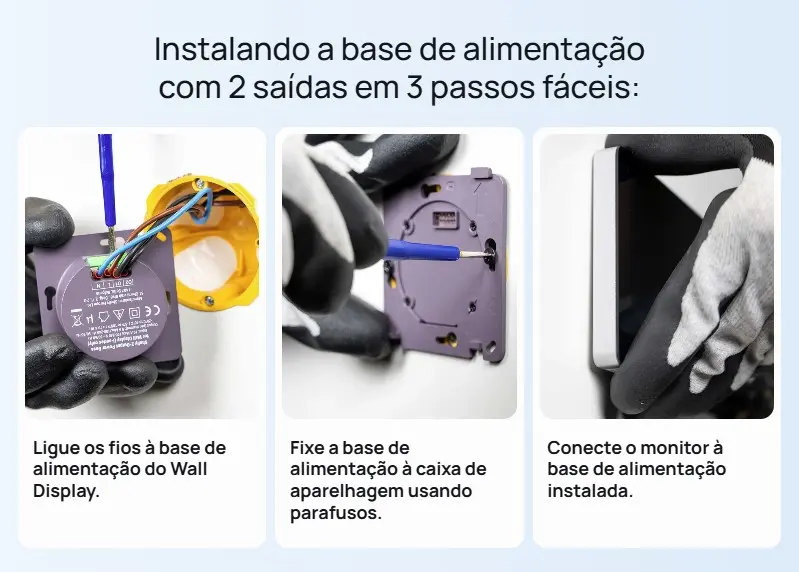

◆ Instalação embutida em caixa de aparelhagem/caixa de parede.

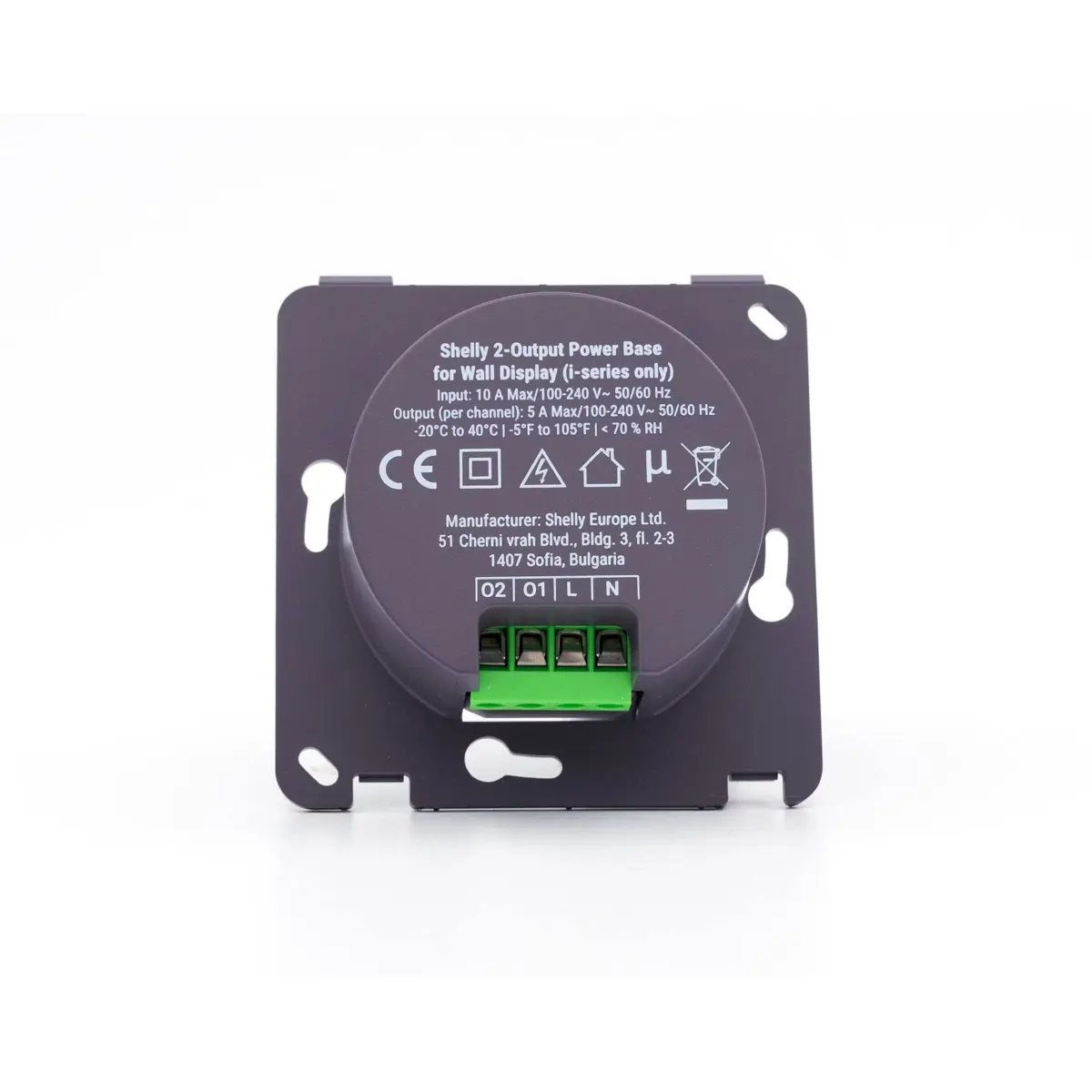

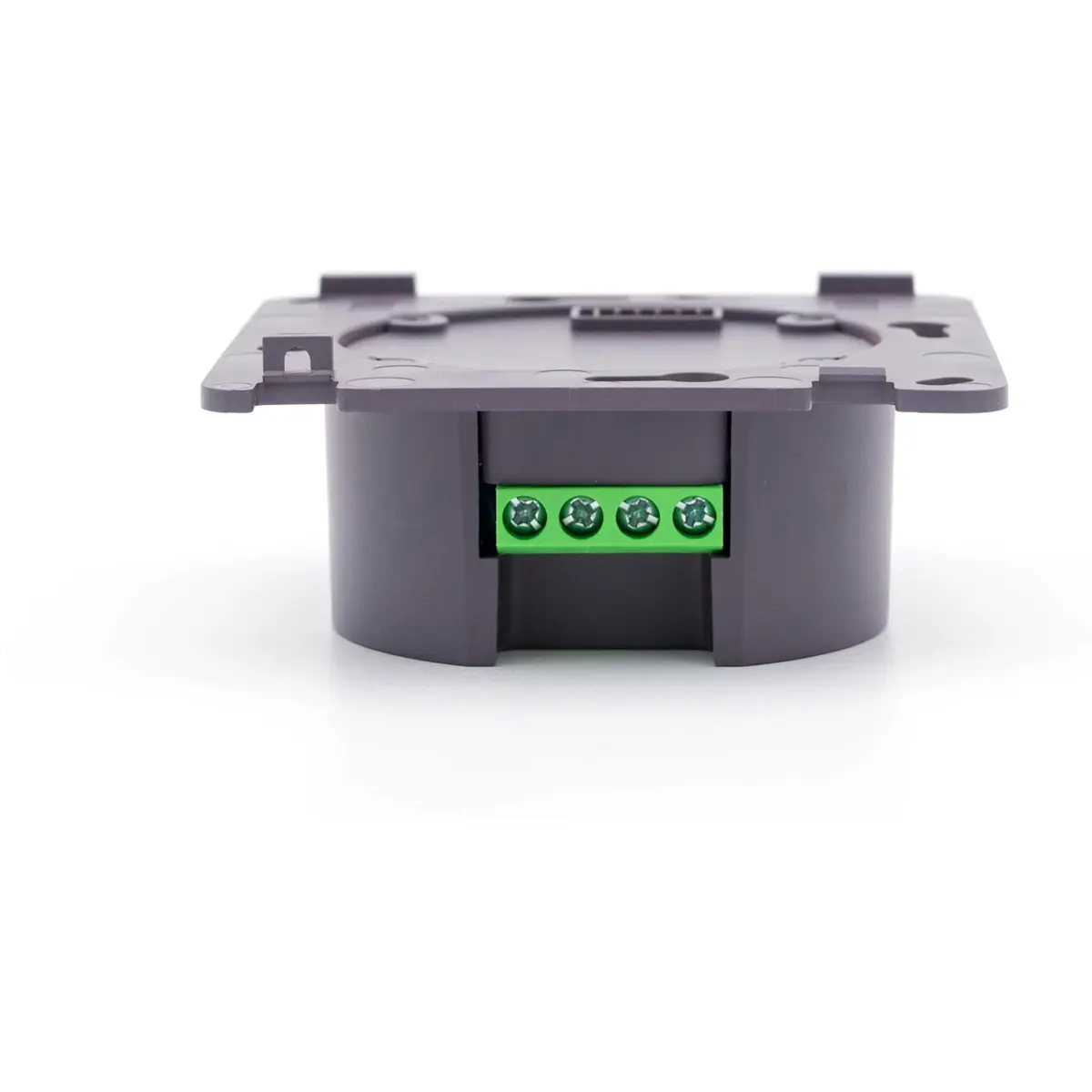

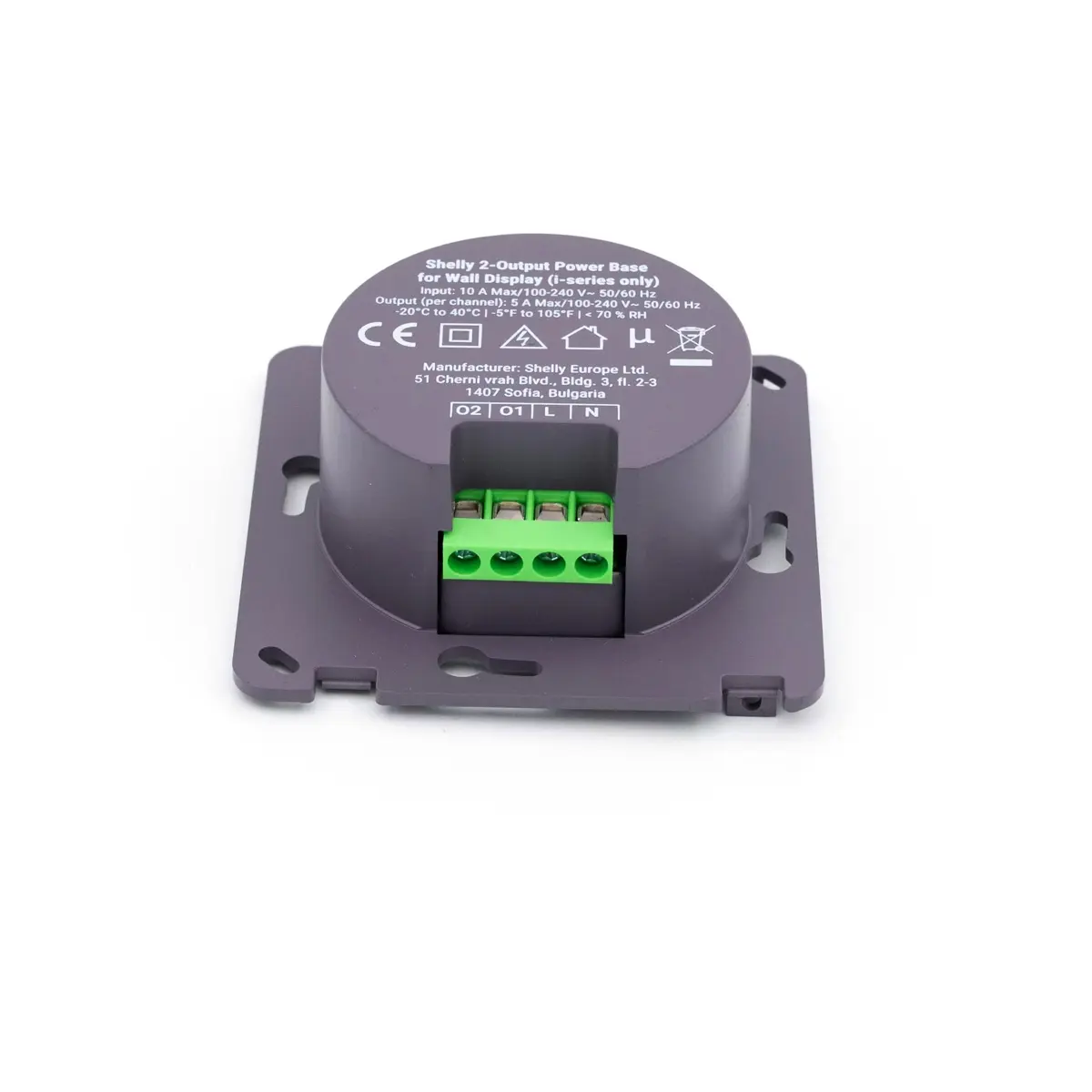

◆ Ligação por terminais de parafuso para fase, neutro e duas saídas de carga.
◆ Ideal para controlo de iluminação, pequenos equipamentos compatíveis e integração em cenários de automação.
◆ Solução compacta para ampliar as funcionalidades do Shelly Wall Display i-series sem necessidade de um módulo autónomo adicional.
ESPECIFICAÇÕES
• Identificação
- Produto: Shelly 2-Output Power Base for Wall Display
- Tipo de dispositivo: Base de alimentação com 2 saídas para Shelly Wall Display i-series
- EAN: 3800238072780
• Compatibilidade:
- Shelly Wall Display X1i
- Shelly Wall Display X2i

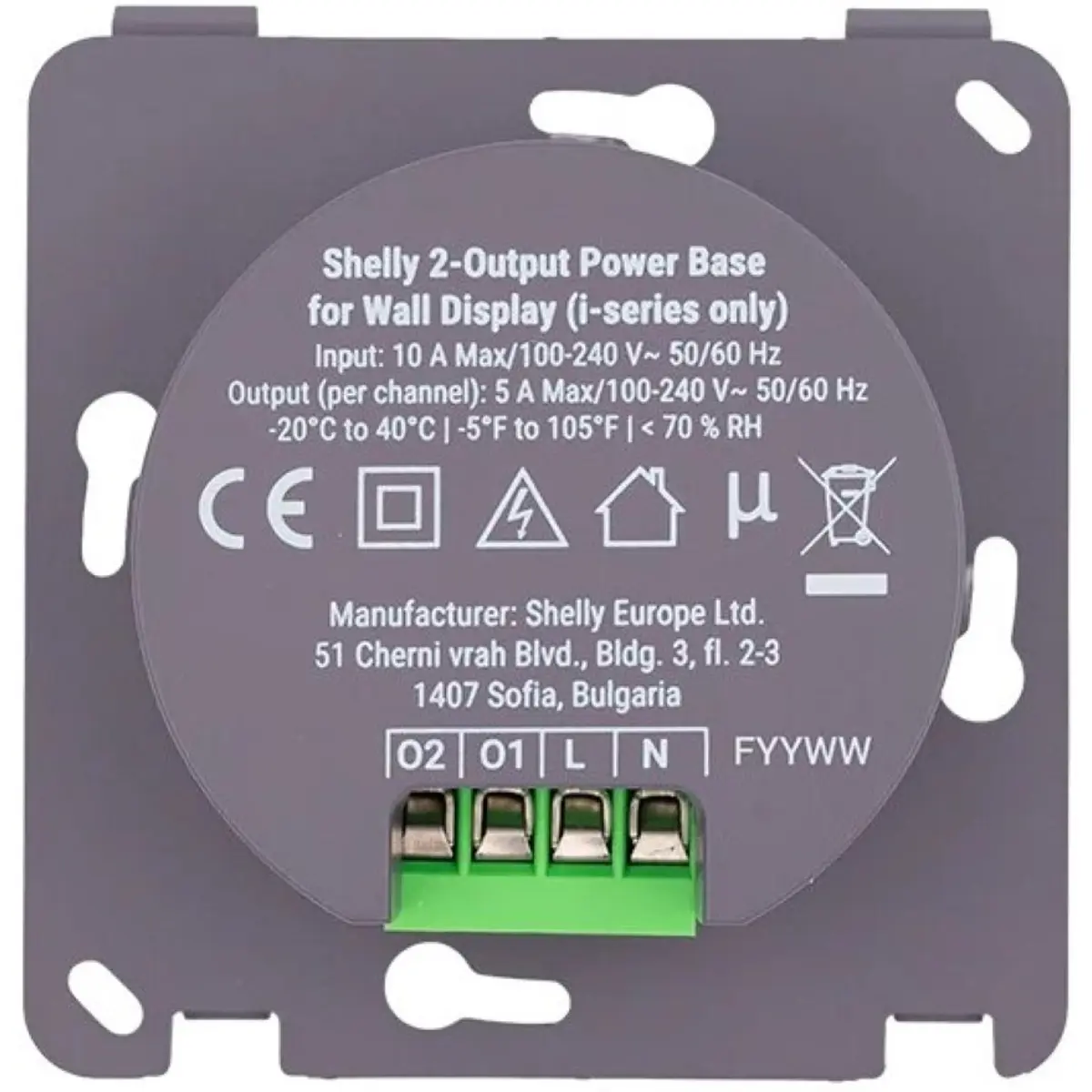

• Interface elétrica
- Entradas:
· L: terminal de fase, 100-240 V~
· N: terminal neutro
- Saídas:
· O1: terminal de saída do circuito de carga 1
· O2: terminal de saída do circuito de carga 2
- Número de saídas de relé: 2
• Alimentação
- Tensão de alimentação: 100-240 V~
- Frequência: 50/60 Hz
- Saída da base para alimentação do Wall Display: 5V⎓, 1A
• Classificação dos circuitos de saída
- Tensão máxima de comutação: 240 V~
- Corrente máxima de comutação: 5 A por canal
• Tipos de carga suportados
- Resistivas:
· Lâmpadas incandescentes
· Lâmpadas de halogéneo
- Capacitivas:
· Lâmpadas LED
· Drivers LED
· Lâmpadas fluorescentes compactas, CFL
- Indutivas:
· Transformadores para iluminação LED
• Características físicas
- Dimensões (AxLxP): 72.30x69.8x28.70 mm
- Peso: 53.5 g
- Montagem: Embutida / caixa de parede
- Material da caixa: Plástico
- Cor da caixa: Cinzento
- Secção do condutor: 0.75 a 2.5 mm² (18 a 14 AWG)
• Condições ambientais
- Temperatura ambiente de funcionamento: -20°C a 40°C
- Humidade relativa: 30% a 70% HR
- Altitude máxima: 2000 m
NOTAS
◆ Este dispositivo não funciona de forma autónoma; necessita de um Shelly Wall Display i-series para operar.
◆ Não é compatível com Shelly Wall Display X1/X2; compatível apenas com modelos i-series, nomeadamente Shelly Wall Display X1i e X2i.
◆ Não deve ser utilizado para controlar equipamentos em que uma ativação/desativação acidental ou uma temporização incorreta possa ser perigosa, como saunas, equipamentos de bronzeamento/solário ou cobertores elétricos.
◆ Não deve ser utilizado para controlar equipamentos de suporte de vida.
◆ A instalação deve ser efetuada apenas por um eletricista qualificado e de acordo com a regulamentação nacional aplicável.
Informação adicional:
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
⫸
Manual de instruções (PDF)
Esquema interno simplificado:
Esquema de ligações:
