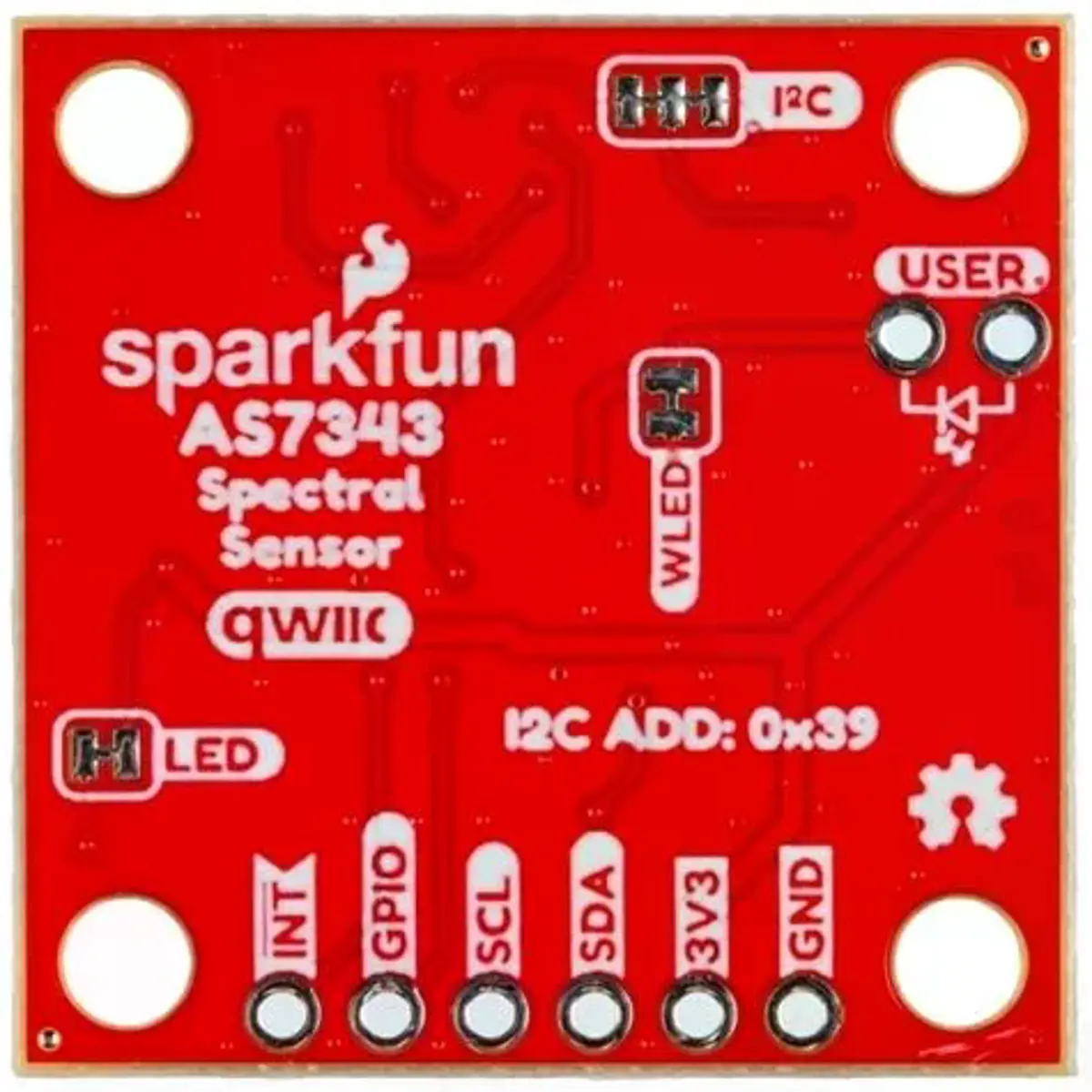

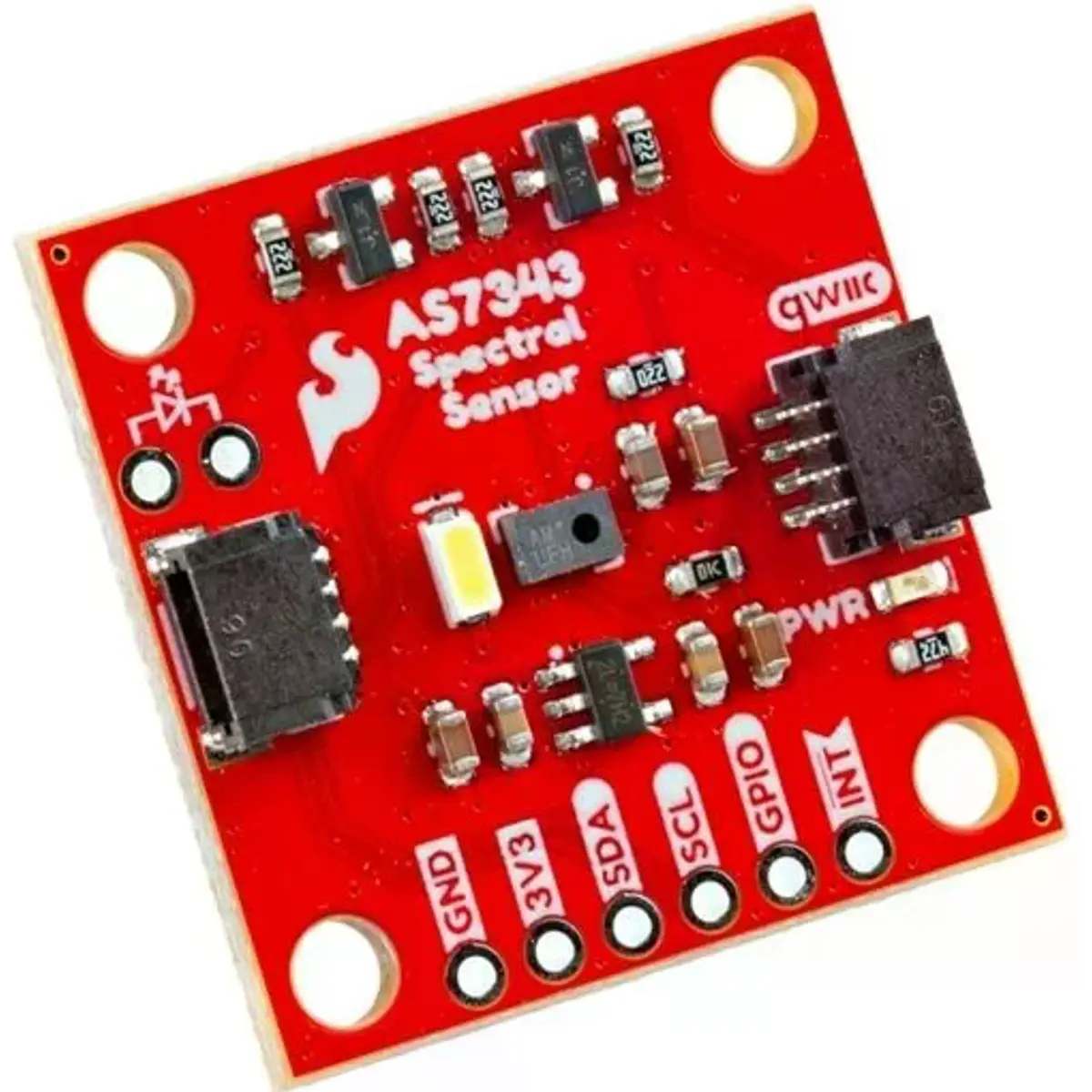

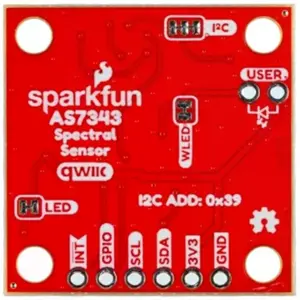

O SparkFun Spectral Sensor - AS7343 (Qwiic) é uma placa de avaliação que permite medir luz no espectro visível (VIS) e no infravermelho próximo (NIR), tudo num único circuito integrado e num formato compacto. O AS7343 apresenta uma sensibilidade excecional em todo o seu espectro de deteção (~380 nm a 1000 nm) e funciona de forma fiável em ambientes de baixa luminosidade, incluindo quando a medição é feita através de vidro colorido. Funciona bem para medir luz refletida, emitida e transmitida, tornando-se numa excelente solução para aplicações de espectroscopia, como correspondência de cores, análise de assinaturas espectrais, entre outras. O AS7343 comunica através de I2C, pelo que foi integrado nesta placa Qwiic de 1 pol. por 1 pol., equipada com um par de conectores Qwiic.
O AS7343 possui 14 canais numa matriz de fotodíodos 5x5, permitindo a deteção de 11 bandas de cor específicas em todo o espectro visível. Adicionalmente, os fotodíodos dedicados nas extremidades exteriores desta matriz destinam-se à deteção de infravermelho próximo (845–865 nm) e de flicker (cintilação). O sensor espectral é bastante eficiente em termos energéticos, consumindo em média apenas 210 µA durante a realização ativa de medições. Inclui ainda dois modos de baixo consumo, Idle e Sleep, que reduzem ainda mais o consumo para cerca de 40 µA (Idle) e 0,7 µA (Sleep). Note-se que estes valores referem-se apenas ao sensor AS7343. A placa no seu conjunto consome cerca de 697 µA durante a realização de medições com o LED branco desligado e cerca de 4,26 mA com o LED branco ligado. O AS7343 opera a 1,8 V, pelo que esta placa inclui um regulador de tensão dedicado para reduzir a tensão do Qwiic (3,3 V) para uma tensão de alimentação segura, bem como circuitos de adaptação de nível para as linhas de dados e relógio I2C.
A placa inclui um LED branco para iluminar a área de deteção, mas também oferece a opção de instalação de um LED próprio, caso necessário. Esta placa disponibiliza os sinais I2C (SDA/SCL) e as entradas de alimentação (3,3 V e Terra) num par de conectores Qwiic, juntamente com um header PTH com espaçamento de 0,1". O header PTH inclui também os pinos de Interrupção e GPIO programável do AS7343.
PRINCIPAIS CARACTERÍSTICAS
- Sensor multiespectral de 14 canais
- Gama de comprimentos de onda: ~380 nm a 1000 nm
- Mede tanto o espectro visível como o infravermelho próximo
- Deteção de flicker (cintilação)
- Elevada sensibilidade, com funcionamento em condições de pouca luz ou através de vidro escuro/outros filtros externos
- Controlador de LED integrado
- 1 GPIO para sincronização de medições/LED (definido por defeito como saída)
- 2 conectores Qwiic
- Header PTH com espaçamento de 0,1"
- Regulador de tensão de 1,8 V
- LED branco integrado para iluminação da área de deteção, com pontos de solda opcionais para LED definido pelo utilizador
ESPECIFICAÇÕES
- SKU: SEN-23220
- Fabricante: SparkFun Electronics
- Sensor: AS7343
- Interface: I2C (Qwiic)
- Tensão de alimentação do sensor: 1,8 V
- Canais e bandas espectrais:
- 14 canais no total, numa matriz de fotodíodos 5x5
- 11 canais no espectro visível
- 1 canal no infravermelho próximo
- 1 canal "Clear" (transparente), para todo o espectro visível
- Consumo de energia do sensor (apenas AS7343):
- Ativo: 210 µA (típico) – 280 µA (máximo)
- Idle: 40 µA (típico) – 60 µA (máximo)
- Sleep: 0,7 µA (típico) – 5 µA (máximo)
- Consumo de energia da placa (médio, a 3,3 V):
- Ativo: 697 µA (sem LED branco ligado)
- Ativo com LED branco ligado: 4,26 mA
- Idle: 264 µA
- Sleep: 3 µA
- Conetividade e pinos:
- 2x conectores Qwiic
- Header PTH com espaçamento de 0,1":
- SDA/SCL
- INT (ativo em nível baixo)
- GPIO
- 3,3 V
- GND
- LEDs:
- LED de alimentação (vermelho)
- LED branco (para deteção)
- PTHs para LED de deteção opcional, instalado pelo utilizador
- Regulação de tensão: regulador de tensão de 1,8 V integrado
- Dimensões da placa: 1 pol. x 1 pol.
NOTAS
- Está disponível um guia de utilização (Hookup Guide) da SparkFun com instruções de montagem de hardware e configuração de software para Arduino e MicroPython.
- Os valores de consumo energético indicados para o sensor referem-se apenas ao circuito integrado AS7343; os valores de consumo da placa completa são distintos e superiores.
