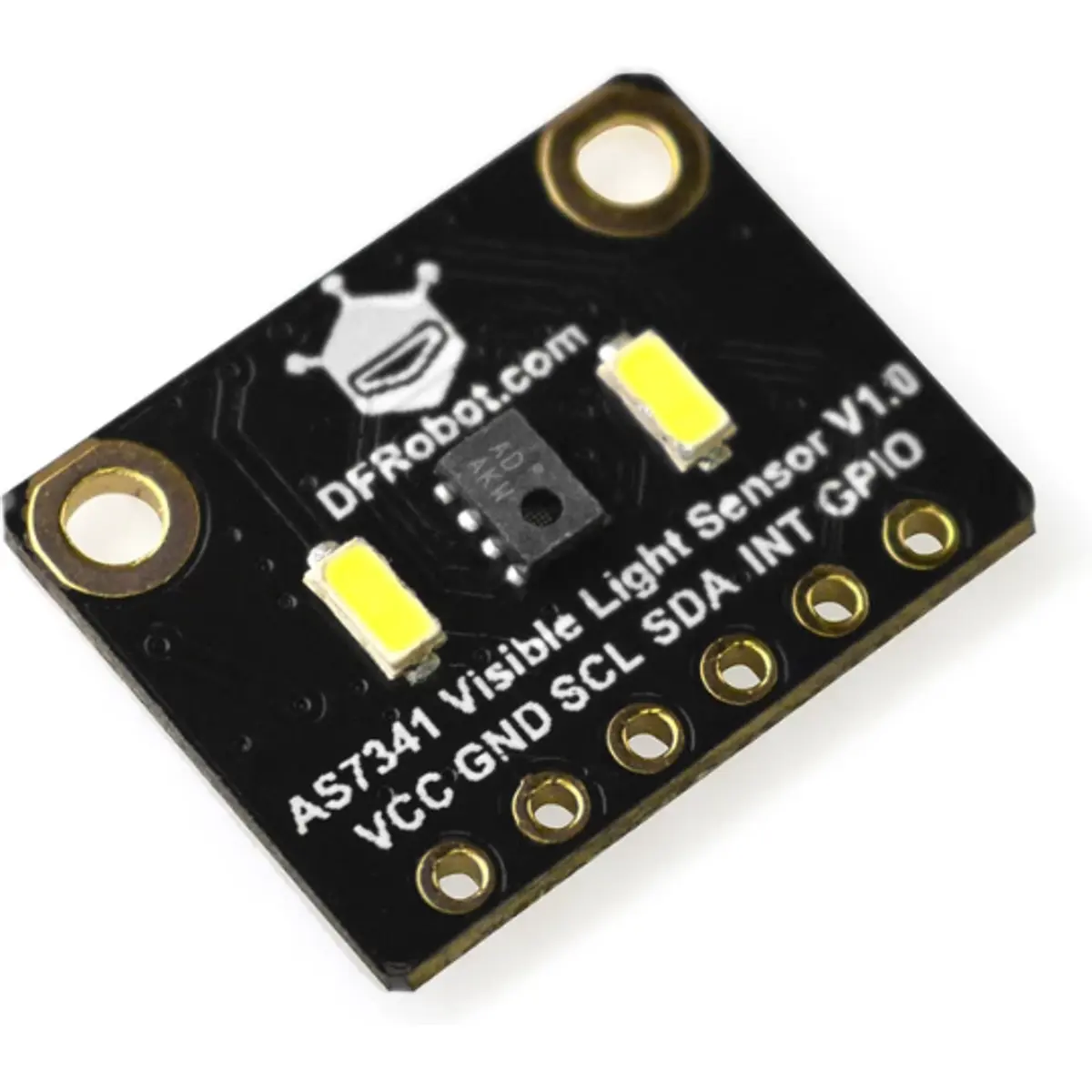

O sensor de deteção espectral de luz visível AS7341 da AMS é uma ferramenta poderosa concebida para revelar a verdadeira natureza das cores no nosso mundo vibrante. Com oito canais dedicados à luz visível, um canal de infravermelho próximo e um canal sem filtro, este sensor proporciona uma análise completa dos espectros de luz. Adicionalmente, inclui um canal especializado para detetar a cintilação da luz ambiente, garantindo leituras precisas mesmo em condições de iluminação variáveis.
O sensor está equipado com seis canais ADC de 16 bits independentes que permitem o processamento de dados em paralelo, tornando-o eficiente e fiável. Para ambientes com pouca luz, dois LEDs extra-brilhantes integrados fornecem iluminação suficiente, permitindo que o sensor funcione de forma otimizada. Esta tecnologia avançada abre novas possibilidades para a compreensão da perceção da cor além dos limites humanos, revelando a verdade objetiva sobre os tons que nos rodeiam.
PRINCIPAIS CARACTERÍSTICAS
- 8 canais óticos que cobrem o espectro de luz visível
- Deteção de cintilação de luz ambiente a 50Hz e 60Hz
- 6 canais ADC de 16 bits independentes para processamento de dados em paralelo

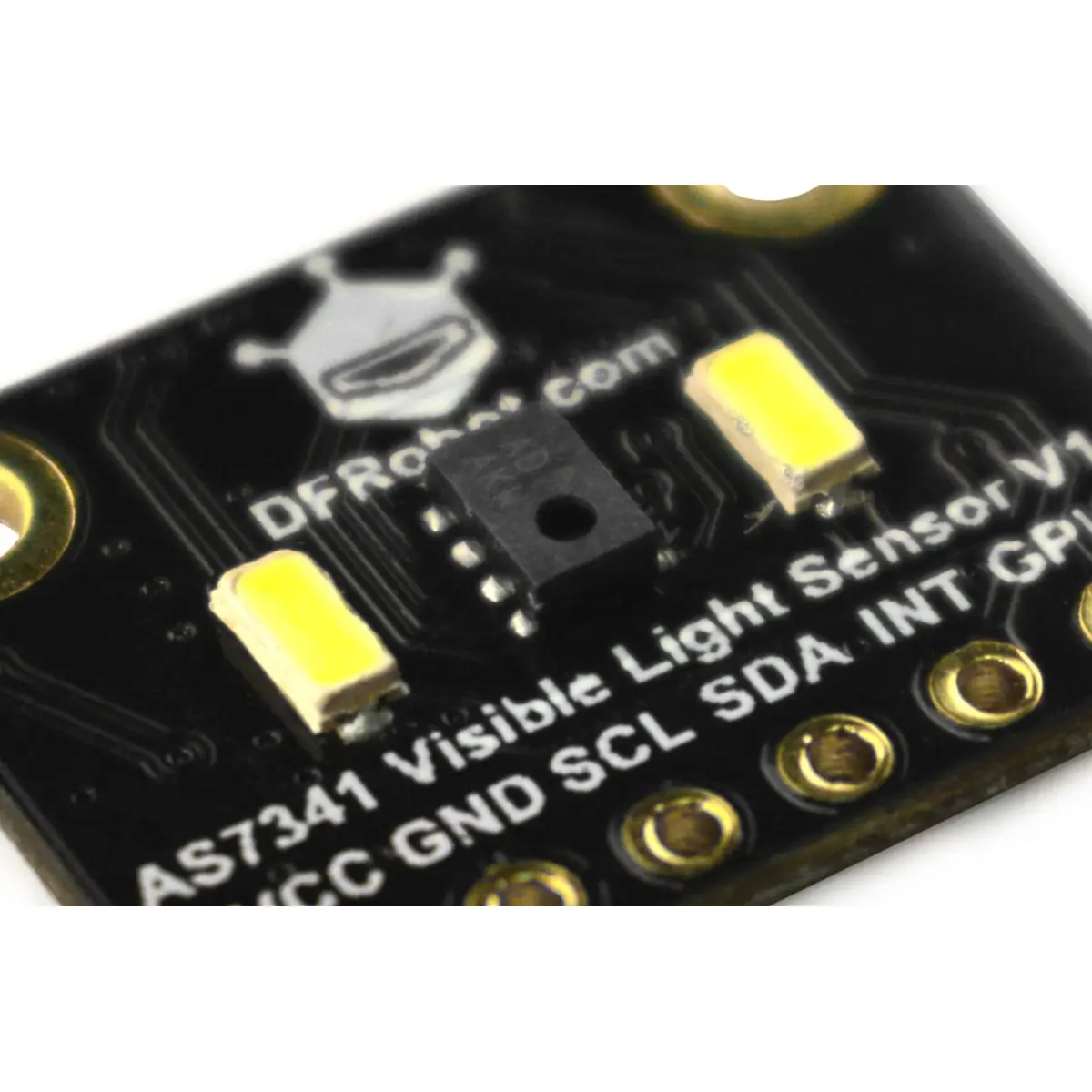

- Dois LEDs onboard extra-brilhantes para iluminação em ambientes de pouca luz
ESPECIFICAÇÕES
- Alimentação: 3.3V~5V
- Faixa de deteção de luz visível:
- F1 (405-425nm)
- F2 (435-455nm)
- F3 (470-490nm)
- F4 (505-525nm)
- F5 (545-565nm)
- F6 (580-600nm)
- F7 (620-640nm)
- F8 (670-690nm)
- Corrente de funcionamento (LED desligado): <5mA
- Corrente de acionamento do LED: Classe 1-20 (4-42mA)
- Endereço I2C: 0x39
- Faixa de temperatura de funcionamento: -30°C~85°C
- Faixa de humidade de funcionamento: 5%RH~85%RH
- Dimensões: 18×14mm / 0.71×0.55”

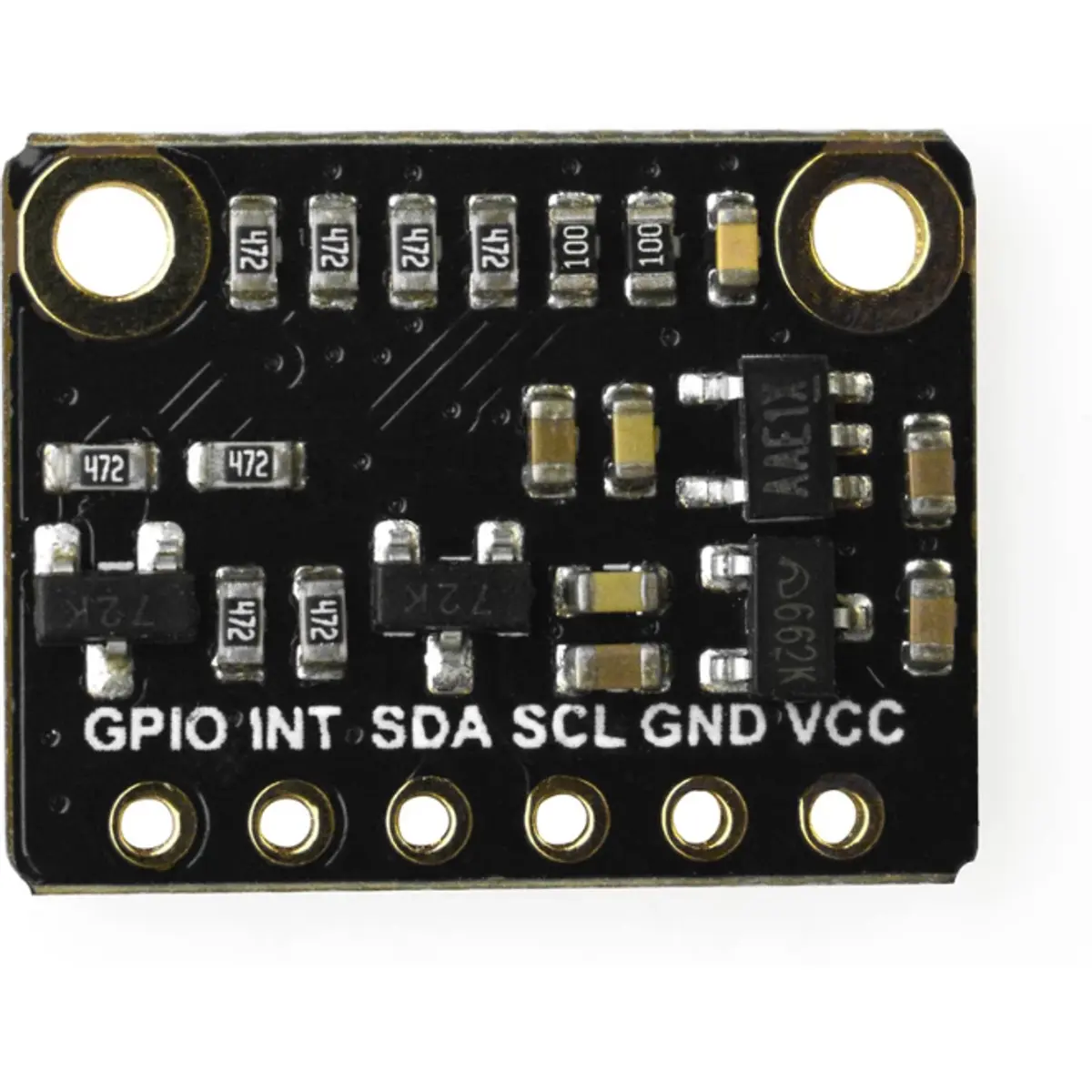

- Esquema de pinos:
- Pino 1 (+): Positivo
- Pino 2 (-): Negativo
- Pino 3 (SCL): Linha de relógio I2C
- Pino 4 (SDA): Linha de dados I2C
- Pino 5 (INT): Pino de interrupção, ativo em nível baixo
- Pino 6 (GPIO): Entrada/saída de uso geral
CONTEÚDO DA EMBALAGEM

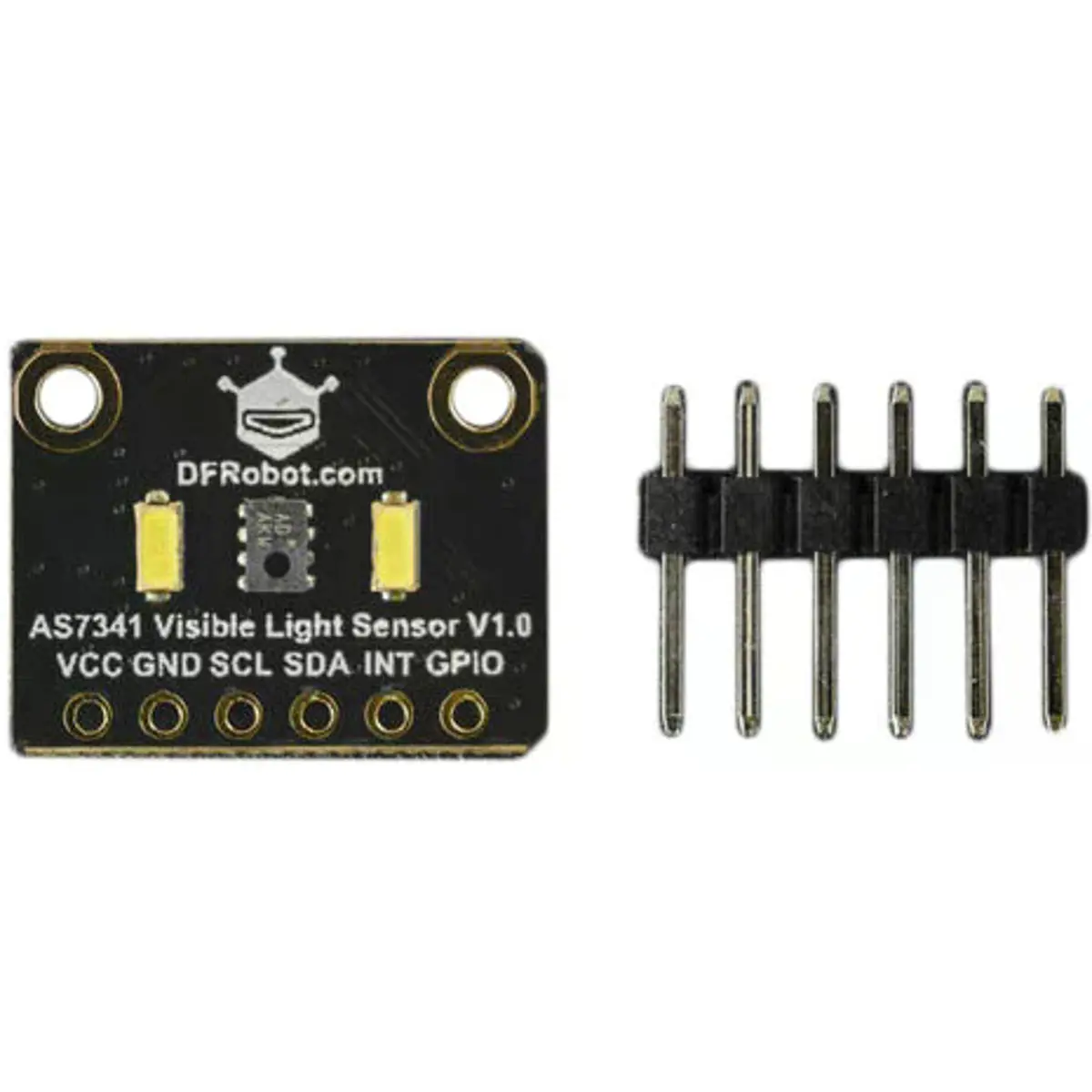

- Sensor de Luz Visível AS7341 ×1
- Cabeçalho de pinos de fila única 2.54-7P, preto ×1
