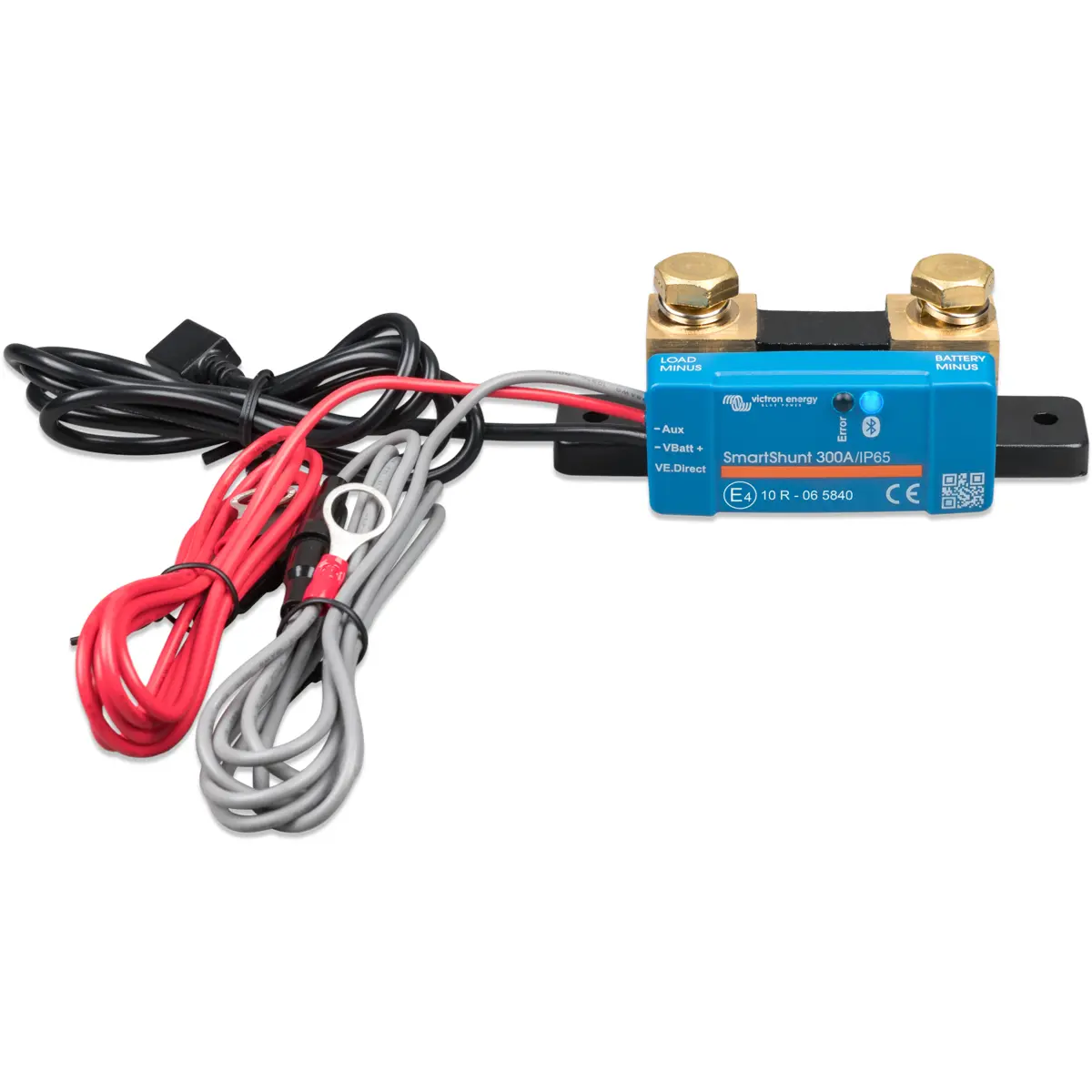

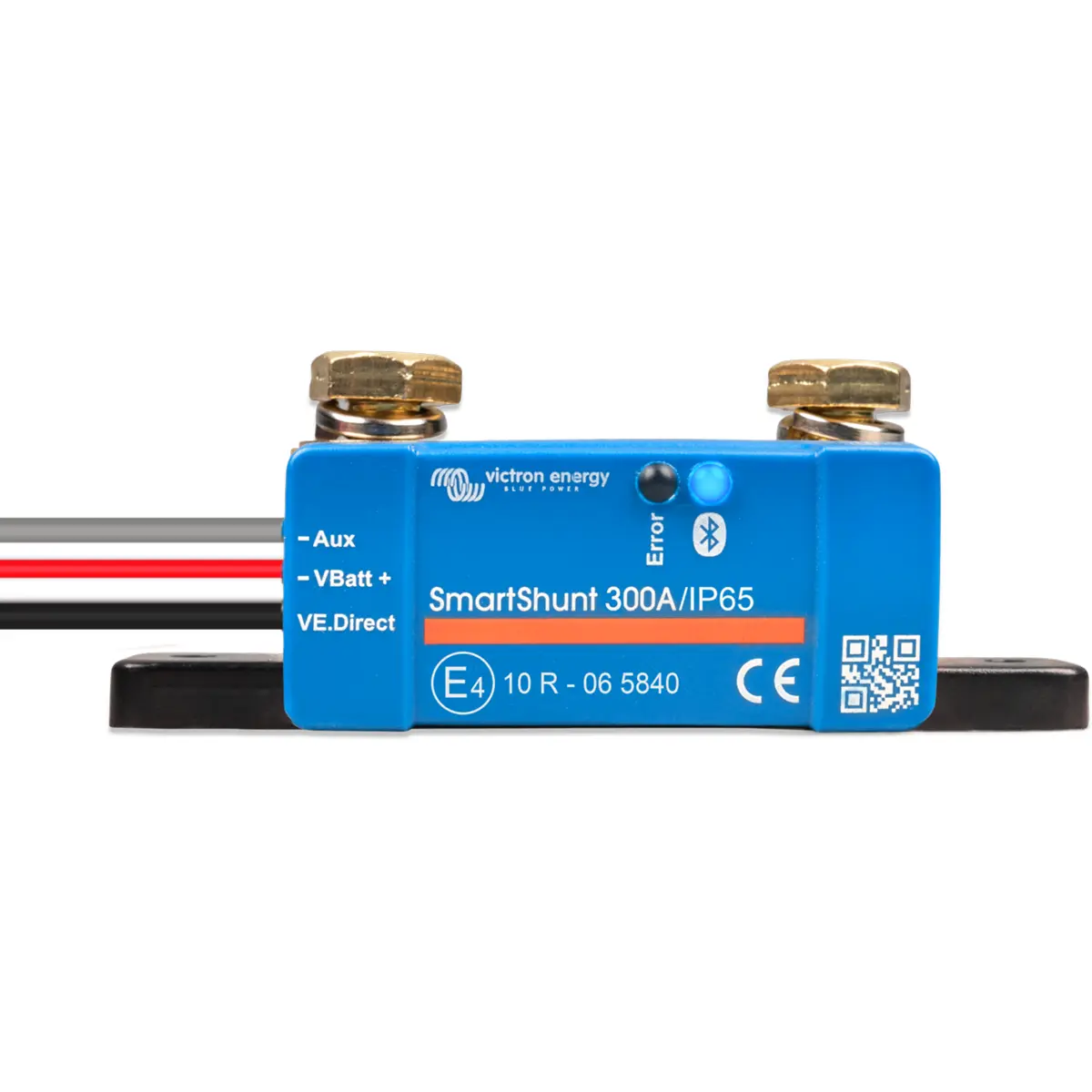

O Victron Energy SmartShunt 300 A IP65 é um monitor de bateria compacto e resistente, concebido para acompanhar com precisão o estado energético de bancos de baterias em sistemas móveis, marítimos e autónomos. Mede continuamente a tensão e a corrente, calculando o estado de carga, a autonomia restante, os amperes-hora consumidos e vários dados históricos.
A ligação Bluetooth integrada permite utilizar um smartphone ou tablet como ecrã através da aplicação VictronConnect, eliminando a necessidade de um painel dedicado. A porta VE.Direct possibilita ainda a integração com dispositivos GX e a monitorização remota através do portal VRM. A proteção IP65 torna-o especialmente adequado para ambientes sujeitos a pó, humidade e salpicos.
PRINCIPAIS CARACTERÍSTICAS

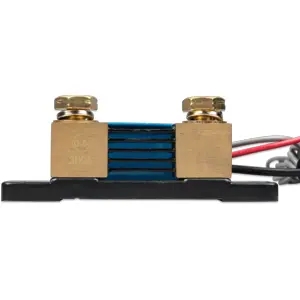

◆ Shunt integrado de 300 A / 50 mV
◆ Proteção IP65 contra pó e projeções de água
◆ Ligação Bluetooth integrada
◆ Configuração e monitorização através da aplicação VictronConnect
◆ Medição do estado de carga, tensão, corrente, potência e autonomia restante
◆ Registo de dados históricos e tendências de utilização
◆ Porta VE.Direct para ligação a dispositivos GX
◆ Compatível com monitorização remota através do portal VRM
◆ Entrada auxiliar configurável
◆ Monitorização opcional de uma segunda bateria, do ponto médio ou da temperatura
◆ Possibilidade de utilização como medidor de energia CC
◆ Adequado para baterias de chumbo-ácido, AGM, GEL e lítio
◆ Sem necessidade de visor dedicado
ESPECIFICAÇÕES
• Identificação
- Marca: Victron Energy
- Modelo: SmartShunt 300 A IP65
- Referência: SHU065130050
- Corrente nominal: 300 A
- Tensão nominal do shunt: 50 mV
• Alimentação
- Intervalo de tensão de alimentação: 6.5 V CC a 70 V CC
- Consumo de corrente: <1 mA
- Intervalo de tensão da entrada auxiliar: 6.5 V CC a 70 V CC
• Monitorização
- Capacidade configurável da bateria: 1 Ah a 9999 Ah
- Parâmetros monitorizados:
· Estado de carga
· Tensão da bateria
· Corrente de carga e descarga
· Potência
· Amperes-hora consumidos
· Tempo restante
· Dados históricos
· Tendências de utilização

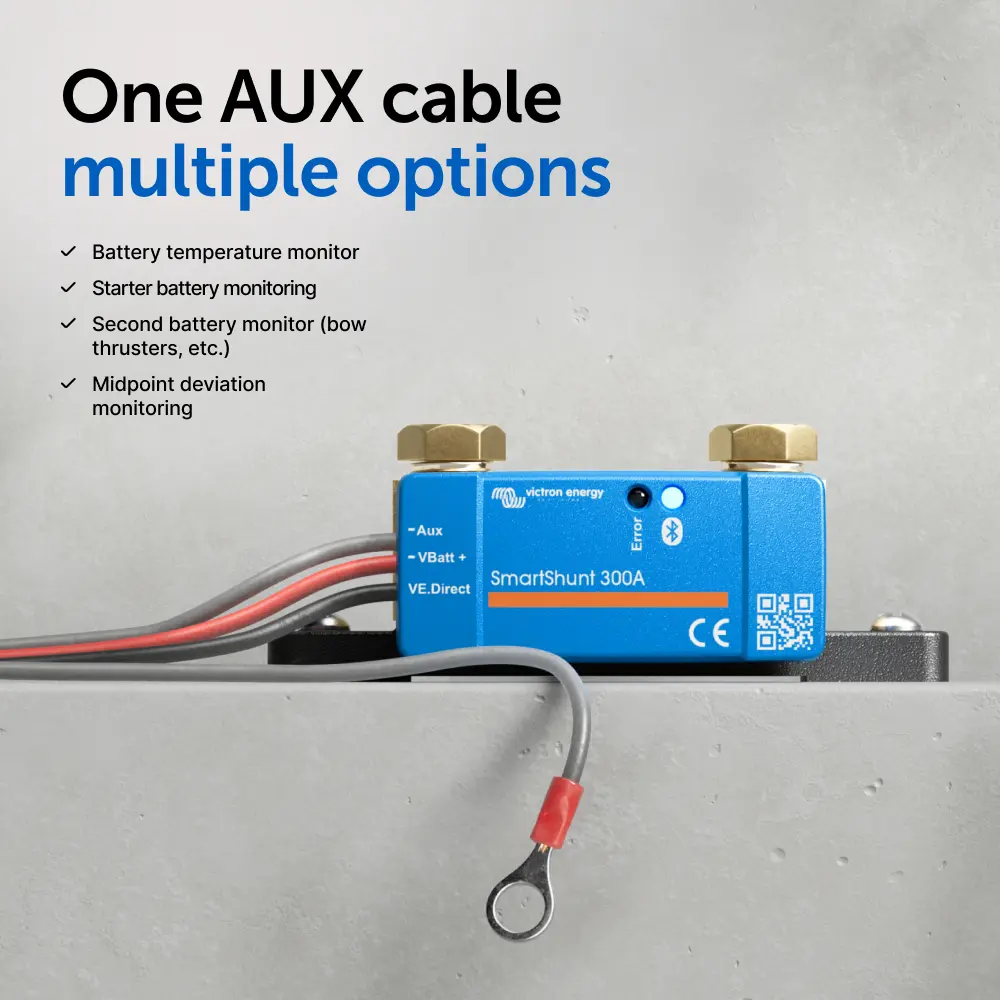

• Entrada auxiliar
- Funções configuráveis:
· Tensão de uma segunda bateria
· Tensão do ponto médio do banco de baterias
· Temperatura da bateria com sensor opcional
· Entrada desativada
• Resolução
- Corrente: 0.01 A
- Tensão: 0.01 V
- Amperes-hora: 0.1 Ah
- Estado de carga: 0.1 %
- Tempo restante: 1 min
- Temperatura: 1 °C
• Precisão
- Medição de corrente: ±0.4 %
- Medição de tensão: ±0.3 %
• Temperatura
- Temperatura de funcionamento: -40 °C a 50 °C
- Intervalo de medição de temperatura: -20 °C a 50 °C
• Comunicações
- Bluetooth: Integrado
- Aplicação: VictronConnect
- Porta de comunicação: VE.Direct
- Compatibilidade:
· Dispositivos GX
· Portal VRM
· Rede VE.Smart

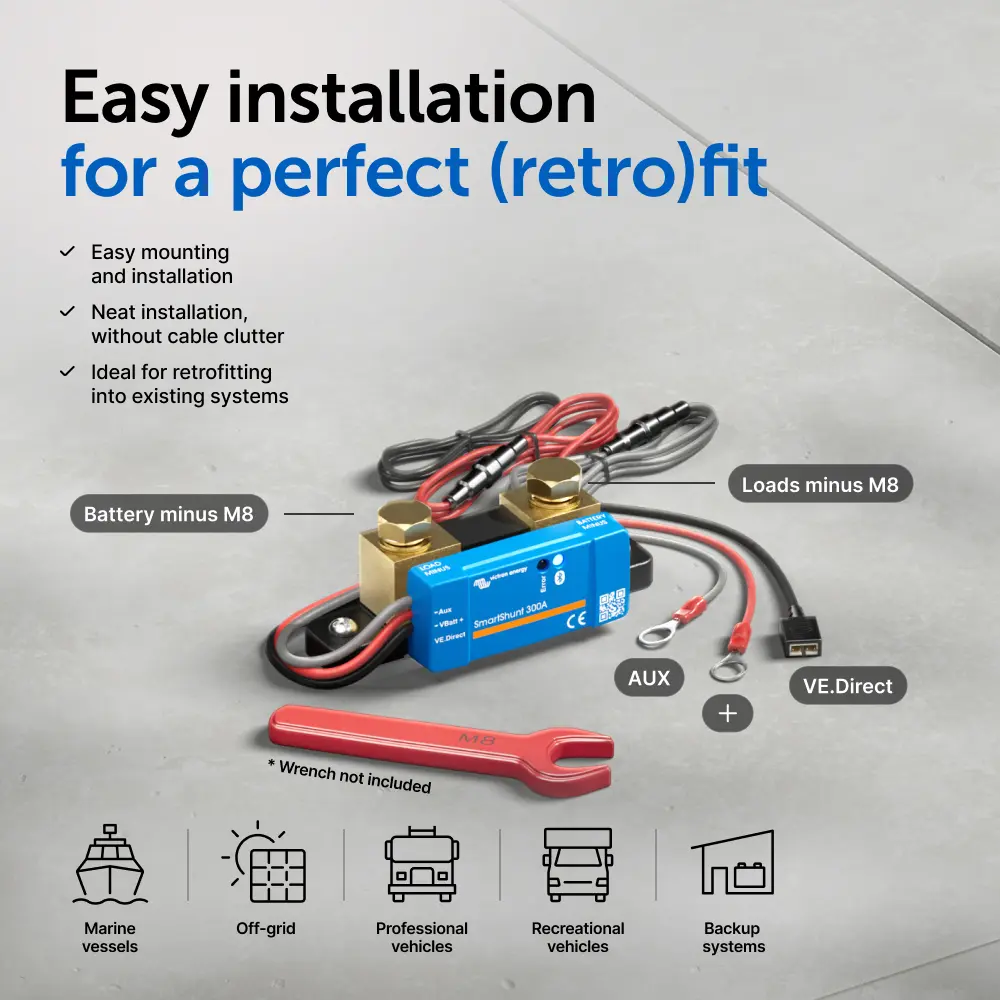

• Ligações
- Terminal BATTERY MINUS: M8
- Terminal LOAD MINUS: M8
- Binário máximo de aperto: 10 Nm
- Ligação VE.Direct: Ficha VE.Direct
- Ligação VBatt+: Terminal em olhal M8
- Ligação Aux: Terminal em olhal M8
• Construção
- Classe de proteção: IP65
- Dimensões aproximadas: 120 x 44 x 38 mm
- Orifícios de montagem: 2 x 6.5 mm
• Normas
- Segurança: EN 60335-1
- Emissões e imunidade:
· EN IEC 61000-6-1
· EN IEC 61000-6-2
· EN IEC 61000-6-3
- Aplicações automóveis: EN 50498
CONTEÚDO DA EMBALAGEM

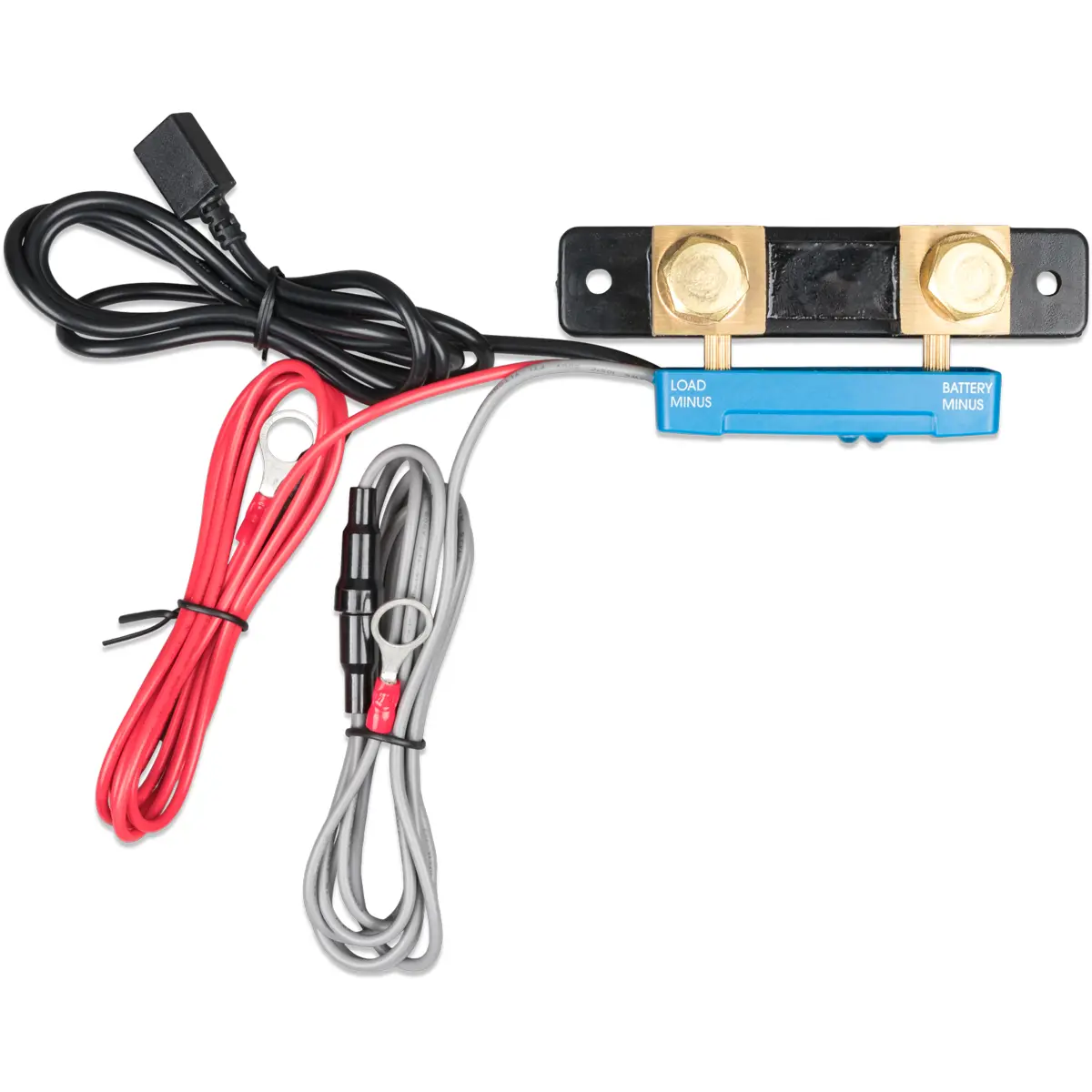

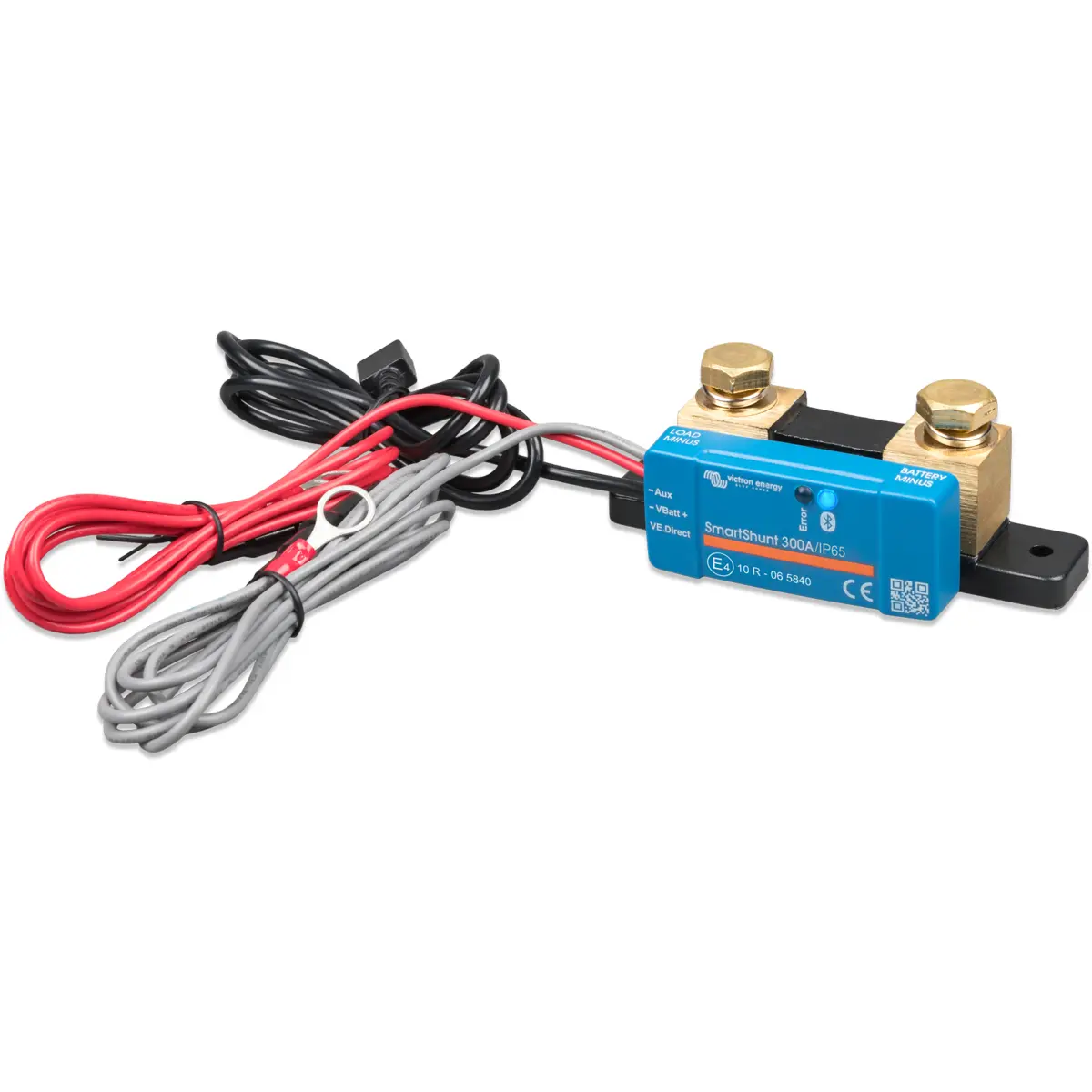

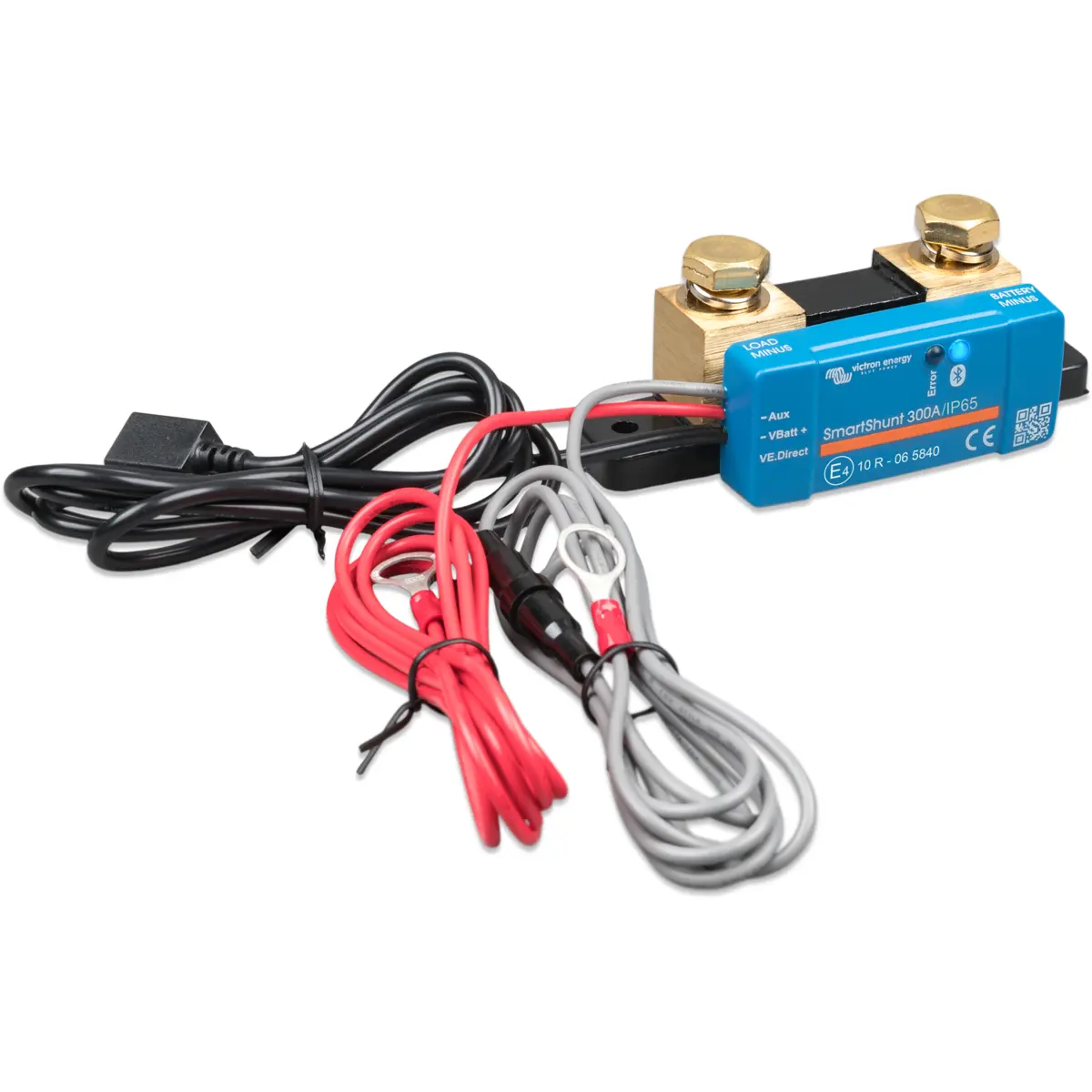

• SmartShunt 300 A IP65
• Cabos integrados para alimentação e entrada auxiliar
• Fusíveis de 1 A integrados nos cabos de medição
NOTAS
◆ O smartphone ou tablet funciona como visor através da aplicação VictronConnect.
◆ O cabo VE.Direct não está incluído e é necessário para a ligação direta a um dispositivo GX.
◆ O sensor de temperatura é opcional e deve ser adquirido separadamente.
◆ Os parafusos de montagem não estão incluídos.
◆ O SmartShunt não possui alarme sonoro nem relé programável.
◆ Os alarmes são apresentados na aplicação VictronConnect, num dispositivo GX ou no portal VRM.
◆ Todas as cargas, inversores e carregadores devem ser ligados ao lado LOAD MINUS para que a corrente seja corretamente contabilizada.
