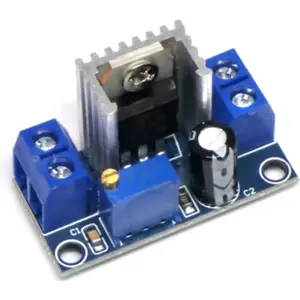

LM317 - Módulo regulador de tensão linear - Step Down VDC

O módulo regulador de tensão linear baseado no icónico LM317 é uma solução clássica e extremamente fiável para projetos que exigem uma alimentação estável e livre de ruído comutado. Ao contrário dos conversores digitais, este regulador linear destaca-se pela sua excelente regulação de carga e supressão de ondulação (ripple), tornando-o a escolha predileta para alimentar circuitos de áudio sensíveis, pré-amplificadores e instrumentação de precisão. Com uma interface de ajuste simples através de potenciómetro e proteção integrada contra sobrecargas, esta placa é uma ferramenta versátil tanto para bancadas de teste como para integração em dispositivos eletrónicos permanentes.

PRINCIPAIS CARACTERÍSTICAS
◆ Regulação linear de alta precisão para uma saída de tensão limpa e estável.
◆ Proteção interna contra curto-circuito e sobrecarga térmica.
◆ Design compacto com potenciómetro de ajuste de precisão integrado.
◆ Ampla gama de tensão de entrada e saída.
◆ Excelente rejeição de ruído, ideal para aplicações de áudio analógico.

ESPECIFICAÇÕES
• Conversão e Regulação
  - Tipo de regulador: Linear (LDO de ajuste positivo)
    · Integrado principal: LM317
• Parâmetros de Entrada e Saída
  - Tensão de entrada: 4.2V a 40V DC
    · Tensão de saída: 1.25V a 37V DC (ajustável)
  - Corrente de saída: 1.5A (máxima teórica)
    · Corrente nominal recomendada: 0.1A a 0.5A (sem dissipação extra)
• Desempenho Térmico e Físico
  - Temperatura de operação: 0°C a 125°C
    · Diferencial de tensão mínimo (Vin-Vout): 3V

CONTEÚDO DA EMBALAGEM
* 1x Placa de Circuito Conversor DC-DC Step Down LM317 com dissipador de calor


NOTAS
* Por ser um regulador linear, a diferença entre a tensão de entrada e a de saída é dissipada sob a forma de calor. Quanto maior for esta diferença e a corrente consumida, maior será o aquecimento do componente.
* É obrigatória a utilização de um dissipador de calor adequado se a potência dissipada [(Vin - Vout) * Iout] exceder 1W-2W.
* Este módulo não possui proteção contra inversão de polaridade na entrada; verifique as ligações antes de alimentar o circuito.
* Para garantir a estabilidade da regulação, a tensão de entrada deve ser, pelo menos, 3V superior à tensão de saída pretendida.
