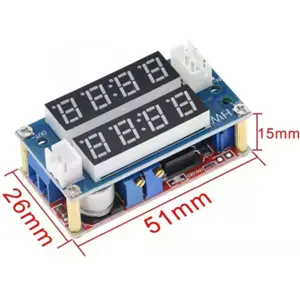

XL4015 - Módulo Conversor DC-DC ajustável 4VDC-38VDC(In) - 1.25VDC a 36VDC (Out) até 5A

O XL4015 é um potente conversor DC-DC step-down (buck) de alto rendimento, capaz de fornecer até 5A de corrente com uma eficiência excecional. Este módulo distingue-se pela sua versatilidade ao integrar controlo duplo: Tensão Constante (CV) e Corrente Constante (CC).

Esta funcionalidade torna-o a solução ideal não só para fontes de alimentação reguláveis, mas especificamente para o carregamento de baterias (Lítio, Ni-Cd/Ni-MH) e para a alimentação de drivers de LED. Com proteção integrada contra curto-circuitos e sobreaquecimento, o XL4015 combina fiabilidade e potência num formato compacto para projetos eletrônicos exigentes.

PRINCIPAIS CARACTERÍSTICAS
◆ Função CC/CV para carregamento de baterias e controlo de corrente em LEDs.
◆ Elevada capacidade de corrente de saída, até 5A (com dissipação térmica).
◆ Baixa tensão de ondulação (ripple) para uma alimentação estável.
◆ Indicadores LED de estado: carga, carga completa e limitação de corrente.
◆ Proteção contra curto-circuito e corte por excesso de temperatura.

ESPECIFICAÇÕES
• Conversão e Potência
  - Topologia: Step-down (Buck) não isolado
    · Frequência de comutação: 180 kHz
  - Eficiência de conversão: Até 96%
• Parâmetros de Entrada e Saída
  - Tensão de entrada: 4V a 38V DC
    · Tensão de saída: 1.25V a 36V DC (ajustável)
  - Corrente de saída: 0A a 5A
    · Potência máxima de saída: 75W
• Ambiente e Proteções
  - Temperatura de operação: -40°C a +85°C
    · Proteção térmica: Corte automático por sobreaquecimento
    · Proteção contra curto-circuito: Limitação de corrente

CONTEÚDO DA EMBALAGEM
* 1x Módulo Conversor DC-DC Step-down XL4015 5A

NOTAS
* Sendo um módulo step-down, a tensão de entrada deve ser, no mínimo, 1.5V superior à tensão de saída desejada.
* Para correntes superiores a 3.5A ou potências acima de 50W, é obrigatória a utilização do dissipador de calor.

* Este módulo não possui proteção contra inversão de polaridade na entrada; a ligação incorreta danificará o circuito instantaneamente uma vez que o XL4015 não tem proteção contra inversão de polaridade na entrada.

* Para carregar baterias, ajuste primeiro a tensão de saída (CV) e, de seguida, limite a corrente máxima (CC) de acordo com as especificações da bateria.
