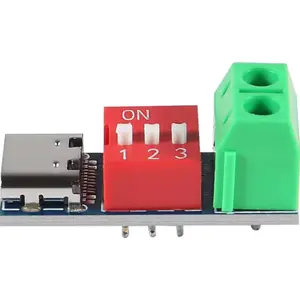

A Placa de Teste de Carregamento Rápido (Decoy/Trigger) é uma ferramenta indispensável para técnicos e entusiastas de eletrónica que pretendem extrair tensões específicas de fontes de alimentação e powerbanks modernos. Compatível com os protocolos Power Delivery (PD) e Quick Charge (QC), este módulo permite "negociar" com o carregador a saída de tensões fixas entre 5V e 20V. Ideal para alimentar computadores portáteis, routers, ferramentas elétricas ou projetos de prototipagem que exijam potências elevadas, esta placa elimina a necessidade de transformadores volumosos, convertendo qualquer carregador USB-C de alto desempenho numa fonte de alimentação DC versátil e compacta.
PRINCIPAIS CARACTERÍSTICAS
◆ Seletor de tensão ajustável para saídas de 5V, 9V, 12V, 15V e 20V.
◆ Compatibilidade universal com protocolos de carregamento rápido PD 2.0/3.0 e QC 2.0/3.0.
◆ Indicadores LED integrados para confirmação visual da tensão selecionada.
◆ Suporte para correntes elevadas, permitindo potências até 100W (conforme a fonte).
◆ Formato miniatura com terminais de soldadura robustos para integração em projetos.
ESPECIFICAÇÕES
• Entrada e Protocolos
- Interface de entrada: USB Type-C fêmea
· Protocolos suportados: PD2.0/3.0, QC2.0/3.0, AFC
• Saída de Energia
- Tensões selecionáveis: 5V, 9V, 12V, 15V, 20V
· Corrente máxima: Até 5A (dependente do cabo e do carregador)
· Potência máxima suportada: 100W
• Interfaces e Controlo
- Método de ajuste: Botão de pressão ou interruptores DIP (conforme versão)
· Conetores de saída: Terminais de soldadura (+/-)
• Dimensões e Construção
- Material do PCB: FR-4 de alta densidade
· Indicadores: LEDs de estado de tensão
CONTEÚDO DA EMBALAGEM
• 1x Placa de Teste/Trigger de Carregamento Rápido QC/PD
⚠ ATENÇÃO ⚠• A saída disponibiliza diretamente a tensão selecionada (até 20 V), sem qualquer mecanismo de negociação com o dispositivo ligado, verifique sempre a polaridade e a tensão com um multímetro antes de ligar o seu dispositivo para evitar danos por sobretensão.
• A ligação de dispositivos concebidos apenas para funcionamento a voltagens diferentes das configuradas pode causar danos permanentes.
• Este módulo deve ser utilizado exclusivamente por utilizadores com conhecimentos técnicos adequados e apenas com equipamentos preparados para a tensão selecionada.
NOTAS
• A placa não é um conversor Boost/Buck; ela apenas solicita à fonte a tensão que esta já é capaz de fornecer. Se o seu carregador não suportar 20V, a placa fornecerá a tensão máxima disponível imediatamente abaixo.
• Para atingir os 100W (20V/5A), é obrigatório utilizar um cabo USB-C com chip E-Marker capaz de suportar essa corrente.
Posição off (baixo) = 0
Posição ON (cima) = 1
