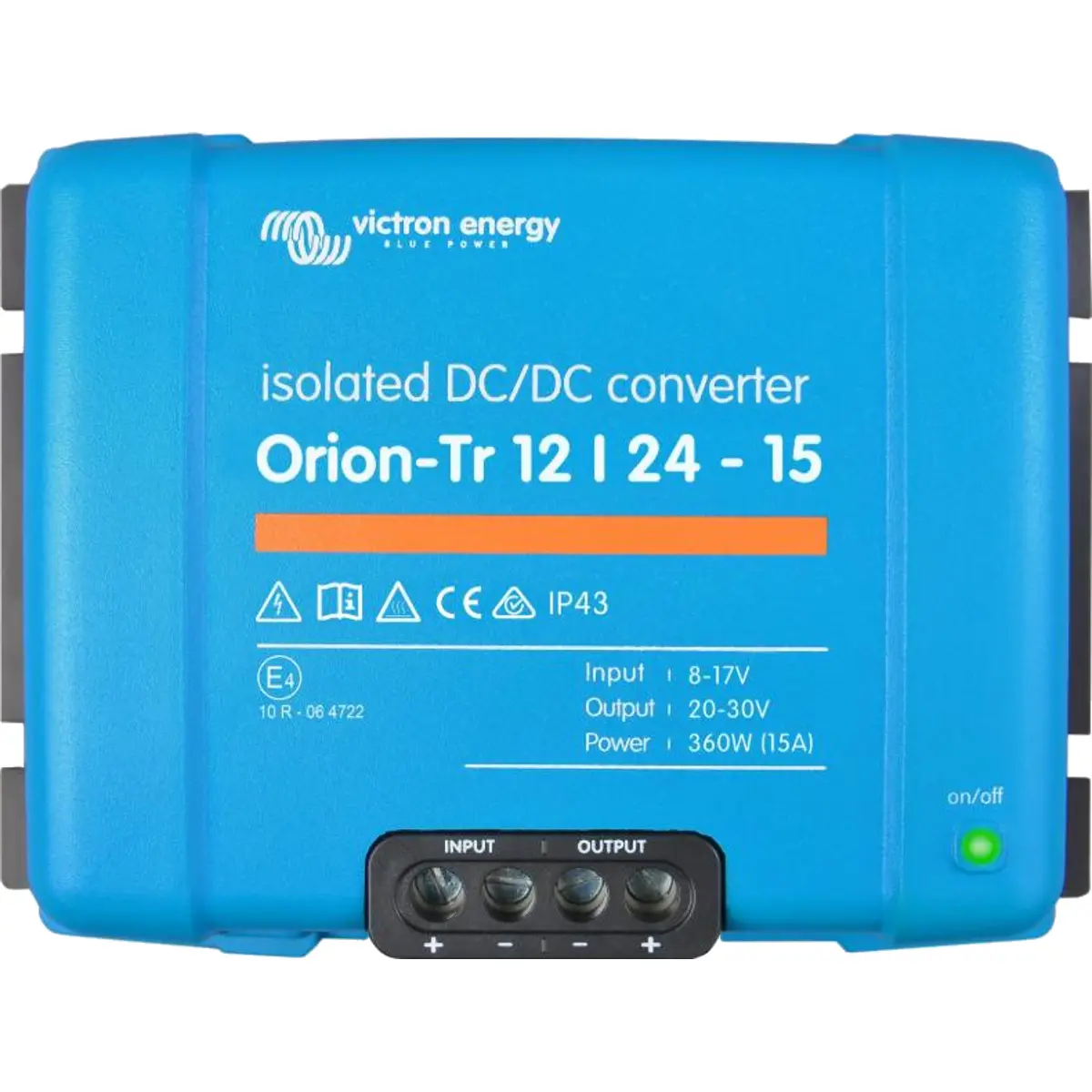

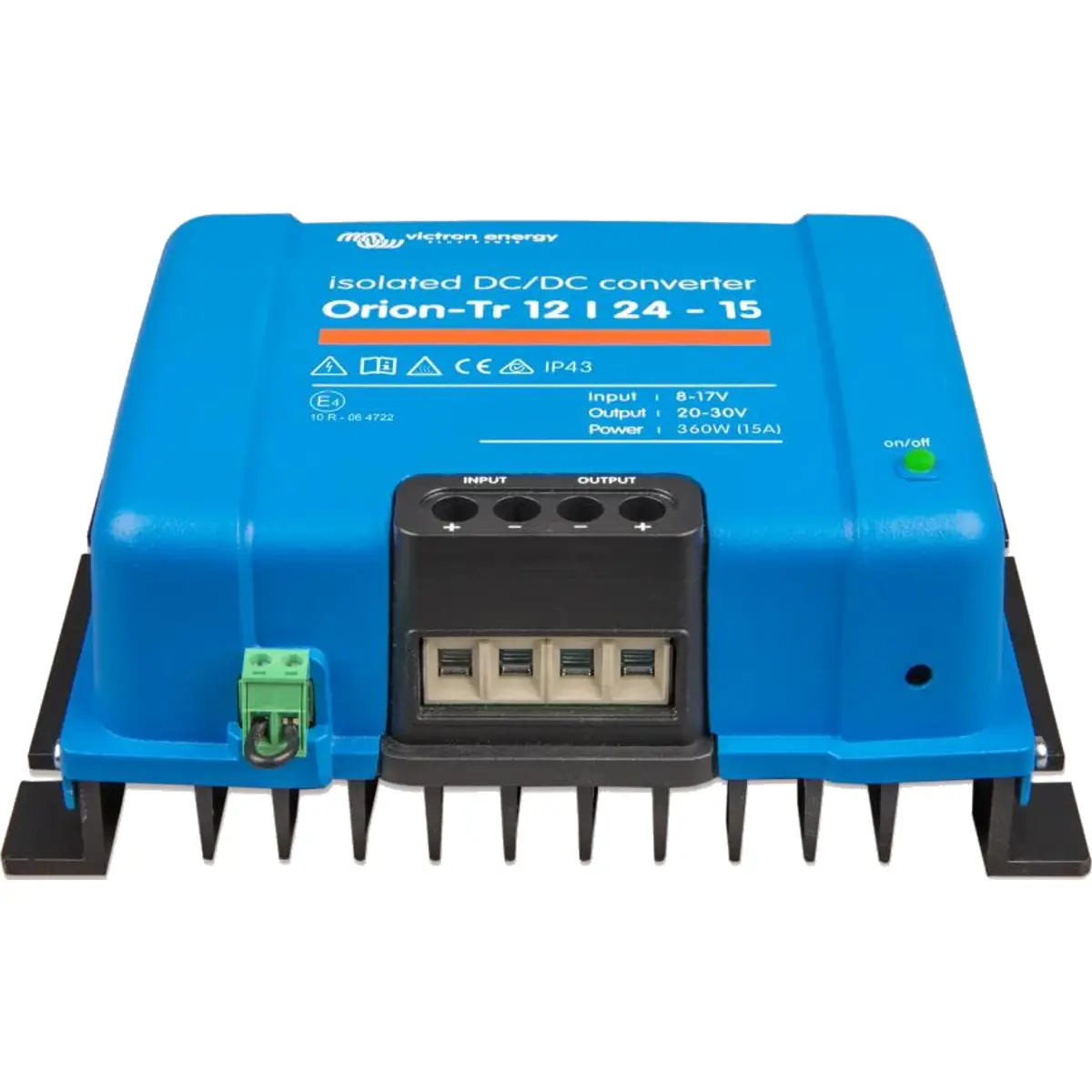

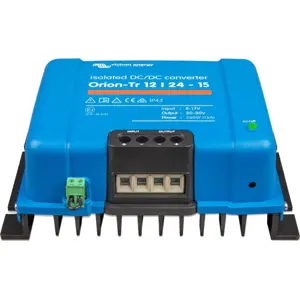

O Orion-Tr 12/24-15 (360W) é um conversor CC-CC isolado da Victron Energy, concebido para fornecer uma tensão de saída de 24V estável e regulável a partir de uma entrada de 12V, com isolamento galvânico total entre entrada, saída e caixa. Robusto e fiável, é indicado para aplicações onde é necessária uma conversão de tensão eficiente e protegida, com proteção contra curto-circuitos e possibilidade de ligação em paralelo para aumentar a corrente de saída.
PRINCIPAIS CARACTERÍSTICAS
- Isolamento galvânico entre entrada, saída e caixa
- Terminal de ligar/desligar remoto, eliminando a necessidade de um interruptor de corrente elevada na cablagem de entrada
- Proteção contra curto-circuitos
- Possibilidade de ligação em paralelo de um número ilimitado de unidades para aumentar a corrente de saída
- Proteção para temperatura elevada, com redução automática da corrente de saída
- Proteção IP43 (com instalação dos terminais de parafuso orientados para baixo)
- Terminais de parafuso, sem necessidade de ferramentas especiais para a instalação
- Fusível de entrada interno não substituível (modelo com entrada de 12V)
- Tensão de saída regulável (função buck-boost)
ESPECIFICAÇÕES
- Intervalo da tensão de entrada: 8–17 V
- Corte por subtensão: 7 V
- Reinício por subtensão: 7,5 V
- Tensão de saída nominal: 24,2 V
- Intervalo de regulação da tensão de saída: 18–30 V
- Tolerância da tensão de saída: +/- 0,2 V
- Ruído de saída: 2 mV rms
- Corrente e potência de saída:
- Corrente de saída contínua com tensão de saída nominal a 40ºC: 15 A
- Corrente de saída máxima (10 s) com tensão de saída nominal: 25 A
- Corrente de saída de curto-circuito: 40 A
- Potência de saída contínua a 25ºC: 430 W
- Potência de saída contínua a 40ºC: 360 W
- Eficiência: 88%
- Consumo de corrente:
- Corrente de entrada sem carga: < 100 mA
- Consumo de corrente quando desativado através da porta remota: < 200 µA
- Isolamento galvânico: 200 VCC entre entrada, saída e caixa
- Condições ambientais:
- Temperatura de funcionamento: -20ºC a +55ºC (redução de 3% por ºC acima dos 40ºC)
- Humidade: máx. 95% sem condensação
- Ligação e dimensões físicas:
- Ligação CC: terminais de parafuso
- Secção máxima do cabo: 16 mm² (AWG6)
- Peso: 1,8 kg (4 lb)
- Dimensões (al x la x pr): 130 x 186 x 80 mm (5,1 x 7,3 x 3,2 polegadas)
- Normas:
- Segurança: EN 60950
- Emissão: EN 61000-6-3, EN 55014-1
- Imunidade: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Diretiva Automóvel: ECE R10-5
NOTAS
- Este conversor não se destina ao carregamento de baterias; para essa aplicação, a Victron Energy recomenda a utilização de um Orion-Tr Smart.
- O fusível de entrada é não substituível e está presente apenas nos modelos com entrada de 12 V e 24 V, como é o caso deste modelo.
- A proteção IP43 só é garantida com a instalação dos terminais de parafuso orientados para baixo.
- Se a tensão de saída for definida igual ou inferior ao valor nominal, permanece estável dentro do intervalo de tensão de entrada especificado (função buck-boost). Se for ajustada acima do valor nominal numa determinada percentagem, a tensão de entrada mínima na qual a tensão de saída permanece estável aumenta na mesma percentagem.
