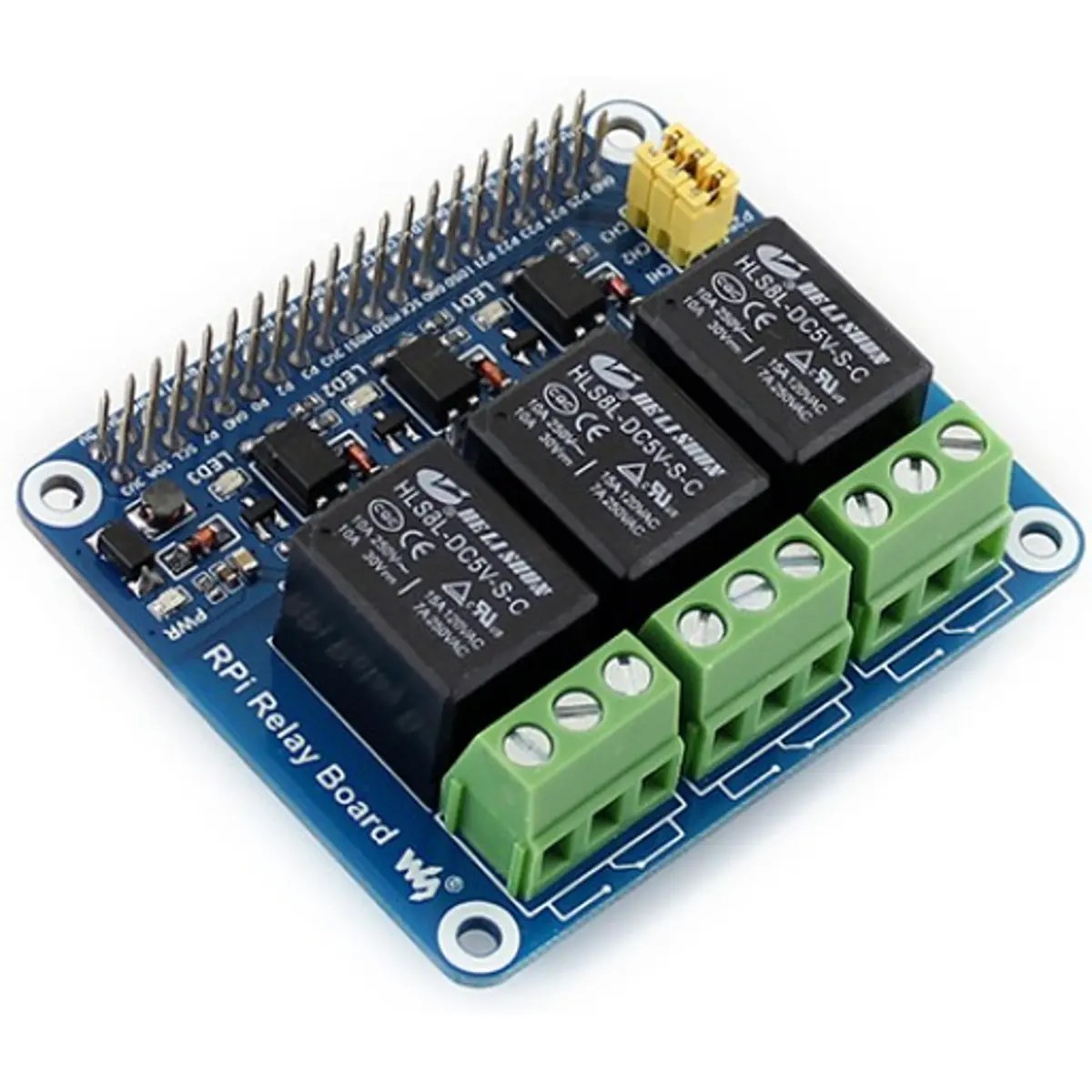

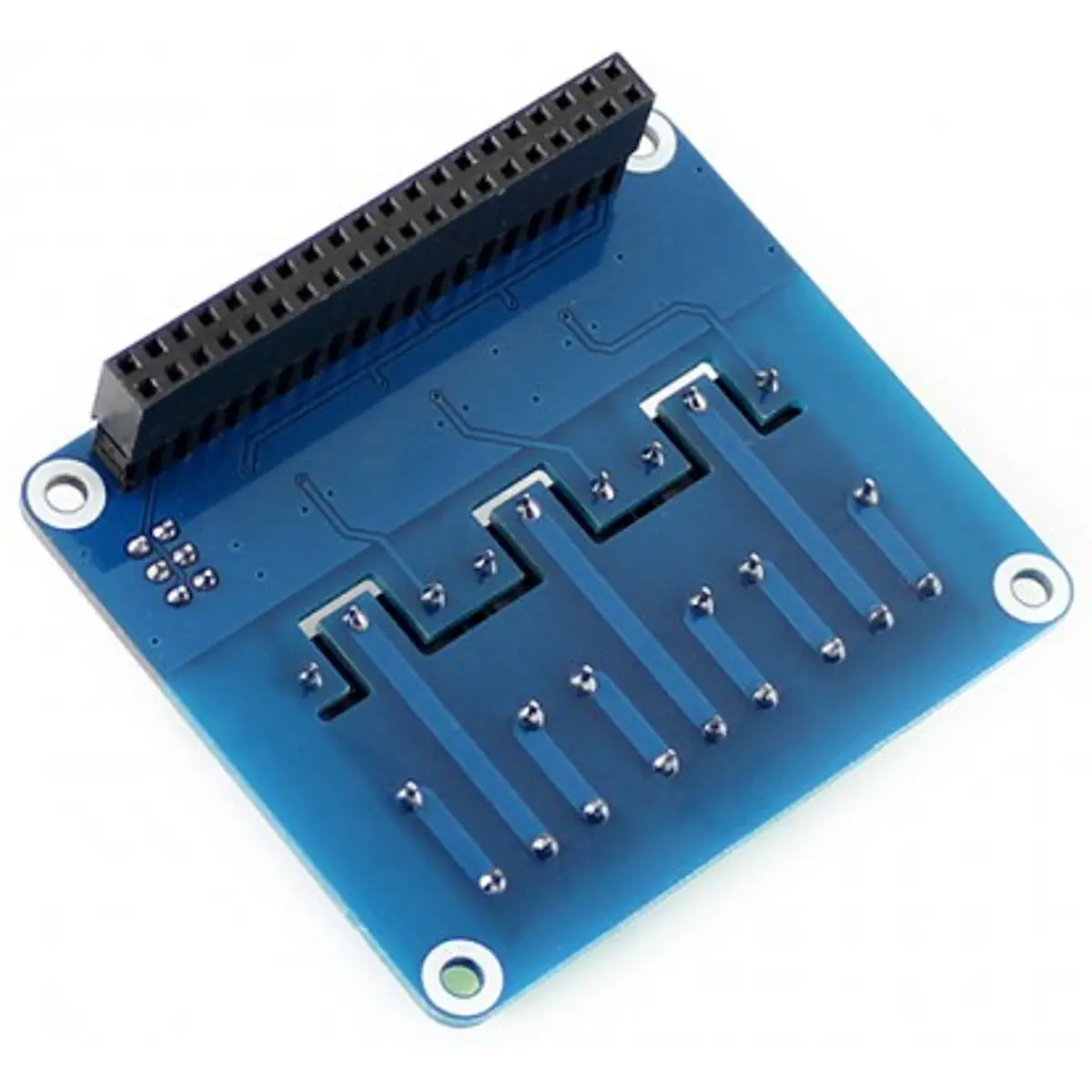

A Placa de Expansão de Relés da Waveshare (SKU 11638) permite ao seu Raspberry Pi controlar cargas de maior tensão e corrente, como lâmpadas, pequenos motores ou eletrodomésticos, através de relés eletromecânicos confiáveis. Esta placa com interface direta ao cabeçalho GPIO de 40 pinos da Raspberry Pi torna simples e segura a integração de dispositivos AC ou DC em projetos de automação, controlo e prototipagem.
Graças ao isolamento foto-acoplado, indicadores LED para cada relé e à possibilidade de seleção de pinos de controlo por jumper, este módulo é ideal para aplicações domésticas inteligentes, equipamentos industriais leves ou laboratórios de desenvolvimento.
PRINCIPAIS CARACTERÍSTICAS
✅ Compatibilidade direta com o cabeçalho Raspberry Pi de 40 pinos, sem necessidade de adaptadores externos, suportando todas as versões padrão desta interface.
✅ Relés de alta qualidade capazes de comutar até 5 A a 250 V AC ou 5 A a 30 V DC, adequados para controlar equipamentos elétricos comuns.
✅ Isolamento foto-acoplado entre os sinais da Raspberry Pi e os circuitos de potência, para maior segurança e redução de interferências.
✅ LEDs de indicação por canal para monitorização visual do estado de cada relé, facilitando depuração e operação.
✅ Seleção de pinos de controlo por jumper (“Relay_JMP”), permitindo usar os pinos GPIO padrão do exemplo ou ligações personalizadas.
✅ Bornes de parafuso robustos para ligação de cargas externas, simplificando a instalação elétrica.
✅ Inclui recursos de desenvolvimento e exemplos de código em Python, Shell, wiringPi e bcm2835 para um rápido arranque.
ESPECIFICAÇÕES TÉCNICAS
◾ Modelo: Waveshare RPi Relay Board – SKU 11638
◾ Tipo: Placa de expansão de relés para Raspberry Pi
◾ Compatibilidade: Raspberry Pi com cabeçalho GPIO de 40 pinos
◾ Canal de relés: 3 canais com controlo independente
◾ Forma de contacto: SPDT – Normalmente Aberto (NO) / Normalmente Fechado (NC)
◾ Capacidade de carga por relé: Até 5 A a 250 V AC ou 5 A a 30 V DC
◾ Tensão de alimentação: 5 V DC (fornecida pela Raspberry Pi ou fonte externa)
◾ Sinal de controlo (trigger): Compatível com 3,3 V/5 V GPIO
◾ Corrente de acionamento por canal: Aprox. 6 mA
◾ Indicadores LED: Estado de cada relé e indicação de sinal ativo
◾ Interface de controlo: Jumpers para seleção de pinos ou ligação personalizada
◾ Conectores de carga: Bornes de parafuso (terminal block)
◾ Dimensões: Aproximadamente 85 × 56 mm (dimensões típicas de placa; confirmar pelo fabricante).
◾ Conteúdo da embalagem:
- Placa de expansão de relés Waveshare RPi
- Pack de parafusos para fixação
NOTAS DE UTILIZAÇÃO
◆ Esta placa utiliza lógica “active low”, ou seja, os relés são ativados quando o nível GPIO é baixo (LOW).
◆ Para aplicações com muitas cargas ou maiores picos de corrente, recomenda-se alimentar o módulo a partir de uma fonte 5 V externa estável em vez de apenas pelo GPIO da Raspberry Pi.
◆ Embora otimizada para Raspberry Pi, a placa pode funcionar com outros SBCs com cabeçalho GPIO de 40 pinos compatível, como o Jetson Nano ou placas similares (com cuidados de ligação).
