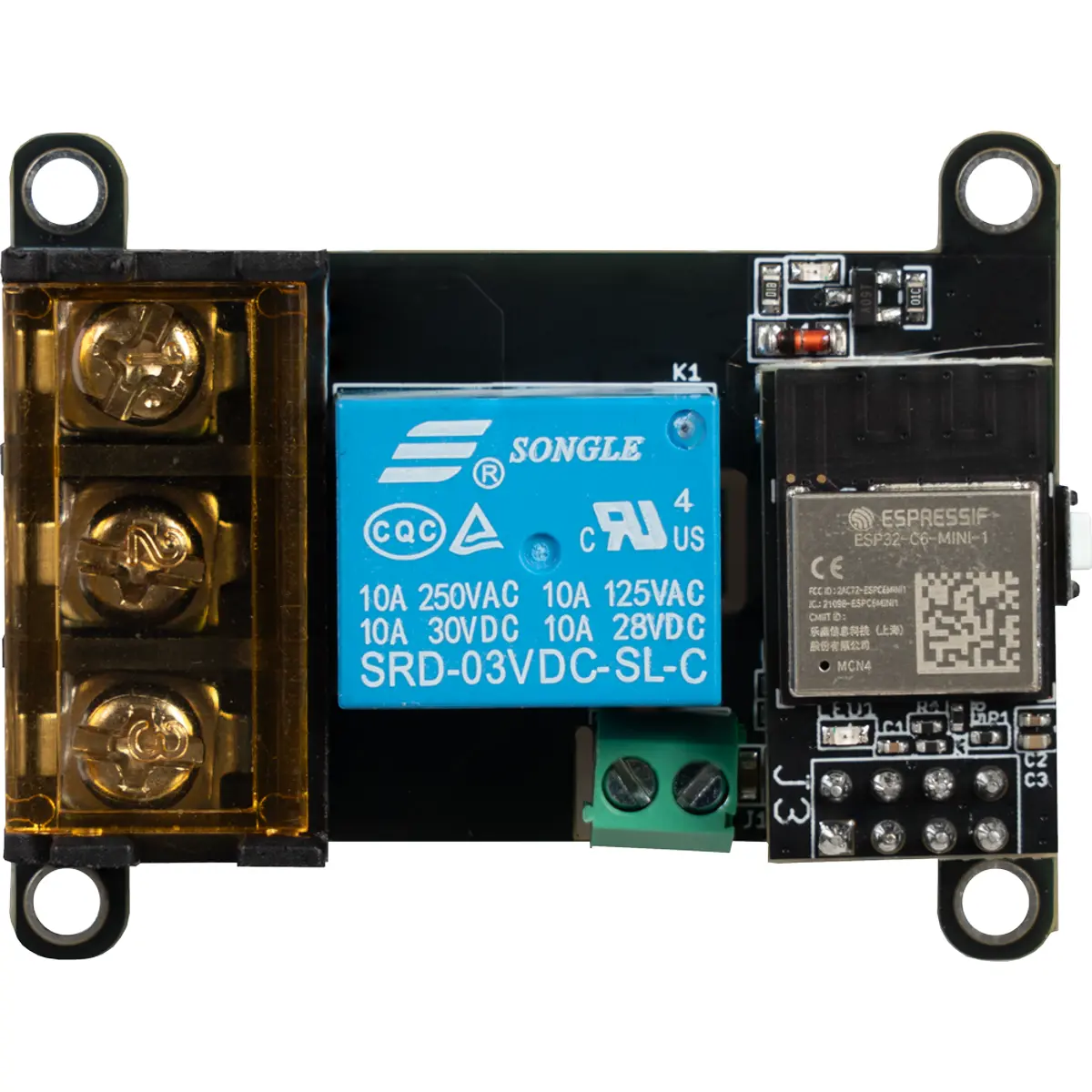

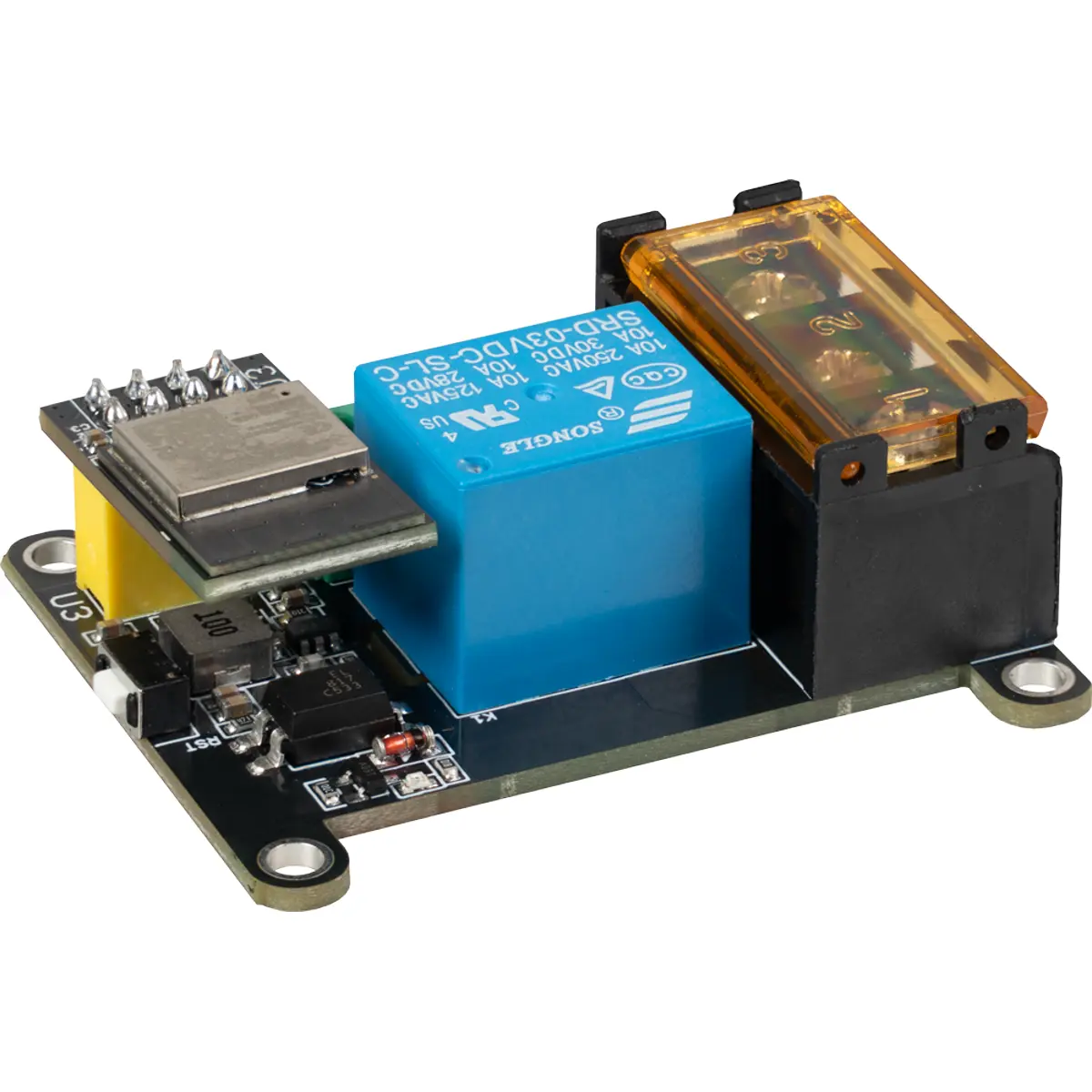

O SBC-ESP32-RM01 é um módulo de relé compacto baseado no ESP32-C6, concebido para aplicações de automação, controlo remoto e projetos IoT avançados. Combina conectividade sem fios de última geração com uma capacidade de comutação robusta, permitindo integrar o controlo de cargas elétricas em sistemas inteligentes de forma flexível e fiável.
Baseado no módulo ESP32-C6-Mini-1 da Espressif, este dispositivo suporta Wi-Fi 6, Bluetooth 5 LE e IEEE 802.15.4 (Zigbee / Thread) ao nível de hardware, sendo ideal para domótica, automação industrial ligeira e projetos de desenvolvimento. O relé eletromecânico integrado permite a comutação segura de cargas AC ou DC, enquanto a alimentação entre 5 e 12 V DC e os bornes de ligação facilitam a instalação e integração em diferentes cenários.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo de relé com microcontrolador ESP32-C6 integrado
◆ Hardware com suporte para Wi-Fi 6 (802.11ax), Bluetooth 5 LE e Zigbee / Thread
◆ Relé eletromecânico de alta potência para cargas AC e DC
◆ Contactos comutados do tipo SPDT (NA / NF)
◆ Alimentação da placa entre 5 e 12 V DC
◆ Controlo direto do relé através do GPIO IO9
◆ Botão de reset integrado para reinício e programação
◆ Formato compacto com bornes de ligação para instalação simplificada
ESPECIFICAÇÕES
• Microcontrolador: ESP32-C6-Mini-1 (Espressif)
• Alimentação
- Tensão de alimentação da placa: DC 5 – 12 V
· Tensão de funcionamento do microcontrolador: 3,3 V
• Relé
- Tipo: Relé eletromecânico
- Configuração dos contactos: SPDT (COM / NA / NF)
- Capacidade de carga:
· 10 A / 250 V AC
· 10 A / 30 V DC
- Pino de controlo do relé: IO9
• Comunicação sem fios
- Wi-Fi: 2,4 GHz Wi-Fi 6 (802.11ax)
- Bluetooth: Bluetooth 5 Low Energy
- IEEE 802.15.4: Zigbee / Thread
• Ligações

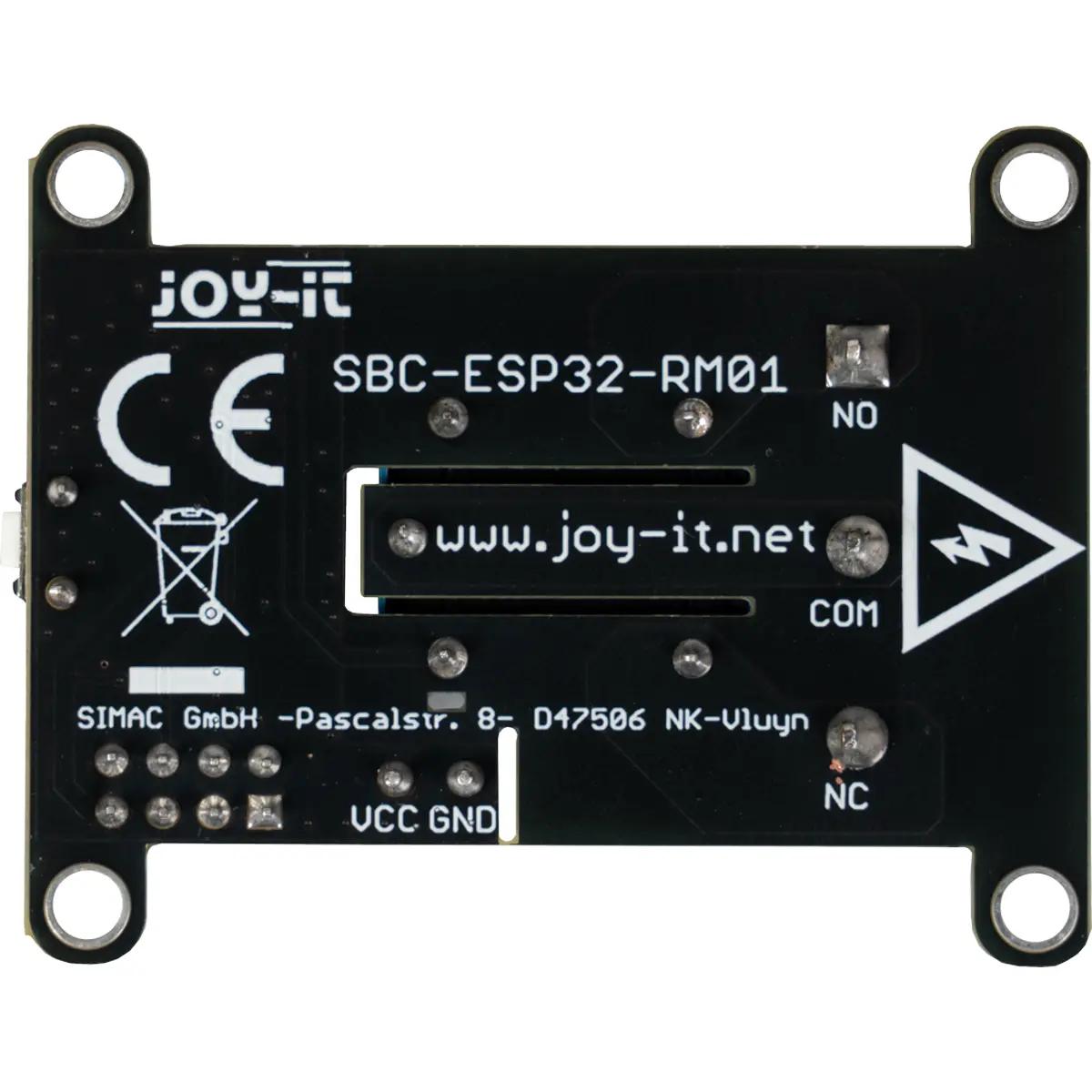

- Bornes do relé: bloco terminal de 3 pinos (COM / NA / NF)
- Alimentação: bloco terminal de 2 pinos

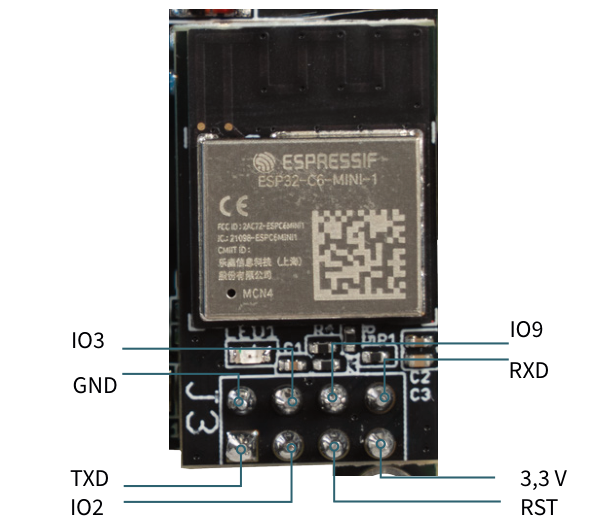

• Interface de programação: UART (RXD / TXD)
• Características adicionais: Botão de reset integrado
• Dimensões: 55 × 42 × 20 mm
• Peso: Aproximadamente 30 g
CONTEÚDO DA EMBALAGEM
• Módulo de relé SBC-ESP32-RM01
• Módulo ESP32-C6-Mini-1
NOTAS
• O módulo não inclui ficha USB; a programação é efetuada via UART com adaptador USB-serial externo.
• As funcionalidades Wi-Fi, Bluetooth, Zigbee ou Thread dependem do firmware desenvolvido ou instalado pelo utilizador.
• Adequado para controlo de iluminação, motores e outras cargas elétricas dentro dos limites especificados.
• O manuseamento de cargas de rede (230 V AC) deve ser efetuado apenas por pessoal qualificado.
• Destinado a utilização em ambientes interiores e secos.
