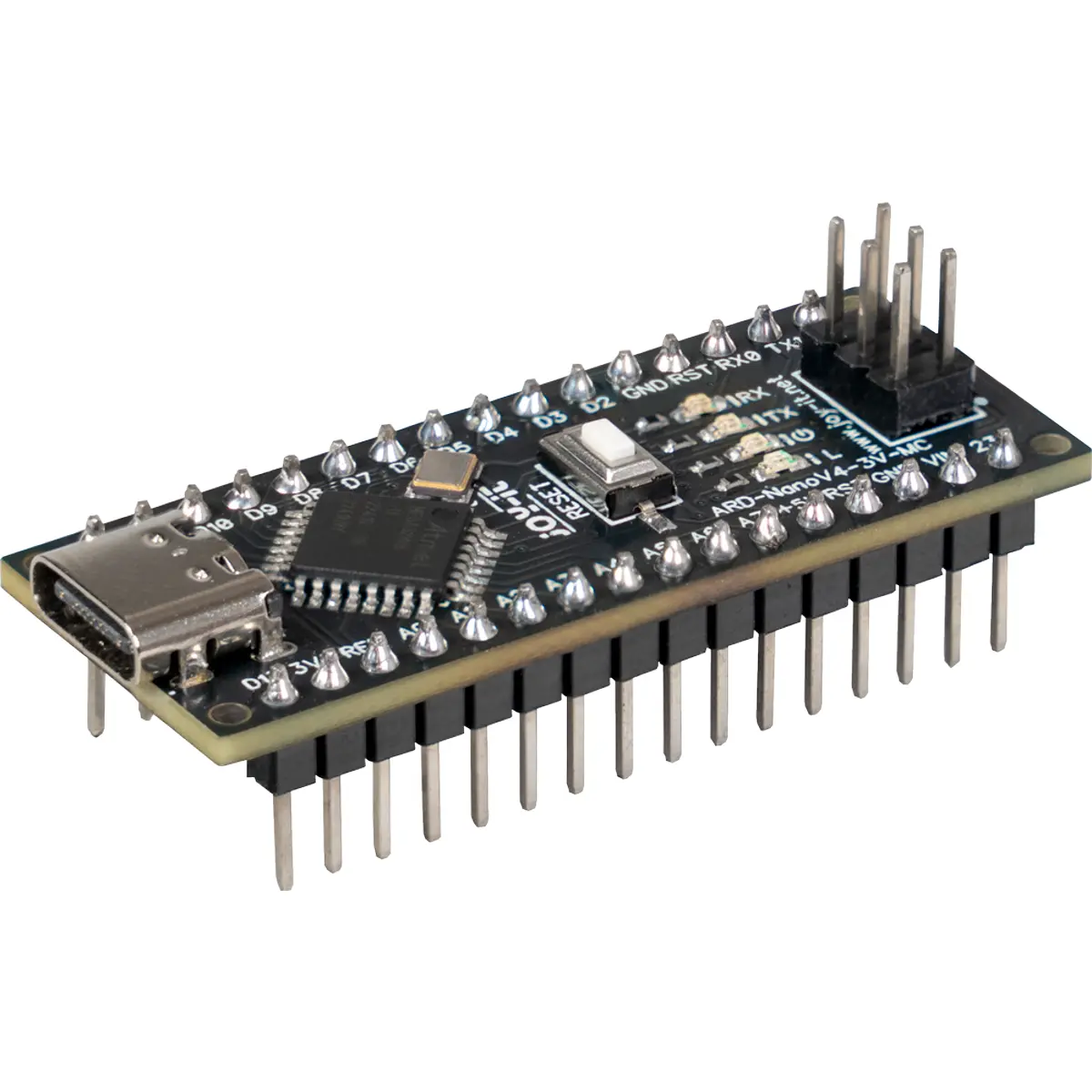

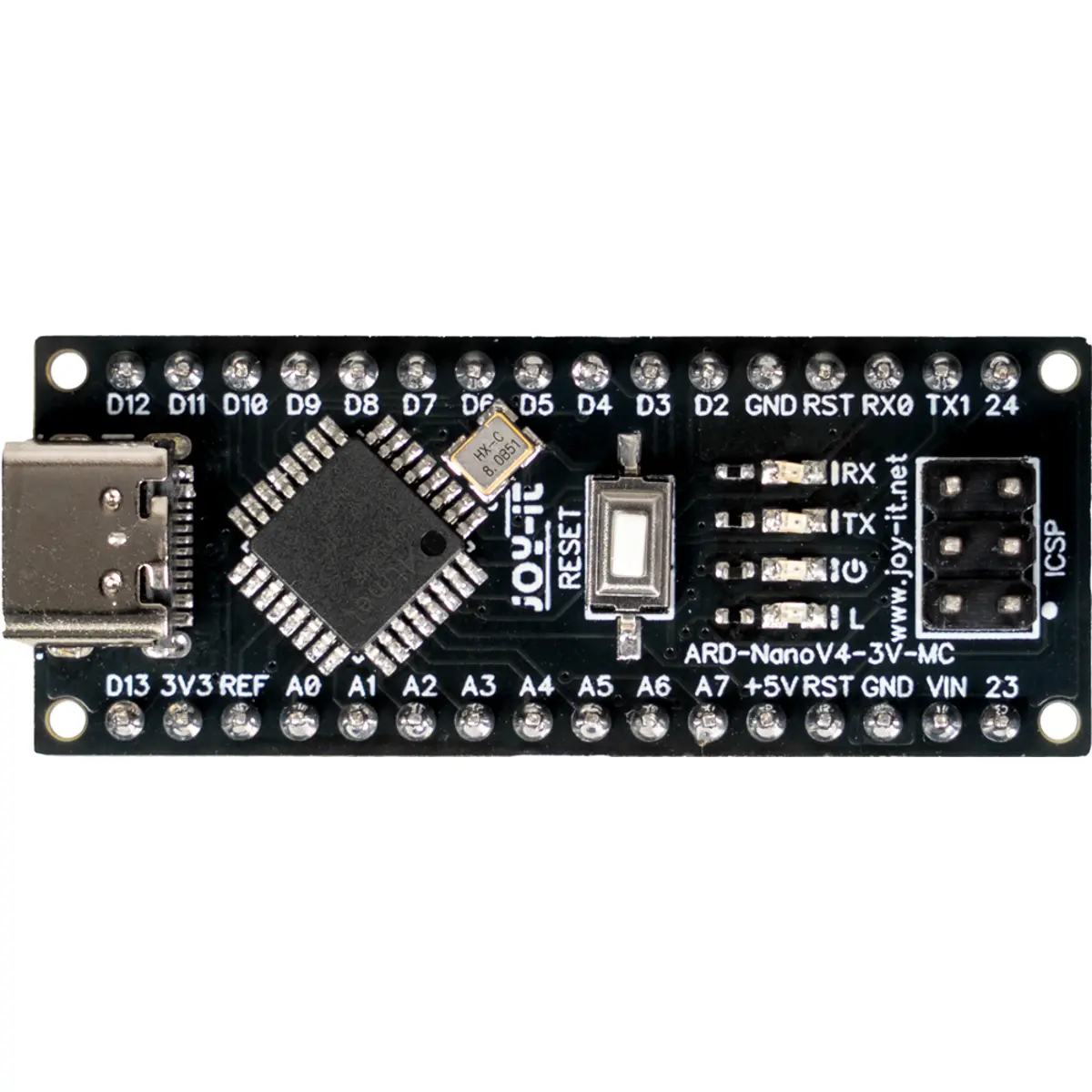

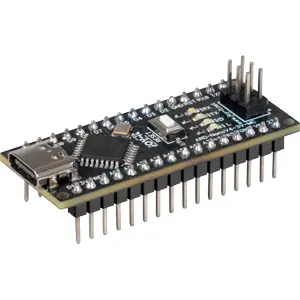

O ARD-NanoV4-3V-MC é uma placa microcontroladora ultracompacta, desenvolvida para aplicações embebidas e utilização direta em placas de ensaio, graças aos pinos de ligação posicionados na parte inferior. Totalmente compatível com Arduino, utiliza o bootloader MiniCore, garantindo elevada compatibilidade com bibliotecas existentes e maior flexibilidade de configuração.
Equipada com interface USB Type-C, permite alimentação e programação direta do microcontrolador. Opera de fábrica a 3,3 V, sendo possível alternar para 5 V através de uma ponte de solda. Em comparação com a versão standard, esta variante MiniCore disponibiliza pinos de I/O adicionais e interfaces de hardware extra para I2C e SPI, tornando-a especialmente adequada para aplicações mais exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ Microcontrolador ATmega328PB totalmente compatível com Arduino
◆ Bootloader MiniCore para maior flexibilidade e compatibilidade de software
◆ Interface USB Type-C para alimentação e programação
◆ Nível lógico selecionável entre 3.3 V e 5 V através de ponte de solda
◆ Interfaces de hardware I2C e SPI adicionais face à versão standard
◆ Oscilador de alta precisão otimizado para medições temporais exigentes
◆ Formato ultracompacto ideal para protótipos e aplicações embebidas
ESPECIFICAÇÕES
• Microcontrolador
- Atmel ATmega328PB
· Compatível com Arduino através de bootloader MiniCore
• Frequência de relógio
- 8 MHz
· Desvio: ±10 ppm (±0,001 %)
• Nível lógico
- 3,3 V / 5 V
· Selecionável por ponte de solda
• Entradas / Saídas
- Pinos analógicos: 8
- Pinos digitais: 14
· 6 com suporte PWM
· Pinos de I/O adicionais face ao modelo ARD-NanoV4-3V
• Corrente DC por pino I/O
- Até 40 mA
• Memória
- Flash: 32 kB
· 2 kB reservados para bootloader
- SRAM: 2 kB
- EEPROM: 1 kB
• Alimentação
- Vin (pino): 7 – 12 V
- USB Type-C: 5 V
• Consumo de energia
- Aproximadamente 30 mA
• Características físicas
- Dimensões: 18,5 × 47 × 18,5 mm
- Peso: 7 g
NOTAS
◆ A placa é fornecida de fábrica configurada para funcionamento a 3.3 V.
◆ A comutação para 5 V é efetuada através de uma ponte de solda localizada na parte inferior da placa.
◆ Após a alteração para 5 V, todos os pinos de entrada/saída passam a operar a esse nível lógico.
◆ Apenas devem ser utilizados sensores e módulos compatíveis com 5 V após a comutação, sob risco de danos permanentes.
◆ Esta versão requer a configuração correta do ambiente Arduino com o MiniCore Board Manager para funcionamento adequado.
◆ Este microcontrolador vem com o bootloader MiniCore (MCUdude), que oferece maior flexibilidade de configuração no Arduino IDE, permitindo selecionar explicitamente o microcontrolador ATmega328PB, a frequência de relógio externa de 8 MHz e variantes avançadas do chip. Este bootloader garante elevada compatibilidade com bibliotecas Arduino e melhor suporte para os recursos adicionais do ATmega328PB, como interfaces de hardware extra. A versão standard utiliza um bootloader compatível com ATmega328P, semelhante ao usado em placas Arduino, sendo mais simples de configurar, mas com menor controlo sobre opções avançadas do microcontrolador e menor aproveitamento das funcionalidades específicas do ATmega328PB.
◆ Apesar de utilizar o bootloader MiniCore, a versão ARD-NanoV4-3V-MC mantém total compatibilidade funcional com o ecossistema Arduino Nano ao nível de pinout, bibliotecas e sketches Arduino. A maioria dos projetos desenvolvidos para Arduino Nano pode ser utilizada sem alterações de código. No entanto, ao contrário da versão standard, esta placa não deve ser selecionada como “Arduino Nano” no Arduino IDE. Para funcionamento correto, é necessário selecionar MiniCore → ATmega328, definir a variante 328PB e configurar a frequência de relógio externa para 8 MHz. Esta abordagem garante o correto mapeamento de pinos e o acesso às funcionalidades adicionais do microcontrolador.
⫸ Informação adicional (no site da Joy-IT)

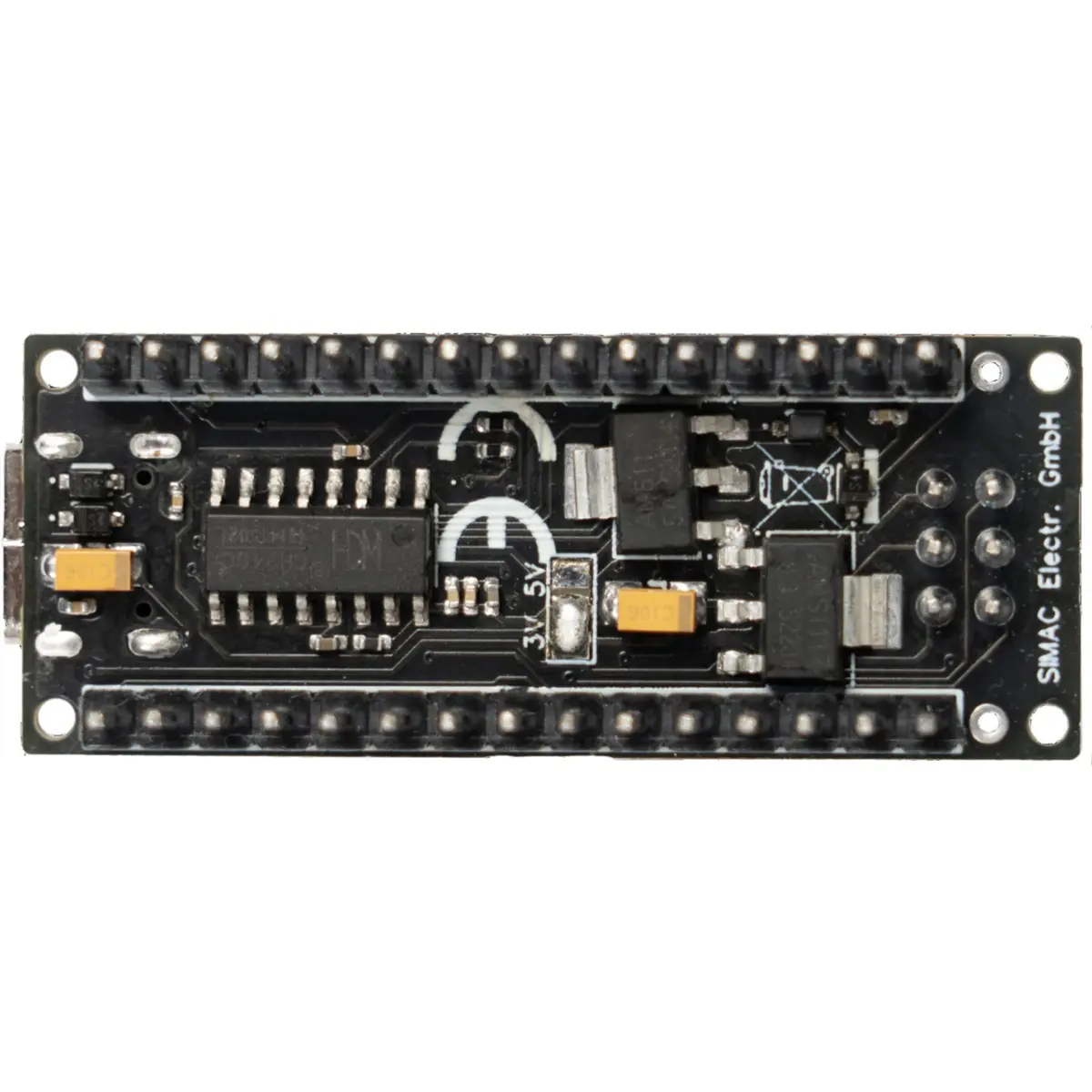

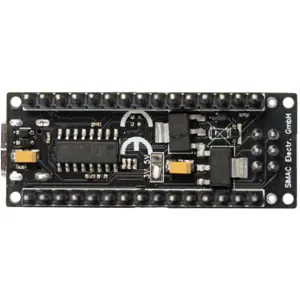

Jumper de solda para seleção do nível de voltagem (predefinido para 3.3V)
