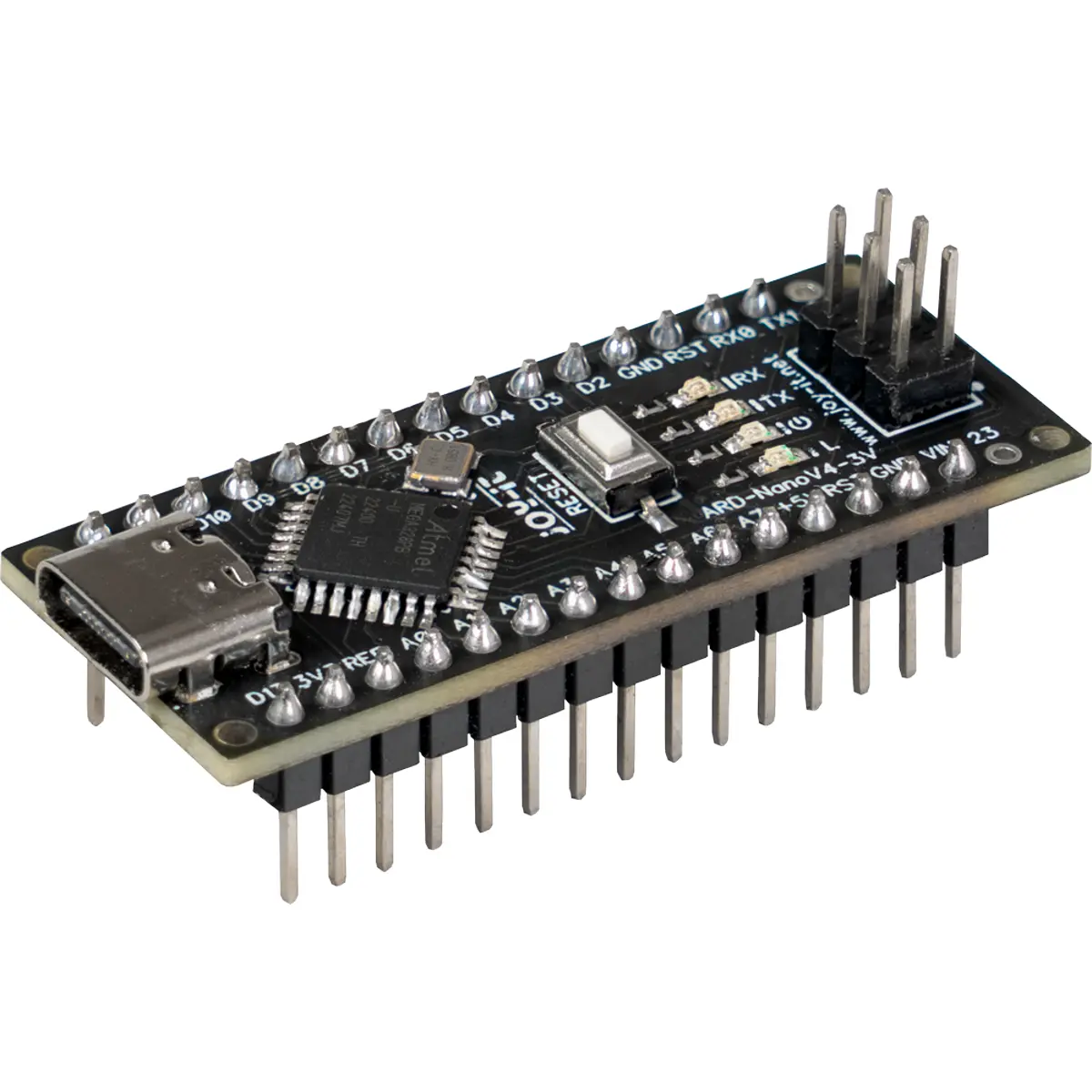

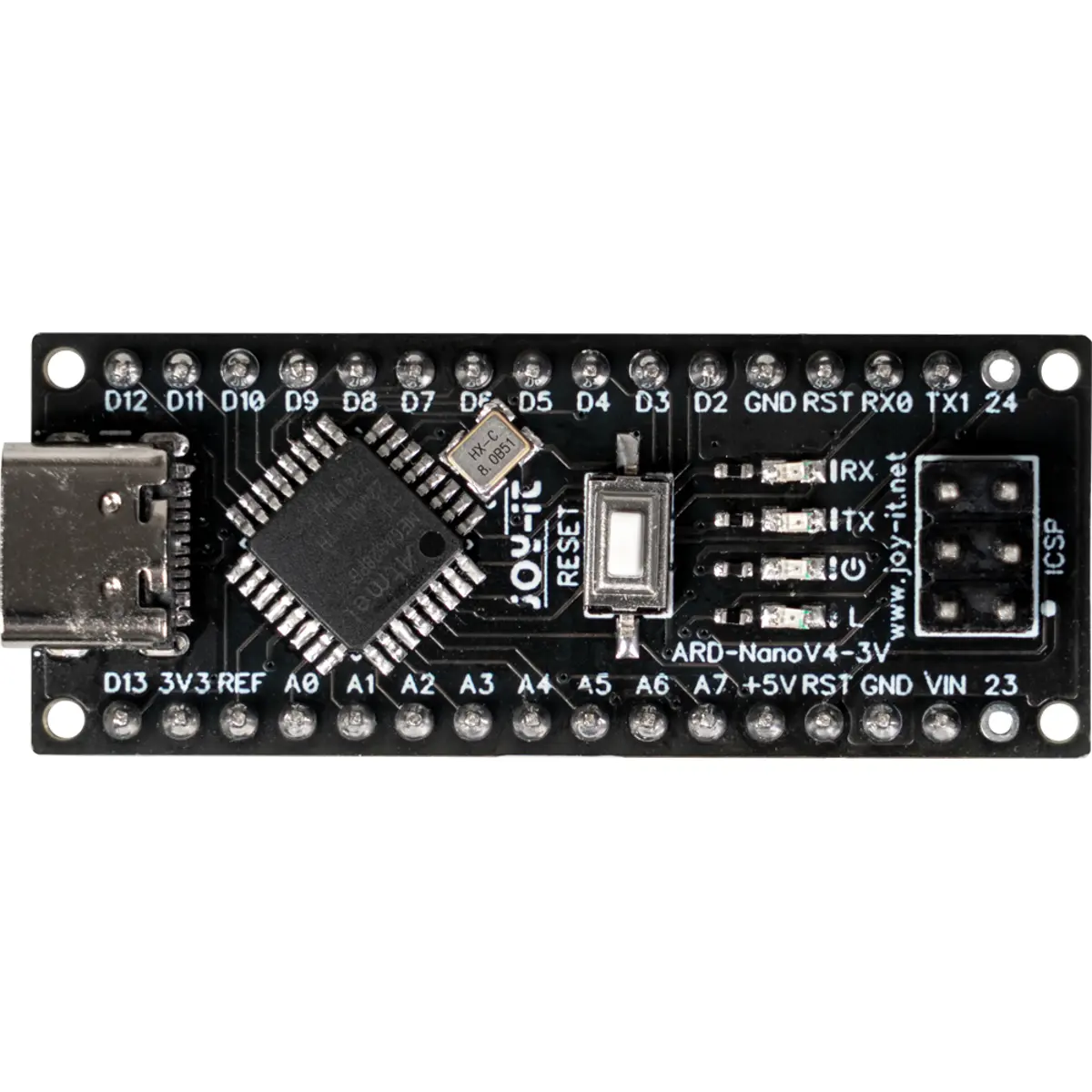

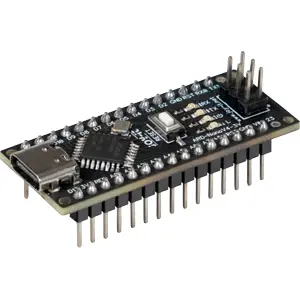

O ARD-NanoV4-3V é uma placa microcontroladora extremamente compacta, desenvolvida para aplicações embebidas e utilização direta em placas de ensaio, graças aos pinos de ligação posicionados na parte inferior. Totalmente compatível com o ecossistema Arduino, combina elevada precisão temporal com grande flexibilidade de alimentação e níveis lógicos.
Equipada com interface USB Type-C, permite tanto a alimentação como a programação direta do microcontrolador. De origem opera a 3.3 V, sendo possível alternar para 5 V através de uma ponte de solda, o que a torna adequada tanto para sensores modernos de baixa tensão como para módulos clássicos de 5 V.
PRINCIPAIS CARACTERÍSTICAS
◆ Microcontrolador ATmega328PB totalmente compatível com Arduino
◆ Interface USB Type-C para alimentação e programação
◆ Nível lógico selecionável entre 3.3 V e 5 V através de ponte de solda
◆ Oscilador de alta precisão otimizado para medições temporais exigentes
◆ Formato ultracompacto ideal para protótipos e aplicações embebidas
ESPECIFICAÇÕES
• Microcontrolador
- Atmel ATmega328PB
· Compatível com Arduino Pro / Pro Mini (bootloader ATmega328P)
• Frequência de relógio
- 8 MHz
· Desvio: ±10 ppm (±0,001 %)
• Nível lógico
- 3,3 V / 5 V
· Selecionável por ponte de solda
• Entradas / Saídas
- Pinos analógicos: 8
- Pinos digitais: 14
· 6 com suporte PWM
• Corrente DC por pino I/O
- Até 40 mA
• Memória
- Flash: 32 kB
· 2 kB reservados para bootloader
- SRAM: 2 kB
- EEPROM: 1 kB
• Alimentação
- Vin (pino): 7 – 12 V
- USB Type-C: 5 V
• Consumo de energia
- Aproximadamente 30 mA
• Características físicas
- Dimensões: 18,5 × 47 × 18,5 mm
- Peso: 7 g
NOTAS
• A placa é fornecida de fábrica configurada para funcionamento a 3.3 V.
• Ao alterar o nível lógico para 5 V, todos os pinos de entrada/saída passam a operar a 5 V.
• Após a comutação para 5 V, apenas devem ser utilizados sensores e módulos compatíveis com esse nível lógico, sob risco de danos permanentes nesses módulos.
⫸ Informação adicional (no site da Joy-IT)

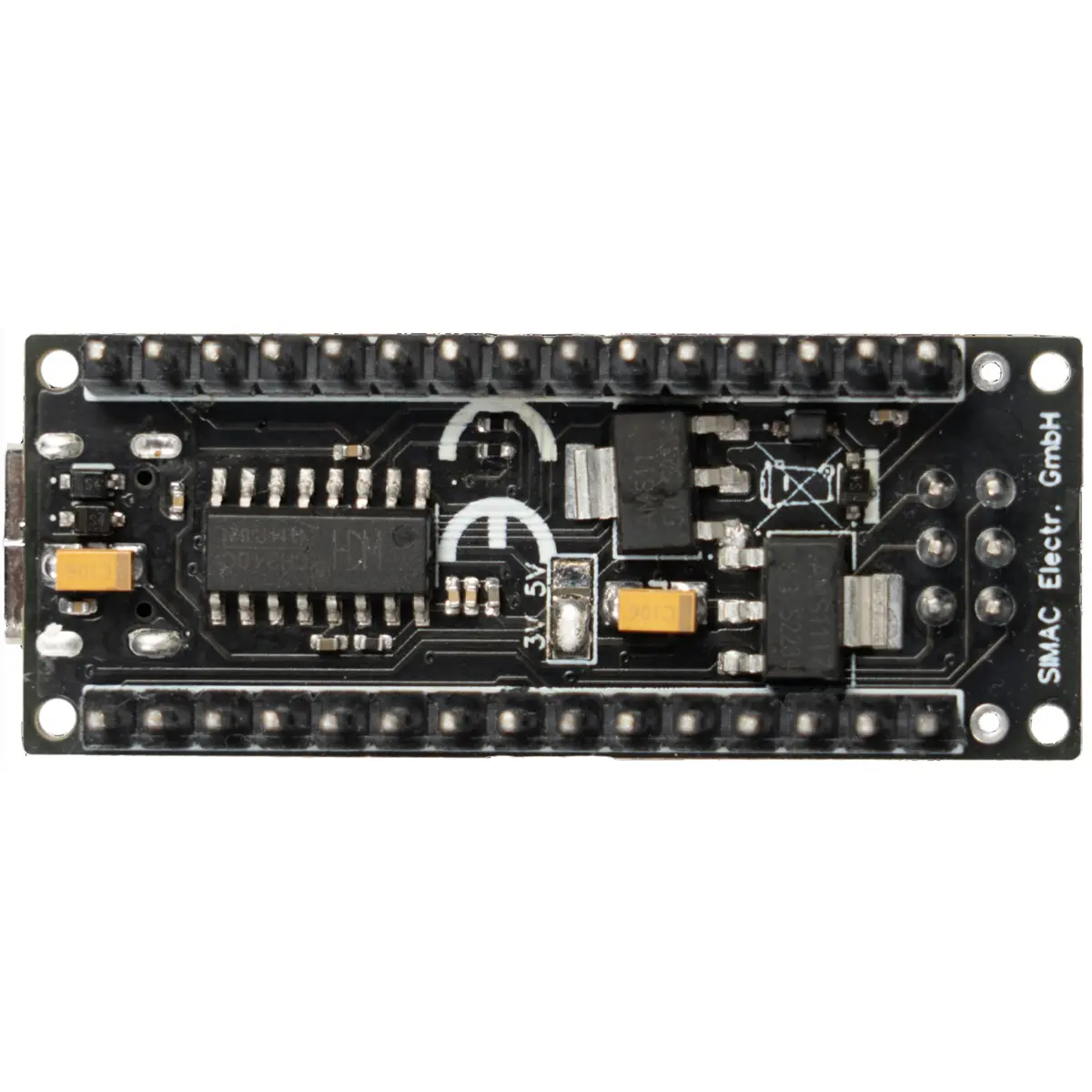

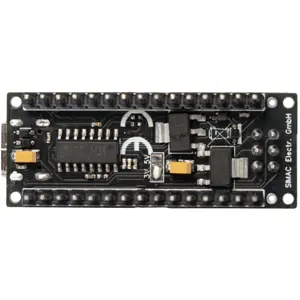

Jumper de solda para seleção do nível de voltagem (predefinido para 3.3V):
