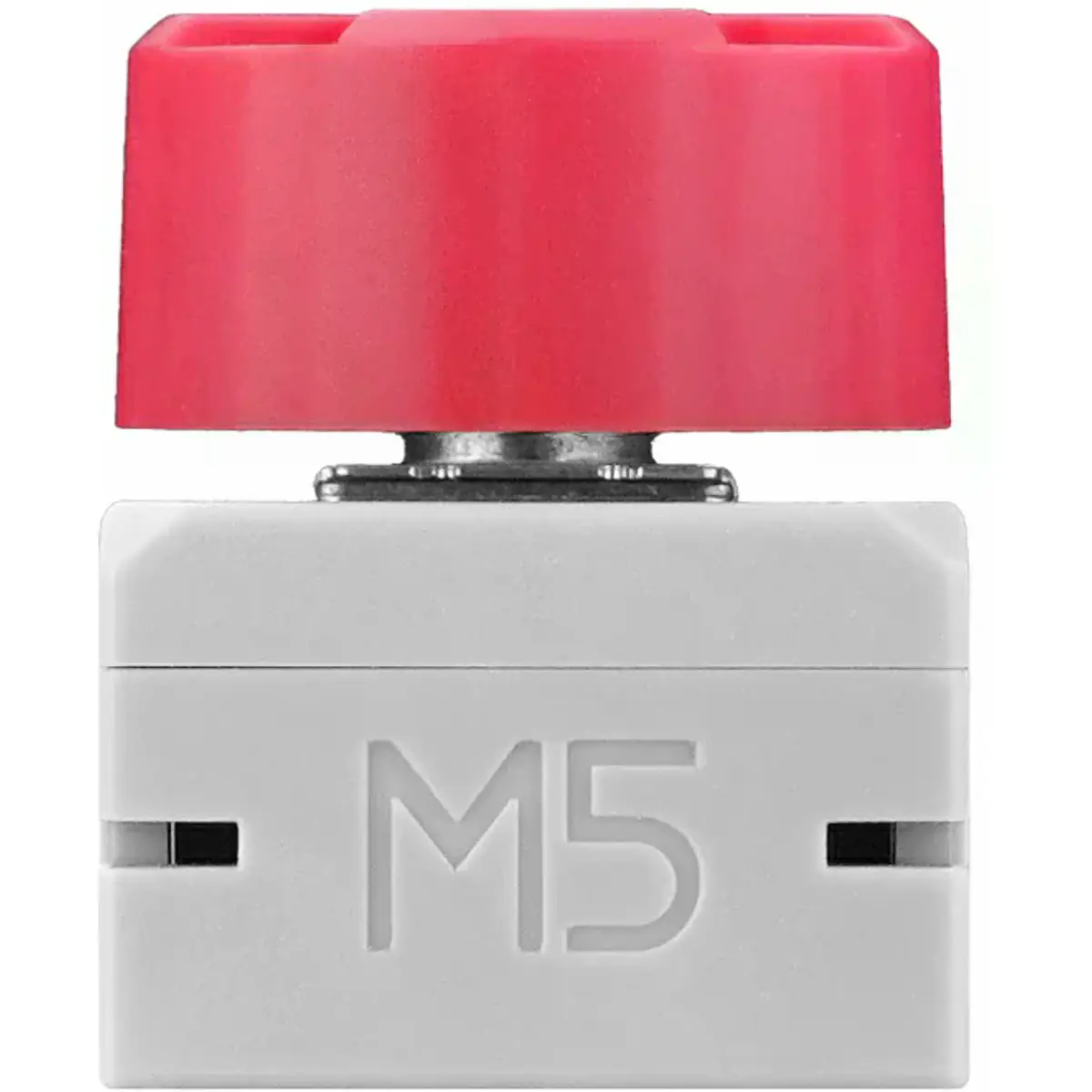

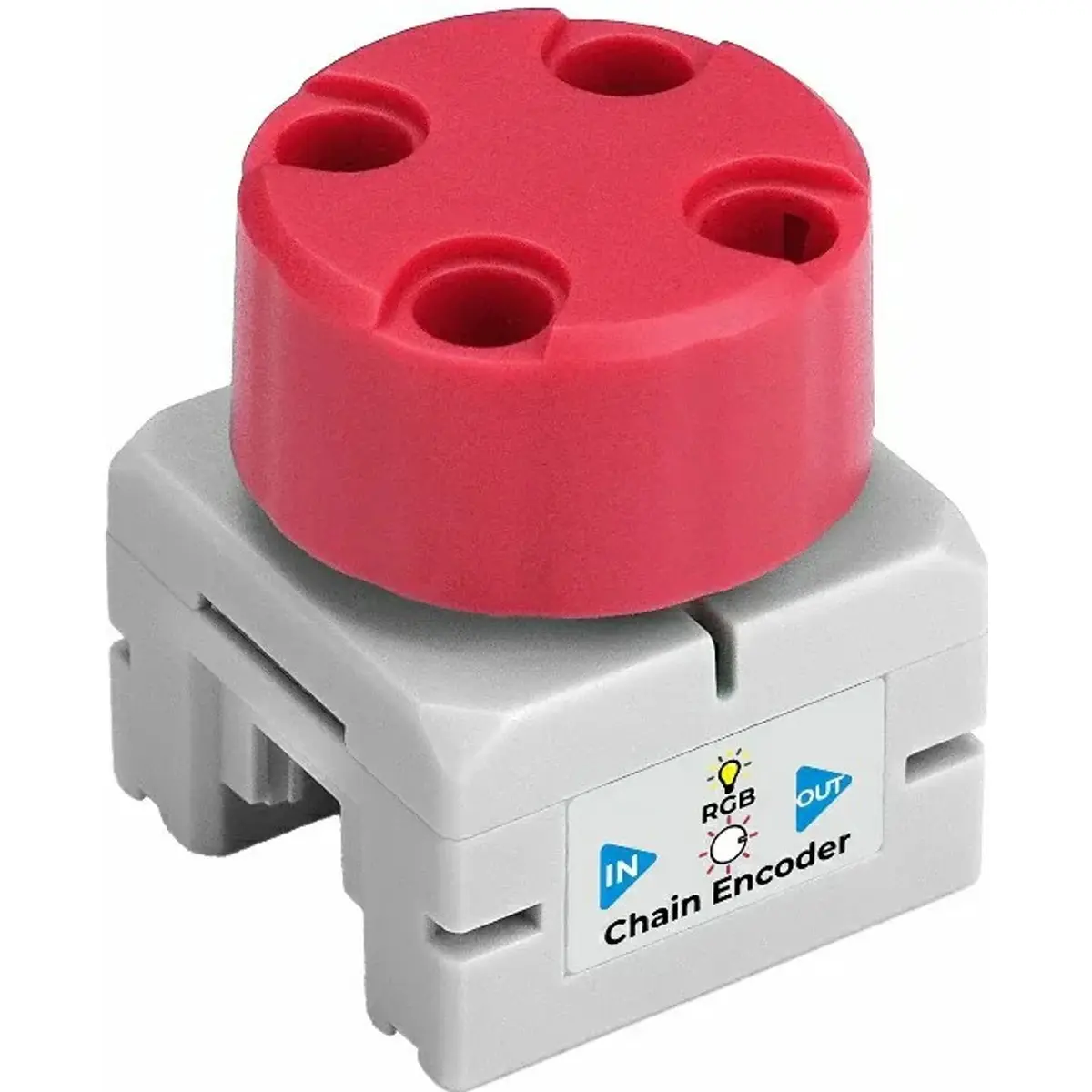

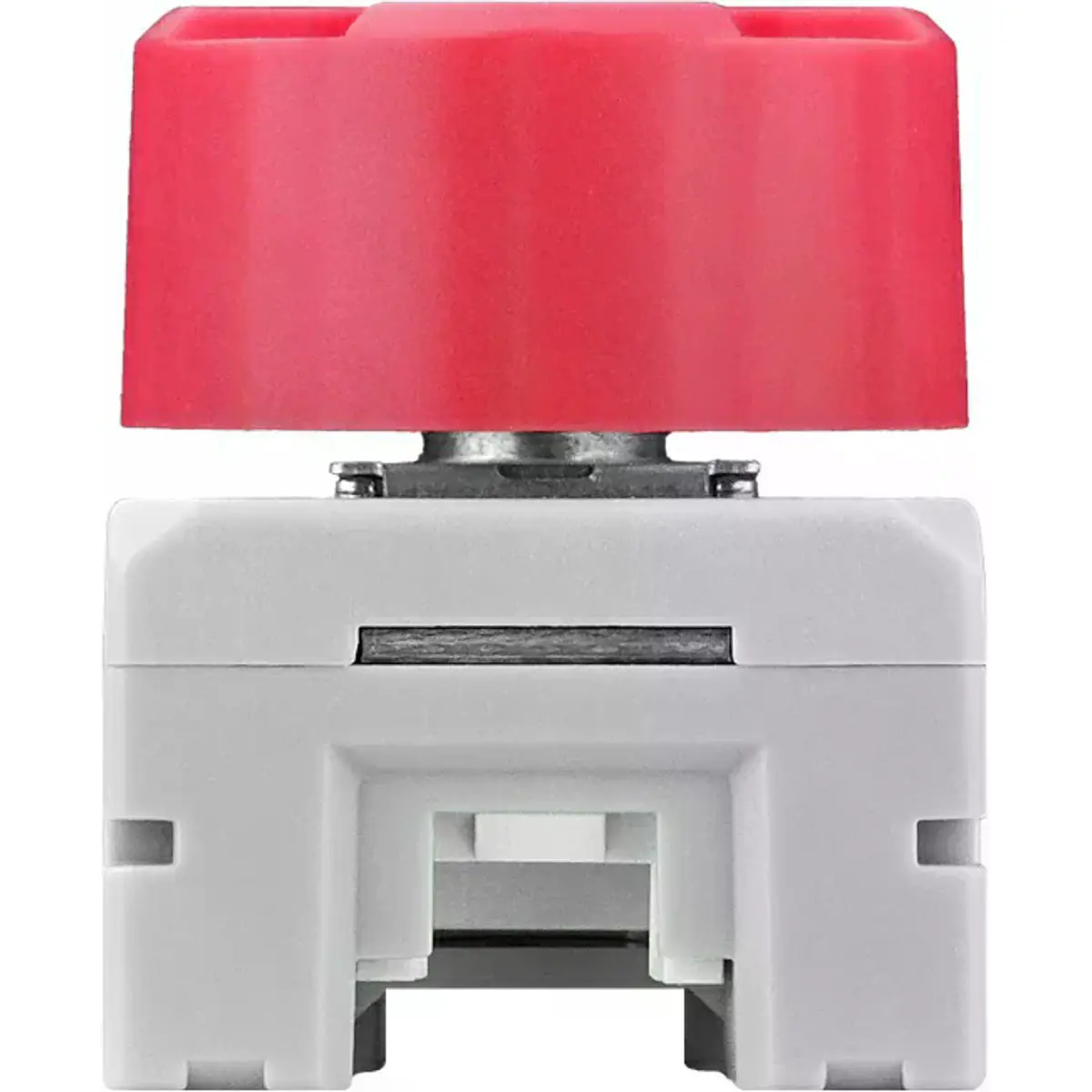

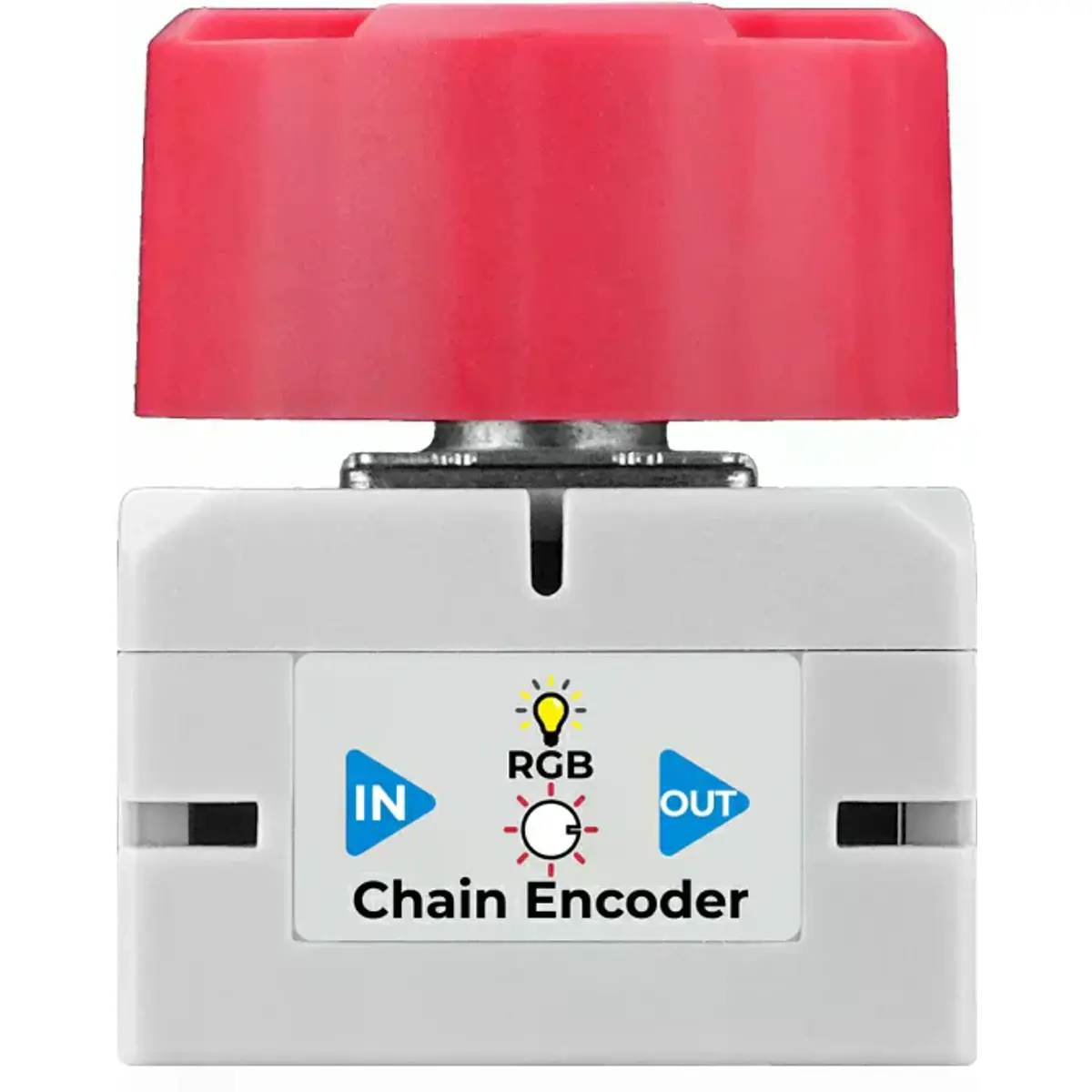

Módulo de entrada com encoder rotativo, da série M5Stack Chain, para projetos de interação homem-máquina, interfaces de controlo, painéis inteligentes e aplicações de casa conectada. Este módulo combina um encoder AB rotativo interno, capaz de detetar direção e contagem de impulsos ao pressionar o centro do comando. Desta forma, permite controlar parâmetros como volume, seleção de menu ou ajustes de valor de forma precisa e intuitiva.
Integra um microcontrolador STM32G031G8U6 e um LED RGB programável para indicação visual de estado ou feedback interativo. O design inclui orifícios compatíveis com LEGO e utiliza um protocolo de comunicação em série UART, permitindo a ligação com outros módulos da série Chain através de duas interfaces HY2.0-4P e expandindo aplicações em sistemas mais complexos.
PRINCIPAIS CARACTERÍSTICAS
✅ Encoder rotativo AB integrado, com detecção precisa de direção e contagem de impulsos para controlo ajustável

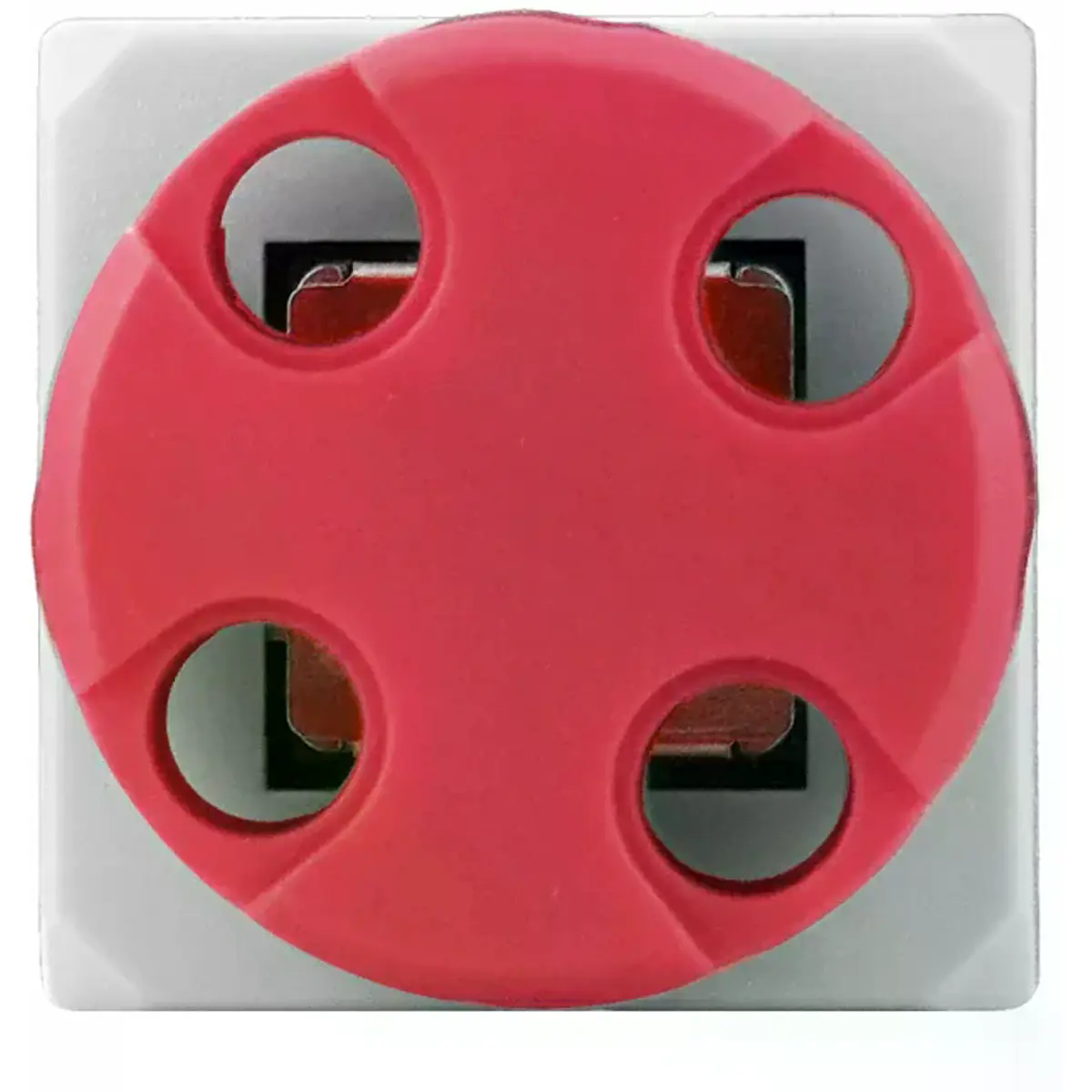

✅ Botão de pressão no centro do encoder: permite confirmar seleções ou acionar funções adicionais
✅ Microcontrolador STM32G031G8U6, com desempenho eficiente para interpretação de entradas
✅ O LED RGB programável (WS2812B) oferece feedback visual personalizável por software
✅ Comunicação UART em cascata (115200 bps): permite fácil integração com outros módulos da série Chain
✅ Interfaces HY2.0-4P com ligação em cadeia simples para módulos adicionais
✅ Compatível com LEGO (orifícios de montagem): facilita montagem modular e criativa
✅ Alimentação via 5 V DC compatível com controladores e placas M5Stack
✅ O tamanho compacto e peso reduzido torna-o ideal para painéis de controlo e interfaces pequenas
✅ Modo de funcionamento flexível, programável para diferentes respostas rotativas e de botão
➡️ Aplicações possíveis: interfaces de controlo rotativas, painéis interativos, seleção de opções em menus, ajuste de parâmetros (ex.: volume, brilho, tempo), aplicações em controladores de casa inteligente.
ESPECIFICAÇÕES TÉCNICAS:
• Modelo: M5Stack STM32G031 U207
• Categoria: Módulo de entrada rotativo (Chain series)
• Controlador (MCU): STM32G031G8U6
• Tipo de entrada: Encoder rotativo AB + botão de pressão
• LED RGB: 1× WS2812B
• Comunicação: UART 115200 bps @ 8N1

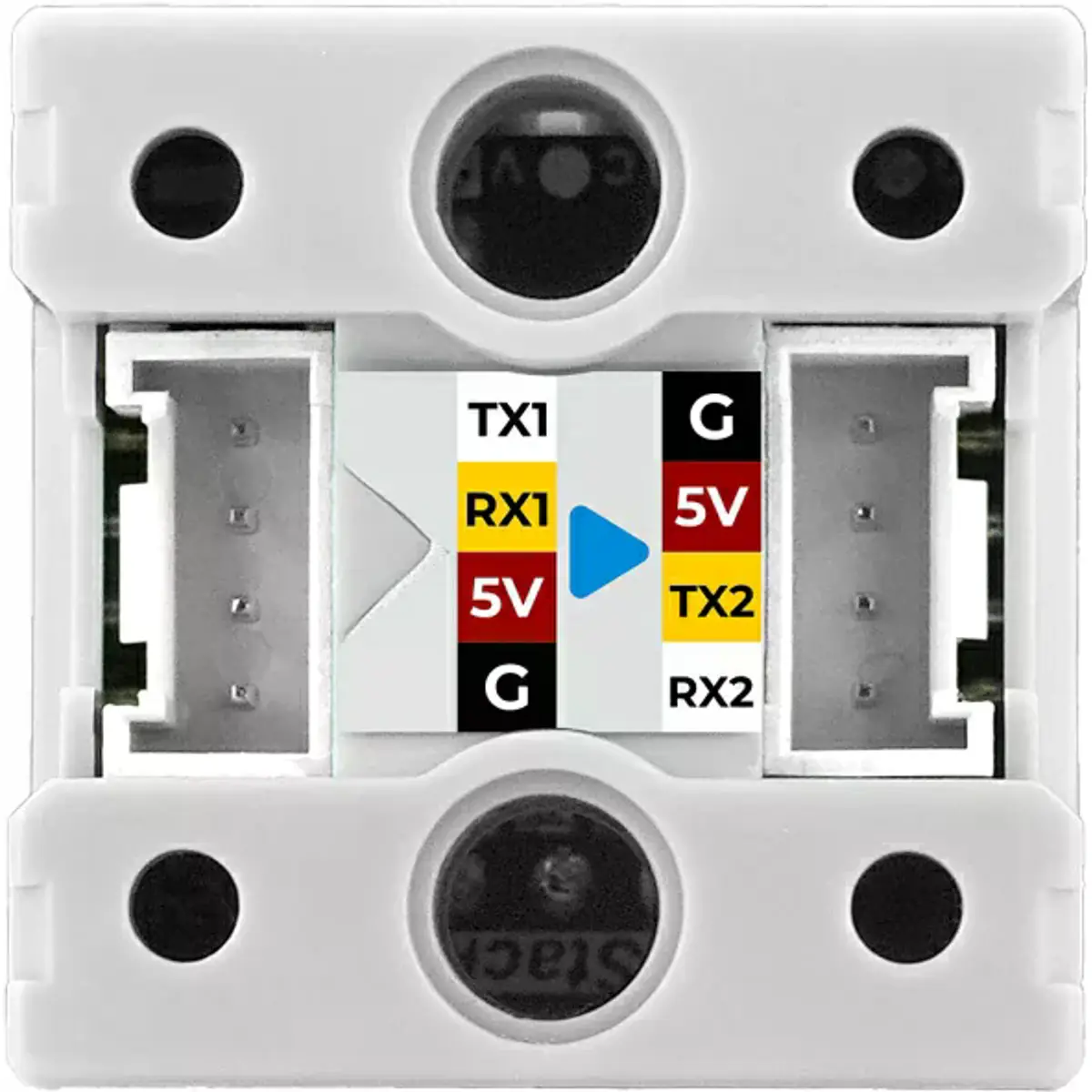

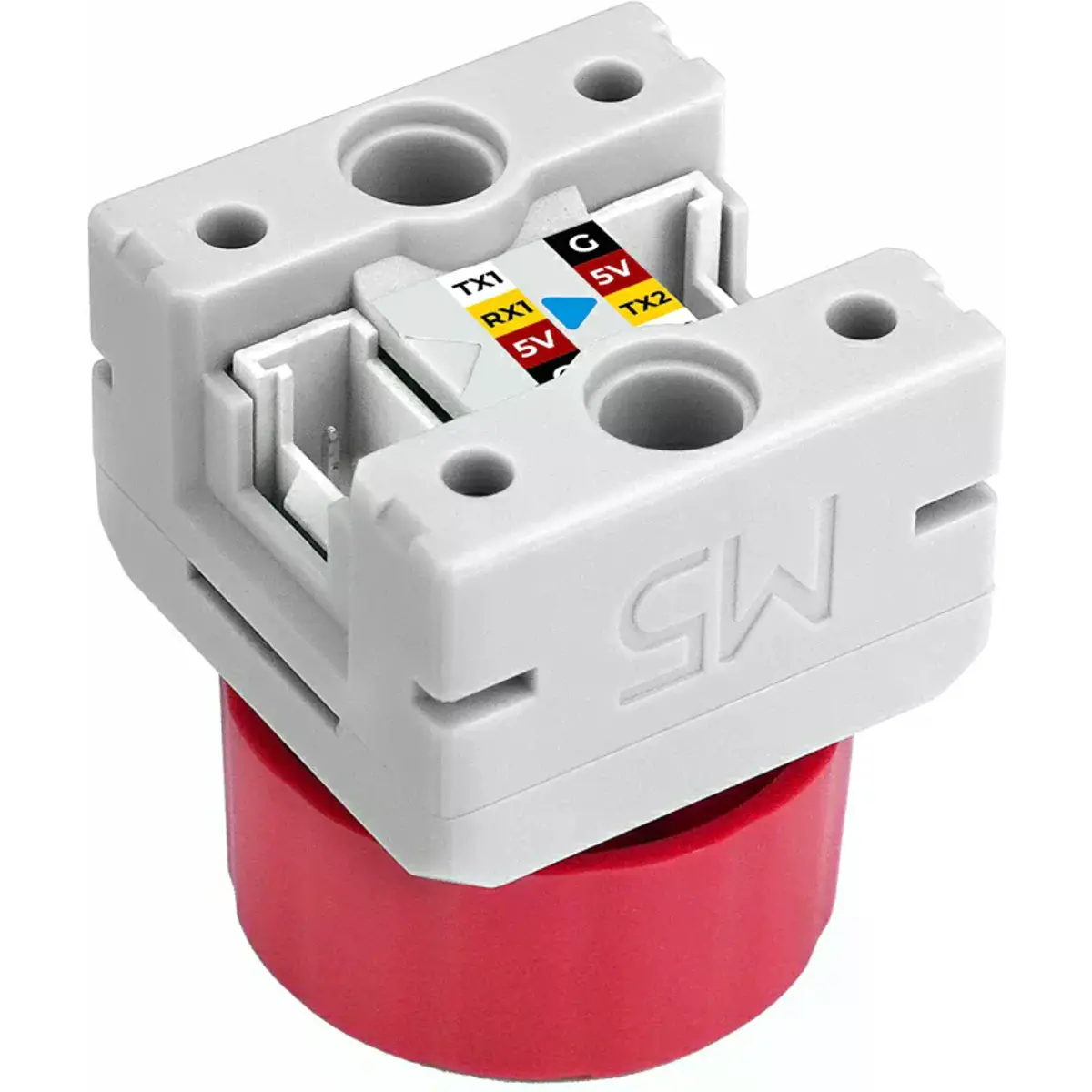

• Interfaces: 2× HY2.0-4P (para ligação em cadeia)
• Tensão de alimentação: DC 5 V
• Consumo RGB ON (aprox.): 22,51 mA
• Temperatura de funcionamento: 0°C - 40°C
• Dimensões: 23,9 × 23,9 × 29,8 mm
• Peso: ~10 g

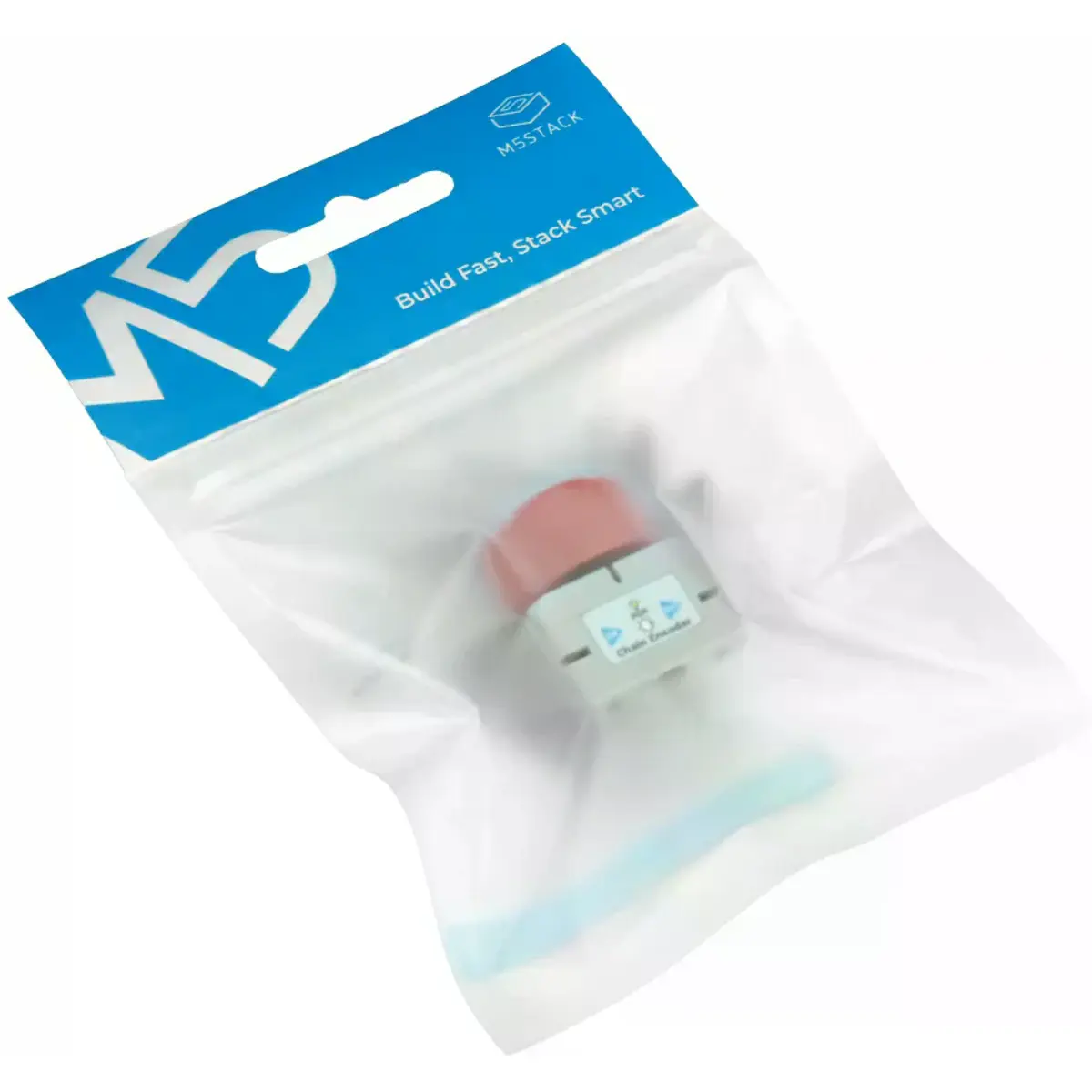

• Incluído na embalagem:
- 1× Módulo de entrada M5Stack STM32G031

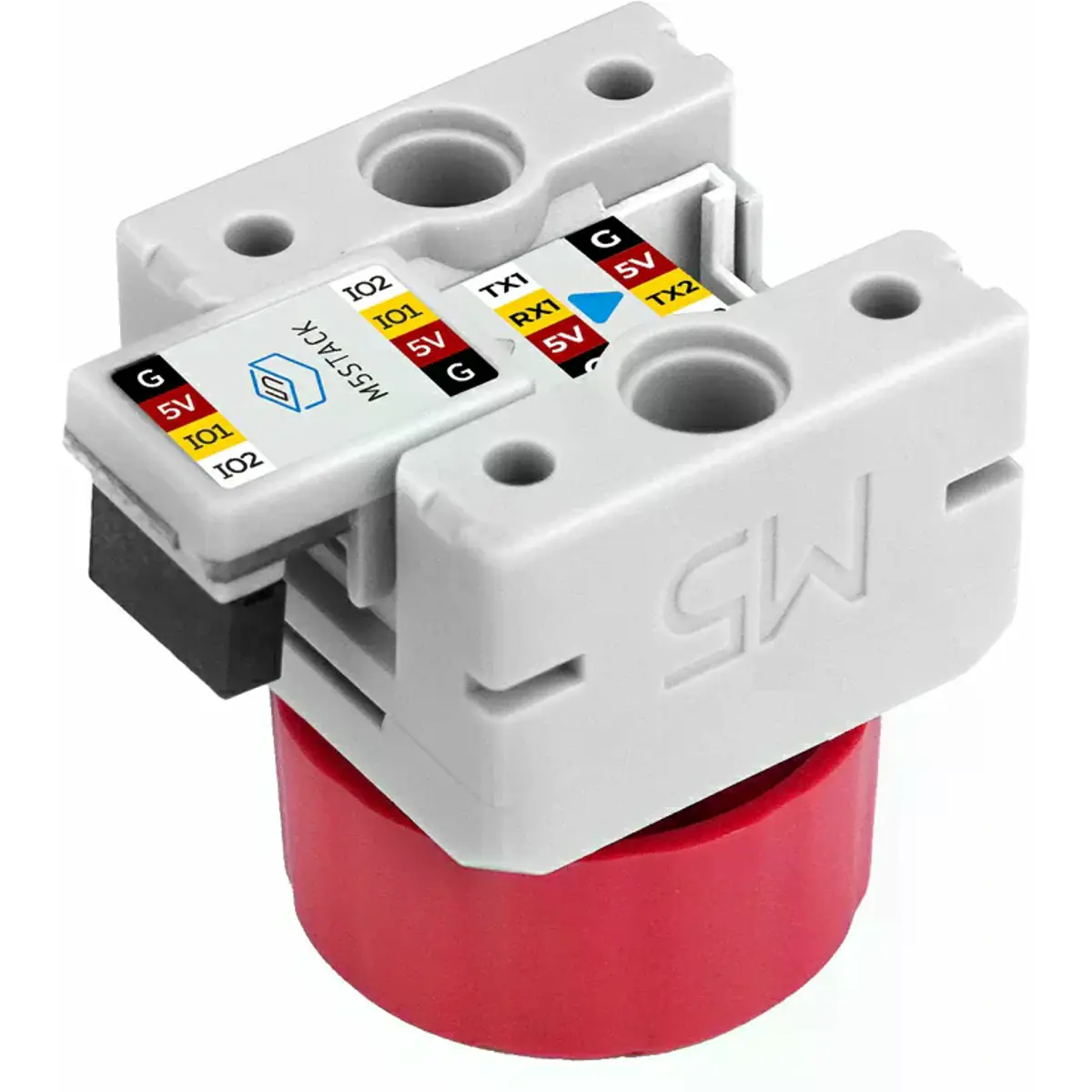

- 1× conector de ligação em cadeia
▶ Informação adicional (no site da M5Stack)
