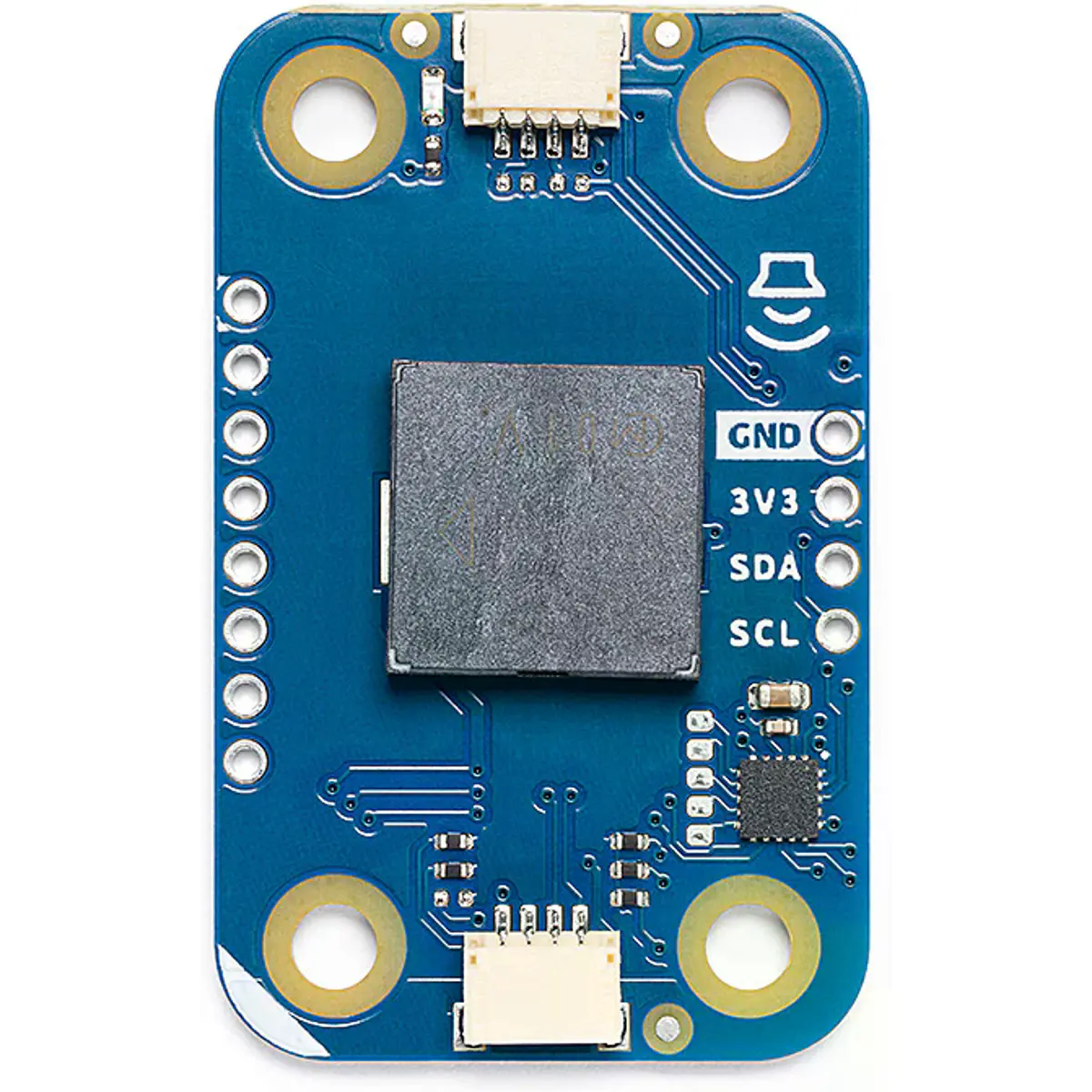

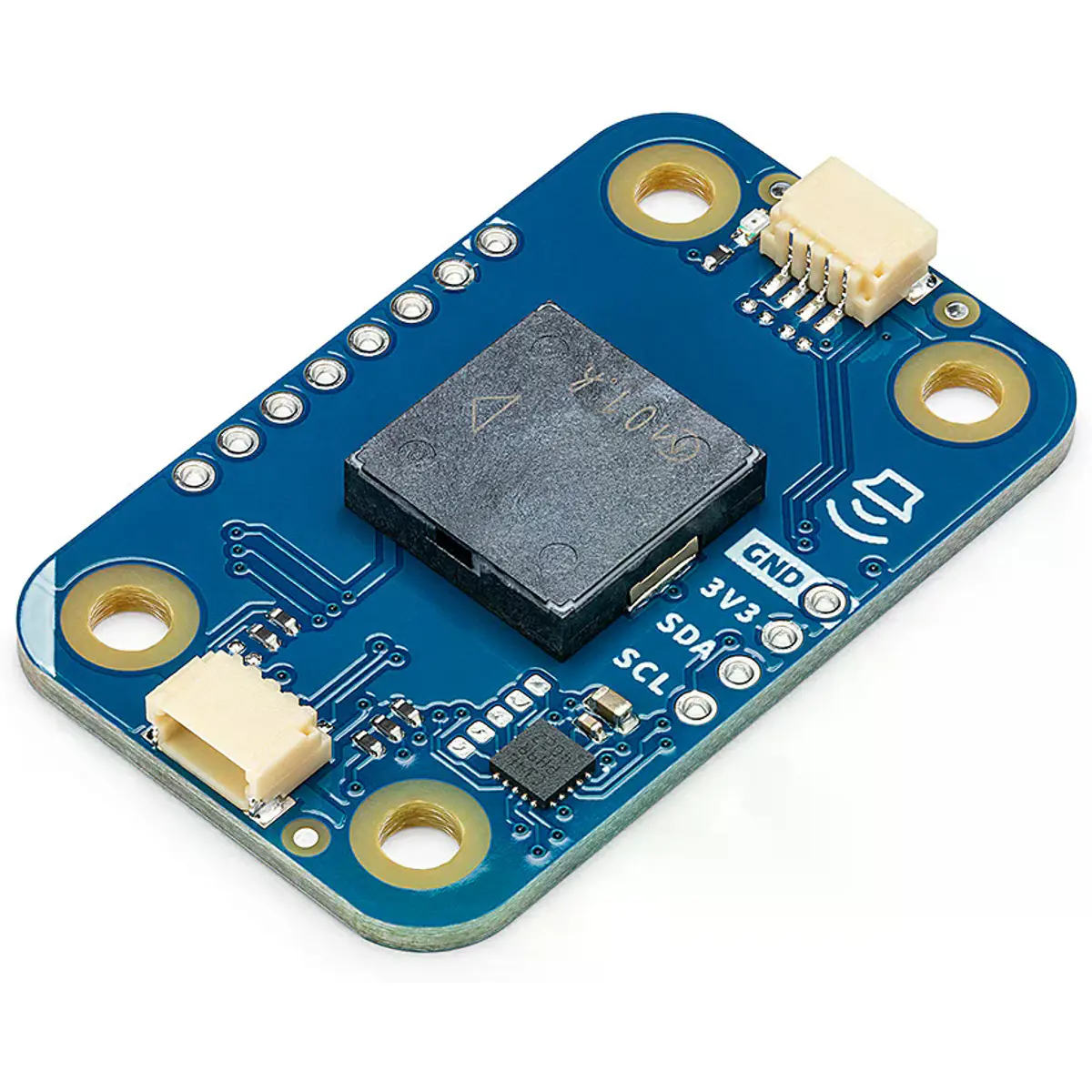

O Modulino® Buzzer é um módulo compacto da Arduino concebido para adicionar feedback sonoro a projetos eletrónicos de forma simples e rápida. Integrado no ecossistema Modulino®, permite gerar tons, alertas e pequenas melodias através de controlo por I²C, tornando-se ideal para aplicações educativas, prototipagem e sistemas IoT.
Graças à ligação plug-and-play através da interface Qwiic, este módulo pode ser facilmente integrado com placas compatíveis, como a Arduino UNO R4 WiFi, sem necessidade de cablagem complexa. O microcontrolador integrado gere a comunicação e o controlo do buzzer piezoelétrico, permitindo programar frequências e durações para criar diferentes sinais sonoros e notificações.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo buzzer para geração de alertas sonoros, tons e pequenas melodias
◆ Comunicação I²C através de interface Qwiic para integração rápida e sem soldadura
◆ Dois conectores Qwiic integrados para ligação em cadeia no mesmo barramento I2C
◆ Microcontrolador STM32 integrado para controlo do buzzer e comunicação com o sistema
◆ Permite definir frequência e duração dos tons via software
◆ Compatível com Arduino UNO R4 WiFi e outros dispositivos com interface Qwiic
◆ Ideal para alarmes, notificações, feedback sonoro e projetos educativos
◆ Design compacto e pronto a utilizar em prototipagem e projetos IoT
ESPECIFICAÇÕES
• Alimentação
- Tensão de funcionamento: 3.3 V
- Intervalo de tensão do microcontrolador: 2.0 a 3.6 V
• Comunicação
- Interface: I²C (via conetor Qwiic)
- Endereço I²C predefinido: 0x3C
- Endereço configurável por software
• Componentes principais
- Buzzer piezoelétrico: PKLCS1212E4001-R1
- Microcontrolador: STM32C011F4 (ARM Cortex-M0+)
• Desempenho
- Frequência típica do buzzer: cerca de 4 kHz
- Nível de pressão sonora: aproximadamente 75 a 85 dB
- Consumo típico de corrente (ativo): ~6.4 mA

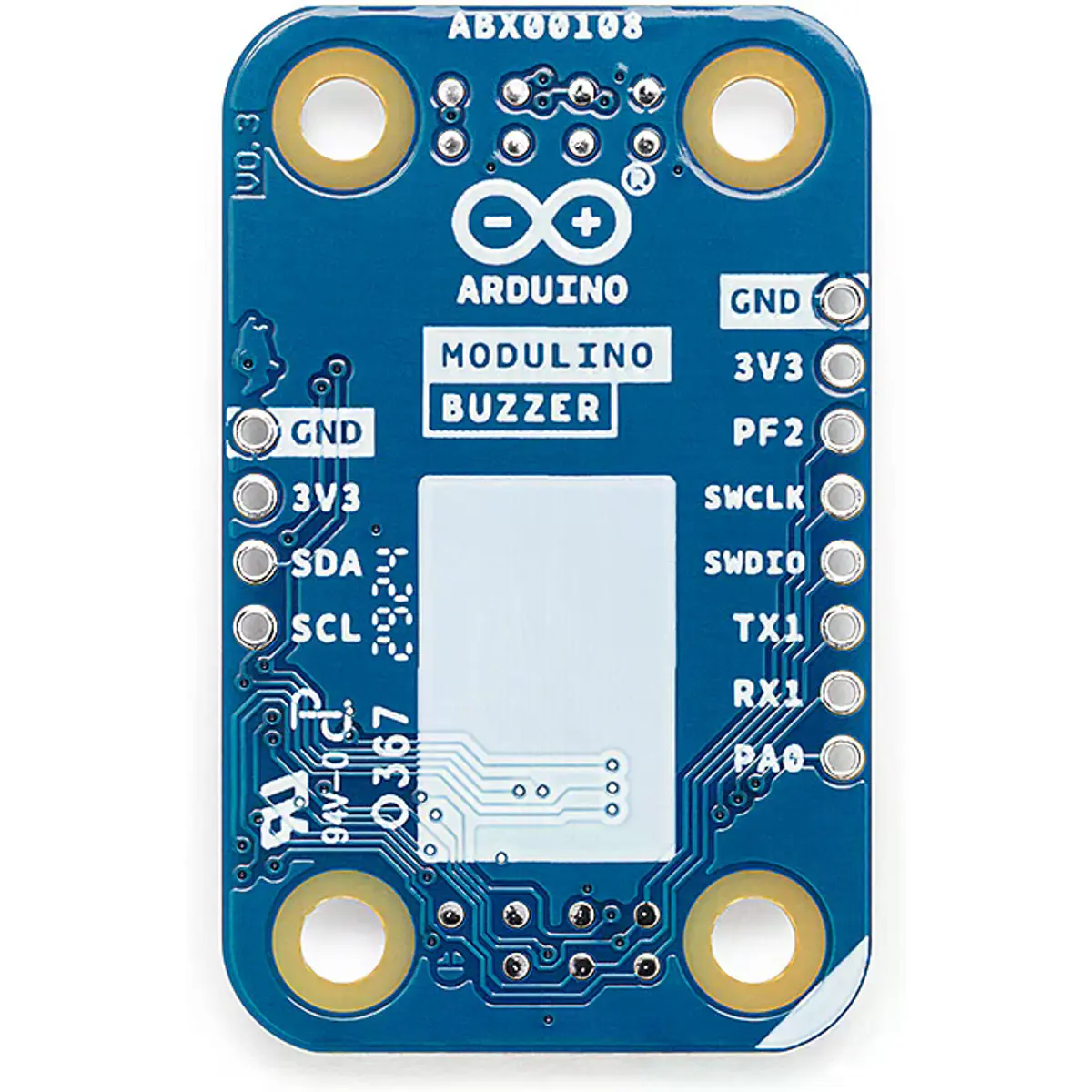

• Interfaces e ligações
- Conetores Qwiic para ligação rápida
- Pinos soldados para ligação direta alternativa
- Interface SWD para programação ou personalização avançada
• Características físicas
- Dimensões da placa: aproximadamente 41 × 25.36 mm
- Espessura da PCB: cerca de 1.6 mm
- Orifícios de montagem: 4 × Ø3.2 mm
• Condições de funcionamento
- Temperatura de operação: −40 °C a +85 °C

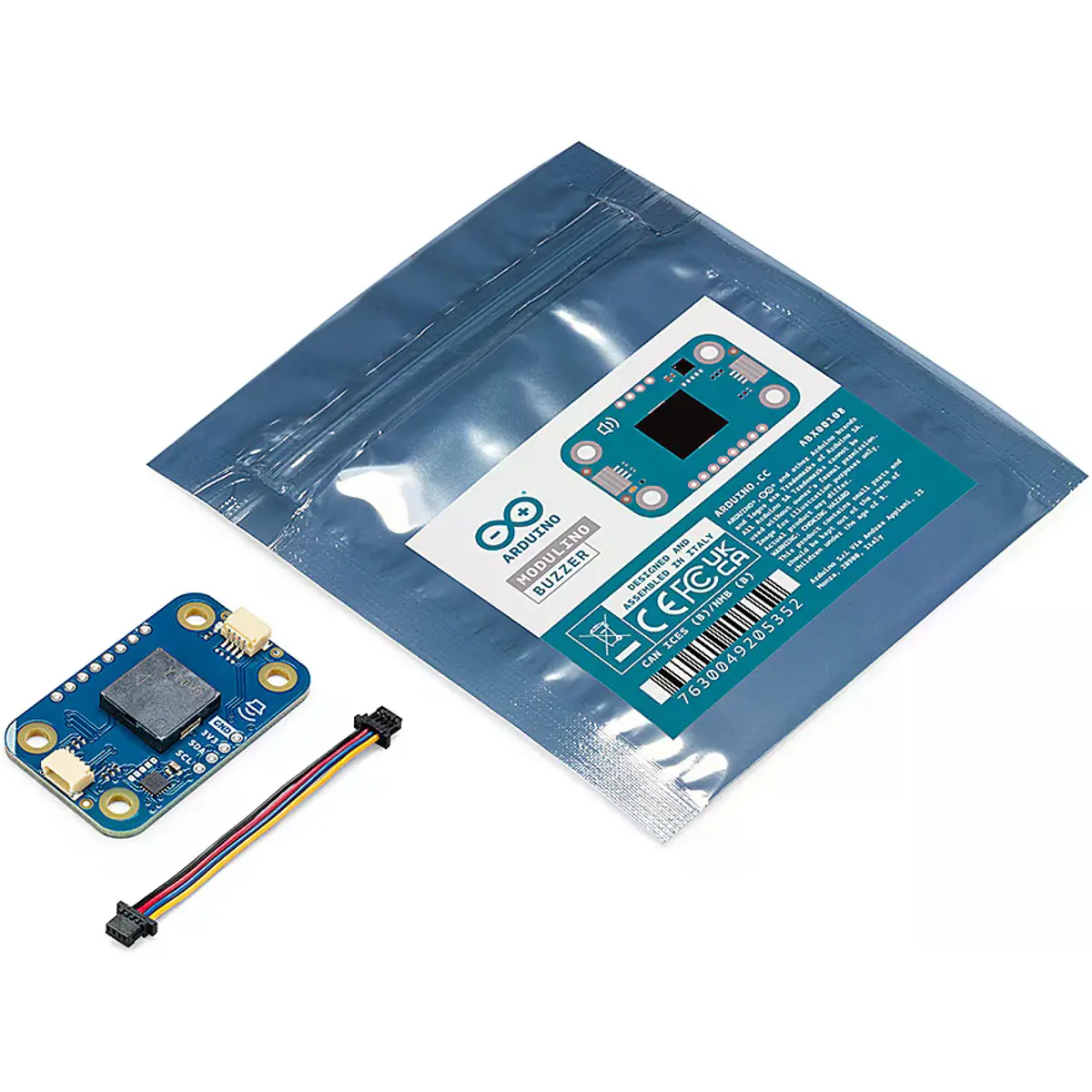

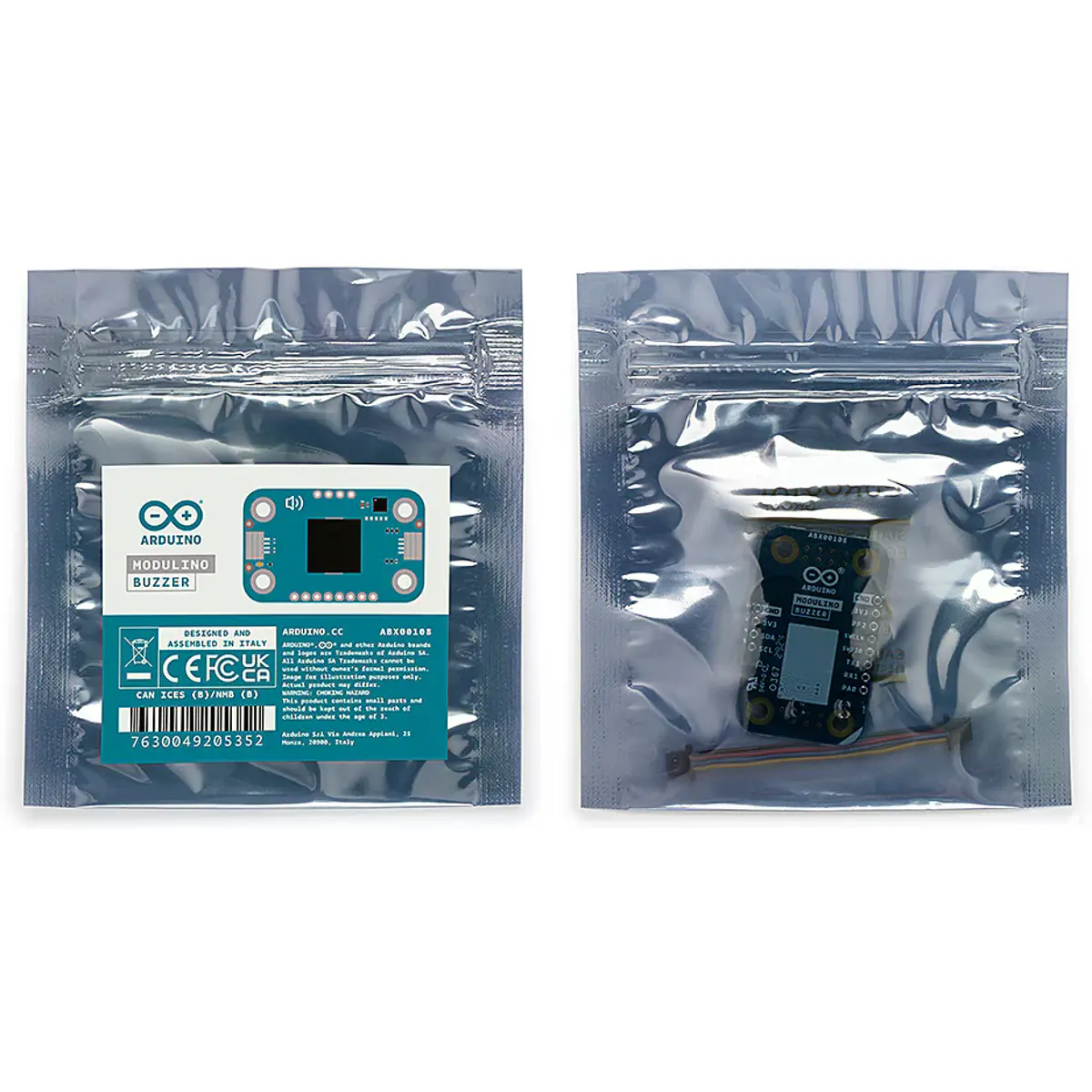

CONTEÚDO DA EMBALAGEM
• 1 × Módulo Arduino Modulino® Buzzer
• 1 × Cabo Qwiic (aprox. 5 cm)
NOTAS
• Compatível com outros dispositivos que utilizem o padrão Qwiic a 3.3 V.
• A geração de tons e melodias é controlada por software através da biblioteca Modulino para Arduino ou MicroPython.
• O buzzer pode também ser acionado diretamente por sinal digital através do pino dedicado, ignorando a interface I²C.
