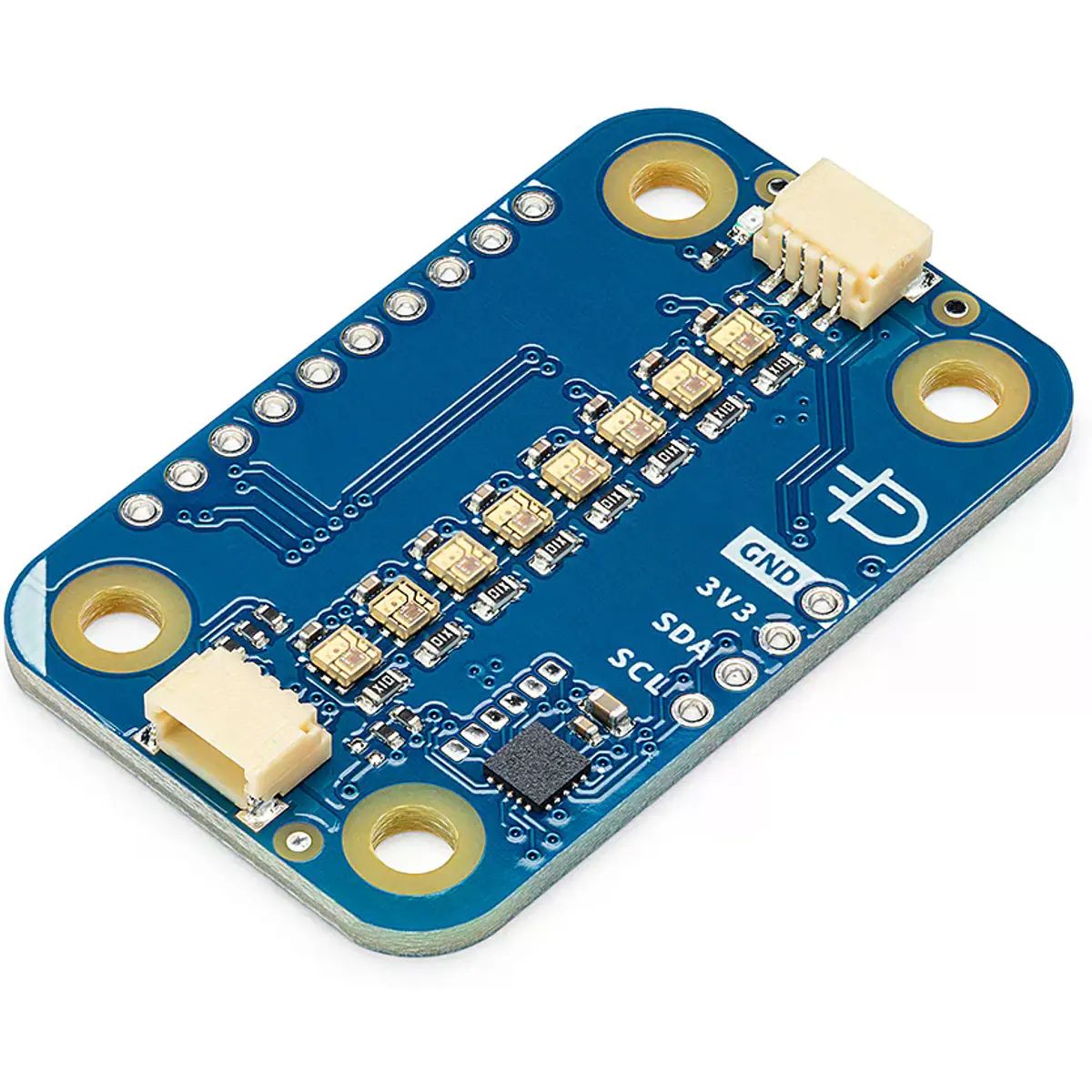

O Arduino Modulino® Pixels é um módulo compacto de iluminação RGB concebido para projetos interativos, visualização de dados e indicadores visuais em aplicações maker e educativas. Integra oito LEDs RGB endereçáveis individualmente e um microcontrolador dedicado que simplifica o controlo através de uma interface I2C, permitindo criar facilmente efeitos luminosos, animações ou indicadores de estado.
Compatível com o ecossistema Modulino® e com o padrão Qwiic, este módulo pode ser integrado rapidamente em projetos Arduino sem necessidade de soldadura, sendo ideal para dashboards luminosos, notificações visuais, barras de progresso ou pequenos displays LED. Cada LED pode ser controlado individualmente em cor e brilho, oferecendo grande flexibilidade na criação de interfaces visuais dinâmicas.
PRINCIPAIS CARACTERÍSTICAS

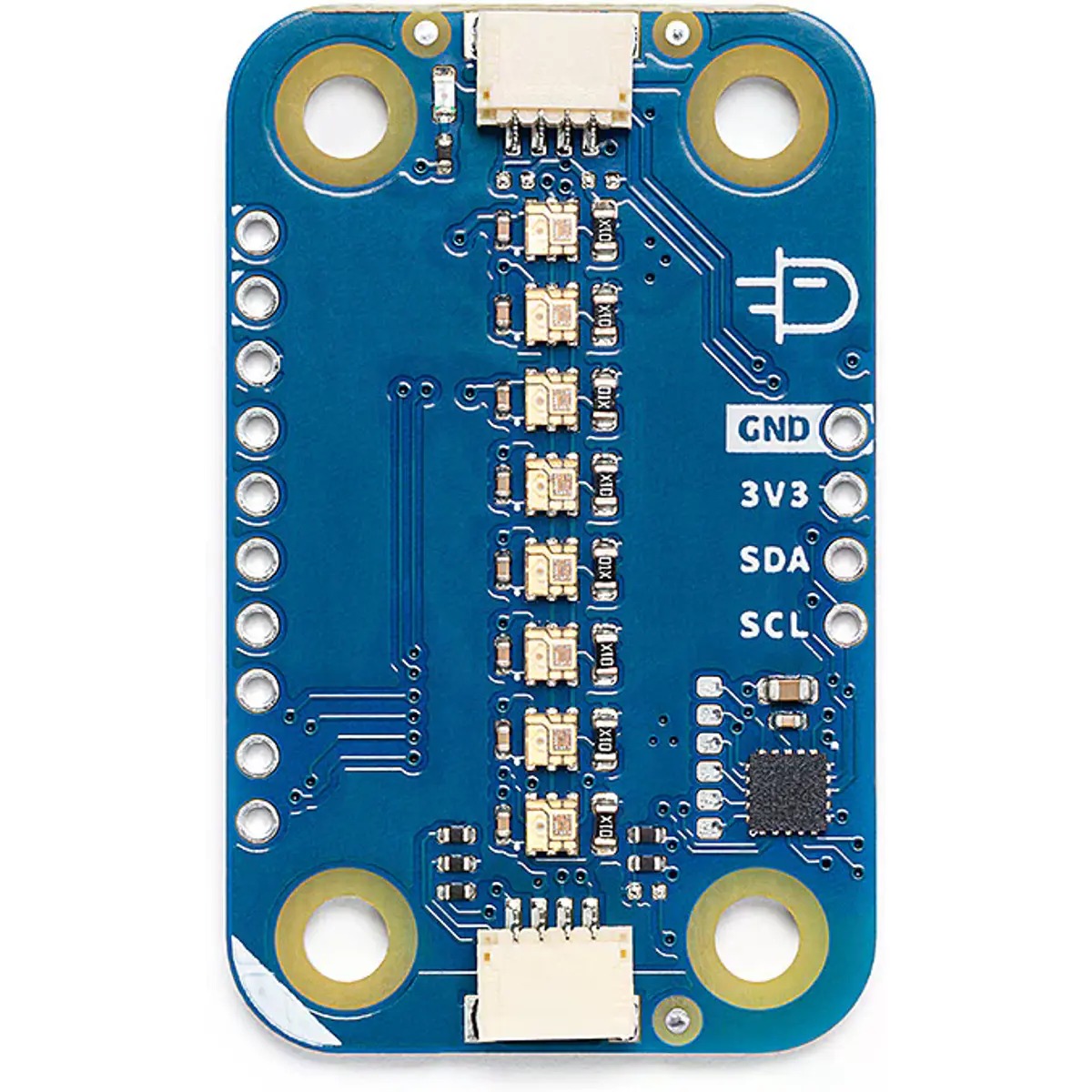

◆ 8 LEDs RGB LC8822-2020 endereçáveis individualmente
◆ Microcontrolador STM32C011F4 integrado para gestão dos LEDs
◆ Comunicação simples através de interface I2C (compatível com Qwiic)
◆ Dois conectores Qwiic integrados para ligação em cadeia no mesmo barramento I2C
◆ Controlo independente de cor e brilho para cada LED
◆ Adequado para efeitos de iluminação, indicadores de estado e visualização de dados
◆ Possibilidade de reprogramação do microcontrolador através de interface SWD
◆ Suporte para extensão de LEDs adicionais em configuração daisy-chain
◆ Integração simples com Arduino e bibliotecas Modulino®
ESPECIFICAÇÕES
• Microcontrolador
- Modelo: STM32C011F4
- Função: Gestão da comunicação I2C e controlo dos LEDs
• LEDs
- Tipo: LC8822-2020 RGB
- Quantidade: 8 LEDs RGB endereçáveis individualmente
• Alimentação
- Tensão nominal de funcionamento: 3,3 V (via interface Qwiic)
- Intervalo de tensão do microcontrolador: 2,0 V – 3,6 V
• Consumo de corrente
- Consumo típico do módulo: ~80 mA
- Consumo máximo por LED: até 33 mA em brilho máximo
- Consumo total máximo (8 LEDs): até ~264 mA, dependendo do brilho e da cor
• Interfaces de comunicação
- I2C (Qwiic)
- SWD (programação e depuração)
- Possibilidade de utilização de UART ou SPI após reprogramação
• Endereço I2C
- Endereço padrão: 0x6C
- Endereço configurável via firmware ou biblioteca Modulino®

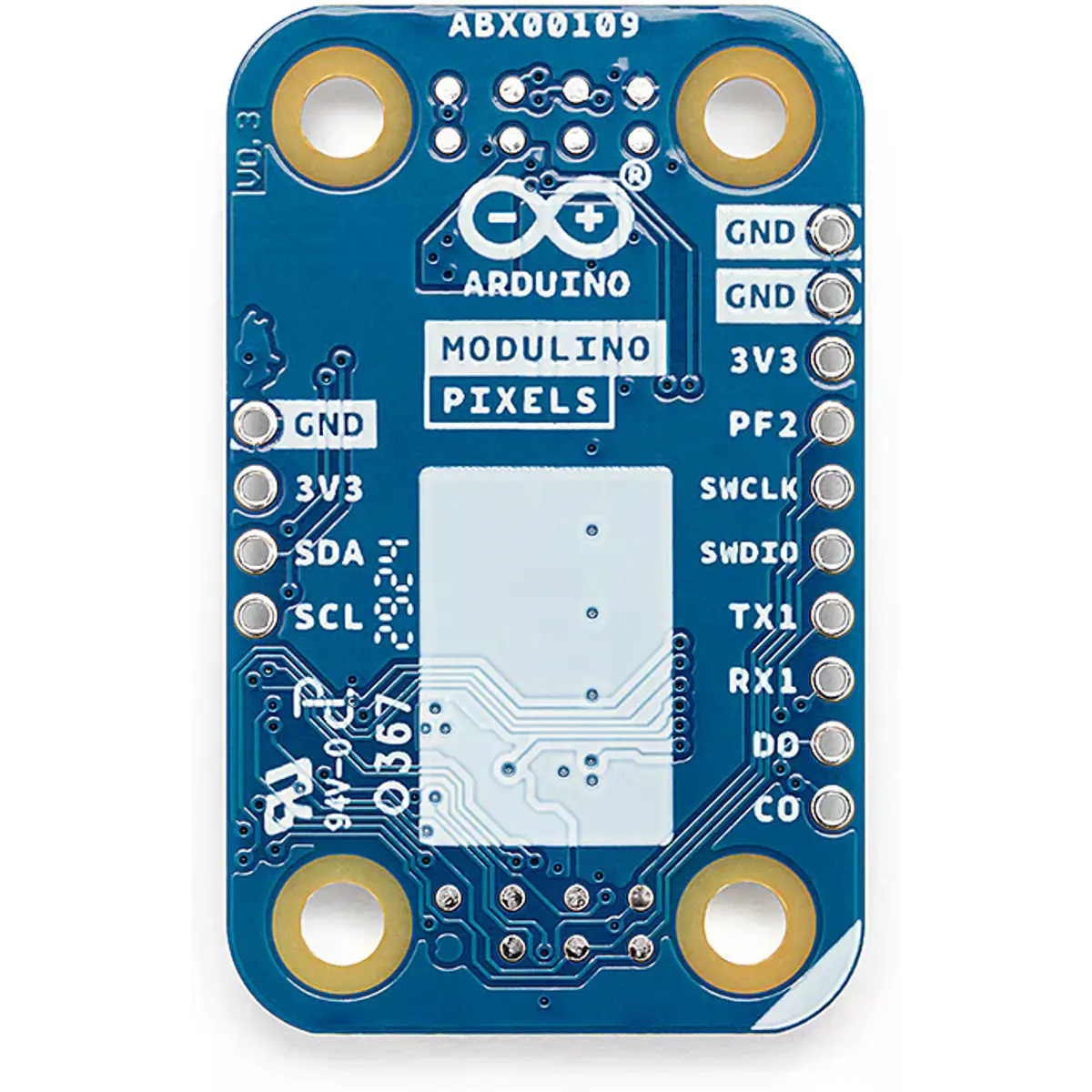

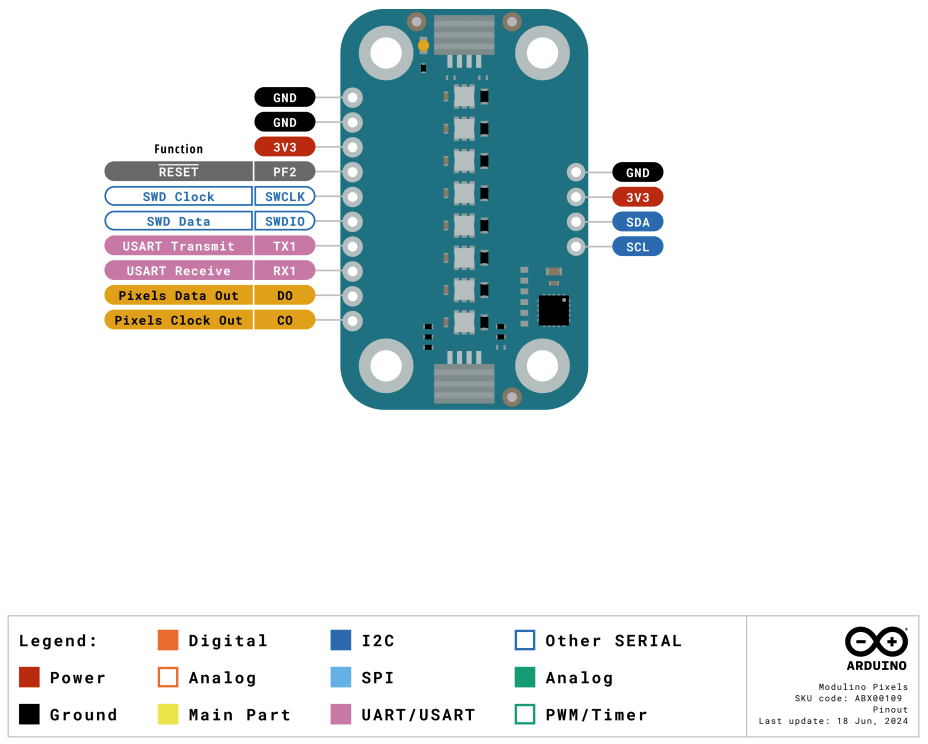

• Ligações e pinout
- Conector Qwiic / I2C (4 pinos)
- Header adicional 1×10
· GND (×2)
· 3V3
· RESET
· SWCLK
· SWDIO
· TX1
· RX1
· D0 (Pixels Data Out)
· C0 (Pixels Clock Out)
• Temperatura de funcionamento: -40 °C a +85 °C
• Características físicas
- Dimensões da placa: 41 mm × 25,36 mm
- Espessura: 1,6 mm (±0,2 mm)
- Furos de montagem: 4 × Ø3,2 mm
· Espaçamento vertical: 16 mm
· Espaçamento horizontal: 32 mm

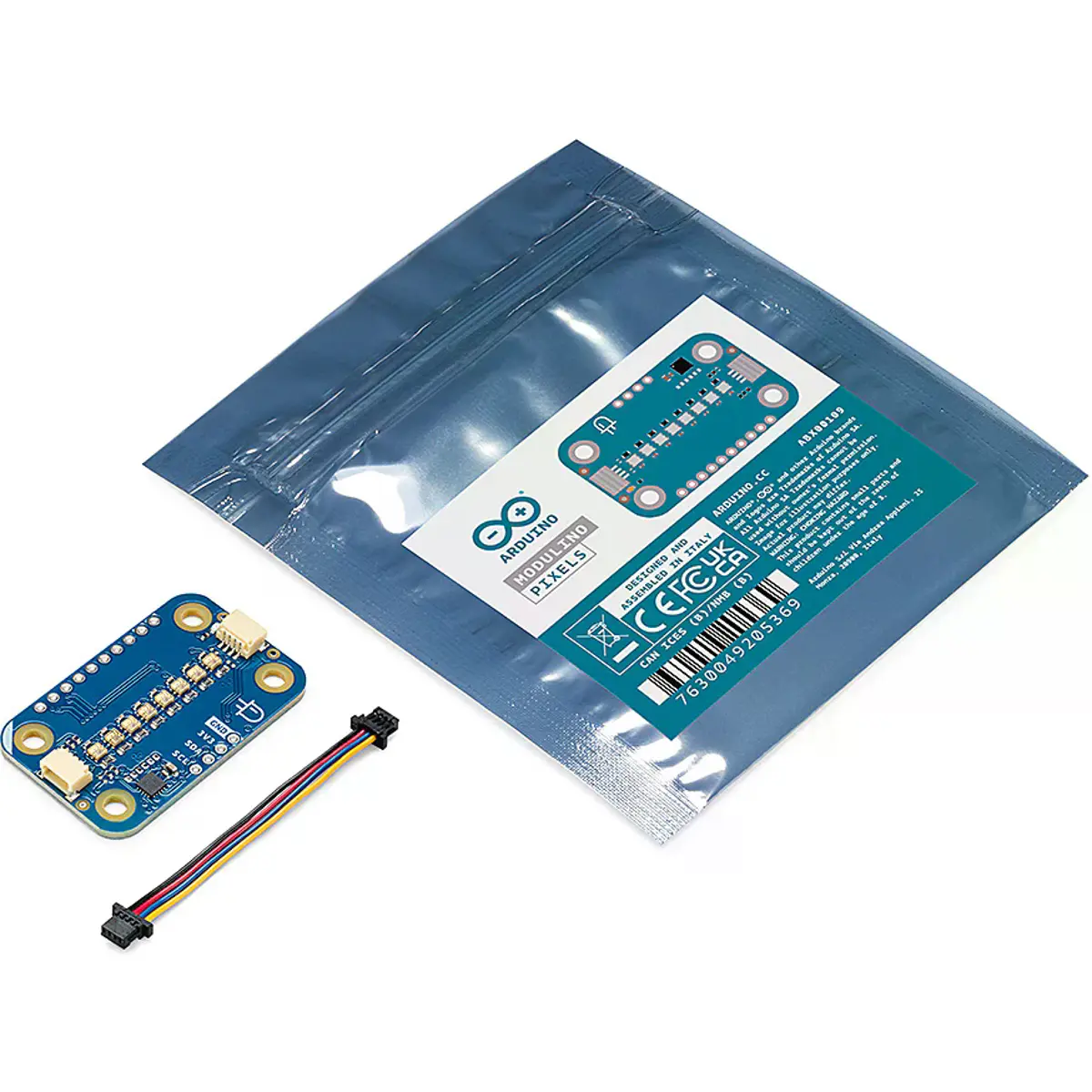

CONTEÚDO DA EMBALAGEM
• 1 × Arduino Modulino® Pixels
• 1 × Cabo I2C Qwiic compatível
NOTAS
• O módulo funciona como dispositivo alvo I2C e pode ser controlado através de comandos simples usando as bibliotecas Modulino®.
• Cada LED pode ser configurado individualmente em cor e intensidade, permitindo criar animações, indicadores de estado ou pequenos displays de barras luminosas.
• É possível ligar LEDs adicionais em cadeia (daisy-chain) utilizando os pinos de saída dedicados para dados e relógio.
• Caso todos os LEDs sejam utilizados em brilho máximo, tem de se ter atenção à alimentação utilizada. Ela terá de suportar correntes mais elevadas devido ao consumo total dos LEDs.
