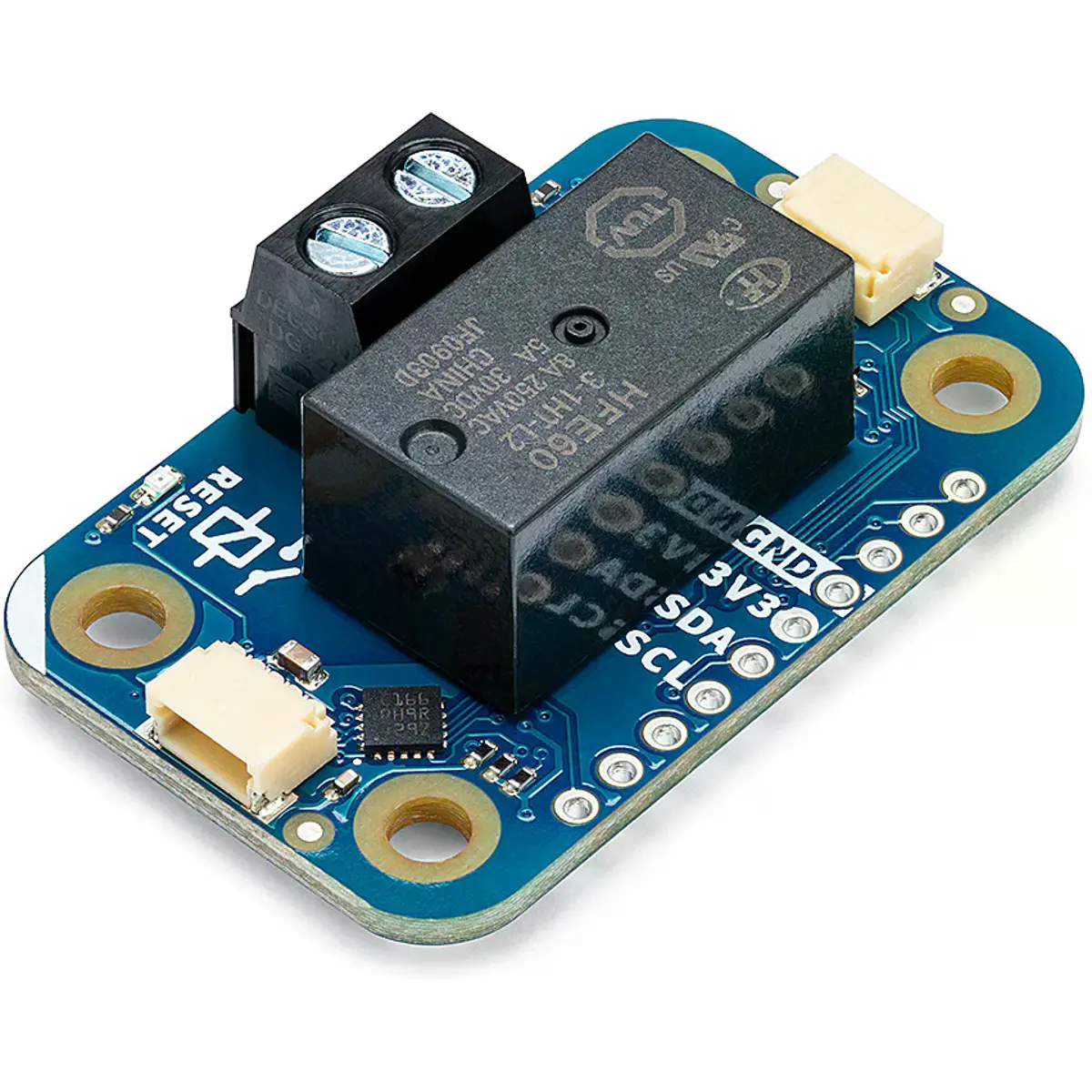

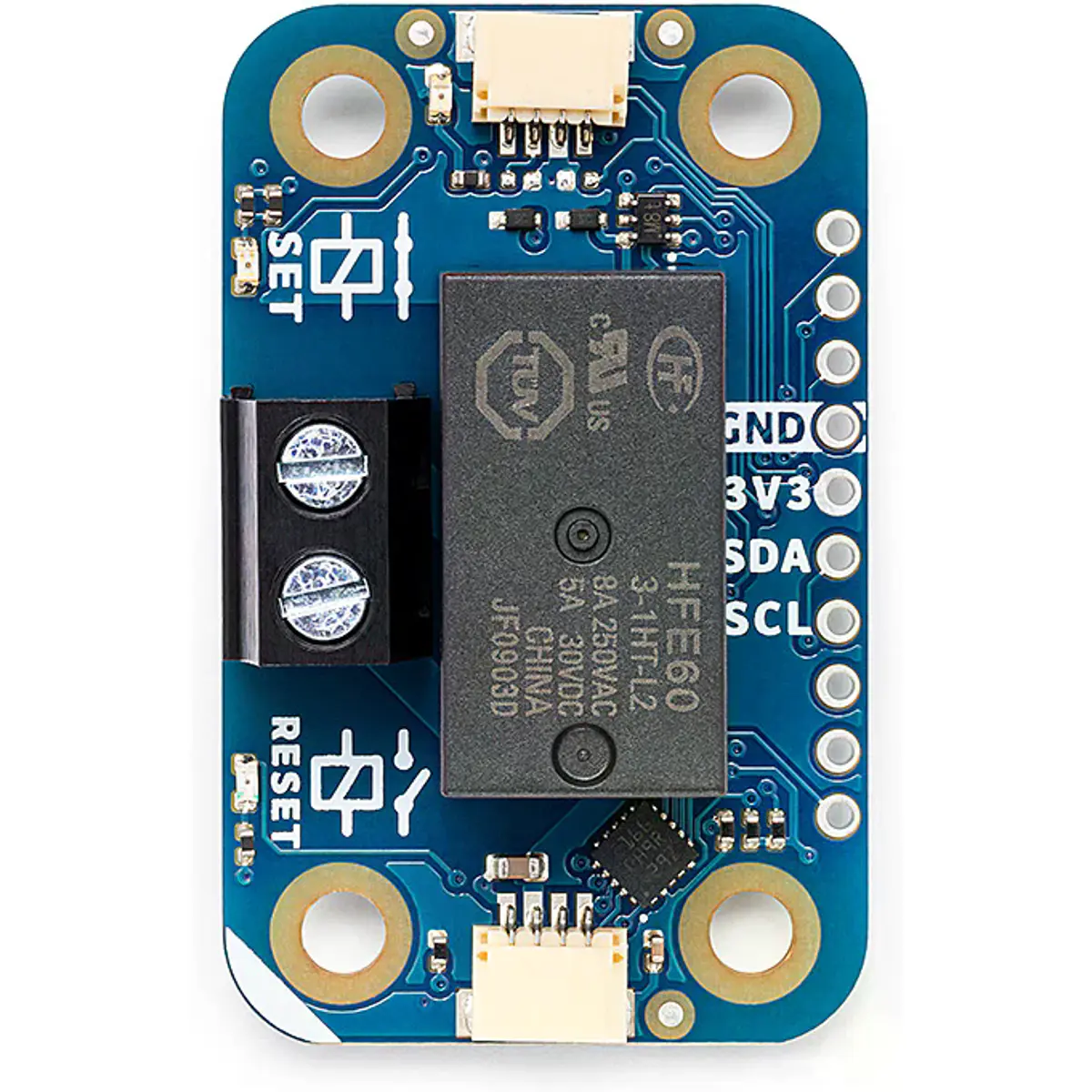

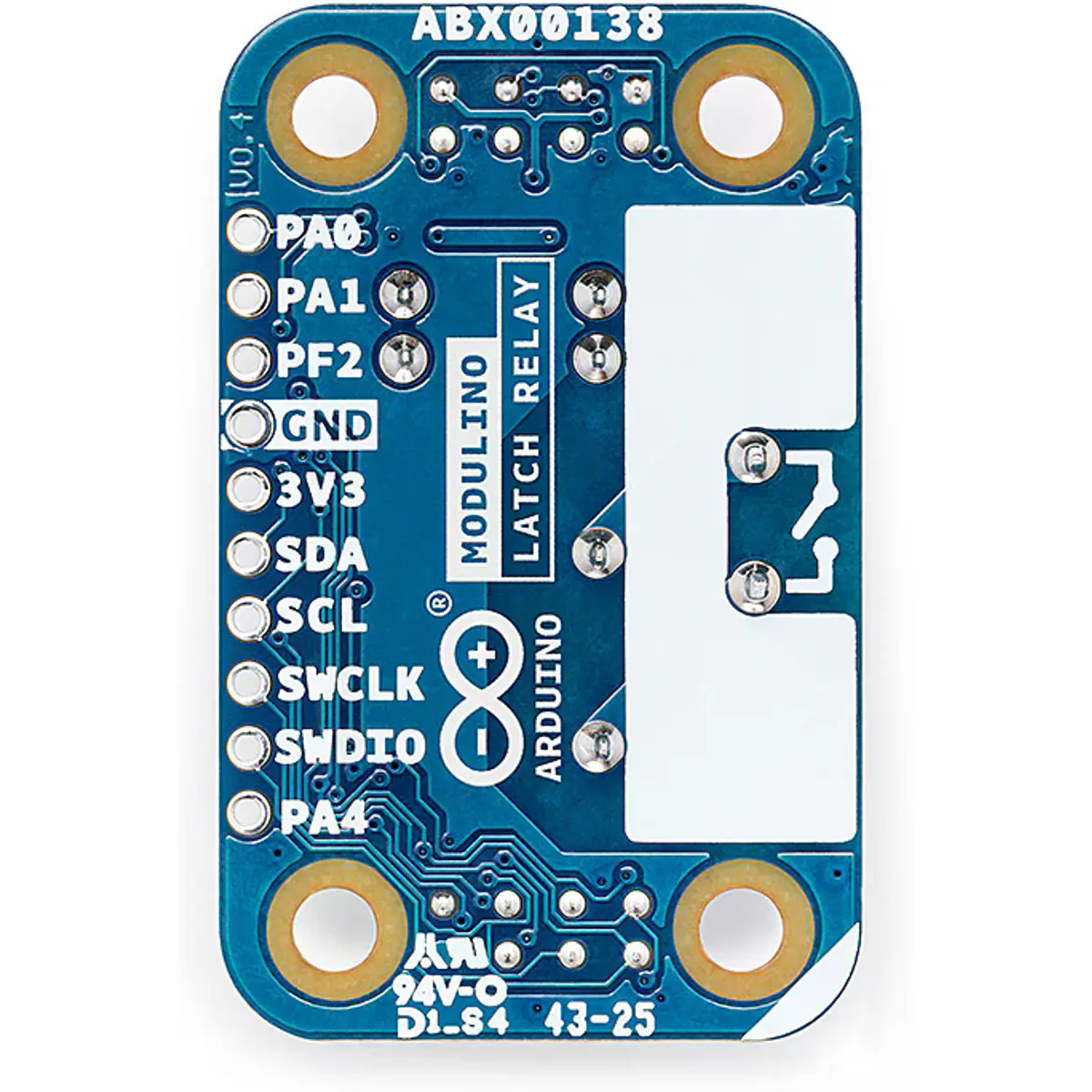

O Arduino Modulino® Latch Relay é um módulo de relé bistável concebido para projetos de automação e controlo baseados em microcontroladores. Integrando um microcontrolador STM32C011F4 e um relé eletromecânico de dupla bobina, permite controlar cargas DC de forma eficiente mantendo o último estado mesmo após perda de alimentação.
A comunicação é feita através de interface I2C utilizando o conector Qwiic, simplificando a integração com placas Arduino e outros sistemas compatíveis. Graças ao relé de retenção (latching), o consumo energético é reduzido, pois a bobina apenas necessita de energia durante o processo de comutação.
PRINCIPAIS CARACTERÍSTICAS
◆ Relé eletromecânico bistável (latching) que mantém o estado mesmo sem alimentação
◆ Microcontrolador STM32C011F4 integrado para controlo inteligente do relé
◆ Controlo simples através de interface I2C compatível com o padrão Qwiic
◆ Dois conectores Qwiic integrados para ligação em cadeia no mesmo barramento I2C
◆ Comutação de cargas DC até 30 V
◆ Bobinas SET e RESET independentes para controlo preciso do estado do relé
◆ LEDs de estado integrados para indicação visual do estado de comutação
◆ Consumo reduzido, com alimentação necessária apenas durante a comutação
◆ Possibilidade de reprogramação através de interface SWD
◆ Compatível com projetos de automação, domótica e controlo industrial leve
ESPECIFICAÇÕES
• Microcontrolador: STM32C011F4
• Relé
- Tipo: eletromecânico bistável (latching) de dupla bobina (SET/RESET)
- Modelo: HFE60/3-1HT-L2
- Configuração de contactos: 1× SPST-NO
- Capacidade típica dos contactos: até 5A / 30V DC ou 8A / 250V AC (*)
• Alimentação
- Tensão recomendada: 3,3 V
- Interface de alimentação: conector Qwiic
• Consumo de energia
- Aproximadamente 3,4 mA em repouso
- Aproximadamente 100 mA durante a comutação (≈50 ms)
• Bobina do relé
- Tensão nominal: 3 V
- Tensão mínima: 2,4 V
- Tensão máxima: 3,9 V

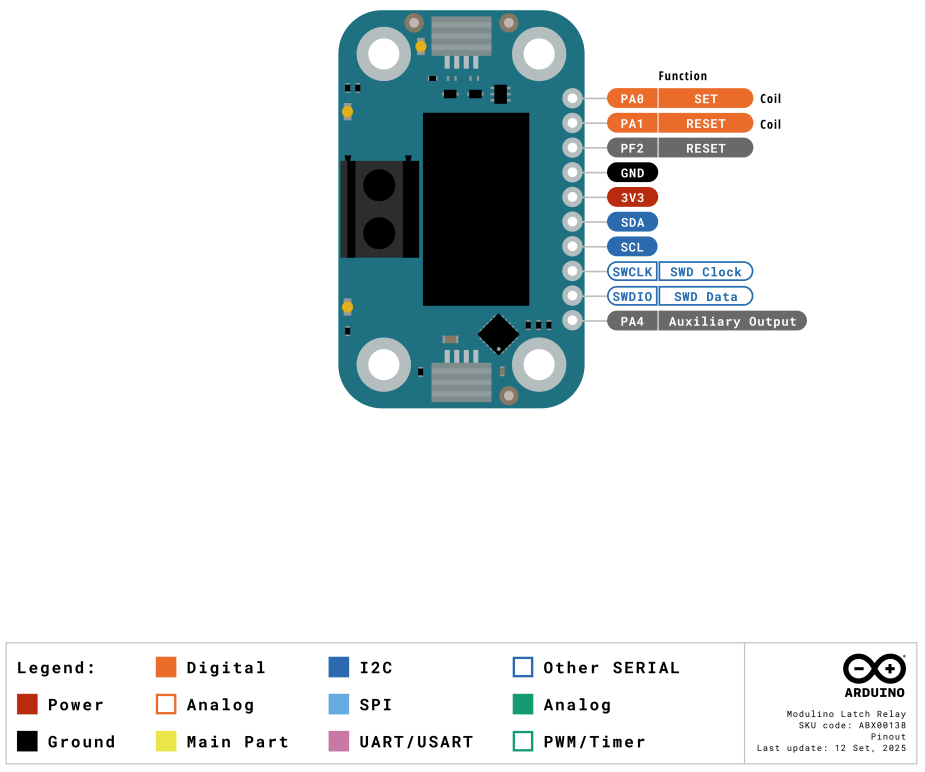

• Comunicação
- Interface principal: I2C (Qwiic)
- Interface de programação: SWD
• Endereço I2C
- Endereço predefinido: 0x2A
- Endereço configurável por software
• Temperatura de funcionamento: -40 °C a +85 °C
• Dimensões da placa: 41 mm × 25,36 mm
• Espessura da PCB: 1,6 mm (±0,2 mm)
• Fixação mecânica
- 4 furos de montagem
· Diâmetro: 3,2 mm
· Espaçamento: 16 mm (vertical) / 32 mm (horizontal)
CONTEÚDO DA EMBALAGEM

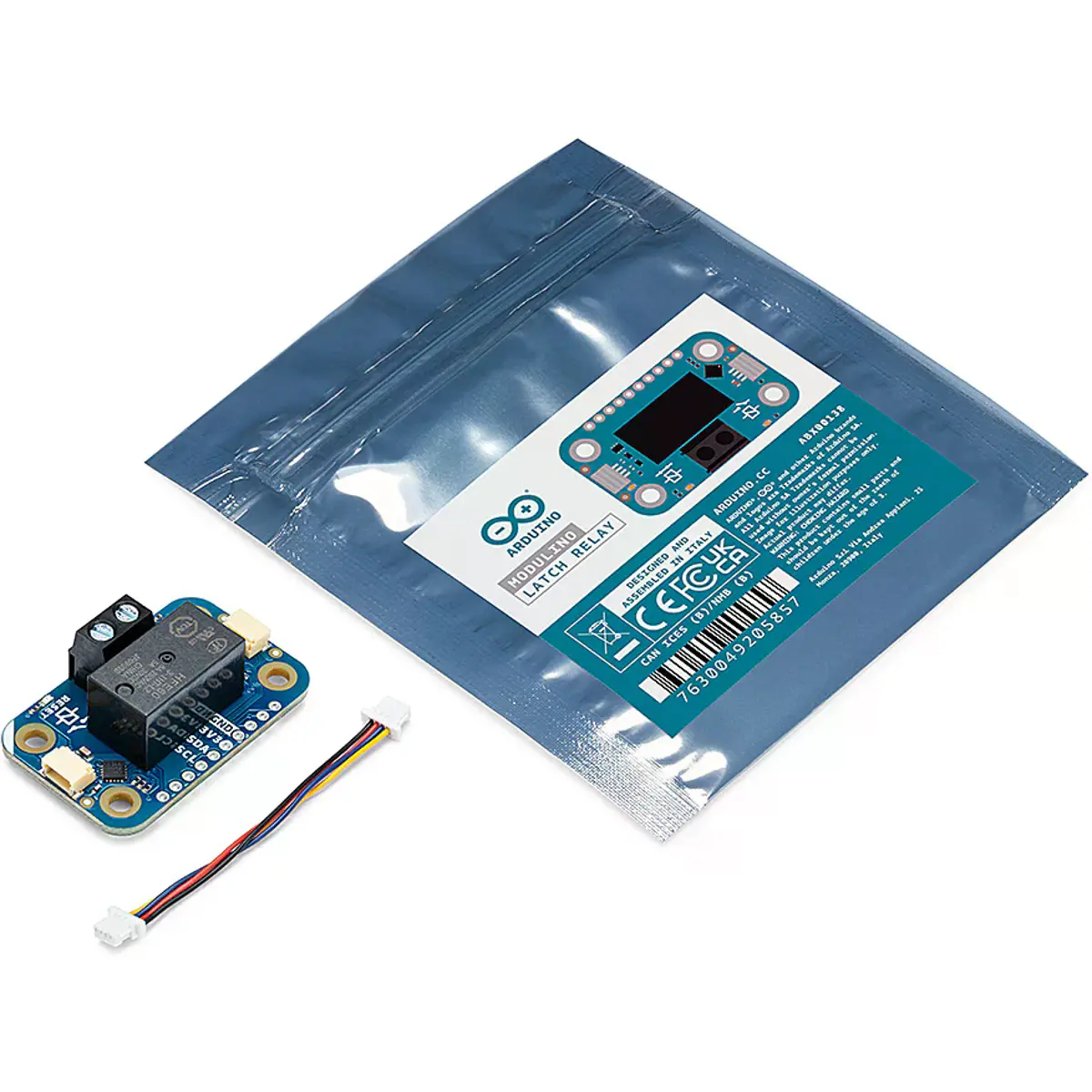

• 1 × Arduino Modulino® Latch Relay
• 1 × Cabo I2C Qwiic
NOTA: Nunca ativar simultaneamente as bobinas SET e RESET, pois isso cria um estado indefinido no relé.
⚠ NOTA DE SEGURANÇA IMPORTANTE:
Apesar de os contactos do relé o permitirem, esta placa NÃO é segura para comutação de 250 VAC e deve ser utilizada apenas com cargas em corrente contínua (DC), com tensão máxima de 30 V DC, devido à presença de contactos metálicos expostos.
