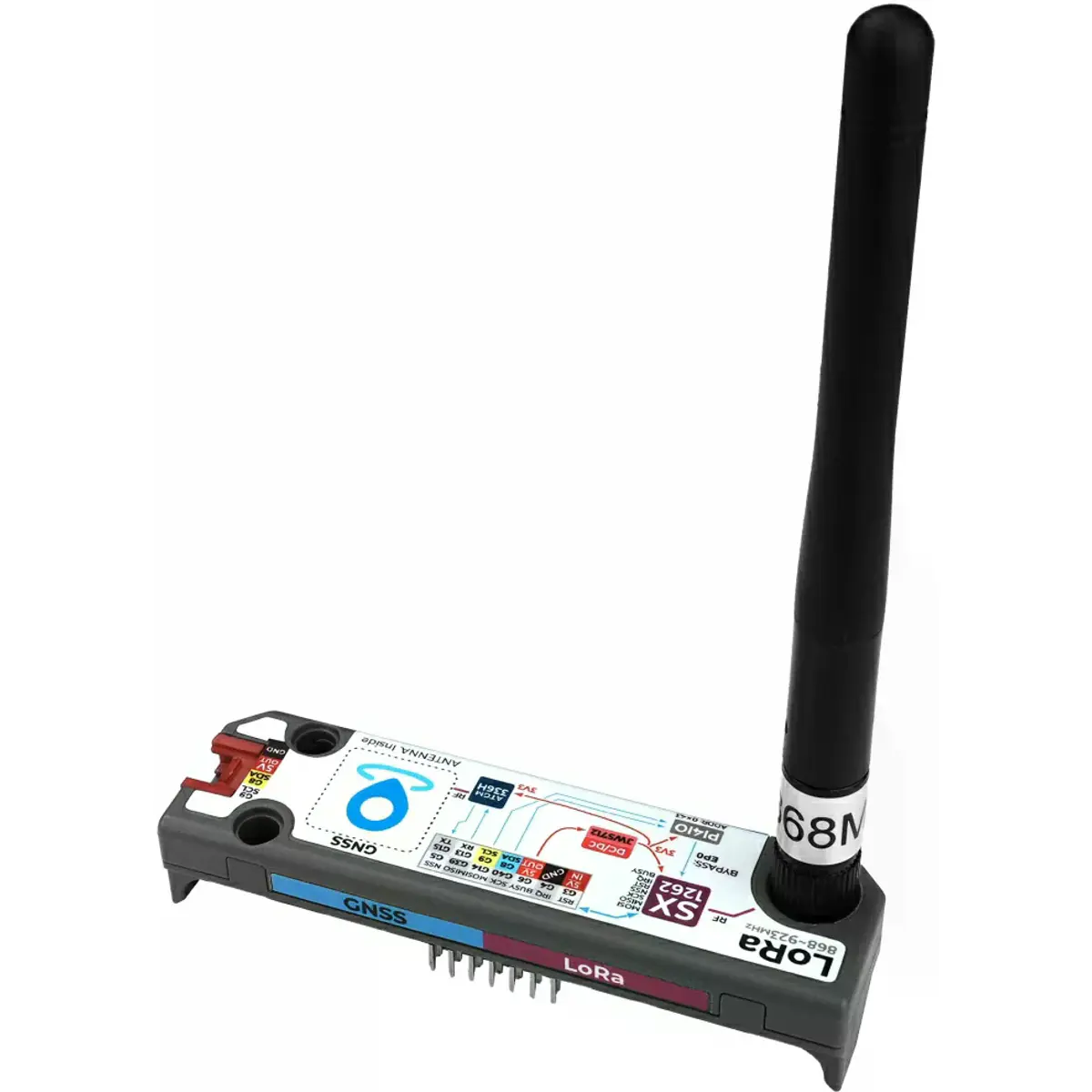

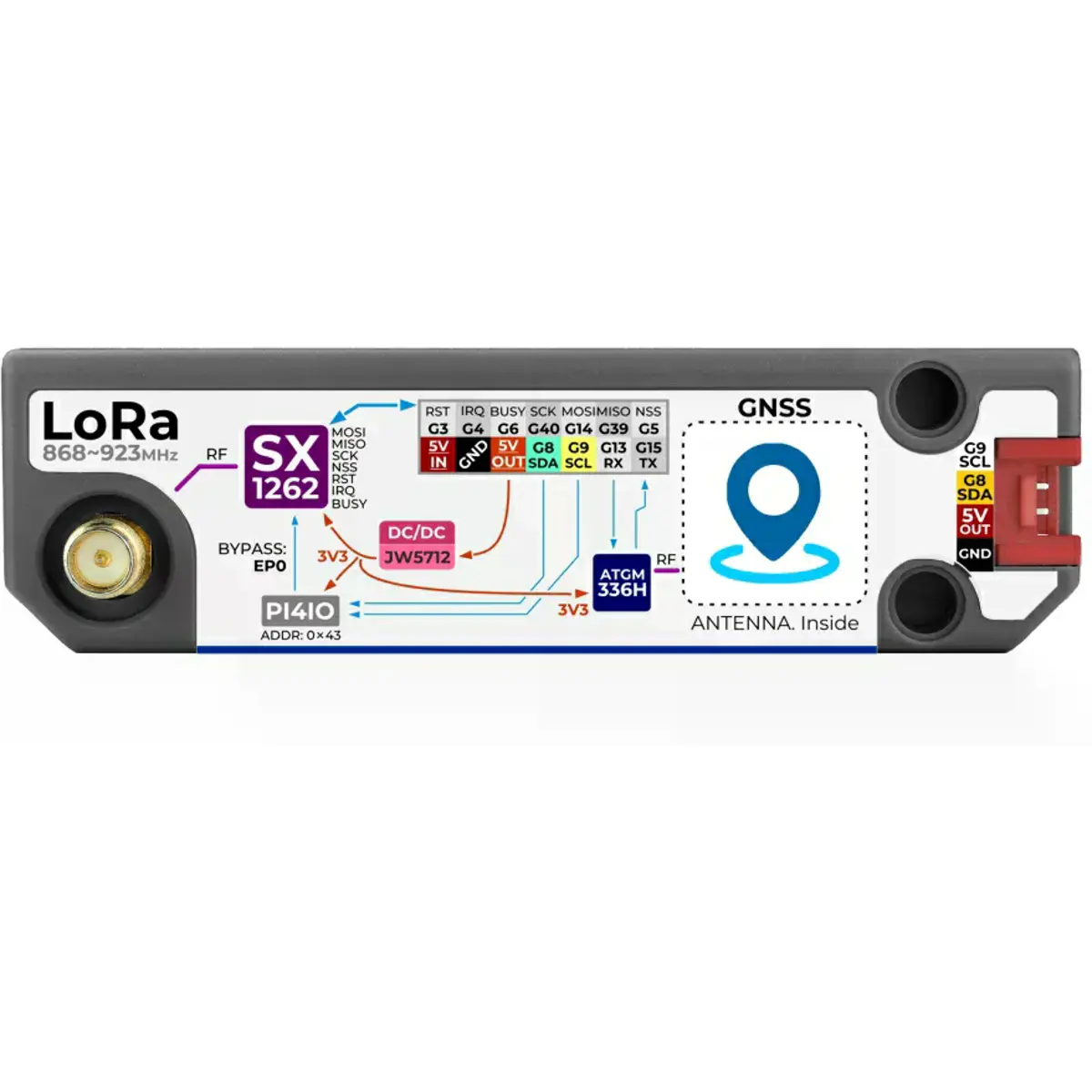

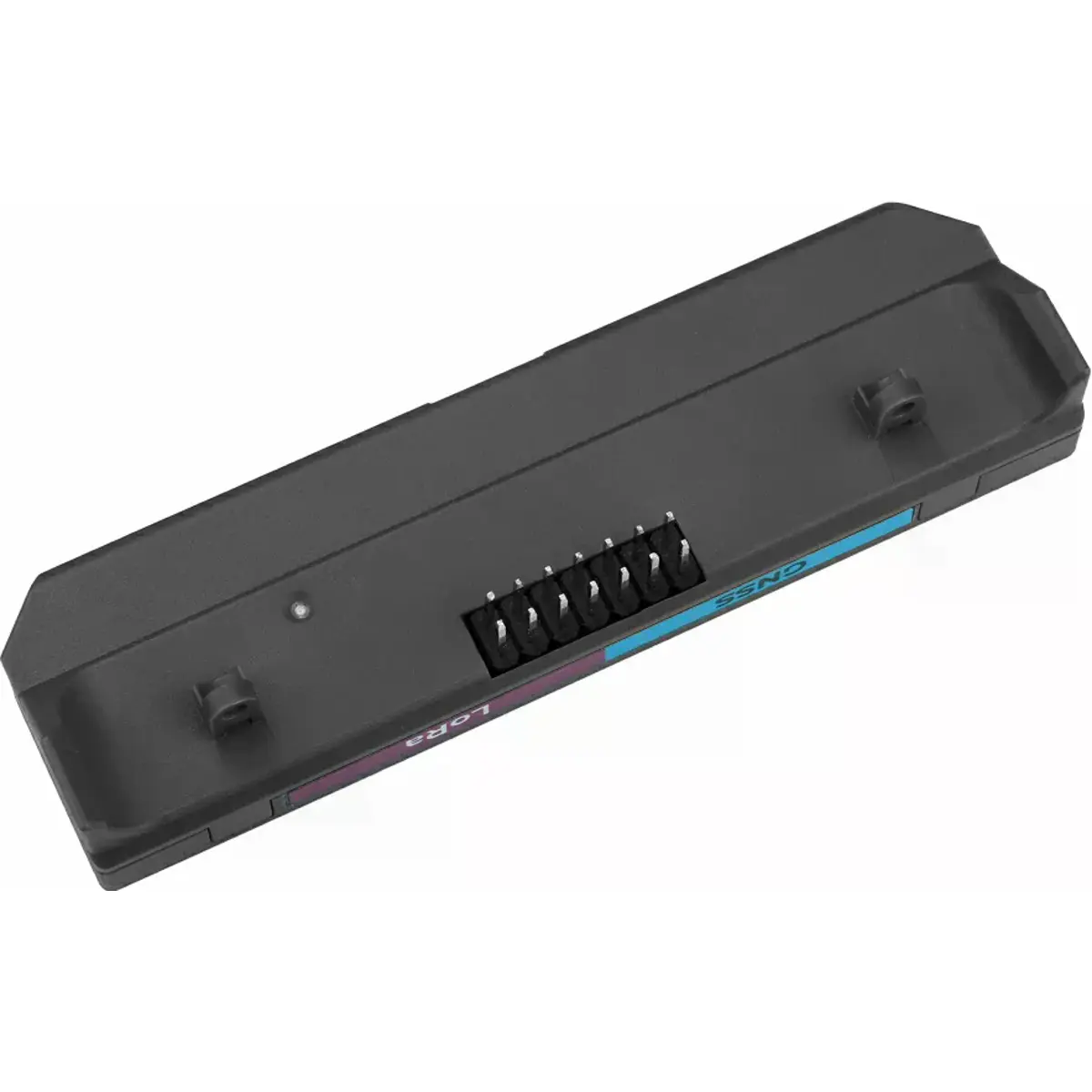

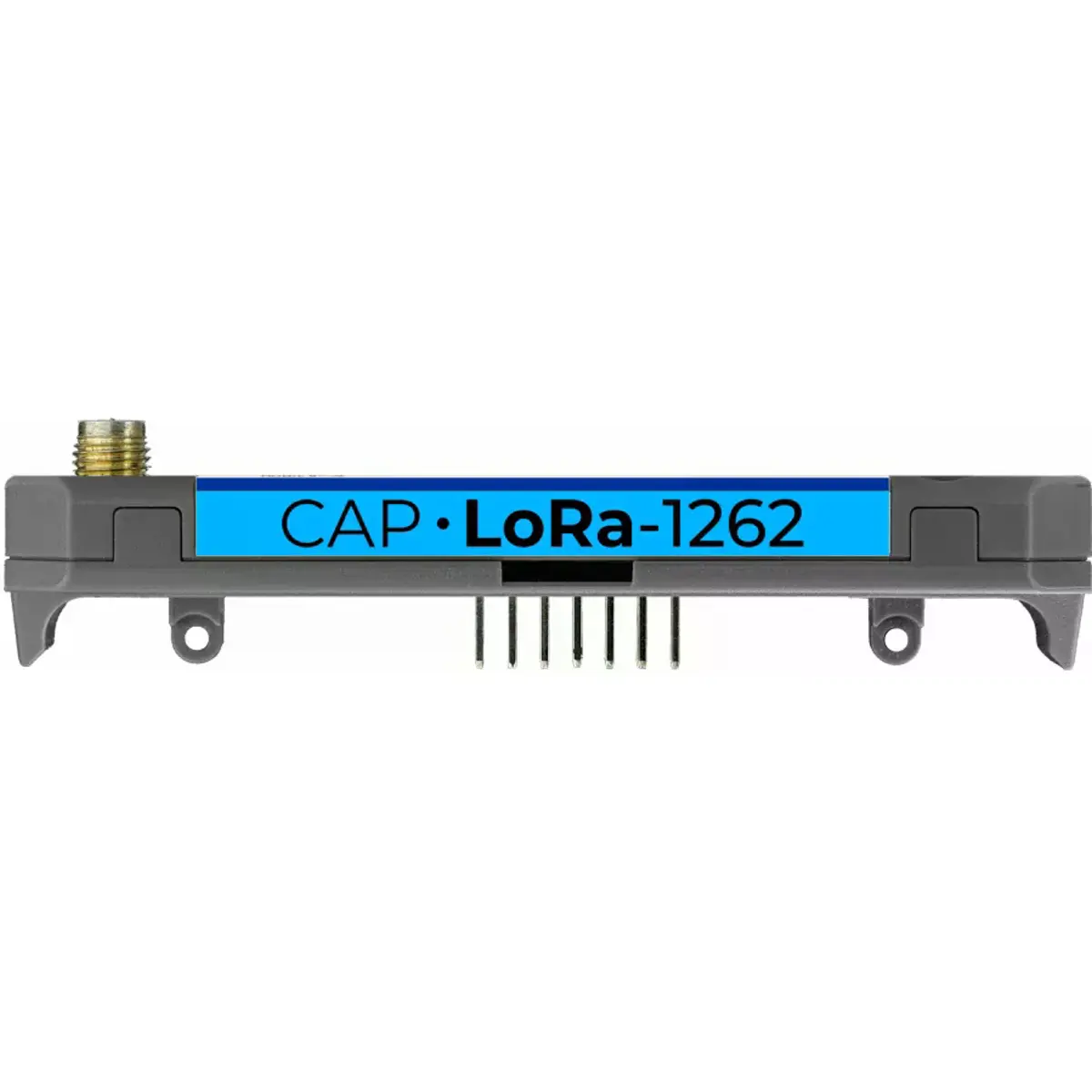

O Cap LoRa-1262 é um módulo de expansão de comunicação de alto desempenho, desenvolvido para o Cardputer-Adv, que combina conectividade LoRa de longo alcance com posicionamento global GNSS. Baseado no transceptor SX1262 e no módulo GNSS ATGM336H-6N com chip AT6668, oferece uma solução compacta e eficiente para aplicações IoT que exigem transmissão sem fios de baixo consumo e localização precisa.
Com suporte para a banda de 868 a 923 MHz, antena externa para LoRa e antena cerâmica integrada para GNSS, este módulo é indicado para recolha remota de dados, cidades inteligentes, casas inteligentes, navegação e localização de veículos, bem como localização de dispositivos IoT. A interface de expansão HY2.0-4P permite ainda uma integração prática e estável com outros periféricos compatíveis.
PRINCIPAIS CARACTERÍSTICAS
◆ Integra comunicação LoRa e posicionamento global GNSS num único módulo de expansão
◆ Compatível com o Cardputer-Adv
◆ Baseado no transceptor LoRa SX1262
◆ Módulo GNSS ATGM336H-6N baseado no chip AT6668
◆ Frequência de operação LoRa de 868 a 923 MHz
◆ Comunicação LoRa de longo alcance e baixo consumo para aplicações IoT
◆ Suporte para modulações FSK, GFSK, MSK, GMSK, LoRa e OOK
◆ Sensibilidade de receção LoRa até -147 dBm em modo LoRa de baixo débito de dados
◆ Potência máxima de transmissão LoRa até +22 dBm
◆ Antena externa para LoRa com conector SMA/RP-SMA, conforme a fonte consultada
◆ Antena cerâmica integrada para receção GNSS
◆ Suporte para sistemas GPS, QZSS, BD2, BD3, GALILEO e GLONASS
◆ Receção GNSS multi-frequência e multi-sistema
◆ Suporta posicionamento combinado multi-sistema e posicionamento independente por sistema único

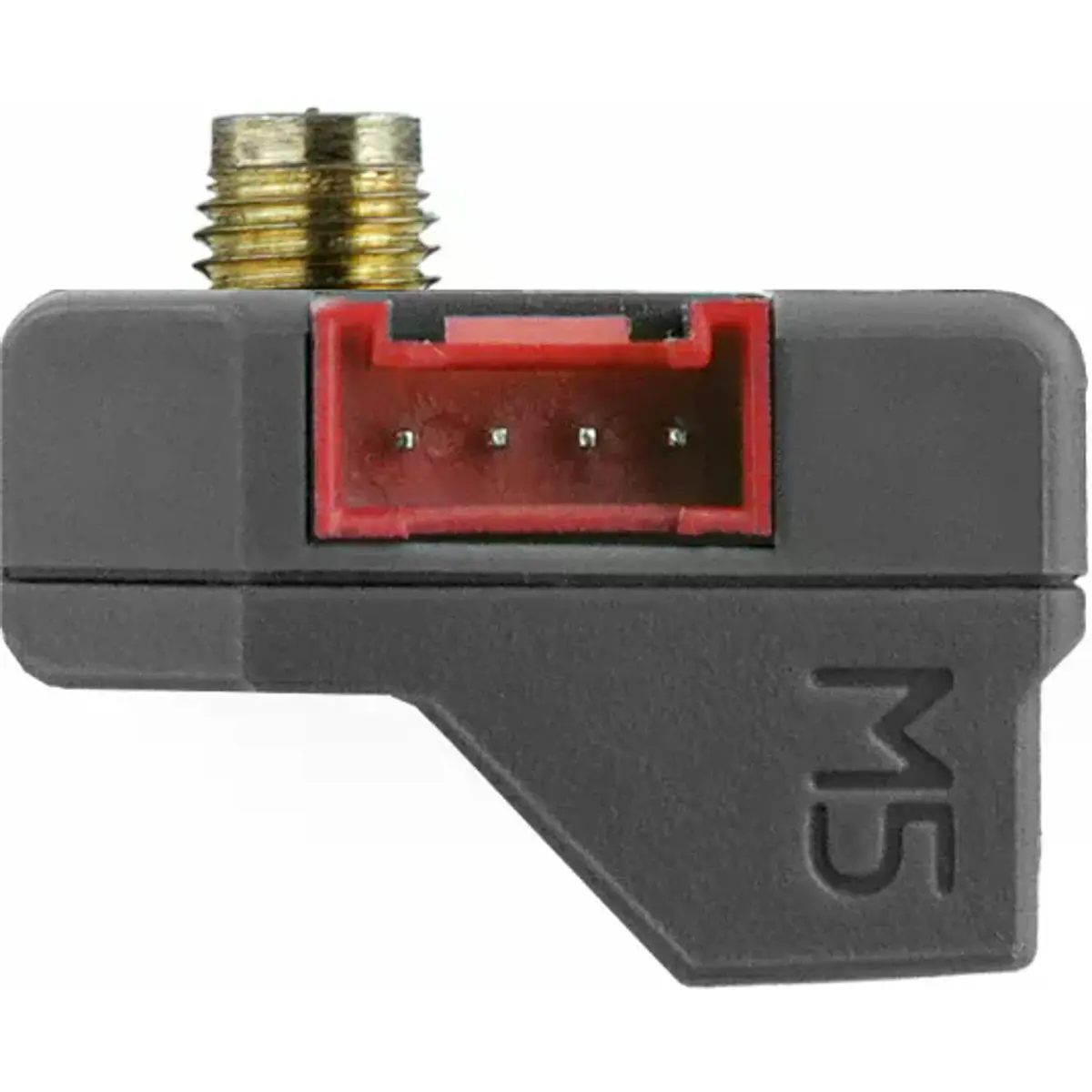

◆ Interface de expansão HY2.0-4P
◆ Compatível com desenvolvimento em Arduino e UiFlow2
ESPECIFICAÇÕES
• Módulo LoRa: SX1262
• Gama de frequências LoRa: 868 a 923 MHz
• Débito programável LoRa: Até 300 kbps
• Interface de comunicação LoRa: SPI
• Modos de modulação suportados:
- FSK
- GFSK
- MSK
- GMSK
- LoRa
- OOK
• Potência de transmissão LoRa: +22 dBm
• Sensibilidade de receção LoRa: -147 dBm em modo LoRa de baixo débito de dados
• Corrente de funcionamento LoRa: DC 5 V @ 163.4 mA
• Antena LoRa:
- Tipo: Antena externa de borracha
- Dimensões: 108 x 9.3 mm
- Ganho: 3 dBi
- Interface: SMA/RP-SMA, conforme a fonte consultada
• Módulo GNSS: ATGM336H-6N @ AT6668
• Interface de comunicação GNSS: UART
• Configuração UART predefinida: 115200 bps @ 8N1
• Sistemas GNSS suportados:
- GPS
- QZSS
- BD2
- BD3
- GALILEO
- GLONASS
• Bandas de frequência GNSS:
- BDS: B1I + B1C
- GPS / QZSS / SBAS: L1
- GALILEO: E1
- GLONASS: R1
• Canais GNSS: 50 canais
• Precisão de posicionamento GNSS: <1.5 m CEP50
• Taxa de atualização GNSS: Até 10 Hz
• Protocolo GNSS: NMEA 0183 4.1
• Sensibilidade GNSS:
- Seguimento: -162 dBm
- Aquisição: -160 dBm
- Arranque a frio: -148 dBm
• Tempo até à primeira localização:
- Arranque a frio: 23 s
- Arranque a quente: 1 s
• Consumo com alimentação ligada: 33.1 mA
• Interface de expansão: HY2.0-4P

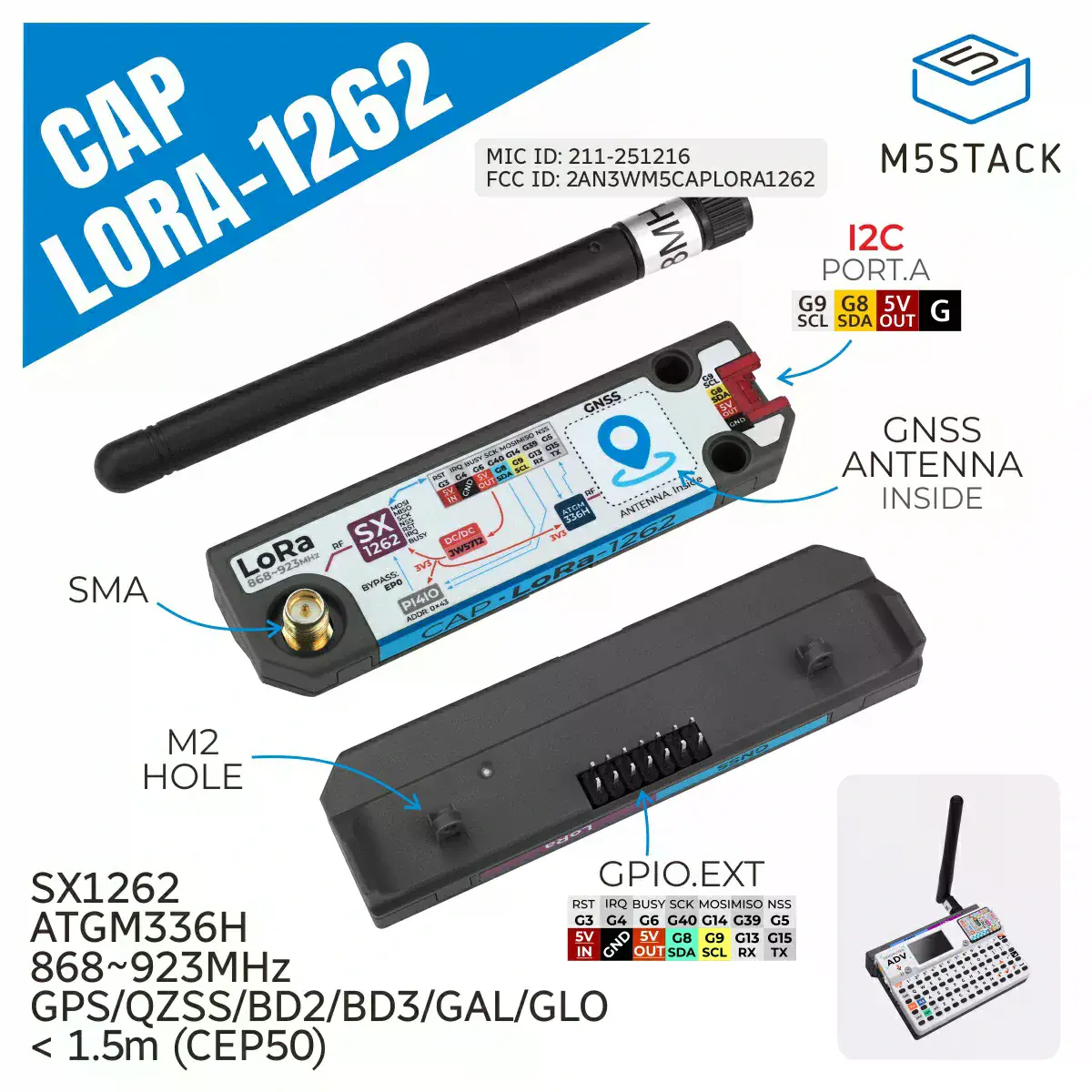

• Pinagem HY2.0-4P:
- Preto: GND
- Vermelho: 5 V
- Amarelo: SDA
- Branco: SCL
• Plataformas de desenvolvimento:
- Arduino
- UiFlow2

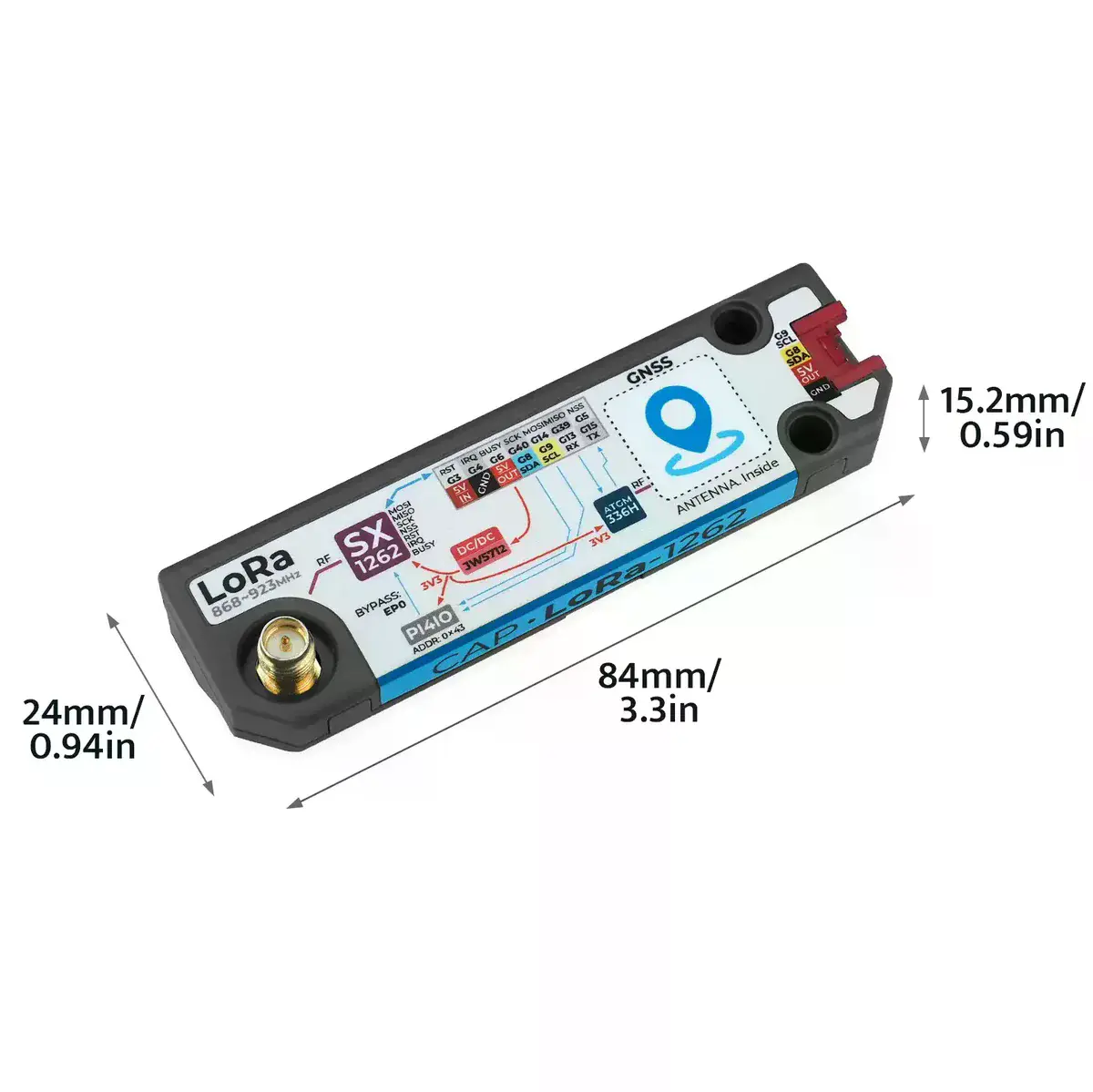

• Dimensões do produto: 84.0 x 24.0 x 15.2 mm
• Peso do produto:
- 22.1 g sem antena, segundo a documentação técnica
- 34.0 g, segundo a página comercial
• Dimensões da embalagem: 170.0 x 120.0 x 17.0 mm
• Peso bruto:
- 31.6 g, segundo a documentação técnica
- 48.6 g, segundo a página comercial

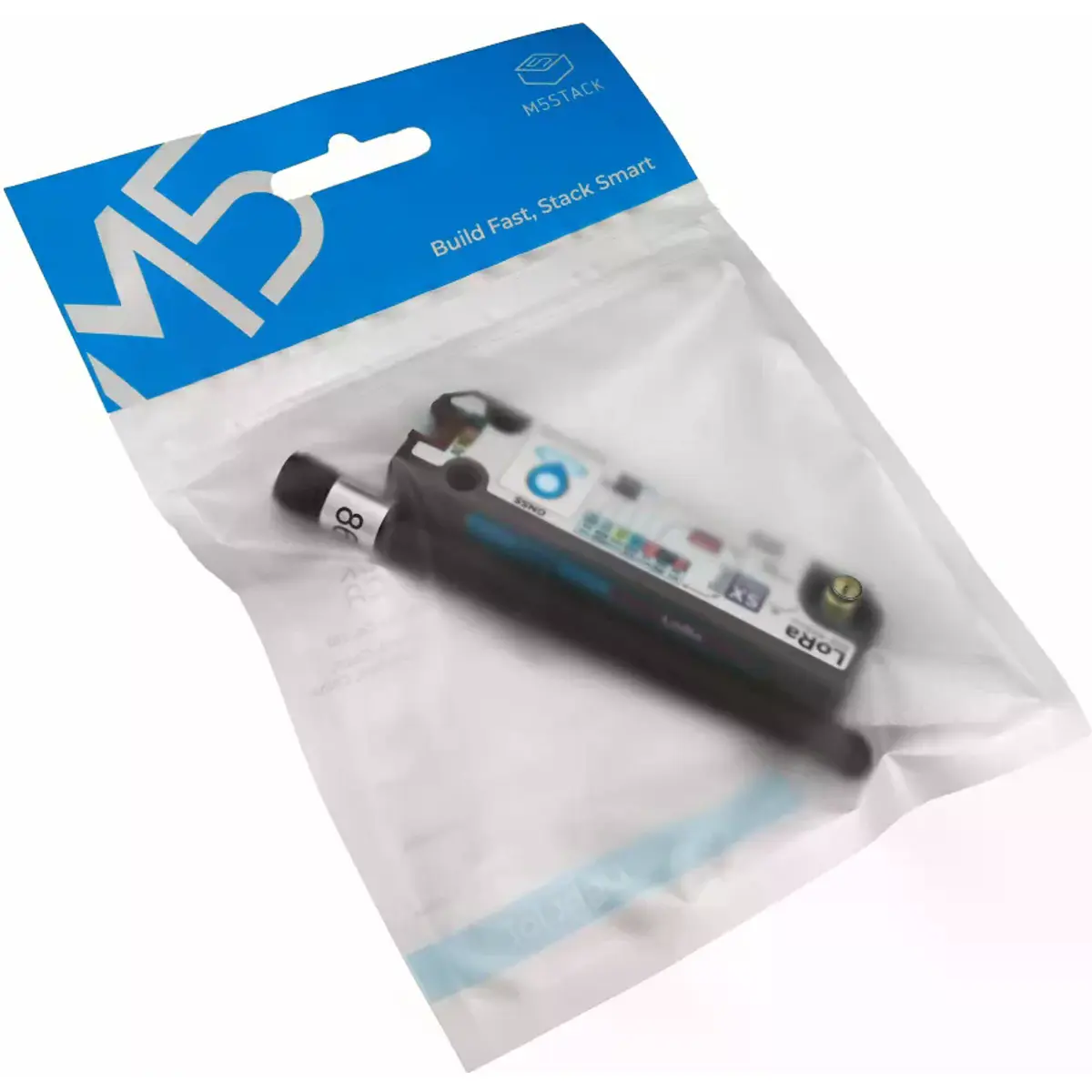

CONTEÚDO DA EMBALAGEM

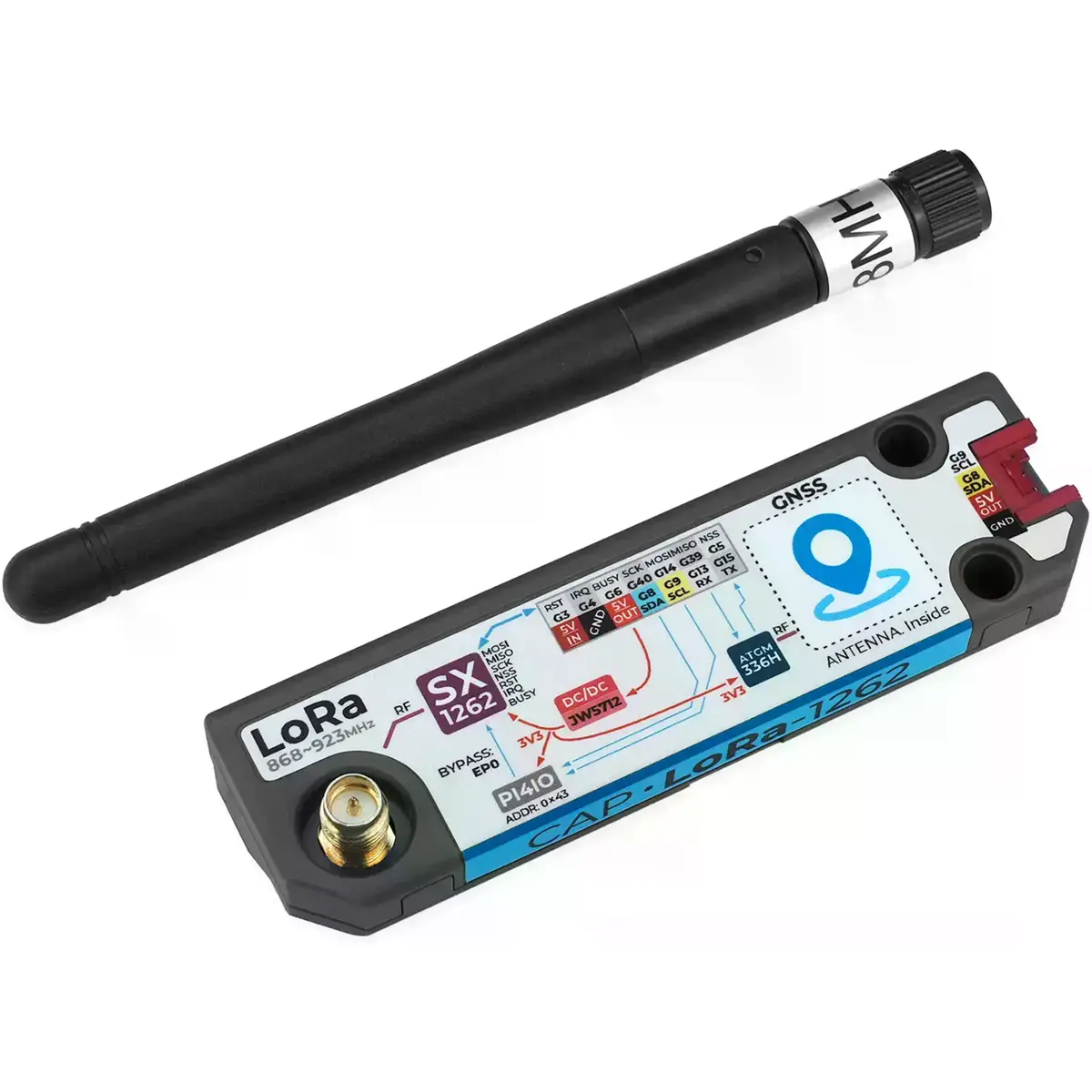

• 1 x Cap LoRa-1262
• 1 x Antena LoRa de borracha
