O Teltonika CALYX EBD07 é um HAT+ celular industrial para Raspberry Pi 4/5, concebido para disponibilizar conectividade móvel fiável em projetos embebidos sempre que o Wi-Fi ou Ethernet não estejam disponíveis — ou sejam pouco estáveis. Ao montar-se diretamente sobre o SBC, garante uma integração limpa, compacta e altamente prática para aplicações IoT, telemetria, Edge e monitorização remota.
Esta versão incorpora um modem 5G RedCap (NR “Reduced Capability”), oferecendo a eficiência e baixa latência do 5G com consumo e complexidade reduzidos face a soluções 5G completas, mantendo ainda fallback para 4G. Inclui controlo do modem por GPIO (wake/reset/power), suporte de áudio PCM e conectividade por antenas SMA para uma implementação rápida e robusta em ambientes exigentes.
PRINCIPAIS CARACTERÍSTICAS
◆ HAT+ celular para Raspberry Pi 4/5, montagem direta sobre o SBC
◆ Conectividade 5G RedCap (SA) para ligações móveis eficientes e de baixa latência
◆ Velocidades até 223 Mbps (download) / 123 Mbps (upload) em 5G RedCap
◆ Fallback 4G LTE (Cat 4) até 195 Mbps (download) / 105 Mbps (upload)
◆ 3GPP Release 17 (compatível com NR RedCap / NR-Light)
◆ Controlo do modem por GPIO: ligar/desligar (PWR_KEY), wake-up e reset
◆ USB Type-C para dados e alimentação (5 VDC)
◆ Slot Nano-SIM (4FF) push-pull
◆ 2 conectores SMA para antenas móveis (2x)
◆ LEDs de estado: Power, NET IND e NET STAT
◆ Temperatura de funcionamento: -40 °C a 75 °C (adequado a ambientes industriais)
ESPECIFICAÇÕES
• Tipo de produto: HAT+ celular embebido para Raspberry Pi 4/5
- Série/Plataforma: CALYX (EBD070)
• Comunicações móveis (módulo 5G RedCap)
- 5G Sub-6 GHz (SA): até 223 Mbps DL / 123 Mbps UL
- 4G LTE (Cat 4): até 195 Mbps DL / 105 Mbps UL
• 3GPP Release
- Release 17
• USB
- Interface: USB Type-C (recetáculo)
- Velocidade: USB 2.0 (Calyx 5G RedCap / EBD070)
• GPIO (header 40 pinos)
- PWR_KEY: ligar/desligar modem (entrada digital, 0–3,3 V, ativo alto; pulso ≥500 ms)
- Wake-up do modem: entrada digital 0–3,3 V, ativo baixo (EBD070)
- Reset do modem: entrada digital 0–3,3 V, ativo alto
• Áudio
- PCM: suporte para transferência de áudio digital (baixa latência)
• Alimentação
- USB Type-C: 5 VDC
- Header 40 pinos: 5 VDC e 3,3 VDC
• Interfaces físicas
- SIM: 1× Nano-SIM (4FF), push-pull
- LEDs: 1× Power, NET IND, NET STAT
- Antenas: 2× SMA (móvel)

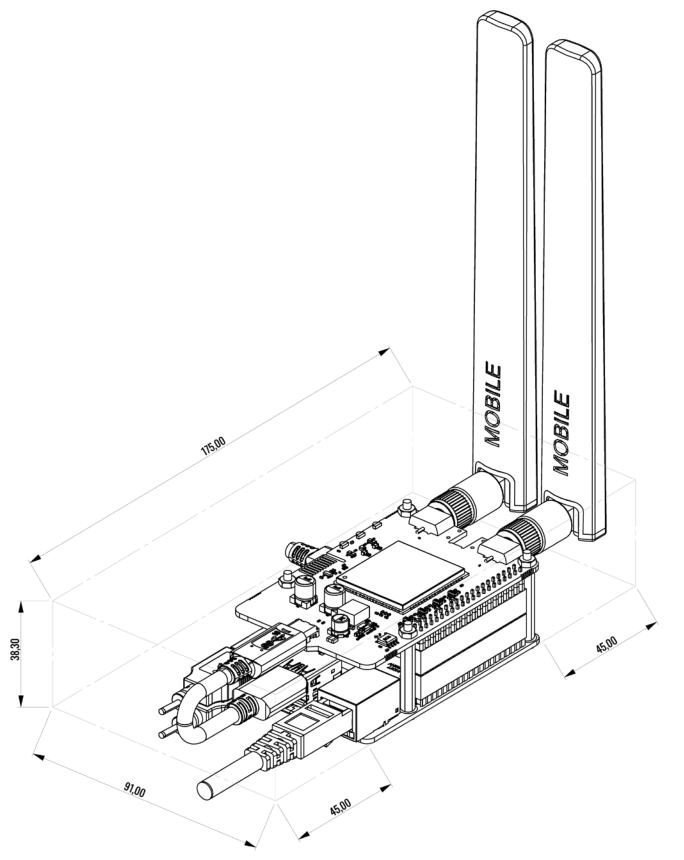

• Características físicas
- Peso: 57 g
- Dimensões (L × A × P): 56 × 23,11 × 95,48 mm
- Montagem: kit de fixação incluído
• Ambiente de operação
- Temperatura de funcionamento: -40 °C a 75 °C
• Certificações (EBD070)
- Regulatórias: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
• Códigos de classificação
- HS Code: 851762
- HTS: 8517.62.00
CONTEÚDO DA EMBALAGEM
• Calyx (EBD070)
• Kit de fixação (parafusos/espacadores)
• Extensor do header GPIO de 40 pinos
• Acessório USB Type-C para USB Type-A
• Guia rápido (QSG)
• Caixa de embalagem
NOTAS
• EBD070000000 corresponde ao standard package sem PSU (sem fonte de alimentação dedicada).
• O conteúdo da embalagem pode variar consoante o código de encomenda.
• No EBD070, o sinal de wake-up do modem é ativo baixo (difere do EBD021, onde é ativo alto).
• O 5G RedCap (Reduced Capability) privilegia eficiência e baixa latência, com débito mais moderado do que 5G completo.
