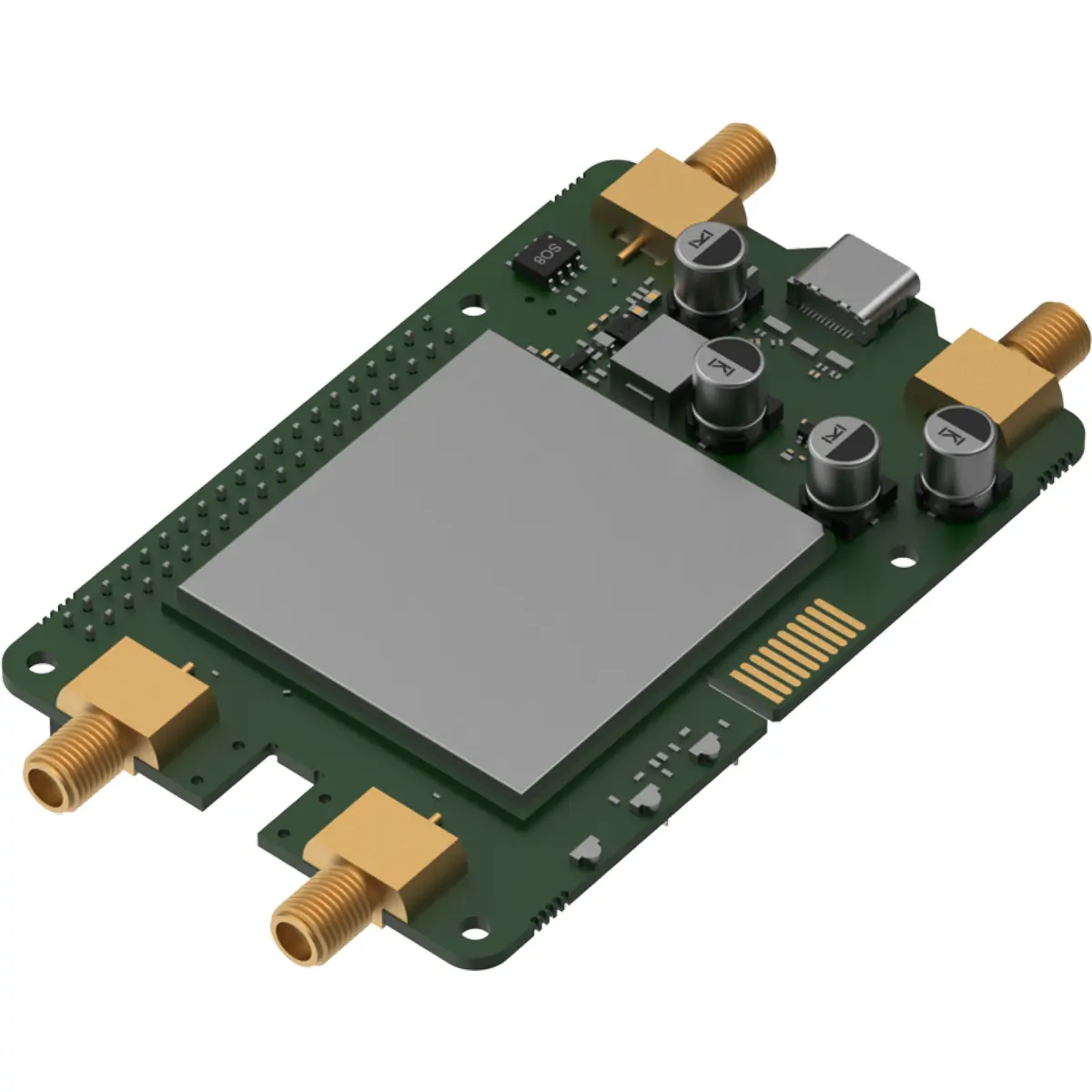

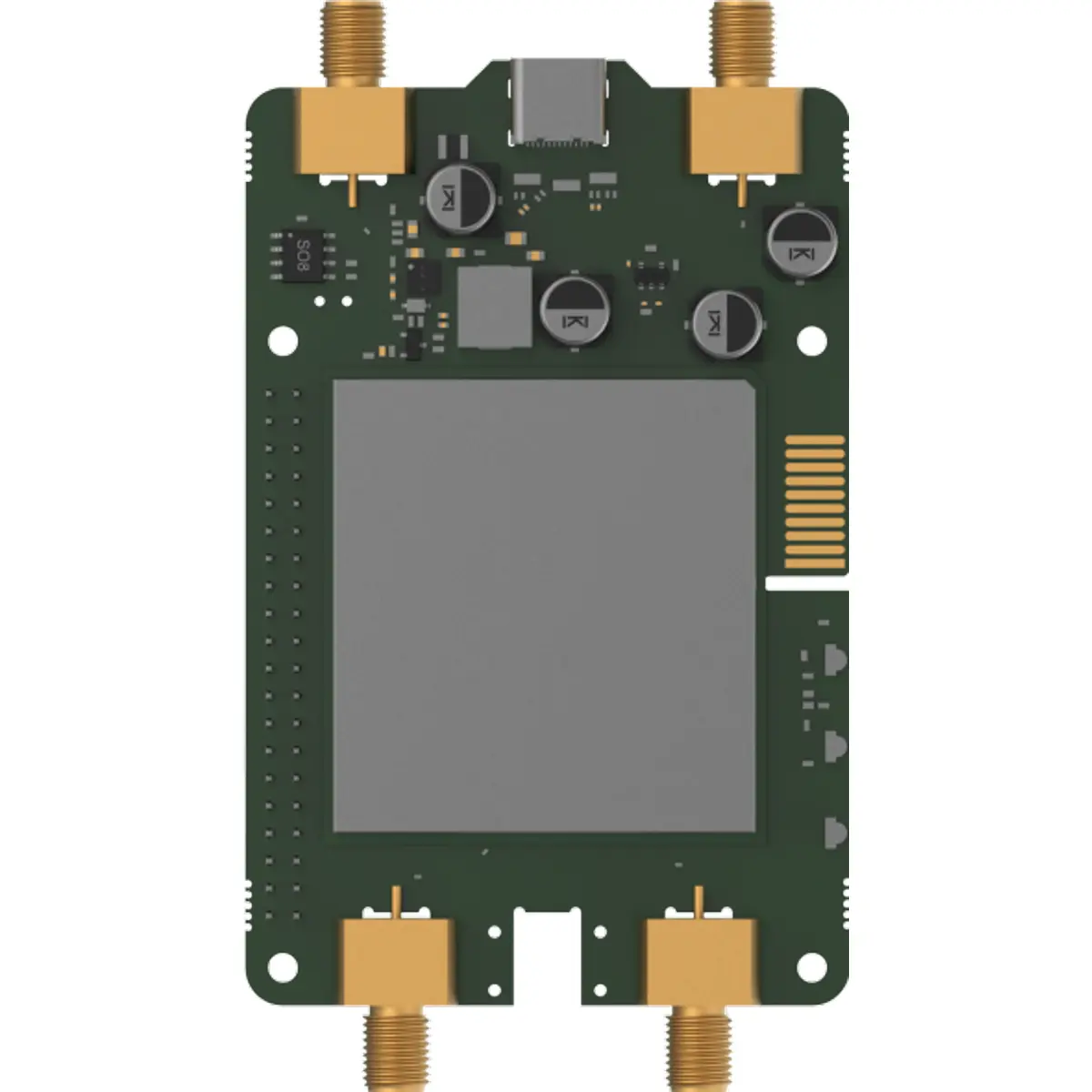

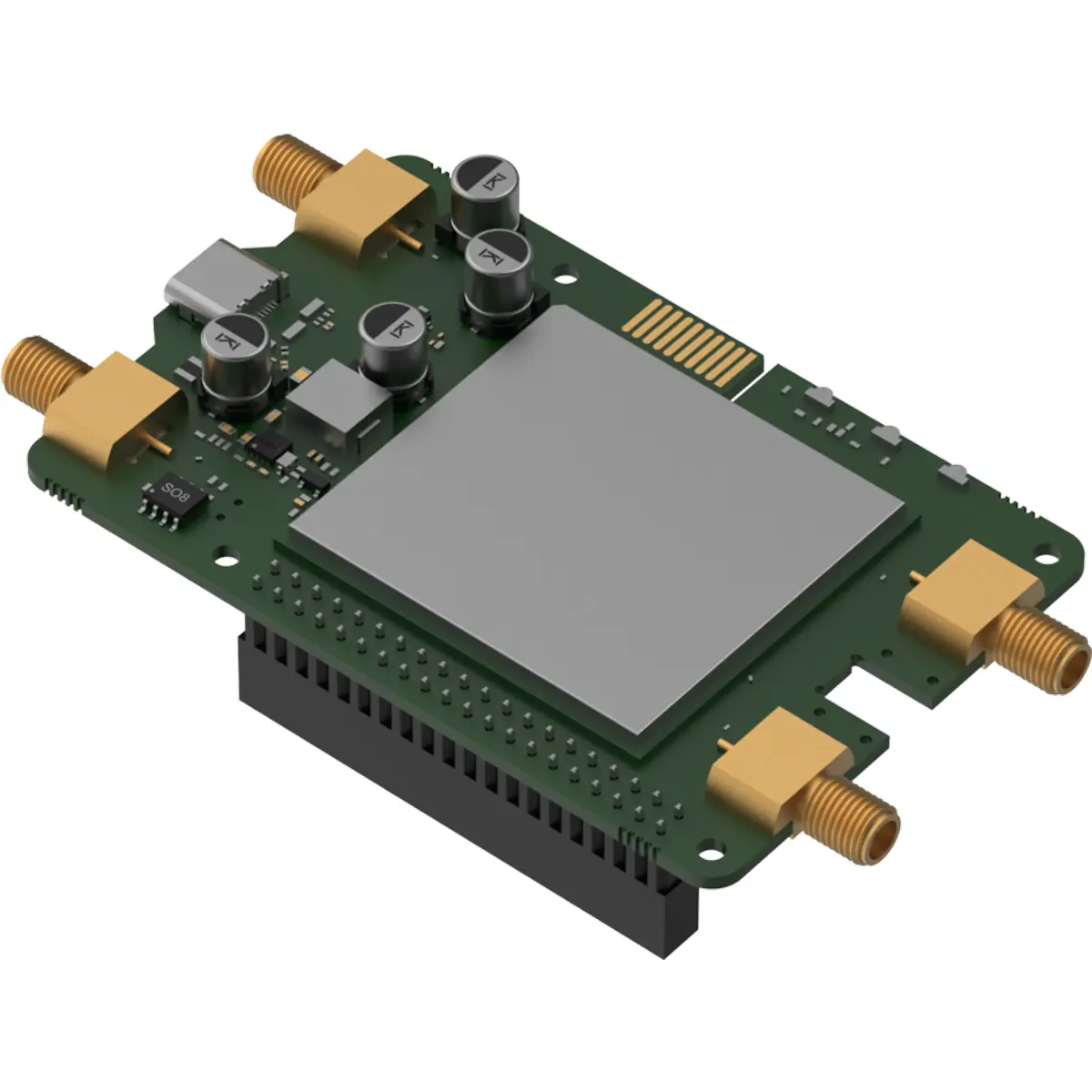

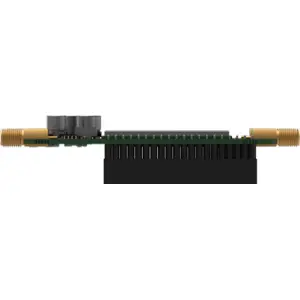

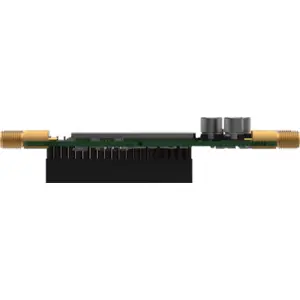

O Teltonika CALYX EBD050 é um HAT+ industrial para Raspberry Pi 4/5, desenvolvido para fornecer conectividade móvel de elevada velocidade em sistemas embebidos quando o Wi-Fi ou Ethernet não estão disponíveis — ou quando a ligação é instável. Ao montar-se diretamente sobre o SBC, permite uma integração limpa e compacta, ideal para aplicações IoT avançadas, gateways Edge, vídeo/vigilância remota, automação e acesso seguro através de redes móveis.
Esta versão inclui um módem 5G completo (Sub-6 GHz SA/NSA), com suporte de 4×4 MIMO e desempenho elevado, além de fallback para 4G LTE Cat 19 e 3G. Com 4 conectores SMA para antenas móveis, USB 3.0 para maior largura de banda e controlo do modem por GPIO (wake/reset/power), o EBD050 é a opção indicada para integradores que necessitam de ligações móveis rápidas e estáveis num formato HAT+ para Raspberry Pi.
PRINCIPAIS CARACTERÍSTICAS
◆ HAT+ industrial para Raspberry Pi 4/5, montagem direta sobre o SBC
◆ Conectividade móvel 5G Sub-6 GHz (SA/NSA) com elevado débito e baixa latência
◆ Velocidades 5G até 2,4/3,4 Gbps (download) e 900/550 Mbps (upload) com 4×4 MIMO
◆ Fallback 4G LTE Cat 19 até 1,6 Gbps (download) / 200 Mbps (upload) e 3G até 42/5,76 Mbps
◆ 3GPP Release 16
◆ USB 3.0 para maior largura de banda (via USB Type-C)
◆ 4 conectores SMA para antenas móveis (4x), ideal para MIMO
◆ Controlo do modem por GPIO: ligar/desligar (PWR_KEY), wake-up e reset
◆ Slot Nano-SIM (4FF) push-pull
◆ LEDs de estado: Power, NET IND e NET STAT
◆ Temperatura de funcionamento: -40 °C a 75 °C (adequado a ambientes industriais)
ESPECIFICAÇÕES
• Tipo de produto: HAT+ industrial para conectividade móvel em Raspberry Pi 4/5
- Série/Plataforma: CALYX (EBD050)
• Comunicações móveis (módulo 5G)
- 5G Sub-6 GHz (SA/NSA): 2,4/3,4 Gbps DL (4×4 MIMO), 900/550 Mbps UL (2×2)
- 4G LTE Cat 19: até 1,6 Gbps DL / 200 Mbps UL
- 3G: até 42 Mbps DL / 5,76 Mbps UL
• 3GPP Release
- Release 16
• USB
- Interface: USB Type-C (recetáculo)
- Velocidade: USB 3.0 (Calyx 5G / EBD050)
• GPIO (header 40 pinos)
- PWR_KEY: ligar/desligar módem (entrada digital, 0–3,3 V, ativo alto; pulso ≥500 ms)
- Wake-up do módem: entrada digital 0–3,3 V, ativo baixo (EBD050)
- Reset do módem: entrada digital, 0–3,3 V, ativo alto
• Áudio
- PCM: suporte para transferência de áudio digital (baixa latência)
• Alimentação
- USB Type-C: 5 VDC
- Header 40 pinos: 5 VDC e 3,3 VDC
• Interfaces físicas

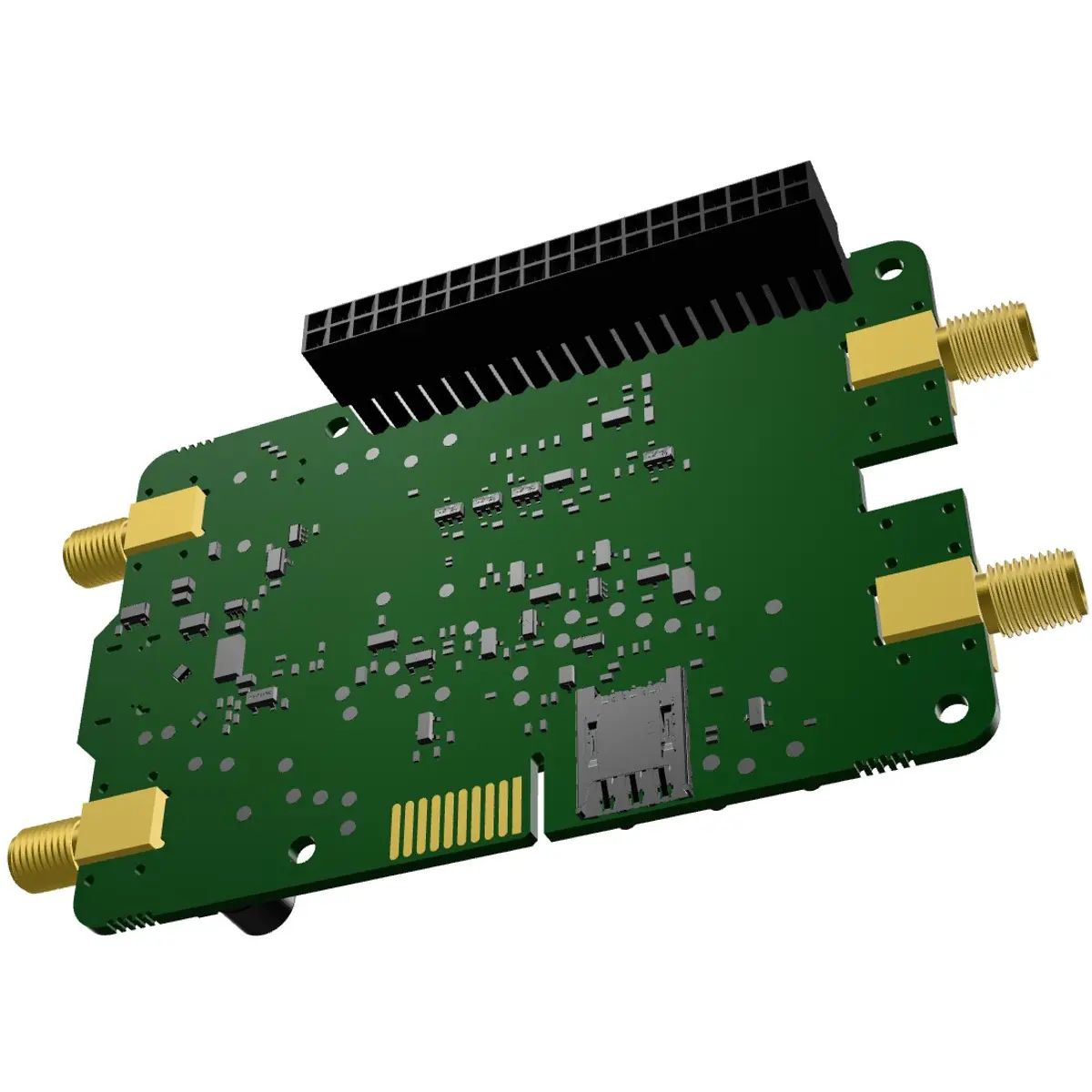

- SIM: 1× Nano-SIM (4FF), push-pull
- LEDs: 1× Power, NET IND, NET STAT
- Antenas: 4× SMA (móvel)

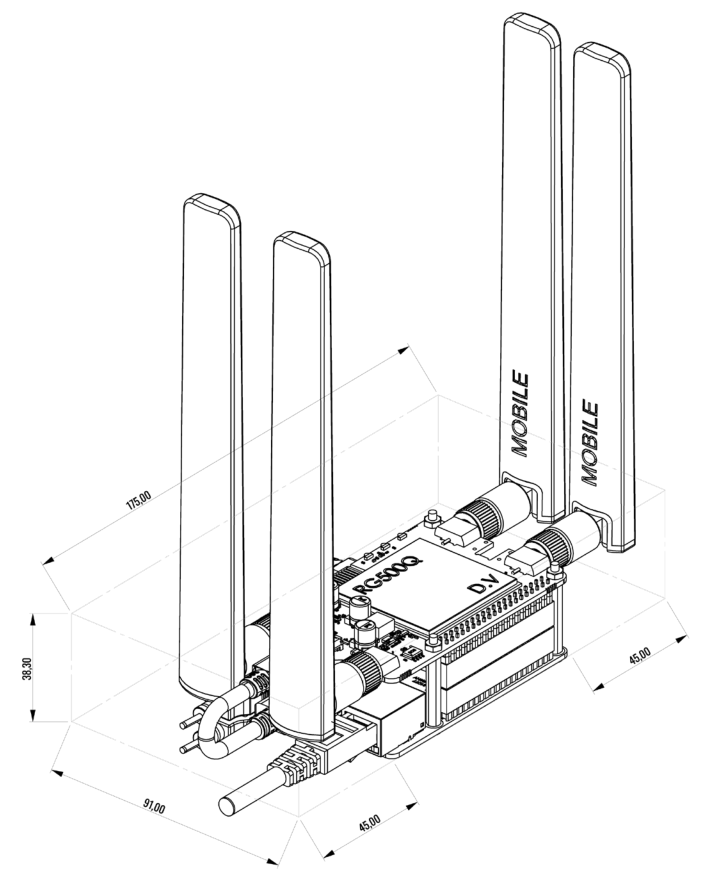

• Características físicas
- Peso: 57 g

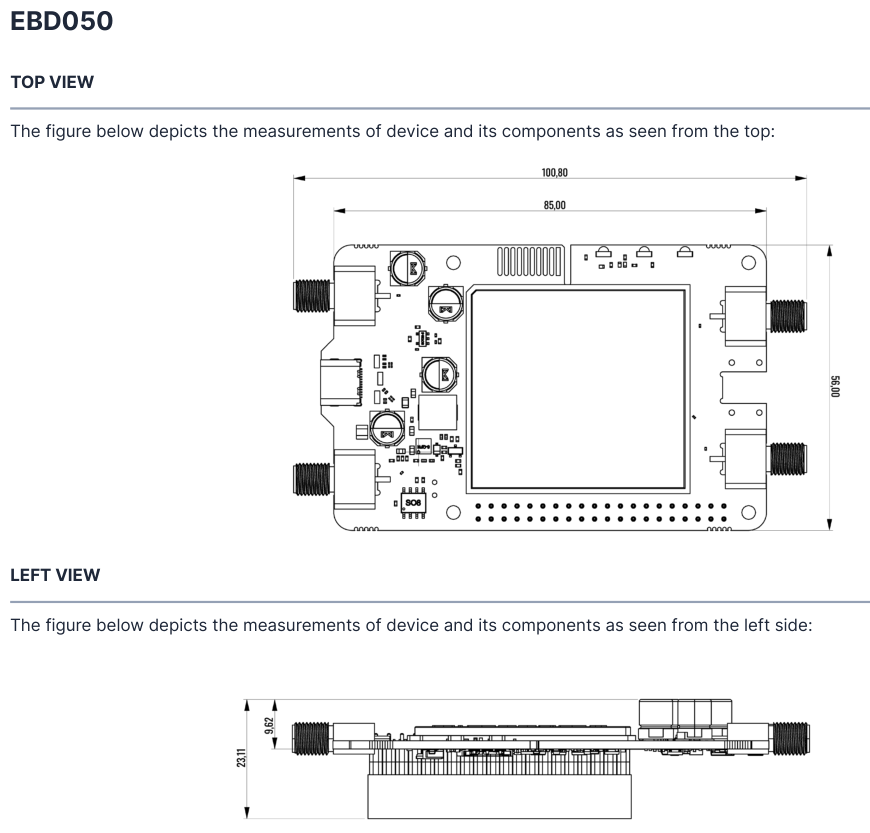

- Dimensões (L × A × P): 56 × 23,11 × 100,8 mm
- Montagem: kit de fixação incluído
• Ambiente de operação
- Temperatura de funcionamento: -40 °C a 75 °C
• Certificações (EBD050)
- Regulatórias: CE, UKCA, EAC, UCRF, RCM, CB, WEEE
• Códigos de classificação
- HS Code: 851762
- HTS: 8517.62.00
CONTEÚDO DA EMBALAGEM
• Calyx (EBD050)
• Kit de fixação (parafusos/espacadores)
• Extensor do header GPIO de 40 pinos
• Acessório USB Type-C para USB Type-A
• Guia rápido (QSG)
• Caixa de embalagem
NOTAS
• EBD050000000 corresponde ao standard package sem PSU (sem fonte de alimentação dedicada).
• No EBD050, o sinal de wake-up do modem é ativo baixo (difere do EBD021, onde é ativo alto).
• A versão EBD050 é a opção “5G completo” da gama CALYX, indicada quando é necessária a máxima largura de banda e desempenho.
