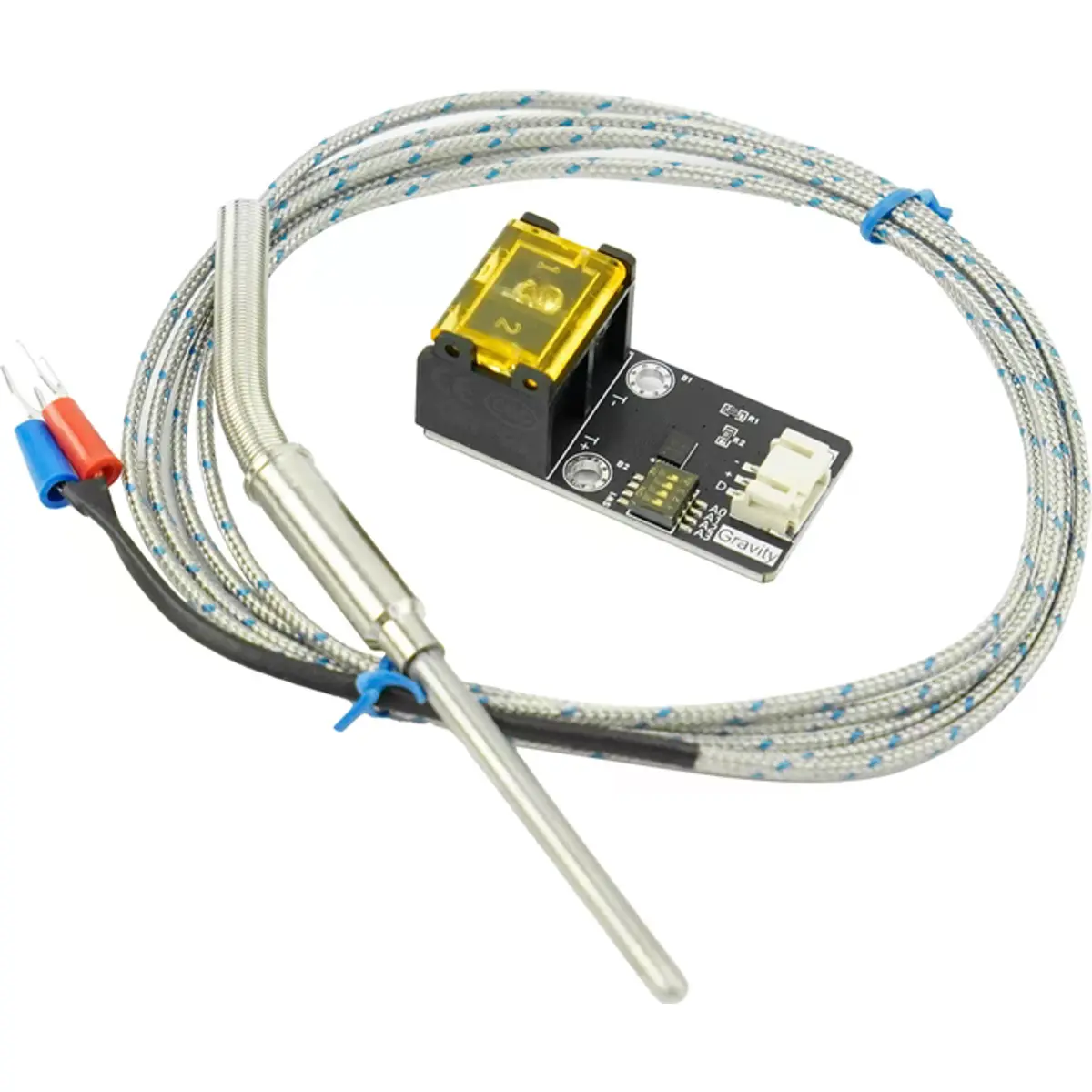

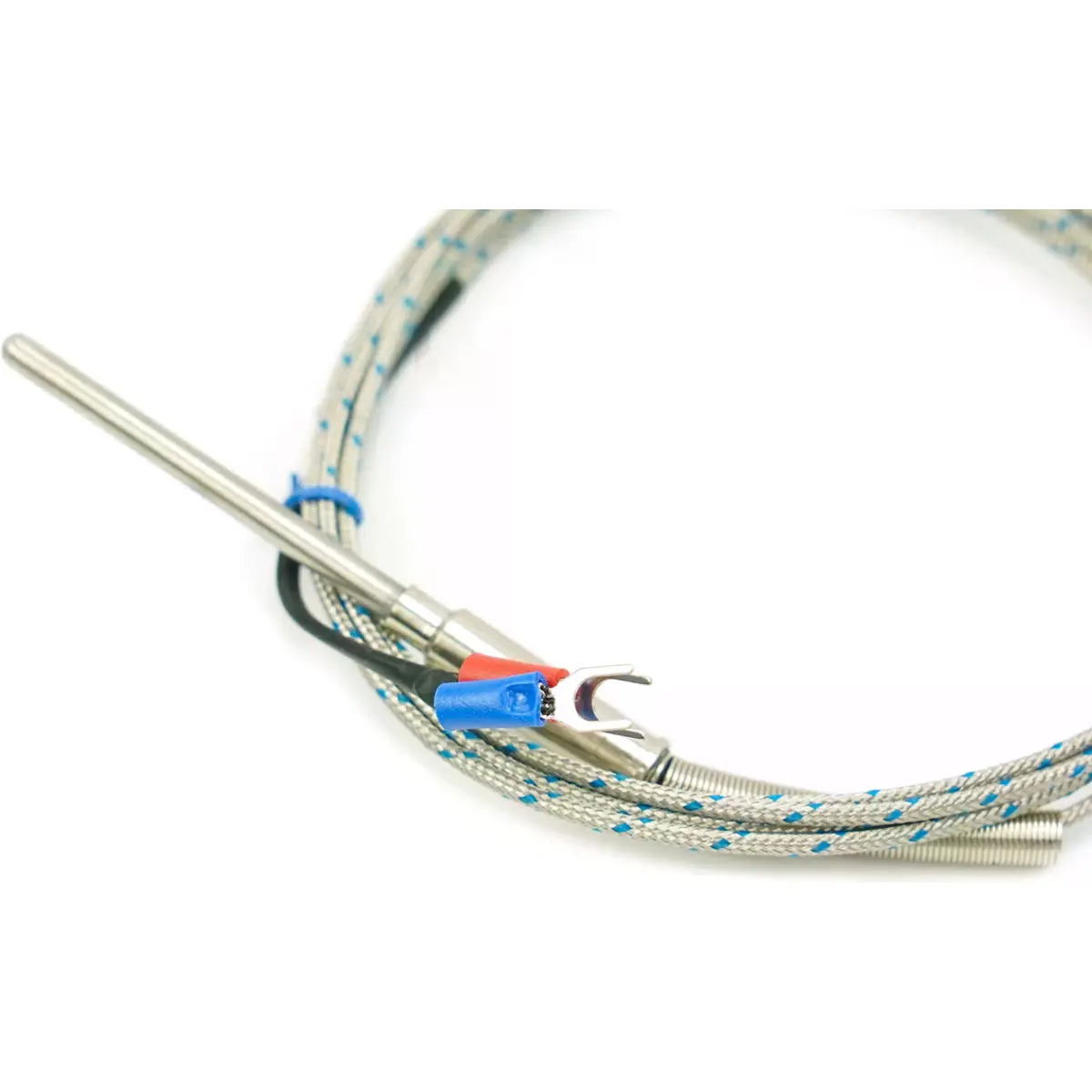

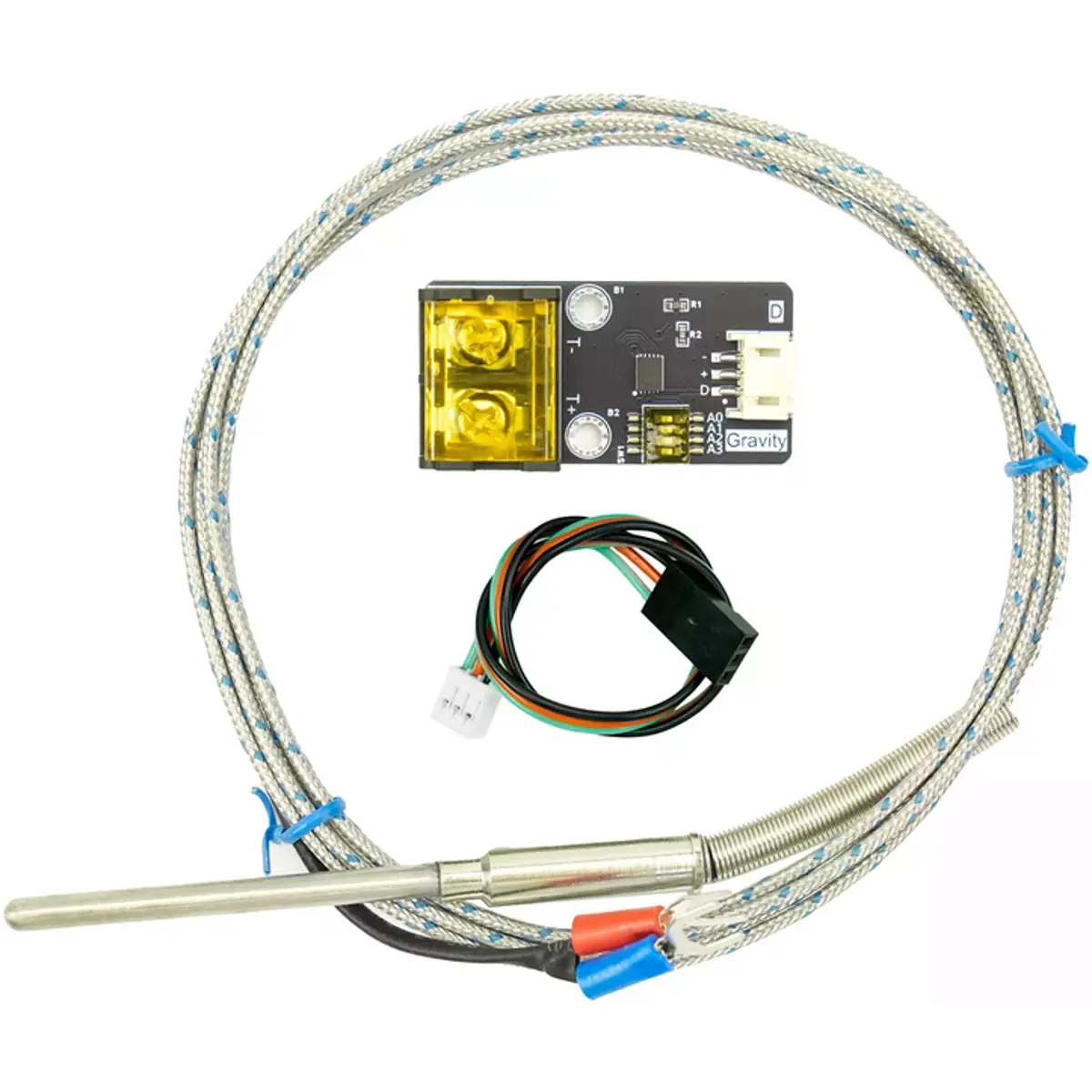

O módulo Gravity CT1780 da DFRobot é um amplificador digital para termopares do tipo K, especialmente desenhado para medições de temperatura extremas. Com este módulo, é possível monitorizar temperaturas desde –270 °C até +1372 °C, graças ao suporte ao termopar tipo K e à compensação de junção fria integrada. Digitaliza com precisão os sinais de um termopar tipo K e transmite os dados por comunicação 1-Wire simples. Esse protocolo 1-Wire permite a conexão em série de múltiplos sensores numa única linha de dados, ideal para monitorizar diversas zonas em fornos industriais, fornos cerâmicos ou para análises científicas de chamas. Um interruptor DIP embutido permite atribuir um identificador único a cada módulo numa rede, o que facilita a integração em aplicações com vários pontos de medição. É um módulo para instrumentação industrial, fornos de cerâmica, fornos de fundição, sistemas de reflow DIY, churrasqueiras com controlo de temperatura ou qualquer aplicação que exija registo de temperaturas muito elevadas com precisão e escalabilidade.
ESPECIFICAÇÕES TÉCNICAS:
• Faixa medição de temperatura: –270 °C até +1372 °C
• Resolução de Medição: 0,25 °C (14-bit)
• Erro de Medição:
- ≤ ±2° (–200° a 700°)
- ±4° (700° a 1350°)
• Interface de Comunicação: 1-Wire (Gravity Single Bus)
• Alimentação: 3,3 V ~ 5,5 V DC
• Temperatura de Funcionamento: –40 °C a +125 °C

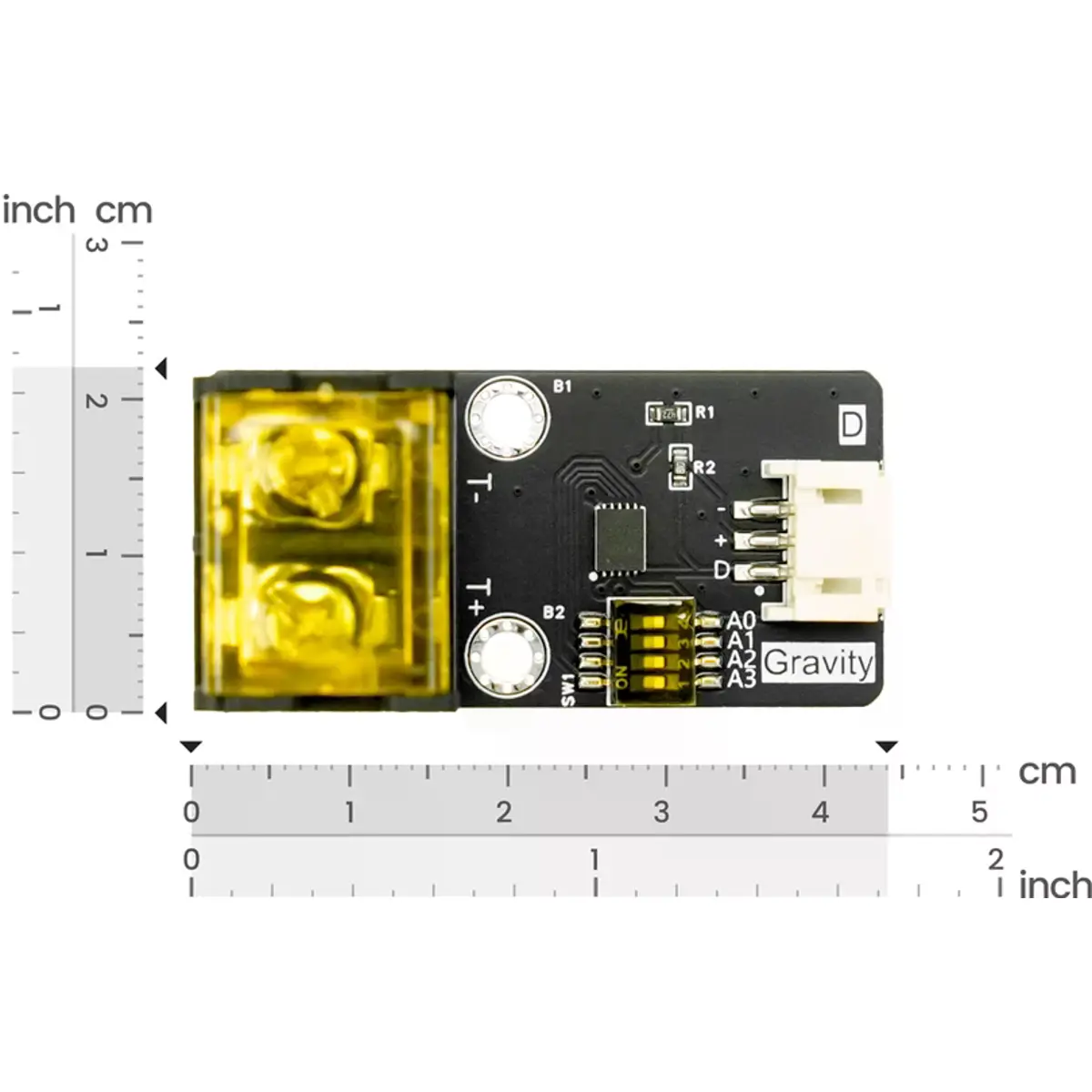

• Tamanho do Módulo: 44 mm × 22 mm

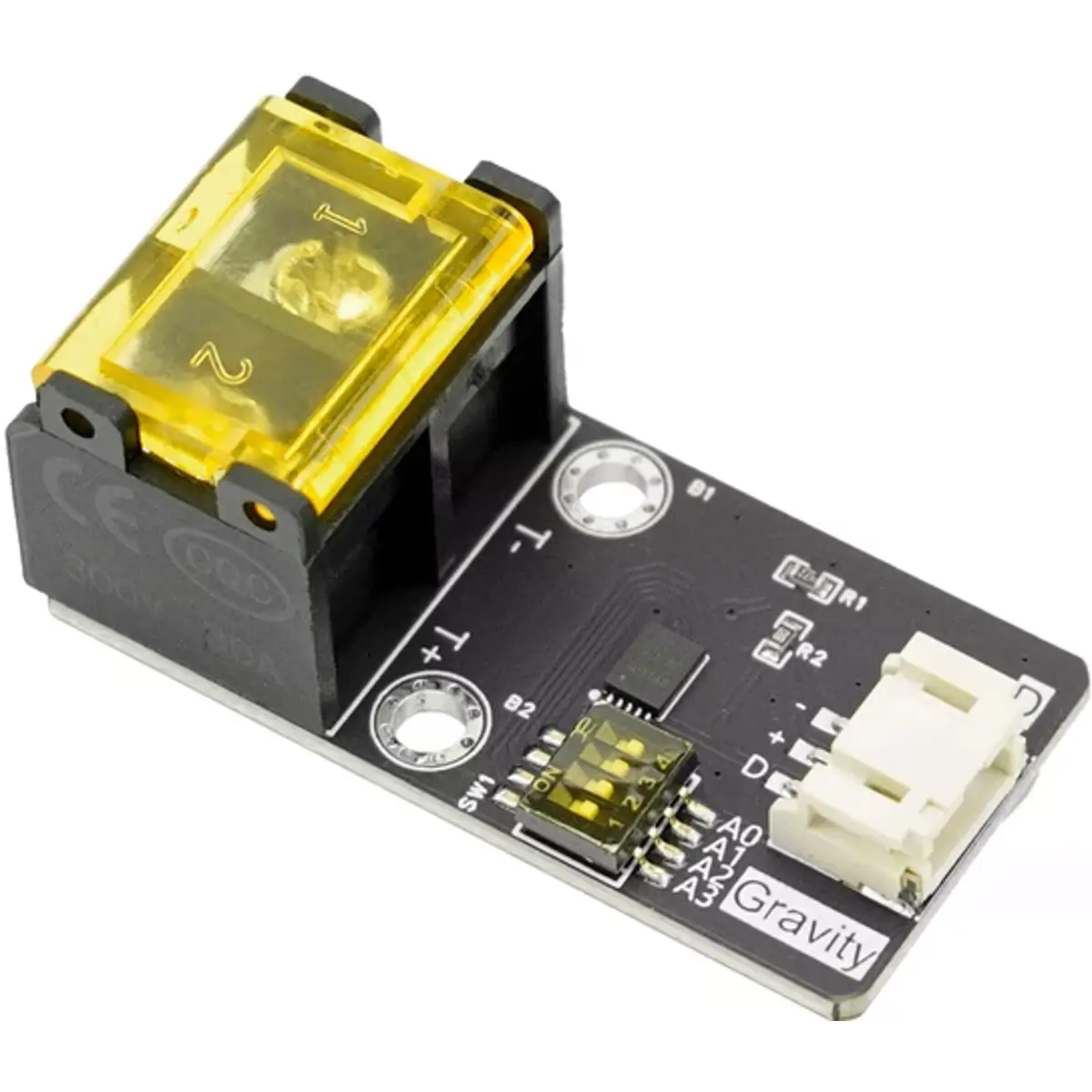

• Função Adicional: DIP switch para identificação múltipla de sensores numa rede 1-Wire
