DFRobot SEN0291 - Módulo sensor de corrente, tensão e potência - 26V 8A

O DFRobot Gravity SEN0291 é um módulo digital de medição de tensão, corrente e potência baseado no circuito integrado Texas Instruments INA219. Concebido para monitorização precisa do consumo energético, comunica através da interface I²C e integra-se facilmente em projetos com Arduino, ESP32, Raspberry Pi e outras plataformas compatíveis.
REF
Em Stock (7 unidades) Entrega entre 1 a 3 dias úteis
Módulo sensor de corrente, tensão e potência - 26V 8A Módulo sensor de corrente, tensão e potência - 26V 8A Módulo sensor de corrente, tensão e potência - 26V 8A
€ 8,95
/und
IVA Incluído à Taxa de 23%
Adicionar ao CarrinhoAdicionar ao Carrinho
Preços Especiais por Quantidade
Quantidade Poupança Preço Unit. Final
2+ -5% = € 0,42 € 8,54
5+ -8% = € 0,74 € 8,22
O Gravity I²C Digital Wattmeter foi desenvolvido para medir, em tempo real, a tensão, corrente e potência consumida por circuitos eletrónicos, permitindo implementar sistemas de monitorização energética de elevada precisão. O módulo utiliza o circuito integrado Texas Instruments INA219, especialmente concebido para monitorização de corrente e potência, em conjunto com um resistor de amostragem em liga metálica de 10 mΩ, com potência de 2 W e baixa deriva térmica, proporcionando medições estáveis e precisas.

A resolução de medição atinge 4 mV para tensão e 1 mA para corrente. Em condições de medição à escala completa, o erro relativo máximo da medição de tensão e corrente é de apenas ±0,2%, tornando o módulo adequado para aplicações que exigem elevada precisão. A comunicação é efetuada através da interface I²C, sendo possível configurar quatro endereços distintos através do interruptor DIP integrado, permitindo utilizar vários módulos no mesmo barramento.

O módulo suporta a medição de correntes bidirecionais, permitindo monitorizar tanto a corrente fornecida por uma fonte de alimentação como a corrente de carga e descarga de baterias. Esta funcionalidade torna-o particularmente indicado para sistemas de energia solar, gestão de baterias, monitorização de motores elétricos, controlo de consumo energético e desenvolvimento de sistemas IoT, possibilitando ainda detetar situações de sobrecarga ou estimar a autonomia de equipamentos alimentados por bateria.

ESPECIFICAÇÕES TÉCNICAS

Geral

  • Tipo: Módulo digital de medição de tensão, corrente e potência
  • Marca: DFRobot
  • Modelo: Gravity I²C Digital Wattmeter
  • Referência: SEN0291
  • Circuito integrado: Texas Instruments INA219

Alimentação

  • Tensão de alimentação: 3,3 V a 5,5 V DC

Medição

  • Tensão do barramento: 0 V a 26 V DC
  • Corrente máxima: ±3,2 A
  • Corrente de repouso: 0,7 mA
  • Resolução da tensão: 4 mV
  • Resolução da corrente: 1 mA
  • Precisão máxima: ±0,2%
  • Medição bidirecional de corrente: Sim

Interface

  • Interface de comunicação: I²C
  • Endereços I²C configuráveis: 4
  • Configuração dos endereços: Interruptor DIP de 2 posições
  • Interface Gravity: Sim

Compatibilidade

  • Arduino
  • ESP32
  • ESP8266
  • Raspberry Pi
  • Outros microcontroladores compatíveis com I²C

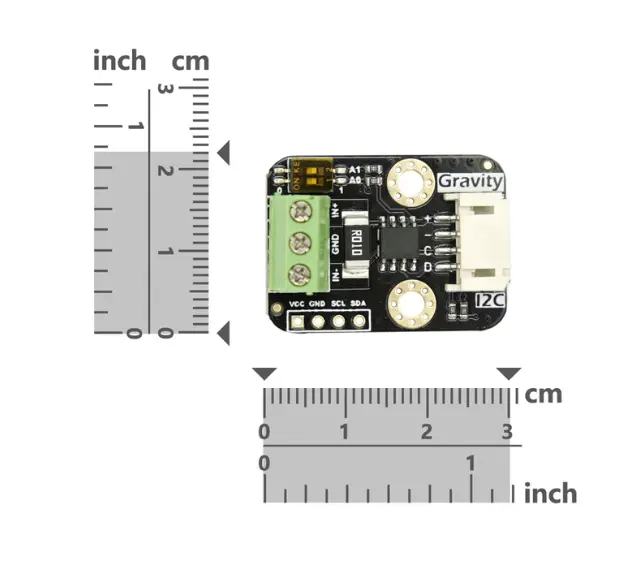

Dimensões

  • 30 × 22 mm

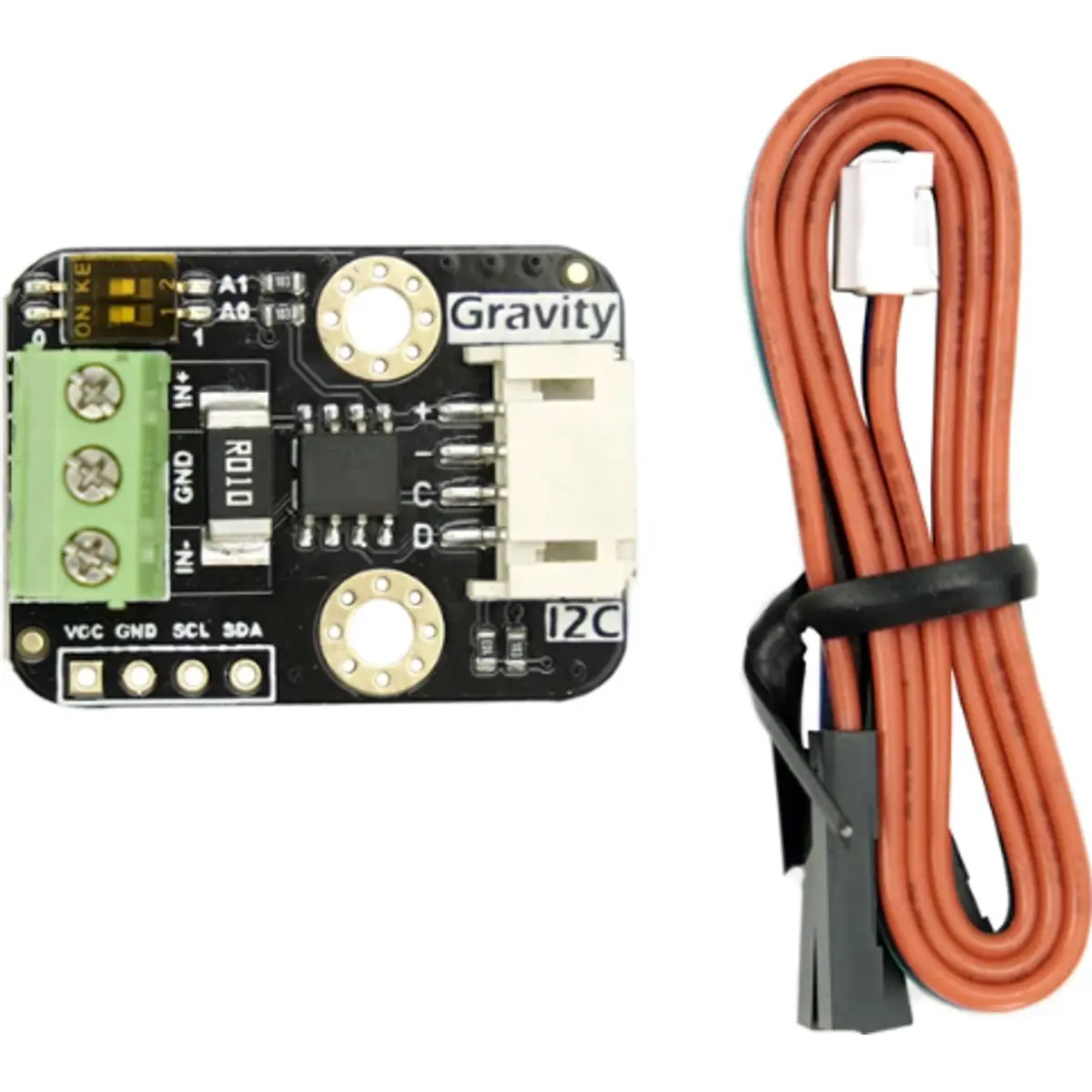

Incluído na embalagem

  • Módulo Gravity I²C Digital Wattmeter ×1
  • Cabo Gravity I²C ×1
