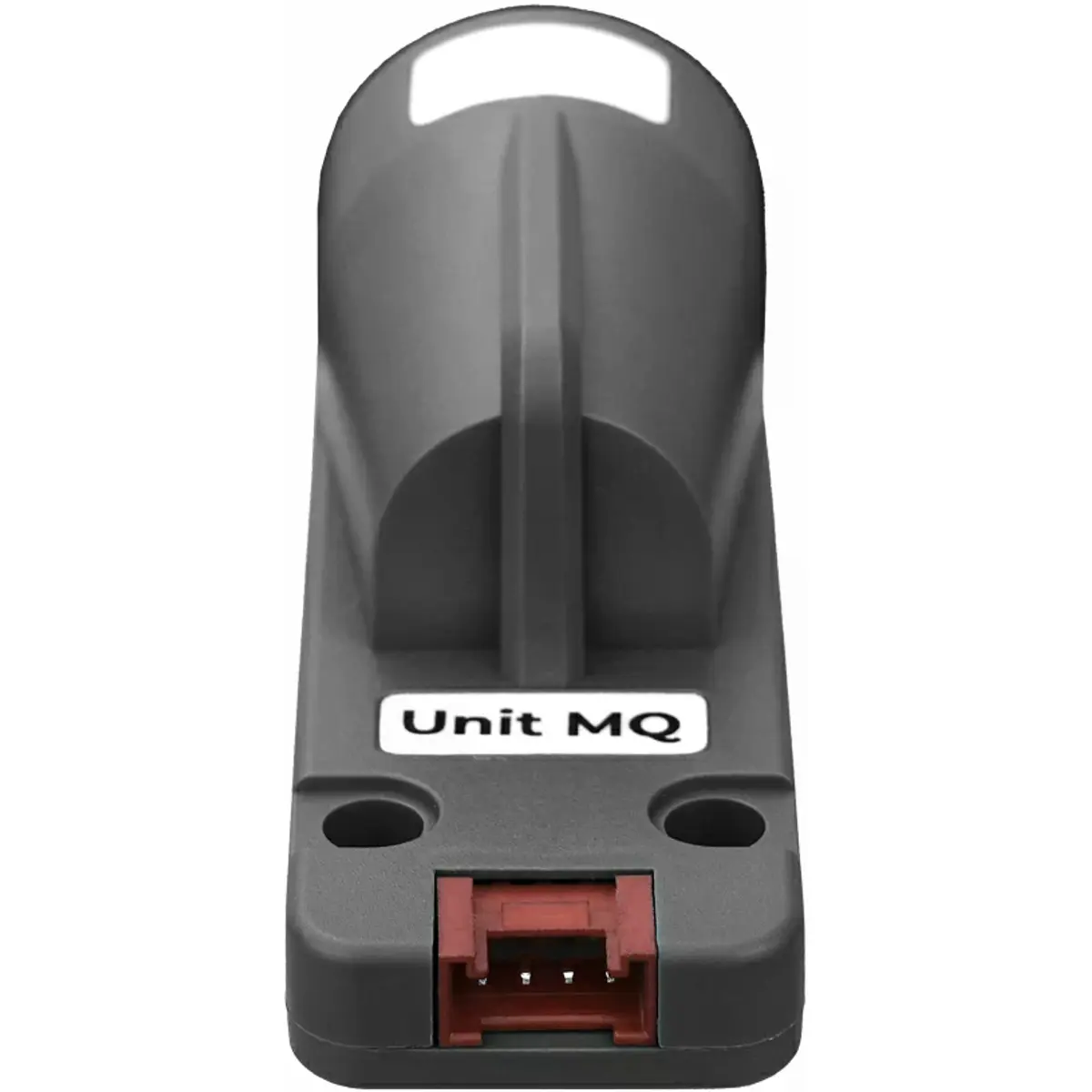

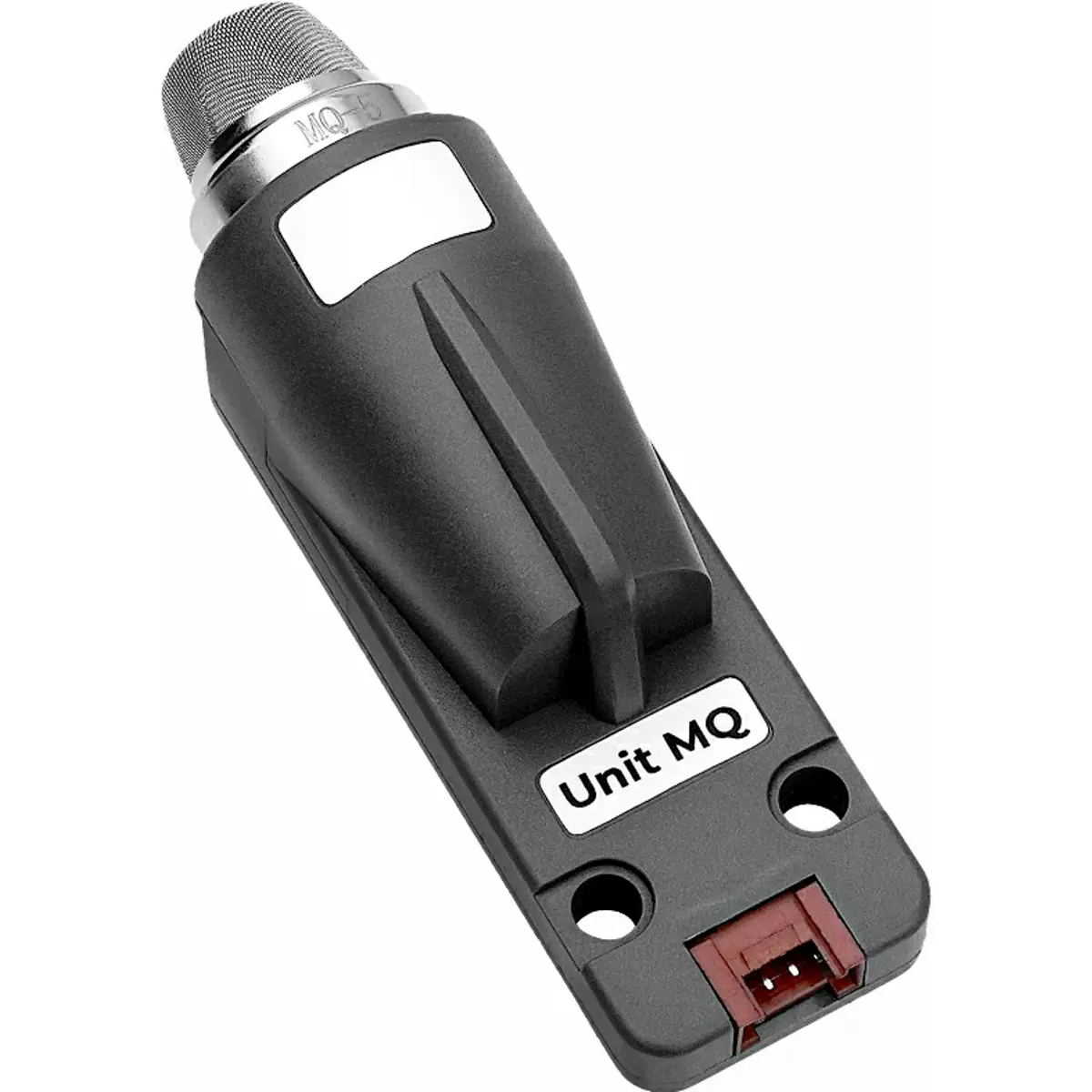

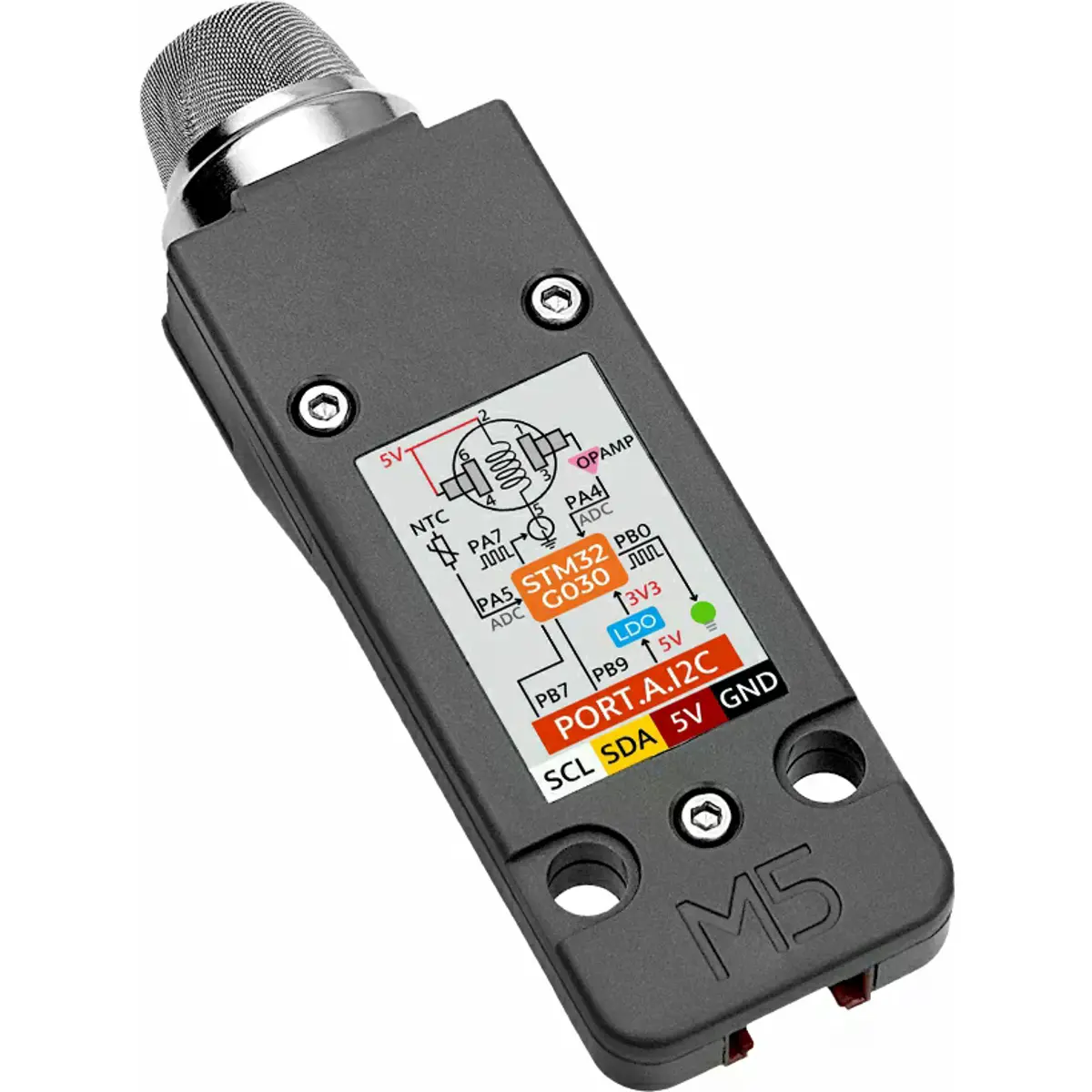

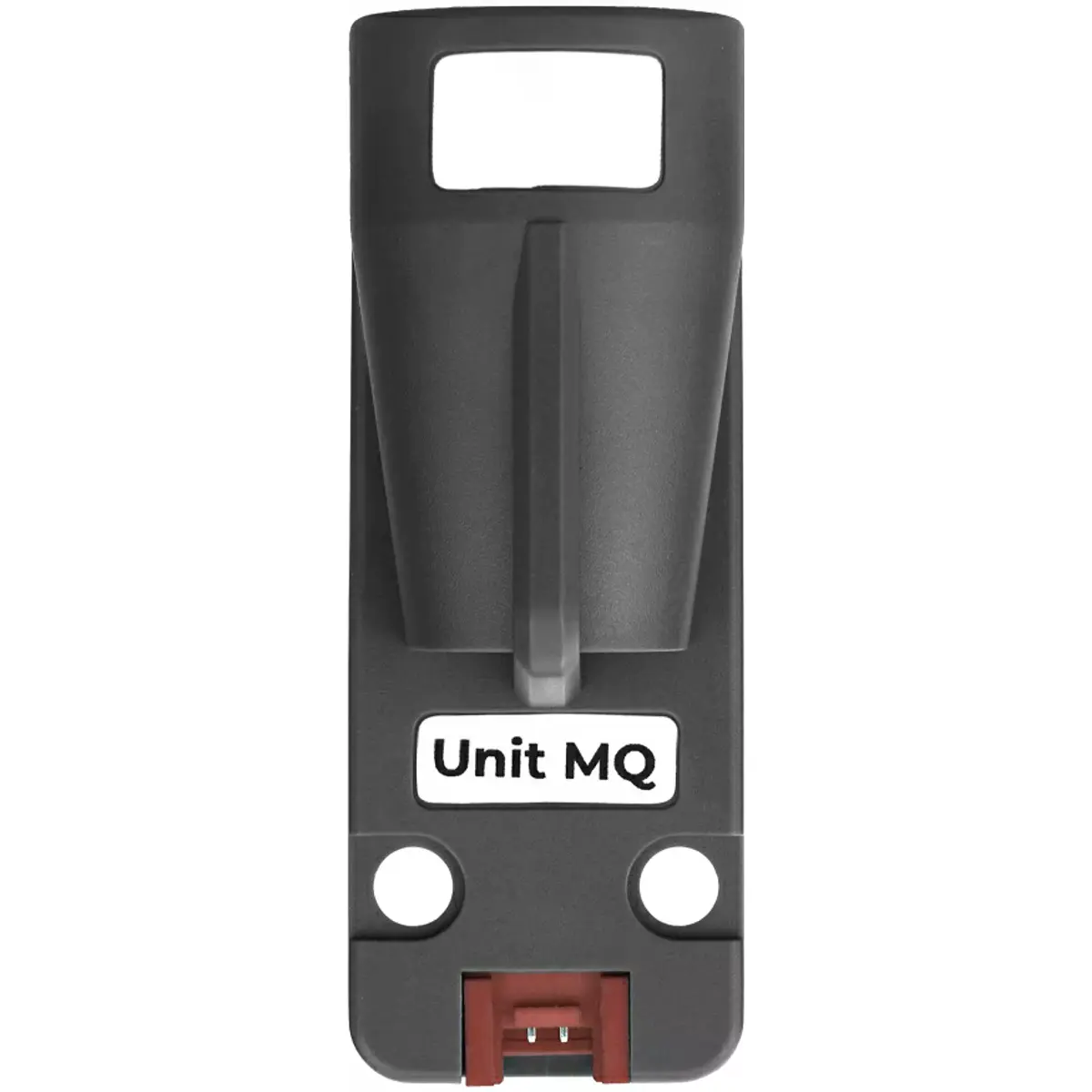

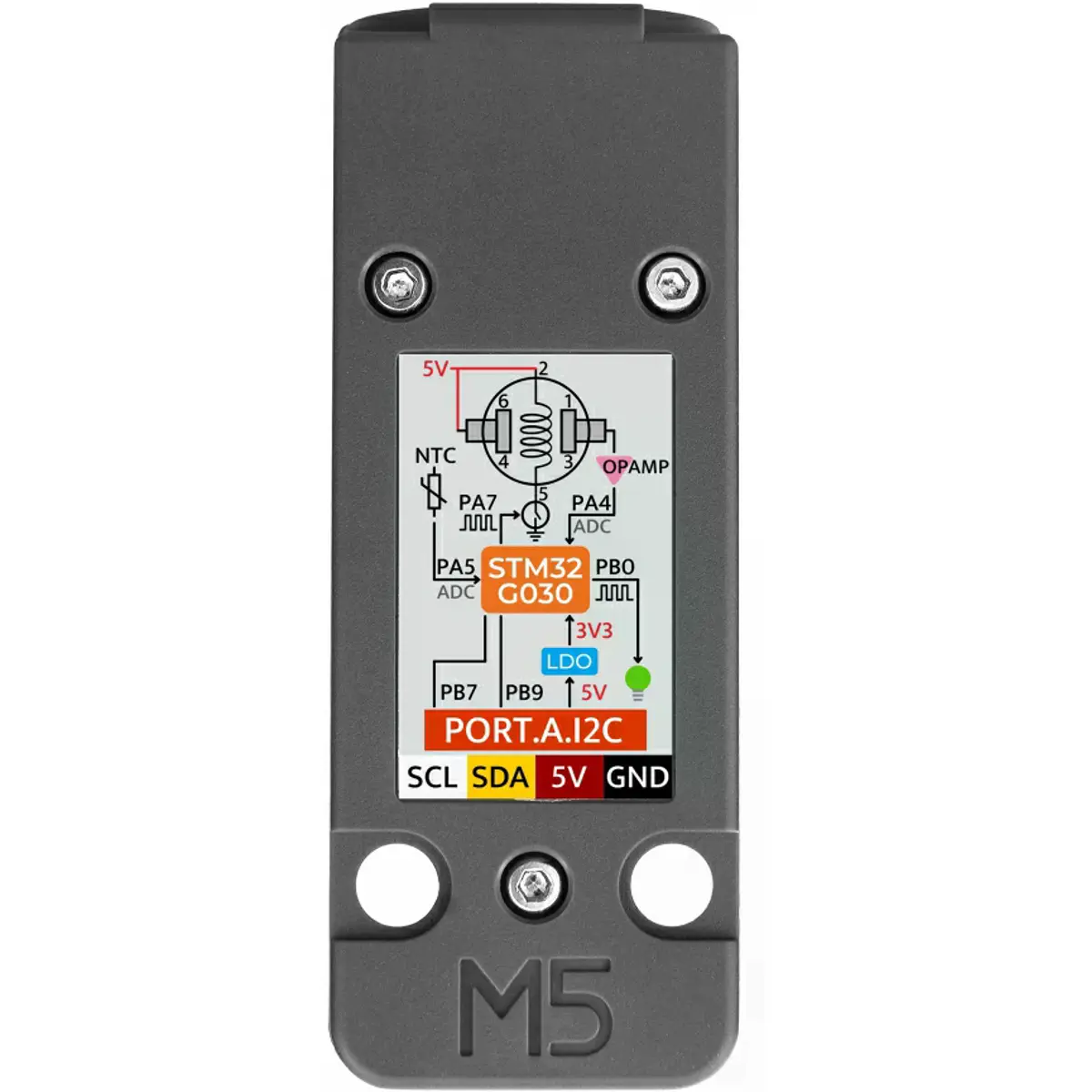

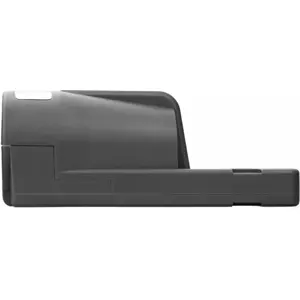

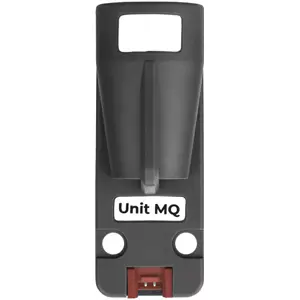

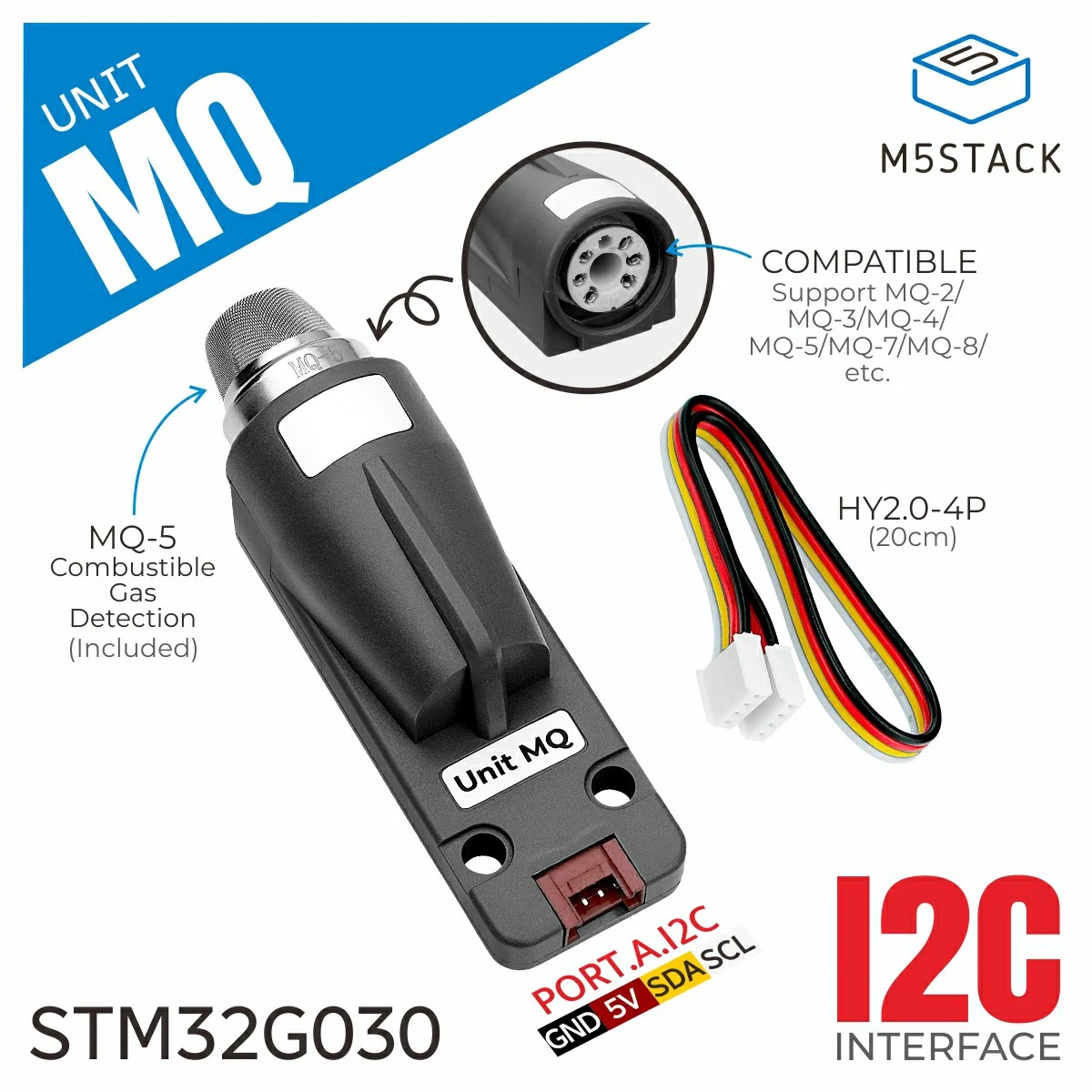

O M5Stack MQ-5 Gas Unit (STM32G030) é um módulo compacto para deteção de gases combustíveis, baseado no sensor semicondutor MQ-5 e integrado com um microcontrolador STM32. Comunica via I2C com sistemas anfitriões, permitindo a leitura de múltiplos parâmetros elétricos e térmicos, sendo ideal para aplicações de segurança, monitorização ambiental e automação inteligente.
Este módulo suporta diferentes modos de aquecimento do sensor, permitindo otimizar o compromisso entre tempo de resposta e consumo energético, tornando-o adequado tanto para projetos experimentais como para soluções industriais e de smart home.
PRINCIPAIS CARACTERÍSTICAS
◆ Sensor de gases combustíveis MQ-5 integrado
◆ Microcontrolador STM32G030F6P6 incorporado
◆ Comunicação digital via interface I2C
◆ Deteção de gases como LPG, metano e propano
◆ Modos de aquecimento contínuo e intermitente configuráveis
◆ Leitura de tensão do sensor e referência interna
◆ Conversão ADC com resolução de 12 bits e 8 bits
◆ Termístor integrado para monitorização da temperatura
◆ Interface padrão MQ compatível com outros sensores da série MQ
◆ Compatível com Arduino e UiFlow2
ESPECIFICAÇÕES
• Microcontrolador
- Modelo: STM32G030F6P6
- Arquitetura: ARM Cortex-M0+ (32 bits)
• Sensor
- Tipo: Sensor de gás semicondutor MQ-5
- Gases detetados: LPG, metano, propano
- Intervalo de deteção:
· 300 ~ 10 000 ppm (metano, propano)
• Interface de comunicação
- Tipo: I2C
- Endereço padrão: 0x11
- Endereço configurável
• Alimentação e consumo
- Tensão de funcionamento: aproximadamente 5 V
- Consumo em modo desligado:
· DC 5,02 V @ 6,88 mA
- Consumo em modo de aquecimento contínuo:
· DC 5,05 V @ 188,89 mA
• Aquecimento do sensor
- Modos suportados:
· Aquecimento contínuo
· Aquecimento intermitente configurável
- Tempo de pré-aquecimento recomendado (modo contínuo):
· 20 segundos
• Dimensões e peso
- Dimensões do produto: 64,0 × 24,0 × 25,0 mm
- Peso do produto: 19,3 g
• Plataformas de desenvolvimento
- Arduino
- UiFlow2

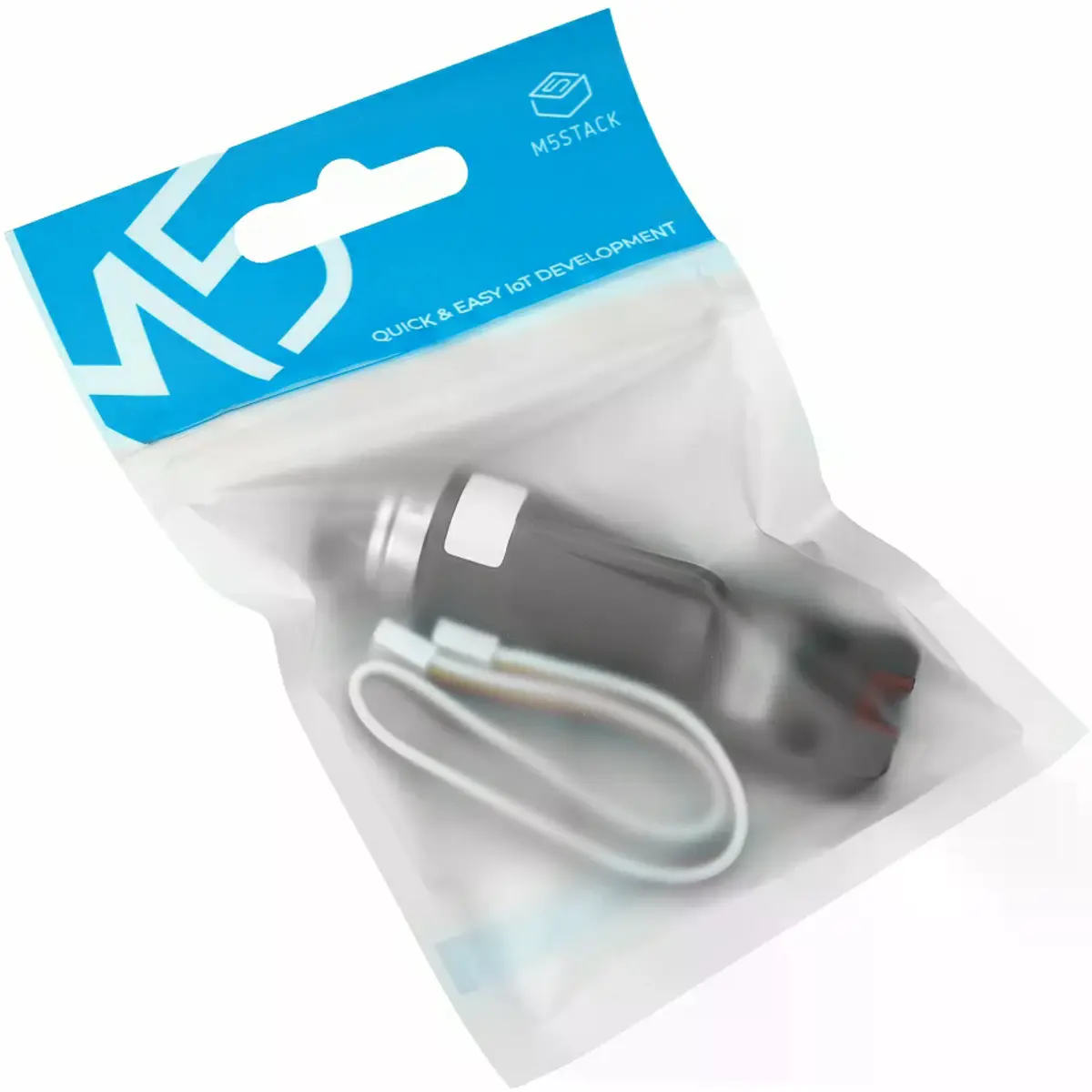

CONTEÚDO DA EMBALAGEM
• 1 × M5Stack MQ-5 Gas Unit
• 1 × Cabo Grove HY2.0-4P (20 cm)
NOTAS

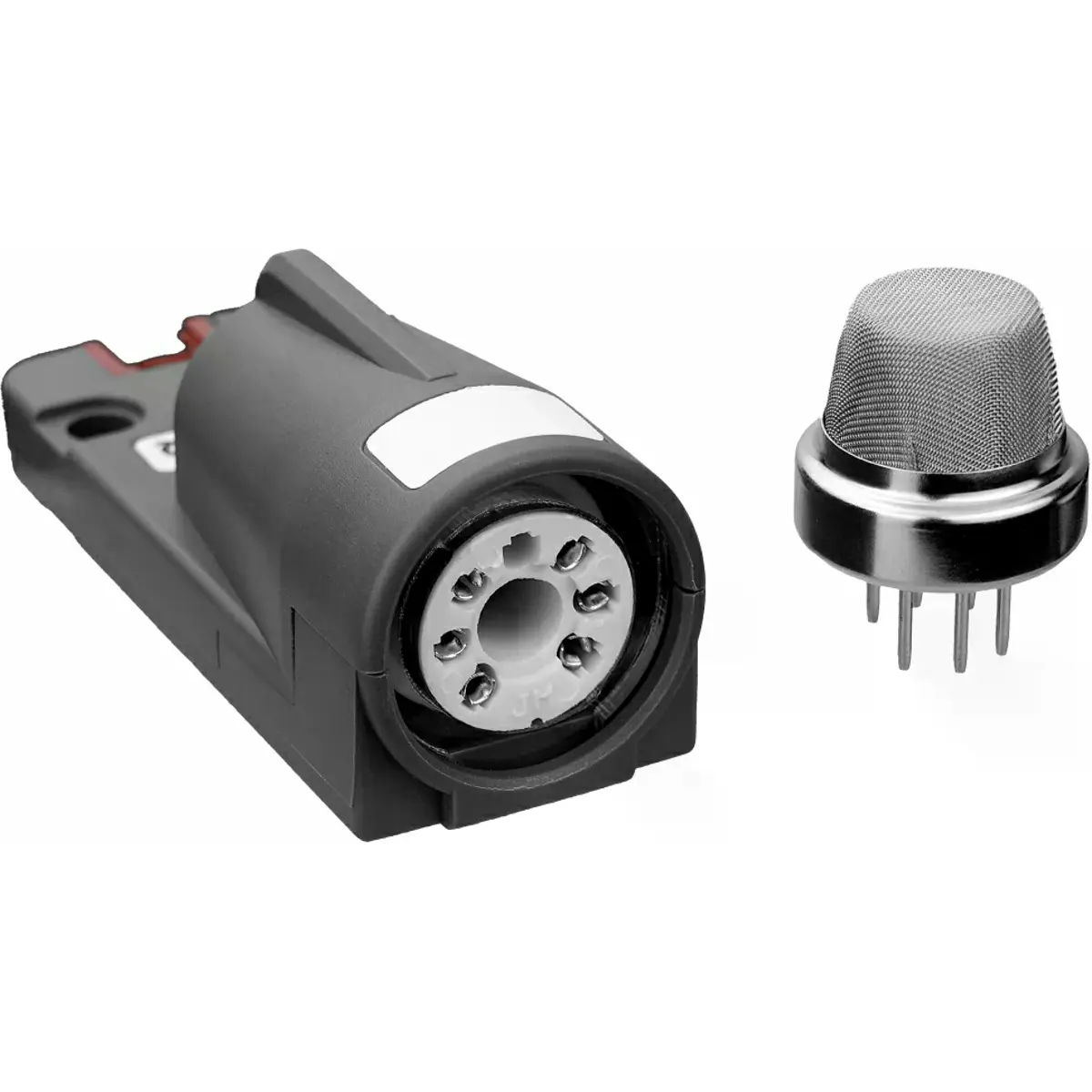

◈ A interface padrão MQ permite a substituição do sensor por outros modelos compatíveis, como MQ-2, MQ-3, MQ-7 ou MQ-135~.
◈ O modo de aquecimento intermitente permite reduzir significativamente o consumo energético em aplicações alimentadas por bateria.
◈ O módulo fornece múltiplos parâmetros internos, incluindo temperatura, tensões e valores ADC brutos.
