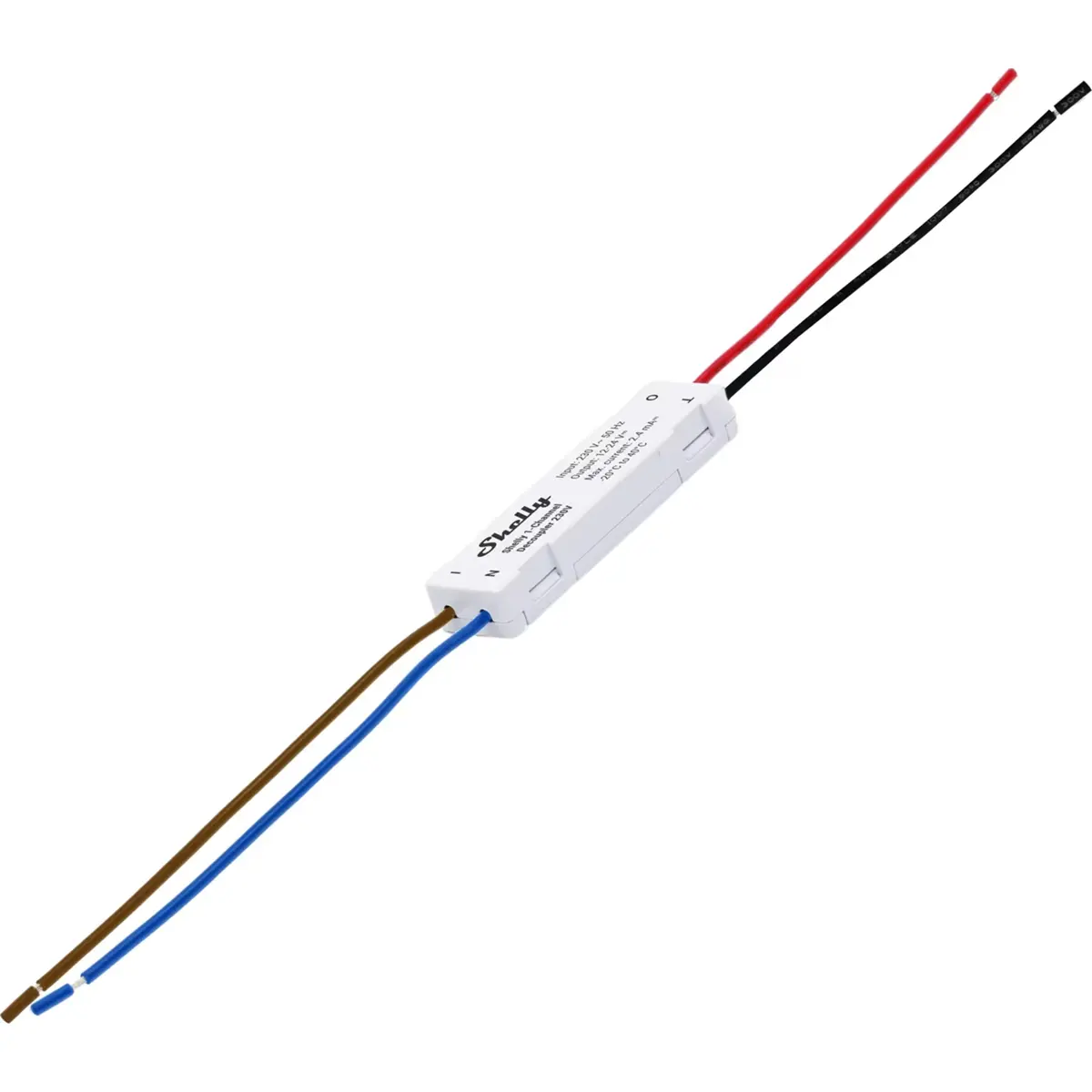

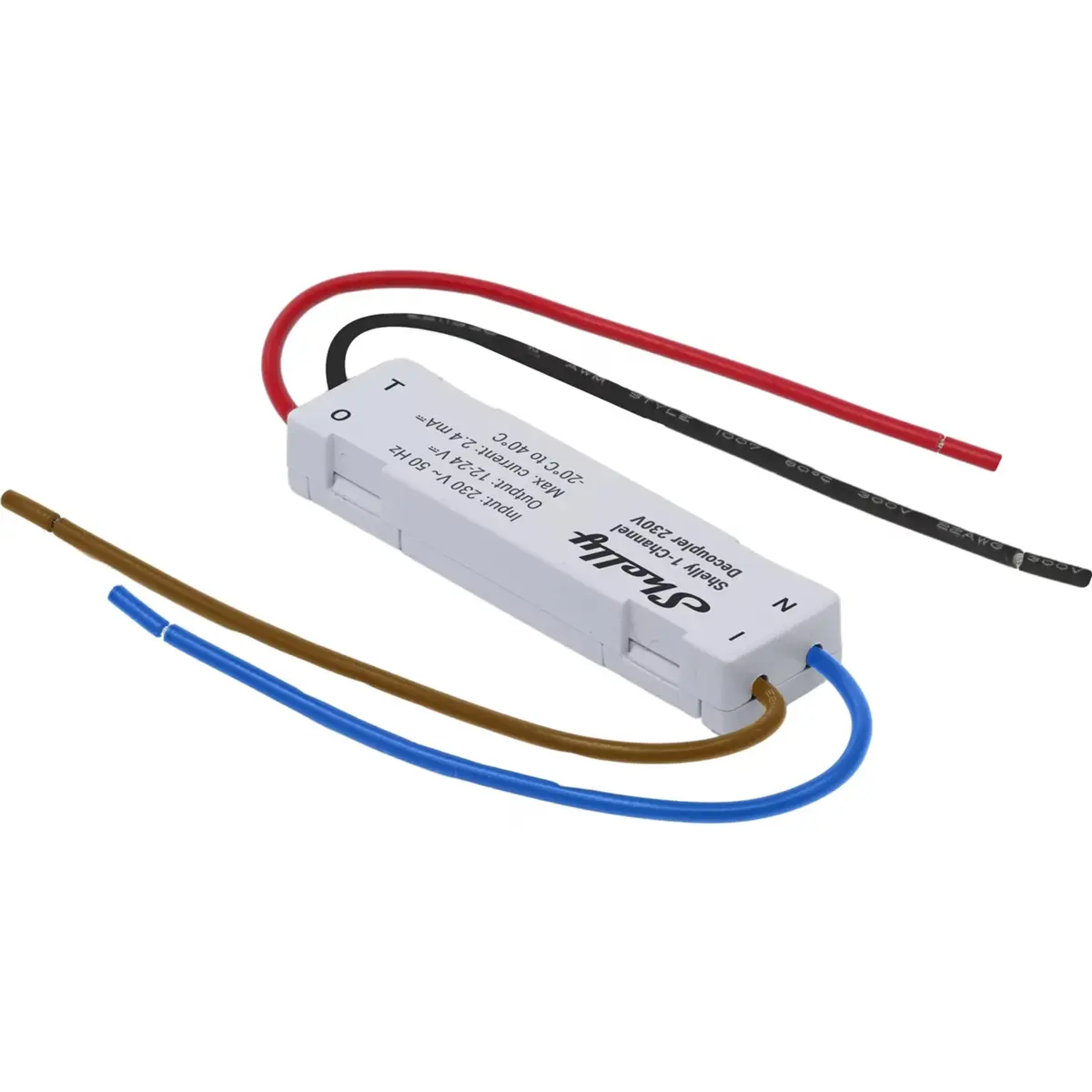

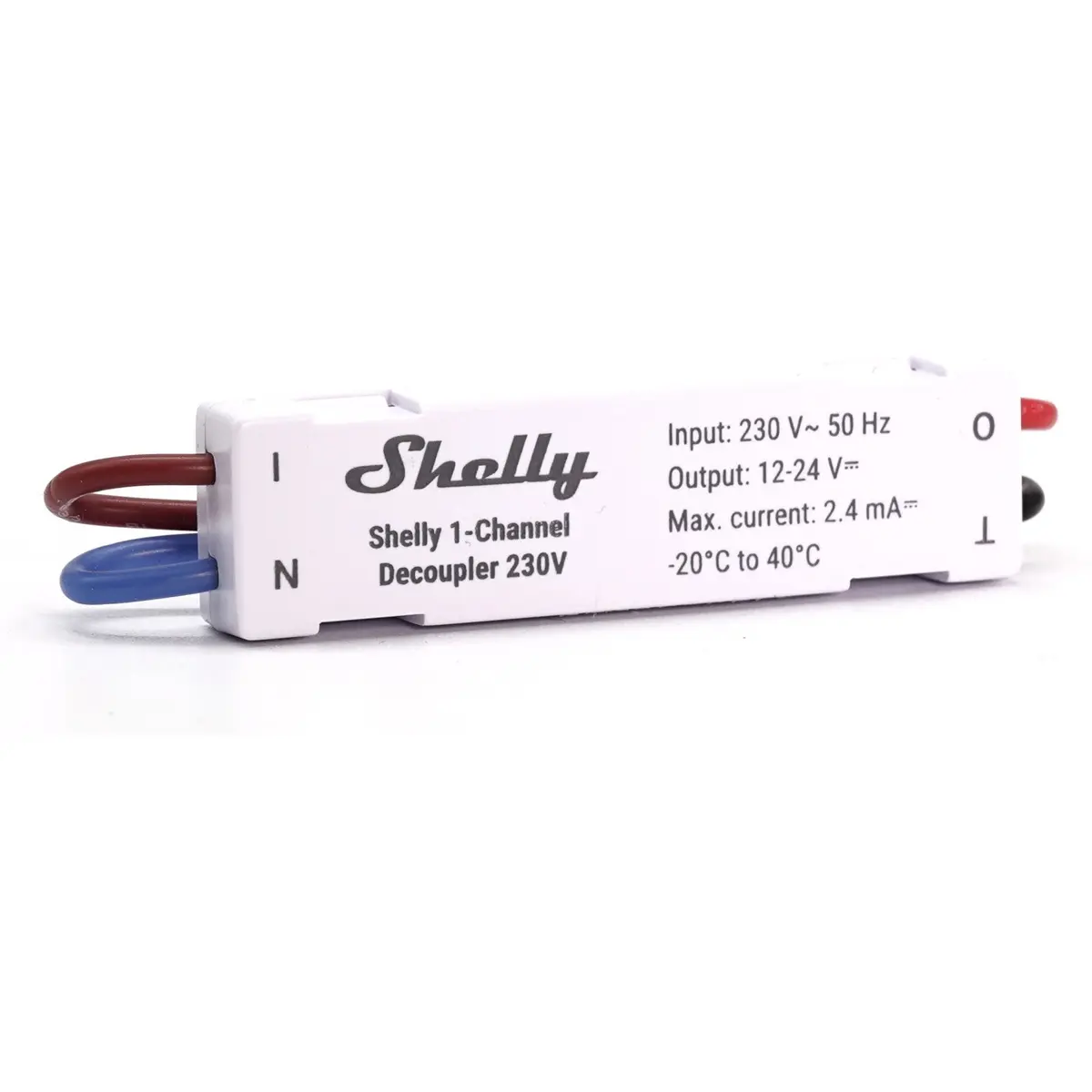

O Shelly 1-Channel Decoupler 230V é um módulo compacto concebido para converter sinais de corrente alternada (AC) em disparos de corrente contínua (DC), permitindo a integração segura entre circuitos distintos. Utilizando isolamento ótico (optoacoplador), assegura proteção elétrica e funcionamento fiável, sendo ideal para automatizações residenciais, sistemas inteligentes e aplicações de retrofit.
PRINCIPAIS CARACTERÍSTICAS
◆ Conversão de sinal AC→DC: Permite acionar entradas DC através de sinais de 230 V~, garantindo controlo seguro e estável.
◆ Isolamento elétrico por optoacoplador: Separa completamente os circuitos AC e DC, protegendo os dispositivos contra picos e interferências.
◆ Canal único: Solução simples e eficiente para controlo de um dispositivo ou entrada específica.
◆ Compatibilidade alargada: Funciona com Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni e Shelly Plus Add-On.
◆ Integração versátil: Permite ligação a interruptores, botões e sensores externos (PIR, micro-ondas, luz, etc.).
◆ Design ultracompacto: Dimensões reduzidas ideais para instalação em espaços limitados ou caixas de aparelhagem.
◆ Baixo consumo energético: Consumo inferior a 0,6 W para maior eficiência.

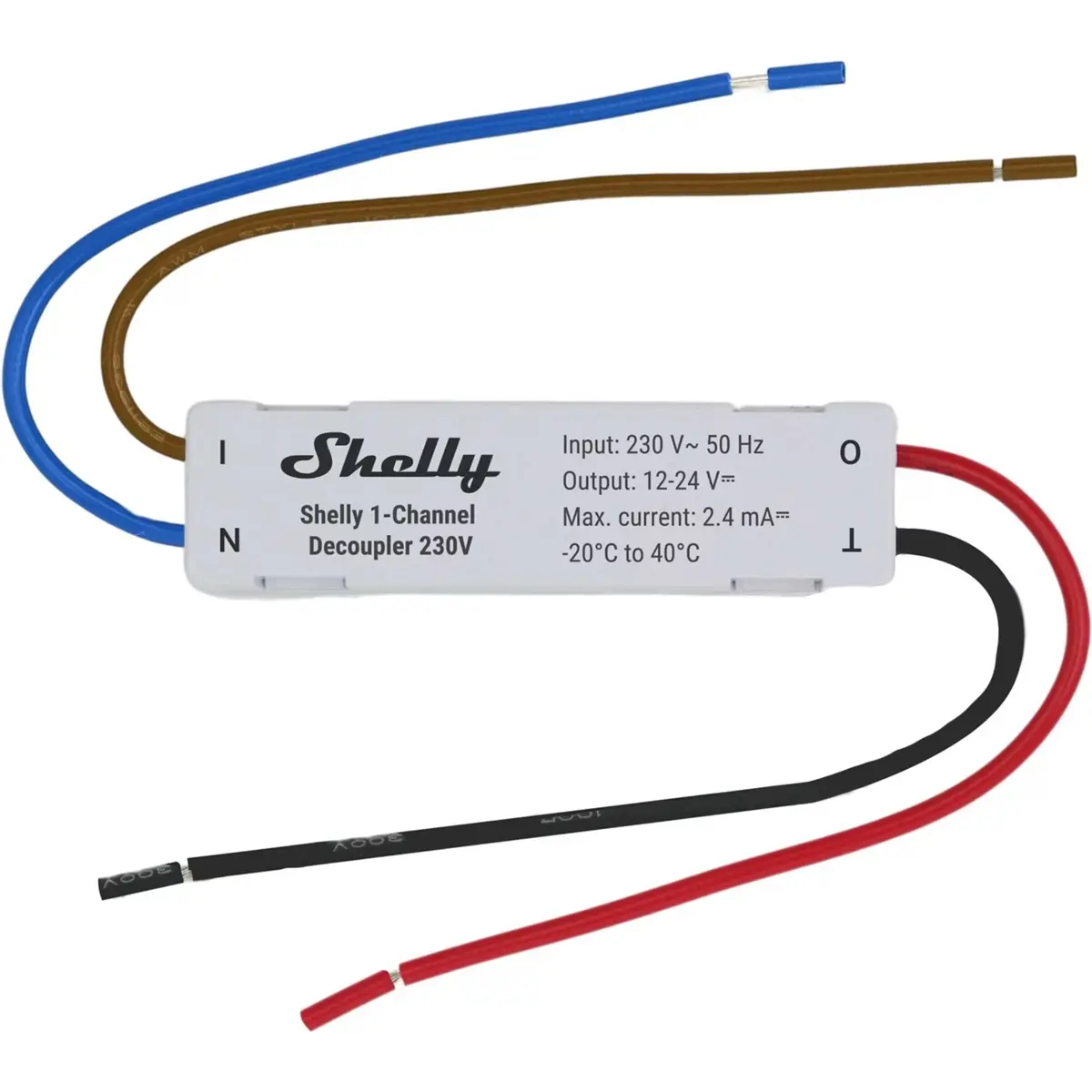

◆ Instalação simples: Cablagem identificada (L, N, I, O, ⊥) para ligação rápida e segura.
ESPECIFICAÇÕES
• Físicas:
- Dimensões (A × L × P): 48 × 13 × 7 mm
- Peso: 14 g
- Cor da carcaça: Branca
- Comprimento dos cabos: 80 mm
- Comprimento descarnado: 5 mm
- Cores dos fios: Castanho (I), Azul (N), Vermelho (O), Preto (⊥)
• Elétricas:
- Tensão de entrada: 230 V~ 50 Hz
- Tensão DC de operação: 12–24 V DC
- Corrente máxima de saída: 2,4 mA ⎓
- Consumo de energia: < 0,6 W
• Ambientais:
- Temperatura de funcionamento: -20 °C a 40 °C
- Temperatura de armazenamento: 0 °C a 40 °C
- Humidade: 30 % – 70 % RH
- Altitude máxima: 2000 m
• Compatibilidade:
- Shelly Plus RGBW PM
- Shelly Pro RGBWW PM
- Shelly Plus Uni
- Shelly Plus Add-On
NOTAS
• Destinado apenas a uso em interiores.
• A instalação deve ser realizada por eletricista qualificado.
• O dispositivo deve ser protegido por disjuntor em conformidade com EN 60898-1 (característica B ou C, máx. 16 A).
• Garante isolamento seguro entre circuitos AC e DC através de optoacoplador.
• Este dispositivo não suporta gama de tensão universal (110–240 V~). Trata-se de uma versão específica para sinais de entrada de 230 V AC; para redes de 120 V AC, deve ser utilizada a versão dedicada Shelly 1-Channel Decoupler 120V.
Informação adicional:
⫸ Site oficial da Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instruções (PDF)
Exemplo de ligação a um Shelly Plus Addon
Exemplo de utilização, em conjunto com um módulo de 4 canais, para controlo de um Shelly Pro RGBWW PM, alimentado a 24V DC:
Esquema interno simplificado:
