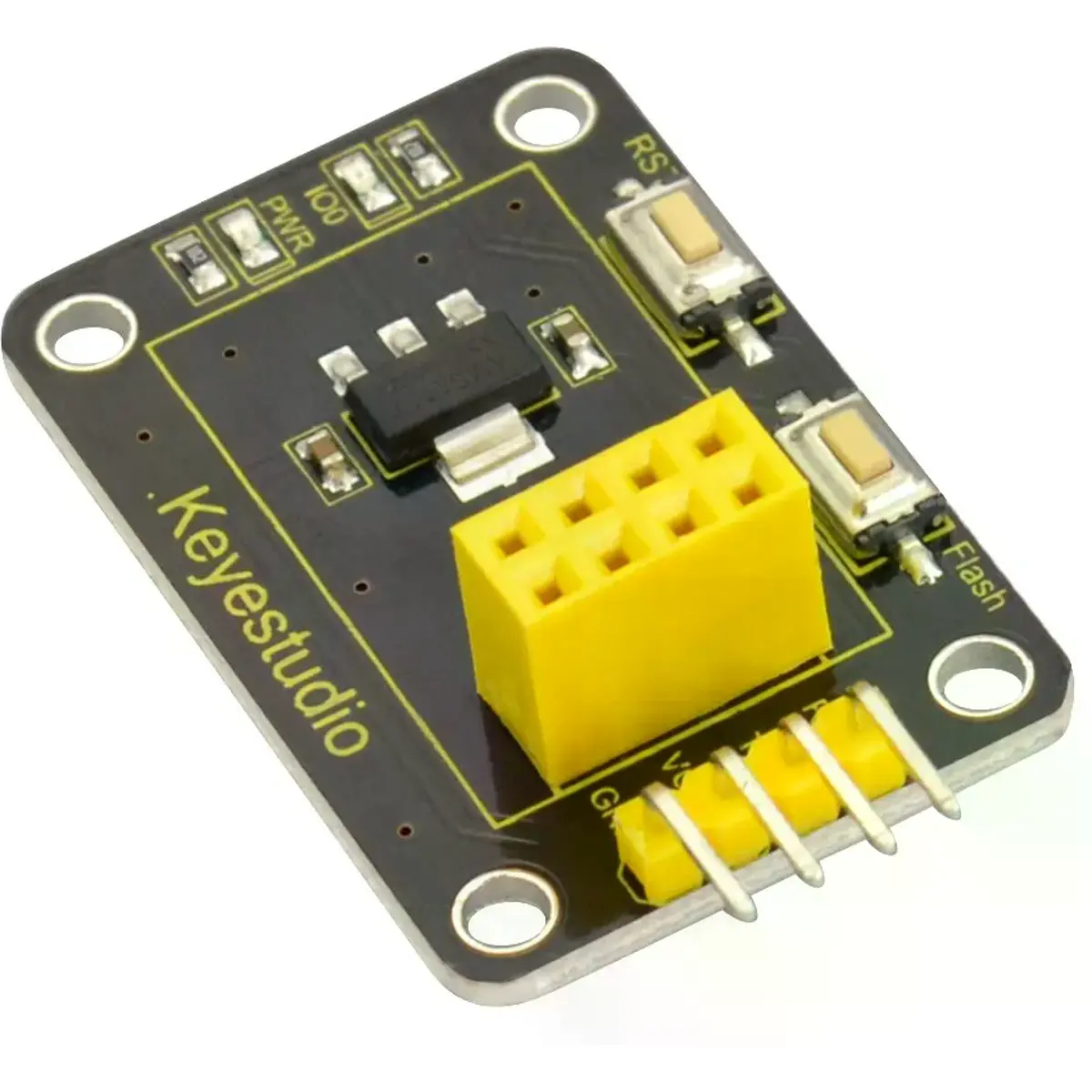

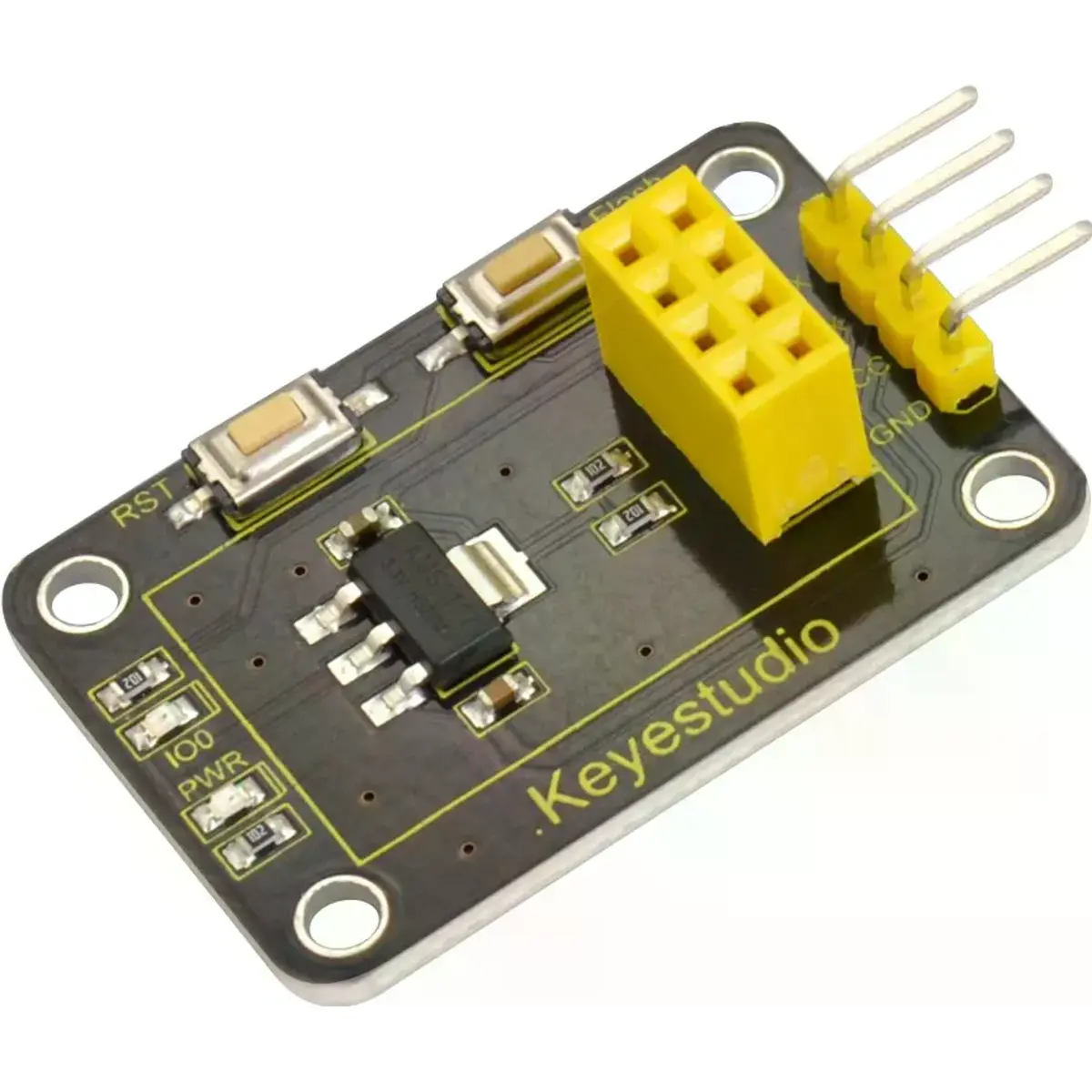

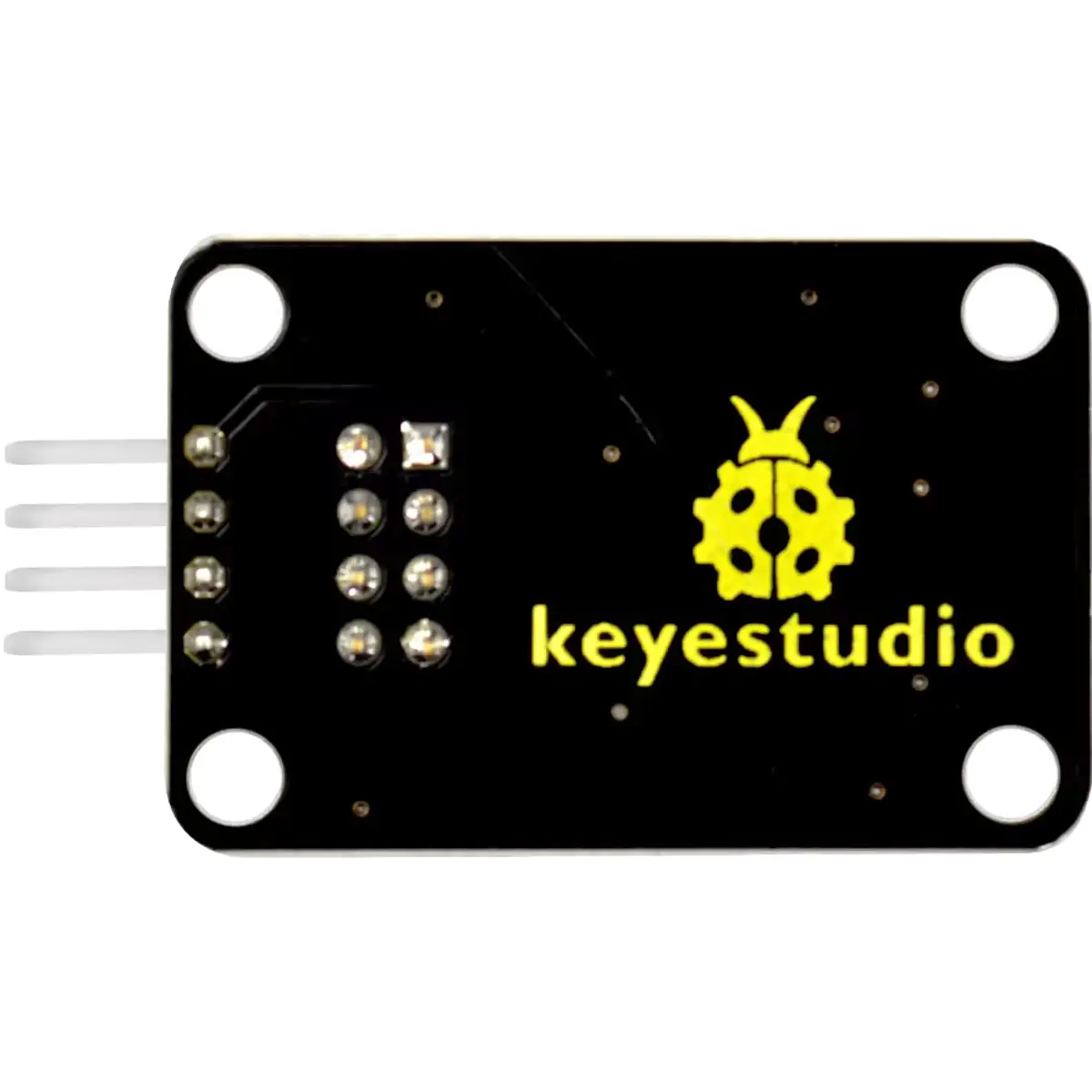

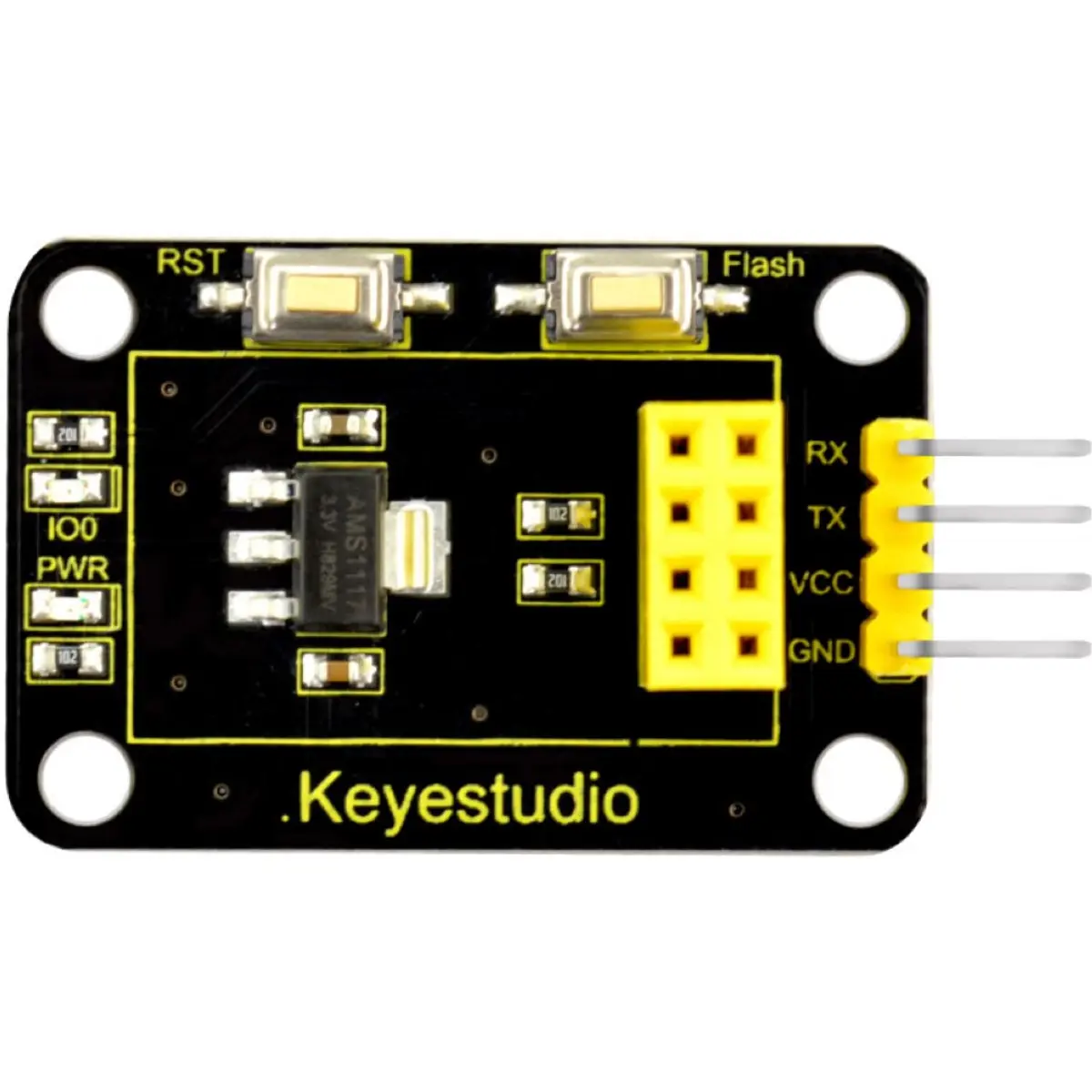

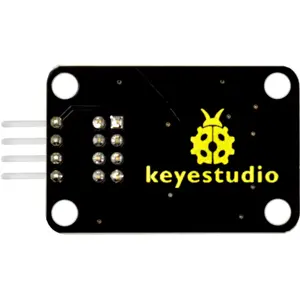

Este módulo Keyestudio é uma placa de expansão (shield) para o ESP-01S, um pequeno e popular módulo Wi-Fi baseado no chip ESP8266, amplamente utilizado em projectos IoT graças ao seu baixo consumo, capacidade de ligação sem fios e suporte para comandos AT.
Este shield fornece a interface necessária para comunicar com o ESP-01S através da porta série, permitindo testar comandos AT, desenvolver protótipos ou programar firmware de forma simples e controlada.
Com botões dedicados para Flash e Reset, e configuração automática para modo BOOT Flash ao ligar, esta placa facilita tanto a utilização normal do módulo como o processo de gravação de firmware. É a solução ideal para quem precisa de uma forma prática, estável e segura de trabalhar com o ESP-01S em ambientes de desenvolvimento ou aprendizagem.
PRINCIPAIS CARACTERÍSTICAS
◆ Expansão dedicada para módulo ESP-01S
◆ Suporte para testes de comandos AT via porta série
◆ Modo BOOT Flash ativado automaticamente ao ligar
◆ Botões integrados para FLASH e RST
◆ Compatível com módulos USB-Serial como FT232
◆ Alimentação a 5 V com regulação interna para 3,3 V
ESPECIFICAÇÕES
• Tensão de funcionamento: 5 V DC
• Corrente de funcionamento: mínimo 500 mA
• Tensão de comunicação (UART): 3,3 V
• Atributos ambientais: ROHS
• Dimensões: 24 × 41,3 × 11,9 mm
• Peso: 3,8 g
• Métodos de ligação:
- Ligação típica ao módulo FT232:
· 3.3V → 5V
· GND → GND
· TX → RX
· RX → TX
NOTAS
• Este shield não possui ligação USB integrada. Para ligar o módulo ESP-01S a um computador, é obrigatório utilizar um adaptador USB-Serial externo (por exemplo, FT232, CH340 ou equivalente). O KS0385 funciona apenas como interface intermédia para comunicação, testes e programação do ESP-01S.
• Para gravação de firmware: manter premido o botão FLASH, iniciar a gravação no software, premir RST e depois libertar FLASH para entrar em modo de download.
• Para utilização com comandos AT, definir baud rate para 115200 bps no software de monitorização série.
▶ Informação adicional (no site da Keystudio)
▶ Documentação (online)
