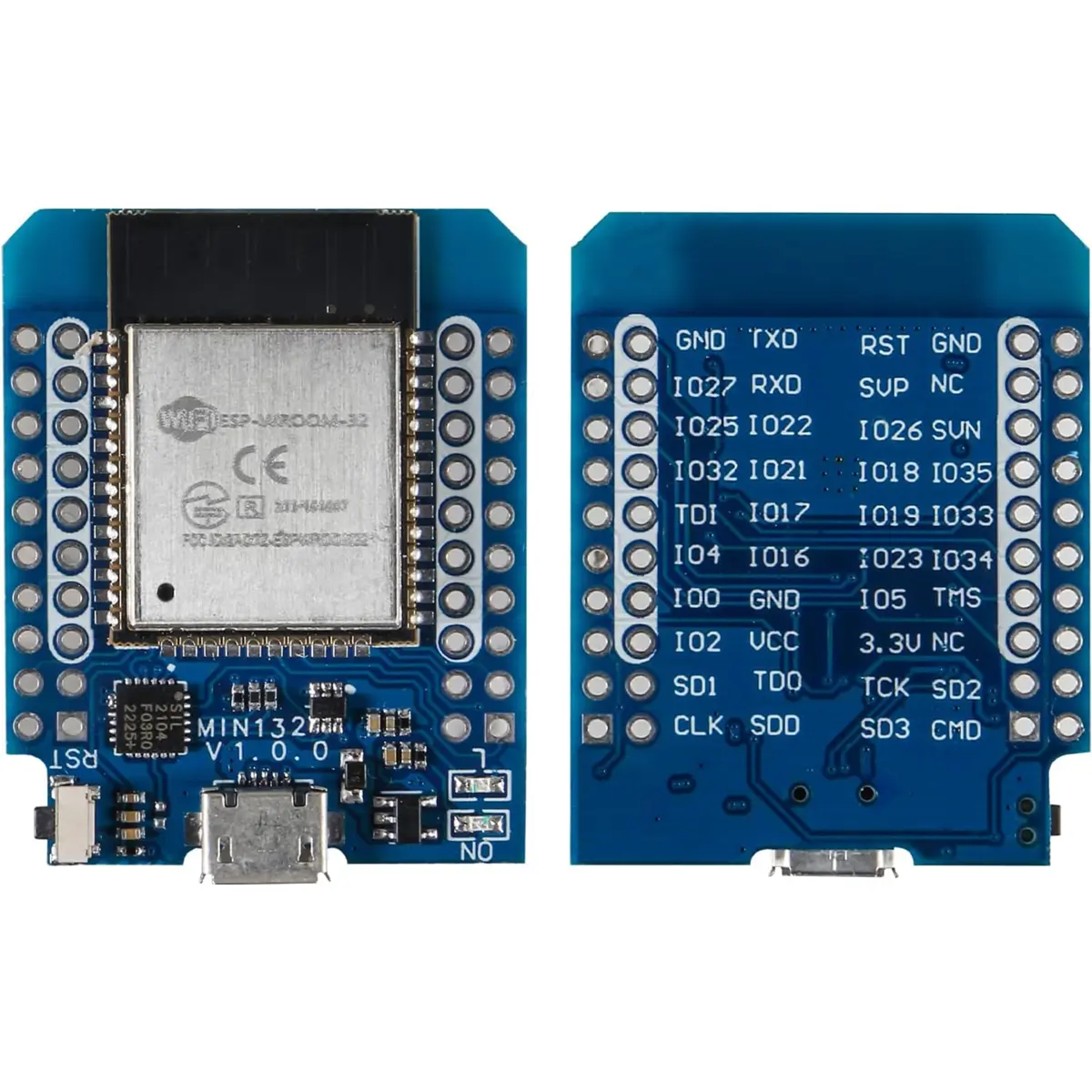

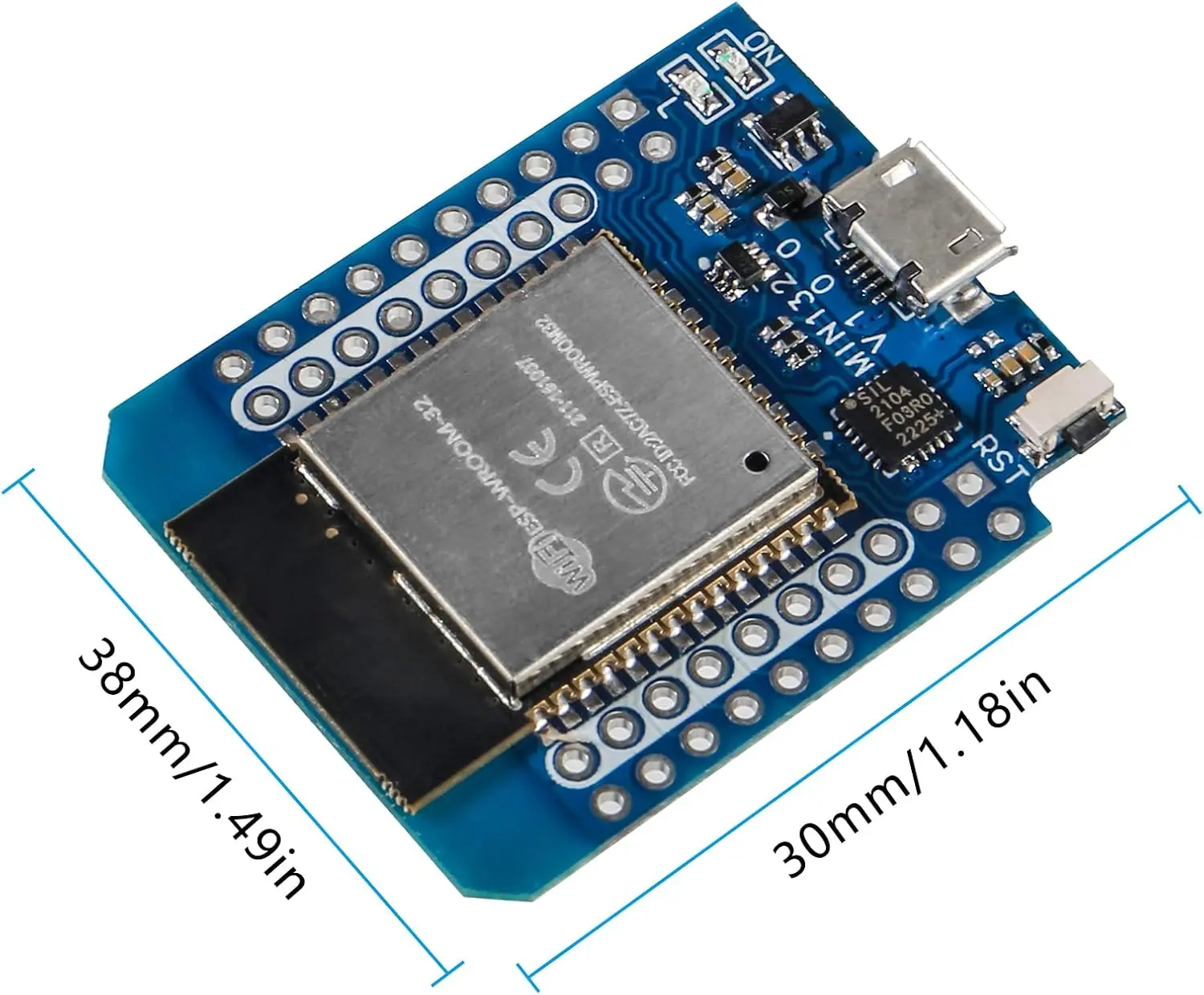

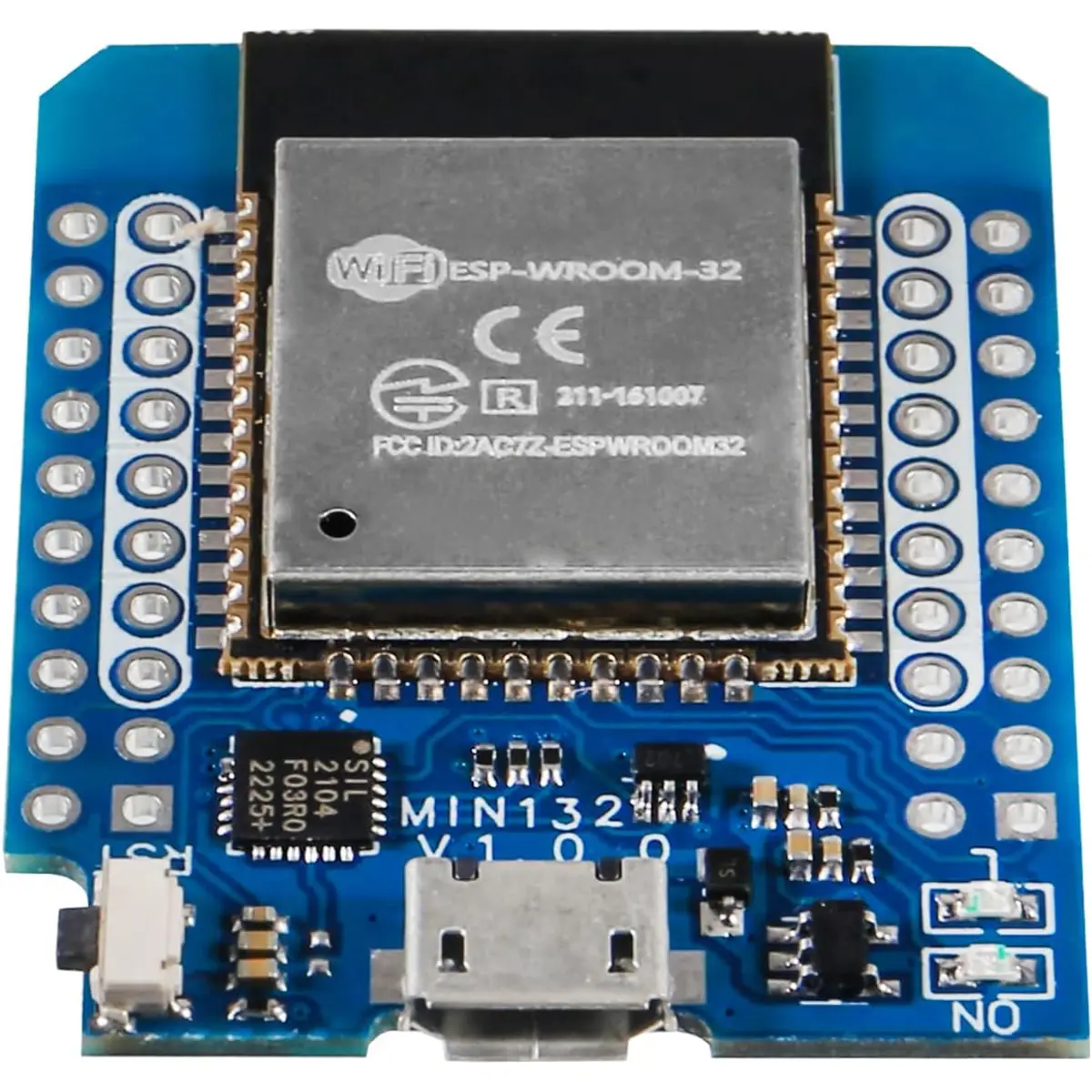

O Mini ESP32 é uma placa de desenvolvimento Wifi Bluetooth IoT baseada no módulo ESP32 WROOM-32, um MCU Wifi-BT-BLE potente e versátil, adequado para uma vasta gama de aplicações, desde redes de sensores de baixo consumo até tarefas mais exigentes como codificação de voz, streaming de música e descodificação de MP3.
No seu núcleo, o chip ESP32 foi concebido para ser escalável e adaptável, dispondo de 2 núcleos de CPU que podem ser controlados ou desligados individualmente, com frequência de relógio ajustável entre 80 MHz e 240 MHz. É compatível com o Arduino, podendo ser programado através do Arduino IDE, e suporta atualização OTA (Over-The-Air).
Com um layout de pinos semelhante ao ESP8266-12F, é compatível com a maioria dos acessórios existentes para essa gama.
Este módulo integra um conjunto rico de periféricos, incluindo sensores capacitivos de toque, sensor de Hall, amplificadores de sinal de baixo ruído, interface para cartão SD, Ethernet, SDIO/SPI de alta velocidade, UART e I²C.
Através de Bluetooth é possível ligar a dispositivos móveis e difundir beacons de baixa energia (BLE), enquanto o Wi-Fi permite um alcance físico alargado e ligação direta à internet através de router. Ideal para aplicações wearable ou alimentadas por bateria, o chip ESP32 consome menos de 5µA em repouso, suportando ainda taxas de dados até 150 Mbps e uma potência de saída de 22 dBm no amplificador de potência (PA), para o maior alcance físico possível.
ESPECIFICAÇÕES
- Alimentação:
- Tensão de alimentação (USB): 5V DC
- Tensão de entrada/saída: 3.3V DC
- Corrente de funcionamento: mín. 500mA
- Fonte de alimentação on-board: switching, 5V 1A
- Memória:
- RAM: 512kB
- Memória Flash: 4 MB
- Entradas/Saídas:
- Pinos E/S: 34
- Todos os pinos E/S suportam interrupção, PWM, I²C e 1-Wire (exceto D0)
- Corrente máxima por pino GPIO: 40mA
- Canais ADC: 18
- Resolução ADC: 12 bits
- Canais DAC: 2
- Resolução DAC: 8 bits
- Comunicações:
- Interfaces de comunicação: SPI, I²C, CAN, UART
- Protocolo Wi-Fi: 802.11 b/g/n
- Frequência: 2.4 GHz
- Potência de saída: 16.5 dBm
- Sensibilidade: -98 dBm
- Antena: PCB integrada
- Interface USB-C via CP2104
- Características físicas:
- Tipo de montagem: montagem em superfície (SMD)
- Temperatura de funcionamento: -40°C ~ 85°C
NOTAS
- O chip Wroom e o Espressif utilizam o mesmo microcontrolador, a mesma memória e os mesmos periféricos, não existindo diferenças a nível de bibliotecas ou de programação.
- Aplicações recomendadas: hub de sensores IoT de baixo consumo, automação residencial, gravador IoT de baixo consumo, redes em malha (mesh), streaming de vídeo de câmara, controlo industrial sem fios, dispositivos OTT TV box/set-top box, monitor de bebé, tomada inteligente, redes de sensores, brinquedos Wi-Fi (contadores, brinquedos, dispositivos anti-perda), produtos eletrónicos wearable, dispositivos de reconhecimento de voz por Wi-Fi e dispositivos de localização por Wi-Fi
