O HLK-LD2460 é um radar de 24GHz concebido para deteção de presença e movimento humano, integrando capacidade de teste de distância e ângulo. Incorpora 1 chip transmissor e 2 recetores de radar de onda milimétrica, antena microstrip de elevado desempenho, MCU de alta performance, SOC Bluetooth de alta performance e circuitos auxiliares periféricos. Utiliza onda FMCW para identificar com precisão 3 a 5 alvos humanos e estimar a sua localização. Pode ser utilizado em ambientes como habitações, escritórios e hotéis, oferecendo deteção precisa de múltiplos corpos humanos em movimento, micro-movimento ou estáticos.
Características principais:
- Deteção de múltiplos alvos humanos em simultâneo (3 a 5)
- Medição de distância e ângulo com elevada precisão
- Suporte para atualização OTA (Online Upgrade)
- Funcionamento estável em diferentes cenários: doméstico, escritório, hotel
- Elevada resolução em distância e ângulo
- Suporte para deteção dinâmica e estática
Especificações Técnicas – Desempenho de deteção
- Número de pessoas detetadas: até 5 em movimento / mínimo 3 sentadas ou de pé
- Distância de deteção dinâmica:
- ±50°: ≥6 m
- ±50° ~ ±60°: ≥5,5 m
- Distância de deteção estática:
- ±50°: ≥5 m
- ±50° ~ ±60°: ≥4,5 m
- Resolução em distância: 0,75 m
- Precisão em distância: ≤0,3 m
- Ângulo de deteção horizontal: 120°
- Ângulo de deteção vertical: 90°
- Resolução angular: 40°
- Precisão angular: ≤5°
- Função OTA: suportada
- Tempo de disparo por movimento: 0,5 s
- Tempo de perceção de existência (estático): ≤30 s
Especificações Técnicas – Desempenho elétrico
- Banda de frequência de operação: 24 GHz – 24,25 GHz
- Largura de banda: 250 MHz
- Potência radiada equivalente (EIRP): 13 dBm
- Método de modulação: FMCW (Frequency Modulated Continuous Wave)
- Tensão de operação: 5 V
- Corrente de operação: ≤250 mA
- Temperatura de operação: -40 °C ~ +85 °C
- Temperatura de armazenamento: -40 °C ~ +85 °C

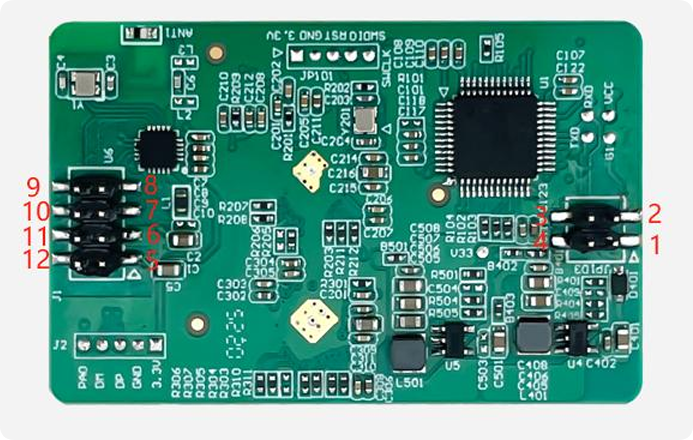

PINOUT:
- Pino 1: 5V (PWR) – Entrada de alimentação DC 5V
- Pino 2: GND (GND) – Massa
- Pino 3: Tx1 (O) – Saída UART1
- Pino 4: Rx1 (I) – Entrada UART1
- Pino 5: VDD33 (PWR) – Entrada de alimentação 3.3V / NC (não ligar quando não em debug)
- Pino 6: GND (GND) – Massa
- Pino 7: Tx2 (O) – Saída UART2 (relatório de dados do radar e resposta a comandos)
- Pino 8: Rx2 (I) – Entrada UART2 (receção de comandos)
- Pino 9: IO1 (I/O) – GPIO1 / Reservado
- Pino 10: IO2 (I/O) – GPIO2 / Reservado
- Pino 11: IO3 (I/O) – GPIO3 / Reservado
- Pino 12: IO4 (I/O) – GPIO4 / Reservado
Nota: para receber dados da porta serial normalmente, a porta serial precisa partilhar o mesmo terra com o módulo.
