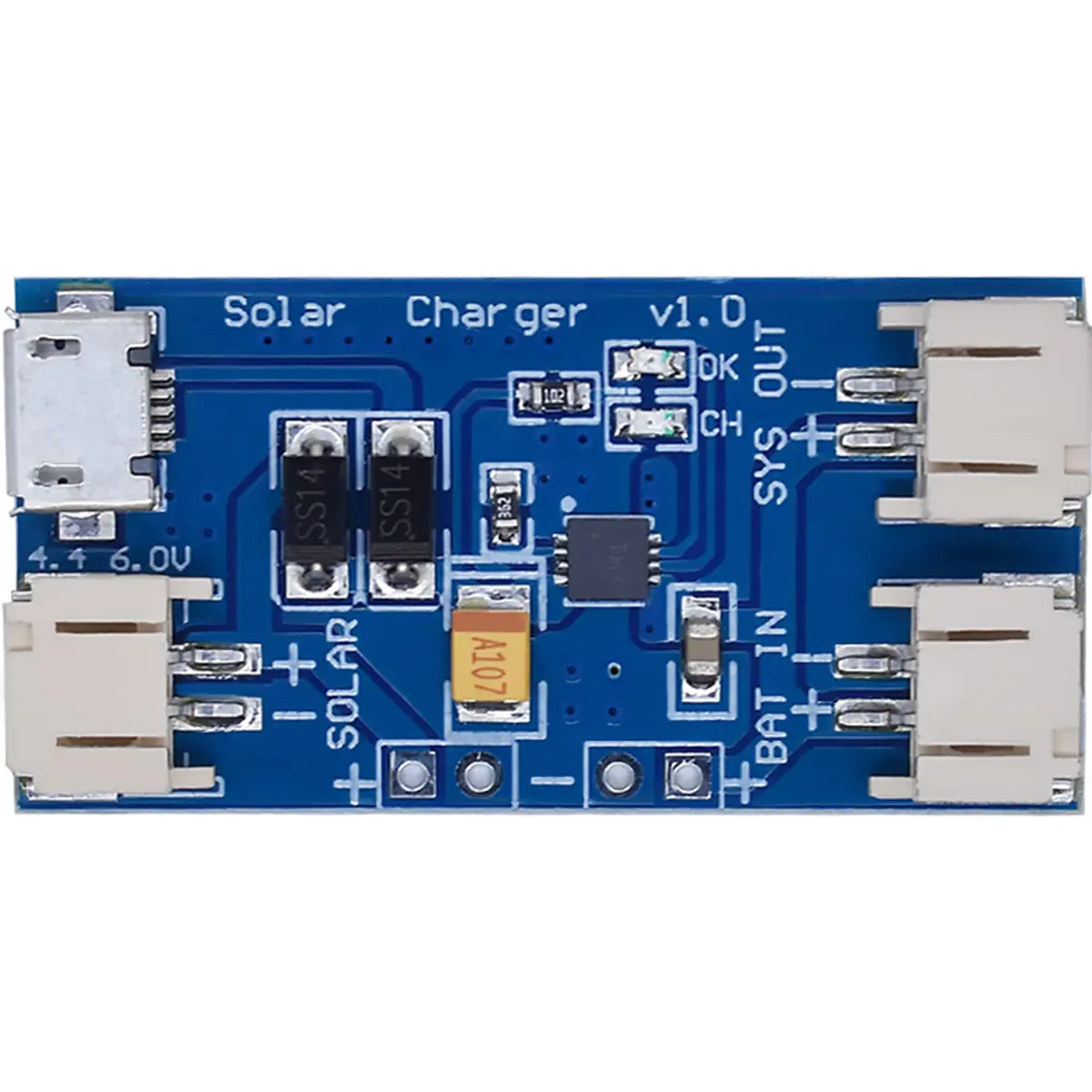

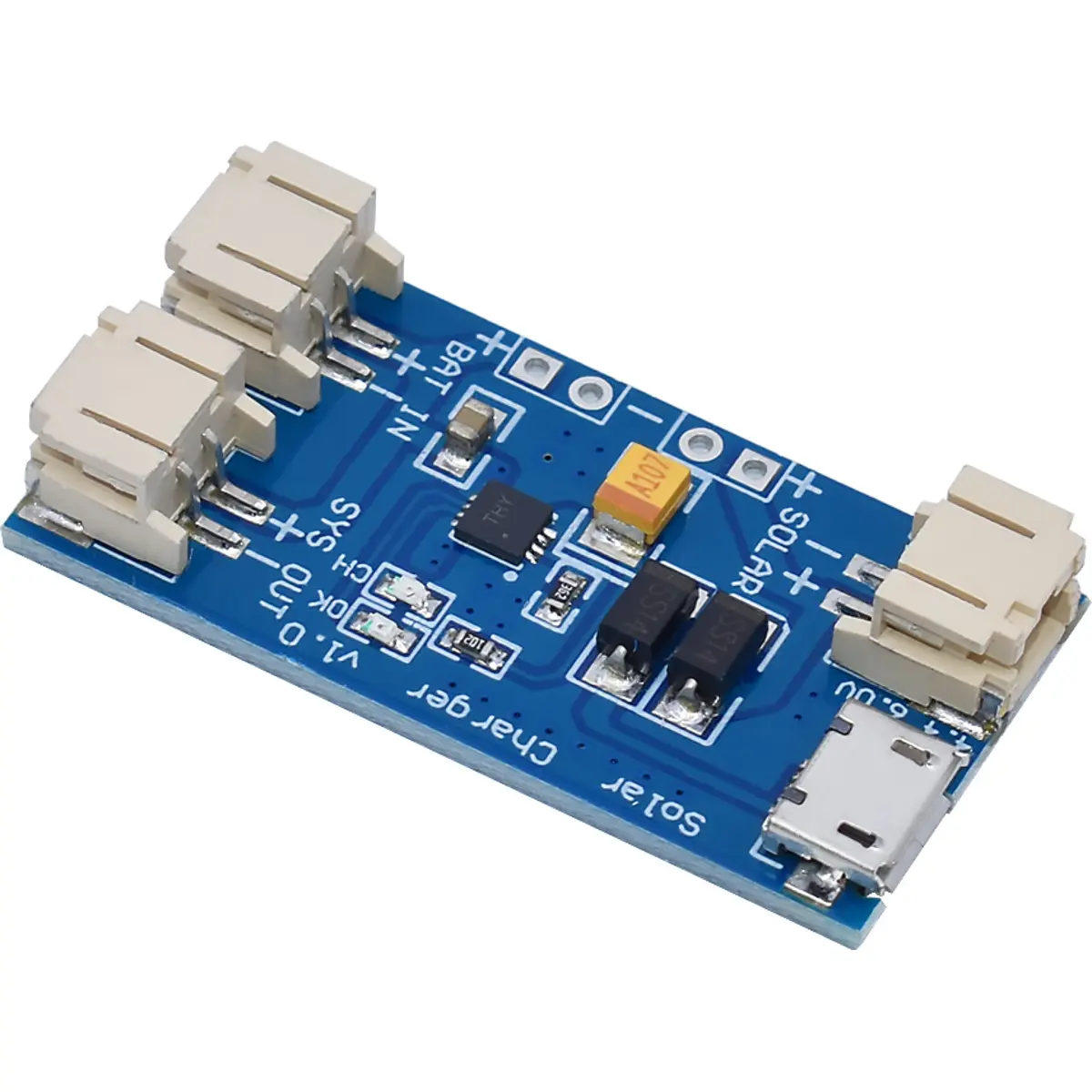

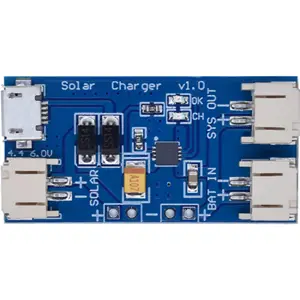

Placa de carregamento solar Super-Mini para baterias de lítio-polímero (LiPo), baseada no chip de gestão de carga CN3065 para célula única. Este carregador solar permite aproveitar ao máximo a energia produzida por um painel solar ou outro dispositivo fotovoltaico, convertendo-a em carga para uma bateria LiPo recarregável. A configuração é simples: basta ligar o painel solar a um lado da placa e a bateria ao outro lado para iniciar o carregamento.
A saída do carregador solar destina-se a carregar uma única célula de lítio-polímero. A carga (load) deve ser ligada em paralelo com a bateria. Por predefinição, o carregador solar vem configurado para uma corrente de carga máxima de 500 mA, com uma entrada máxima recomendada de 6 V (mínimo de 4,4 V). Recomenda-se que as baterias não sejam carregadas com uma corrente superior à sua capacidade nominal.
PRINCIPAIS CARACTERÍSTICAS
- Entrada do painel solar: 4,4 V a 6 V
- Corrente de carga máxima: 500 mA
- Interface: conector JST de 2 pinos (ou PH2.0)
- Proteção contra curto-circuito
- Corrente de carga contínua até 500 mA
- Indicação do estado da bateria (Vermelho: a carregar; Verde: carregada)
- Suporta carregamento via USB (conector Micro-USB)
ESPECIFICAÇÕES
- Tipo de artigo: Placa de carregamento solar mini
- Material: PCB
- Finalidade: carregamento de bateria de LiPo
- Intervalo de tensão de entrada: 4,4 V a 6 V DC
- Corrente de carga máxima: 500 mA
- Temperatura de funcionamento: -40°C a 85°C
- Conector:
- Conector JST de 2 pinos (ou PH2.0)
- Ficha PH2.0X2P
- Indicador de estado da bateria:
- Vermelho: a carregar
- Verde: carregada
- Dimensões do produto:
- Tamanho: 2 cm × 4 cm
- Dimensões aproximadas: 40 × 20 mm (1,6 × 0,8 pol.)
- Comprimento: 39 mm
- Largura: 19 mm
- Altura: 7 mm
- Peso: 5 g
- Peso de expedição: 0,01 kg
- Dimensões de expedição: 5 × 5 × 1 cm
CONTEÚDO DA EMBALAGEM
- Placa de carregamento solar mini ×1
NOTAS

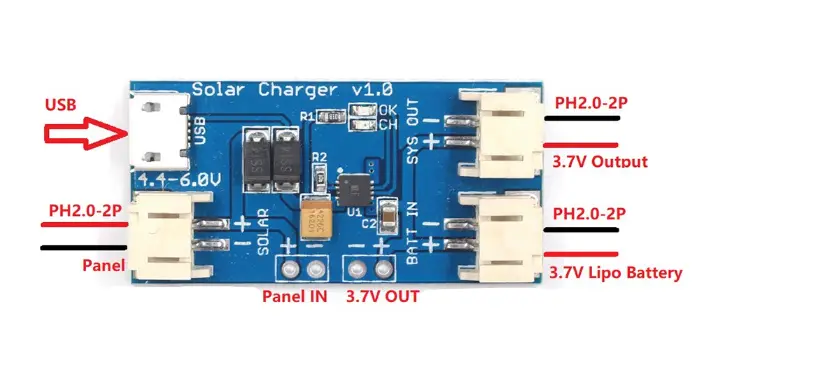

- Interface de pinos: a ficha solar PH2.0X2P e os dois pads da esquerda (+/-) são condutores entre si, ligados ao painel solar.
- Interface de pinos: BATTIN (+/-), os dois pads da direita (+/-) e SYS OUT (+/-) são condutores entre si; BATTIN (+/-) liga-se à bateria de lítio e SYS OUT (+/-) liga-se à carga (load).
- Interface de pinos: a ligação Micro-USB serve como fonte de tensão de entrada alternativa.
- Não deixe a bateria a carregar sem supervisão durante longos períodos, especialmente na primeira utilização.
- Verifique sempre a polaridade (+/-) antes de ligar a bateria ou o painel solar, para evitar danos na placa ou na bateria.
- Utilize apenas baterias de lítio-polímero (LiPo) de célula única compatíveis com a tensão e corrente indicadas; não ligue baterias de outros tipos ou configurações (ex.: várias células em série).
- Não exceda a corrente de carga máxima recomendada (500 mA) nem carregue a bateria com uma corrente superior à sua capacidade nominal.
- Confirme que todas as ligações (solar, bateria, saída para carga) estão bem fixas antes de expor o painel solar à luz.
- Se detetar inchaço, deformação, odor estranho ou sobrequecimento anómalo na bateria, interrompa imediatamente a utilização e substitua-a.
