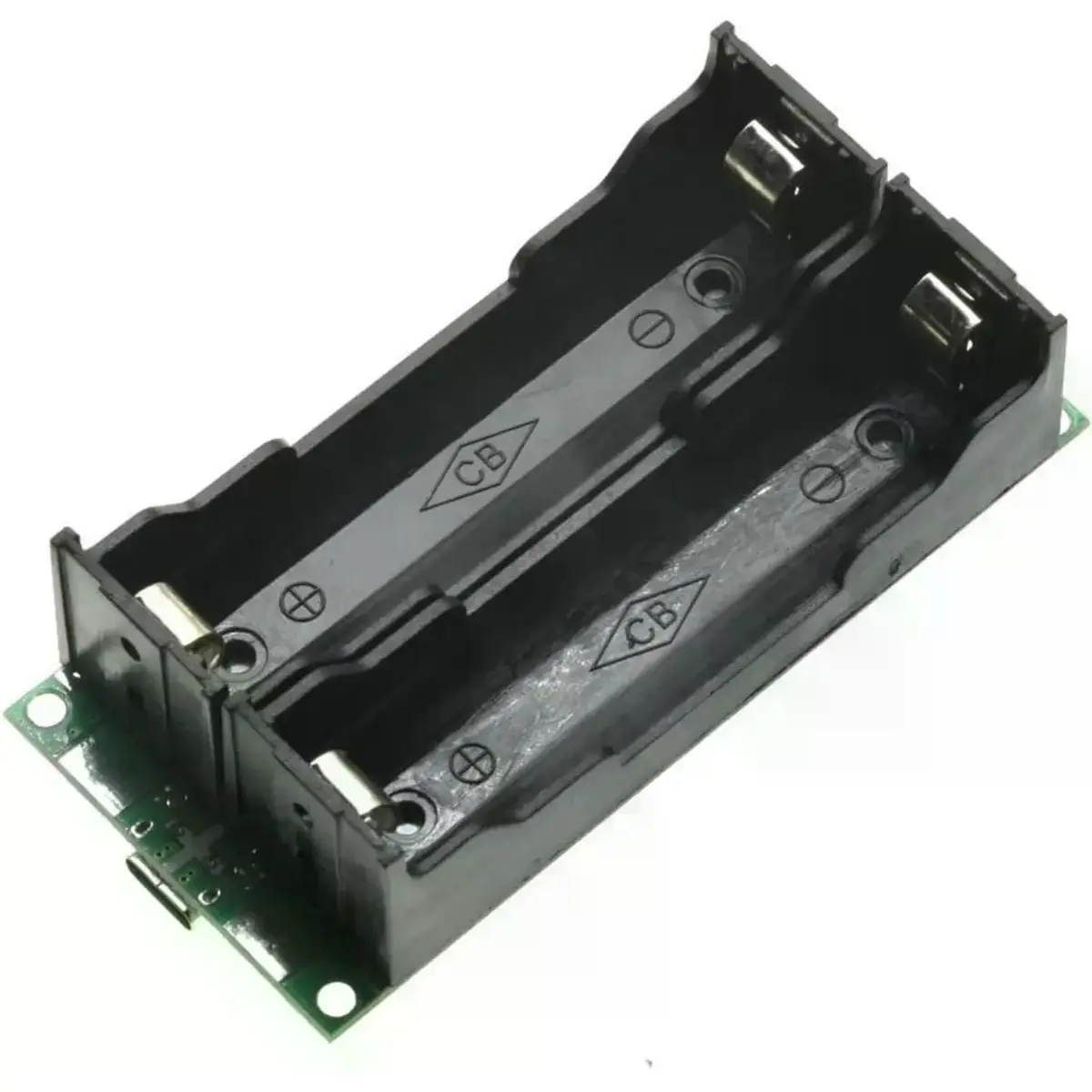

Módulo multifunções USB-C 15W 12V 1.2A para carregamento de bateria de lítio 18650 com função UPS (Fonte de Alimentação Ininterrupta).
Quando a alimentação está presente, o módulo fornece energia á saida através do circuito boost e carrega simultaneamente a bateria de lítio; caso a alimentação seja interrompida, o circuito da bateria ativa-se automaticamente, mantendo a saída sem interrupções.
Uma solução robusta para projetos de IoT, sistemas de monitorização, routers de emergência, power banks e alimentação de reserva para Raspberry Pi ou ESP32.
PRINCIPAIS CARACTERÍSTICAS
- Função UPS, com comutação automática para a bateria, mantendo o dispositivo sempre ligado
- Carrega a bateria de lítio enquanto alimenta a carga em simultâneo
- Circuito boost com MOS integrado
- Proteção completa da bateria, com reativação automática após situações de curto-circuito acidental
- Indicadores LED para monitorização do estado de carga e da saída
ESPECIFICAÇÕES
- Tipo de Módulo: Carregador de Bateria de Lítio + UPS (Conversor Boost/Buck)
- Tensão de Entrada: DC 5V (via USB-C)
- Tensão de Saída (UPS/Alimentação): DC 12V estável
- Corrente de Saída Máxima: 1.2A (+/-15W)
- Tipo de Bateria: Célula única de Lítio-Ion (18650)
- Função Principal: Comutação UPS sem atraso (zero-delay), Carregamento, Boost
- Aplicação: Power bank UPS, alimentação de reserva para Raspberry Pi, dispositivos portáteis
- Função UPS: Quando a alimentação está presente, fornece energia diretamente à carga através do circuito boost e carrega a bateria de lítio em simultâneo; quando a alimentação é cortada, o circuito da bateria ativa-se automaticamente para alimentar a carga através do circuito boost
- Circuito Boost:
- Potência máxima: até 20W
- Potência nominal: até 15W
- Tipo: circuito boost
- Rendimento: até 96%
- Consumo estático do módulo: 25mA
- Saída : 12V
- Proteção da Bateria de Lítio:
- Sobrecarga
- Sobre-descarga
- Sobretemperatura
- Sobrecorrente (se entrar em estado de proteção e não sair após um curto-circuito acidental, o módulo reativa-se automaticamente e restabelece a saída quando ligado a uma fonte de carregamento de 5V)
NOTAS
- Recomenda-se que, em condições normais de funcionamento, a carga seja inferior a 15W em
- Em caso de curto-circuito acidental, o módulo entra em modo de proteção e só restabelece a saída quando for ligado a uma fonte de carregamento de 5V.
- Modulo apenas para utilização em projectos pessoais / hobbies não recomendado para projectos comerciais ou que requeiram utilização continua ao longo do tempo.
