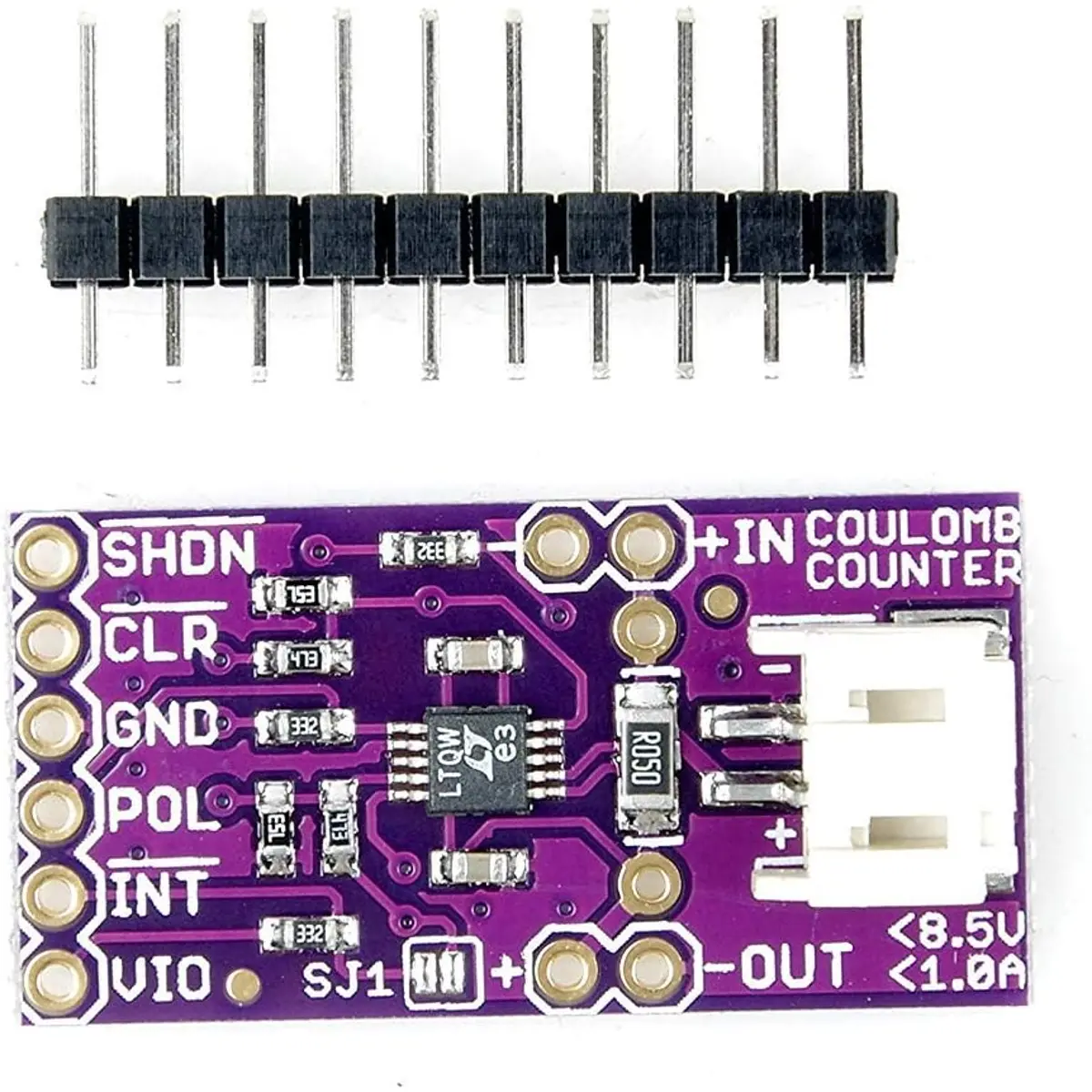

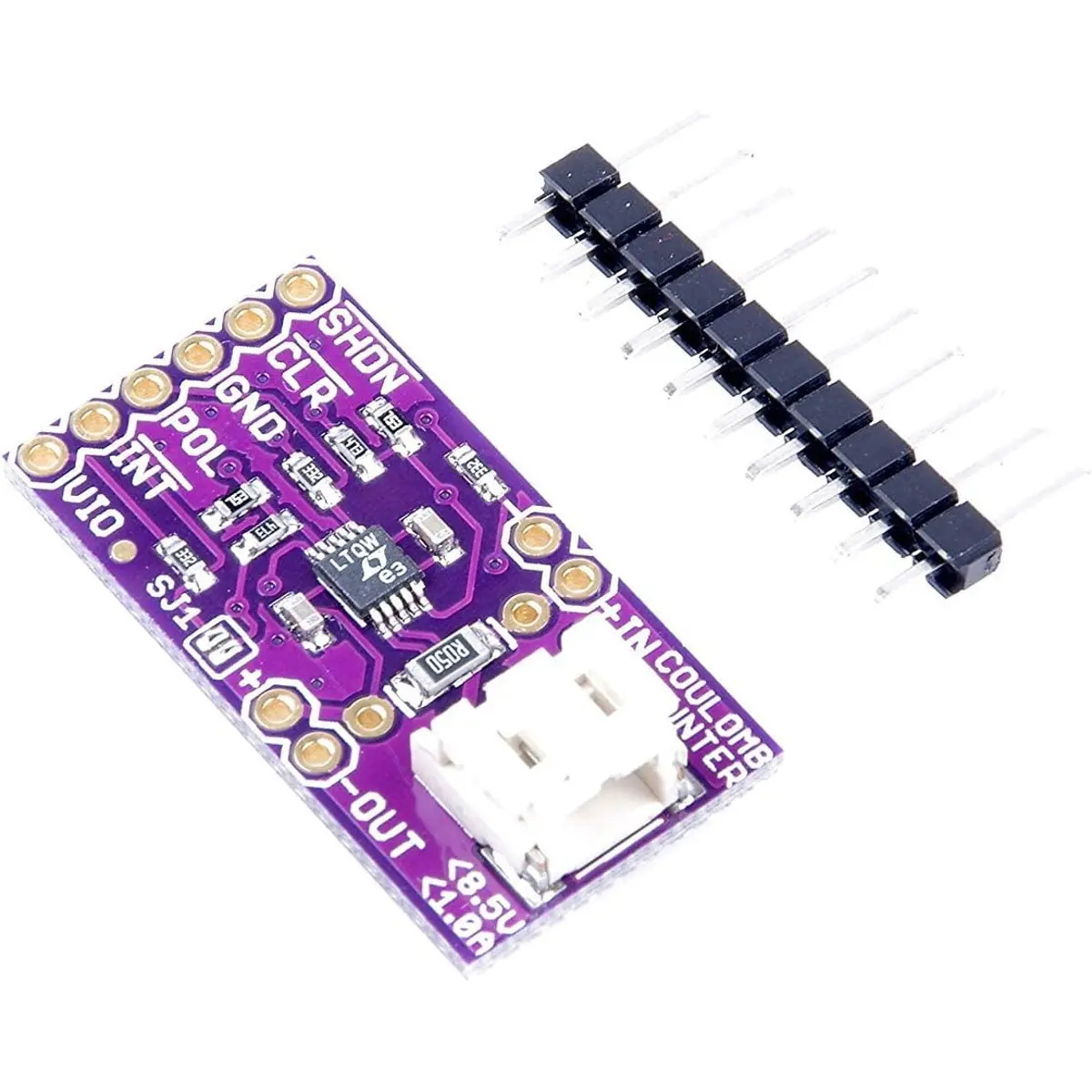

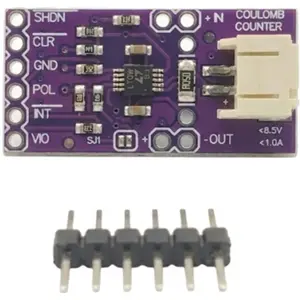

LTC4150 - Sensor de Deteção de Corrente para Bateria

Este módulo de rutura (breakout) permite monitorizar de forma contínua a corrente de um sensor. O dispositivo acumula essa medição e emite um impulso sempre que uma determinada quantidade de amperes-hora é utilizada. Utilizando o módulo de forma eficaz, é possível saber sempre com exatidão quanta carga resta na bateria.

Este módulo instala-se entre a fonte de alimentação e o circuito, de forma a que toda a corrente do circuito passe pelo Coulomb Counter para ser medida. O chip LTC®4150 mede o esvaziamento e a carga de baterias.

O dispositivo monitoriza a corrente através de uma resistência de deteção externa, colocada entre o terminal positivo da bateria e a carga ou o carregador.

Um conversor de tensão para frequência transforma a tensão de deteção de corrente numa série de impulsos de saída no pino de interrupção, correspondendo cada impulso a uma quantidade fixa de carga que entra ou sai da bateria. O componente também indica a polaridade da carga, tanto durante o esvaziamento como durante o carregamento da bateria. O LTC4150 destina-se a aplicações com 1 ou 2 células de iões de lítio, ou 3 a 6 células NiCd ou NiMH.

PRINCIPAIS CARACTERÍSTICAS

• Chip principal LTC4150
• Indica a quantidade de carga e a polaridade
• Instalação simples entre a fonte de alimentação e o circuito a monitorizar
• Compatível com baterias de 1 ou 2 células de iões de lítio, ou 3 a 6 células NiCd/NiMH
• Conector JST para bateria, equivalente ao terminal de entrada IN

ESPECIFICAÇÕES

• Parâmetros elétricos:
  • Frequência de contagem de carga: 32,55Hz/V
  • Tensão de funcionamento: 2,7V ~ 8,5V
  • Corrente de funcionamento: 1A
  • Intervalo de tensão de deteção: ±50mV
  • Corrente de desligamento (shutdown): 1,5µA
• Parâmetros da placa:
  • Chip principal: LTC4150
  • Número de pinos: 10 pinos

CONTEÚDO DA EMBALAGEM

• 1 × Módulo  LTC4150 de Deteção de Corrente de Carga da Bateria
