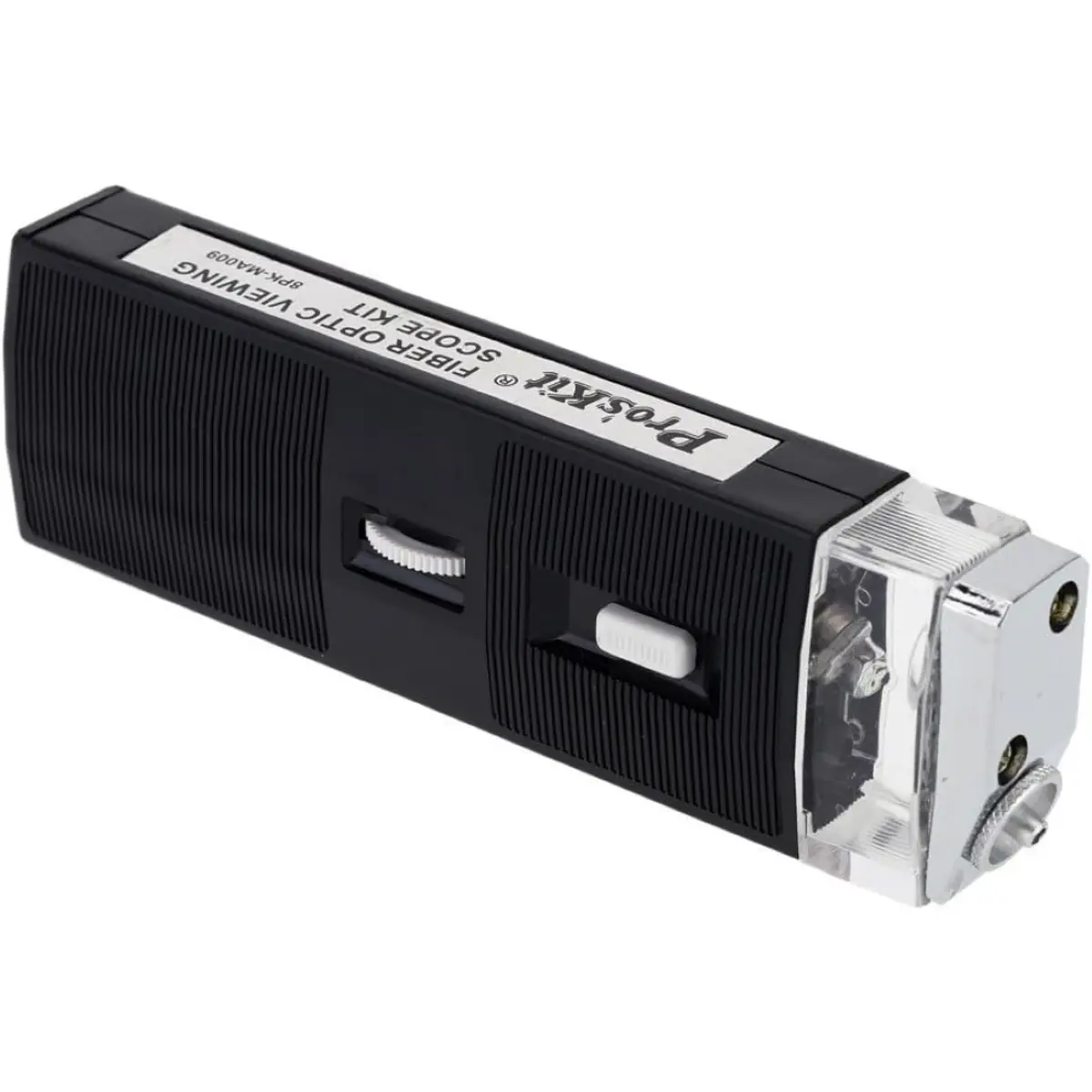

O Pro’sKit 8PK-MA009 é um microscópio manual para inspeção de conectores e extremidades de fibra ótica, indicado para verificar terminações ST/SC, ligações pré-encapsuladas FDDI e fibras antes ou depois de operações de clivagem ou emenda. Com ampliação máxima de 200x, iluminação integrada, focagem ajustável e adaptadores para visualização direita ou angular, permite uma observação prática, precisa e portátil em trabalhos de instalação, manutenção e diagnóstico de fibra ótica.
PRINCIPAIS CARACTERÍSTICAS
◆ Concebido para inspeção detalhada de extremidades de fibra ótica

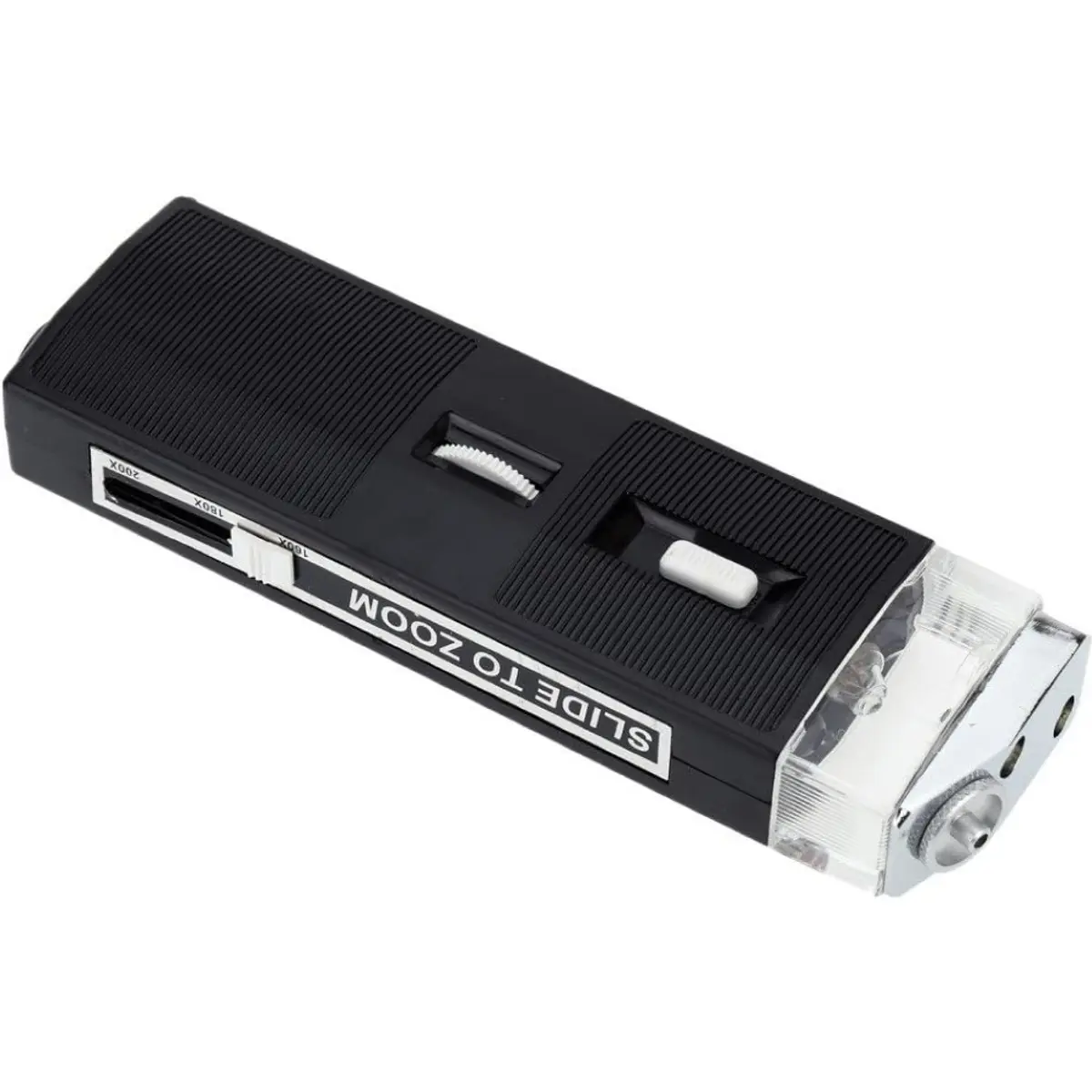

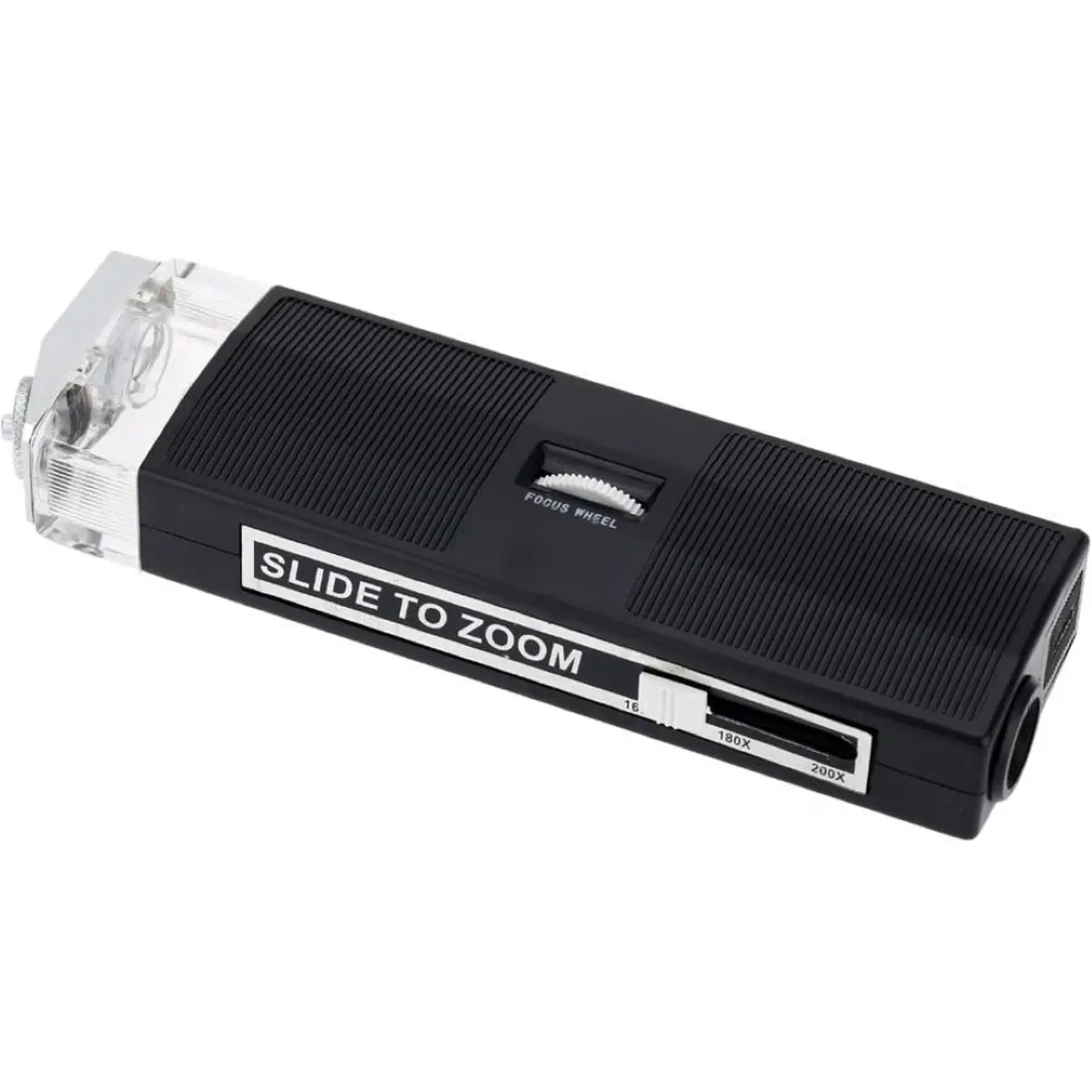

◆ Ampliação ajustável de 160x a 200x através de cursor deslizante
◆ Adequado para verificação de conectores ST/SC, terminações FDDI e pontas de fibra antes e depois da clivagem

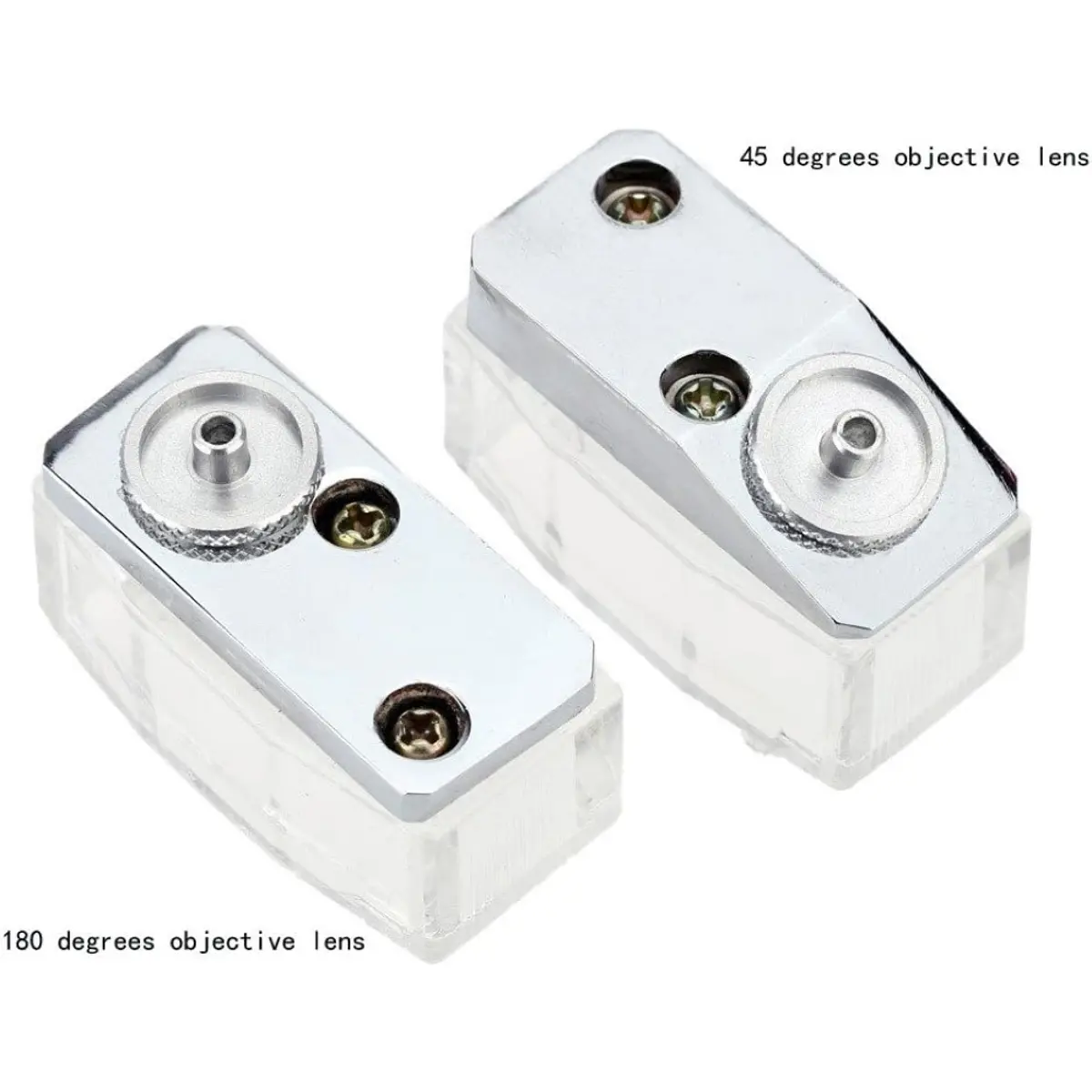

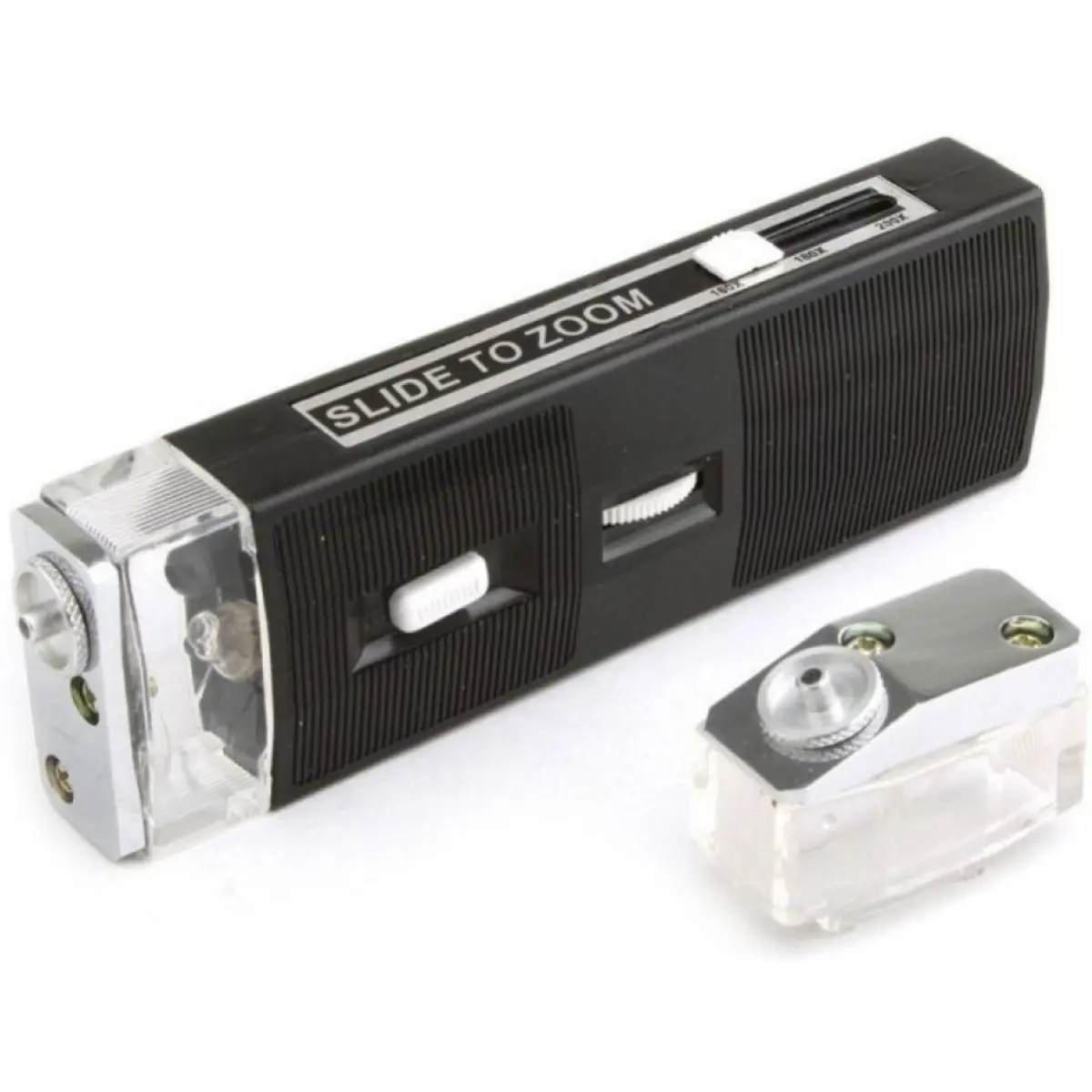

◆ Inclui 2 lentes/adaptadores objetivos substituíveis, com visualização a 180° e 45°
◆ Permite observar o núcleo do conector e a zona envolvente da face terminal

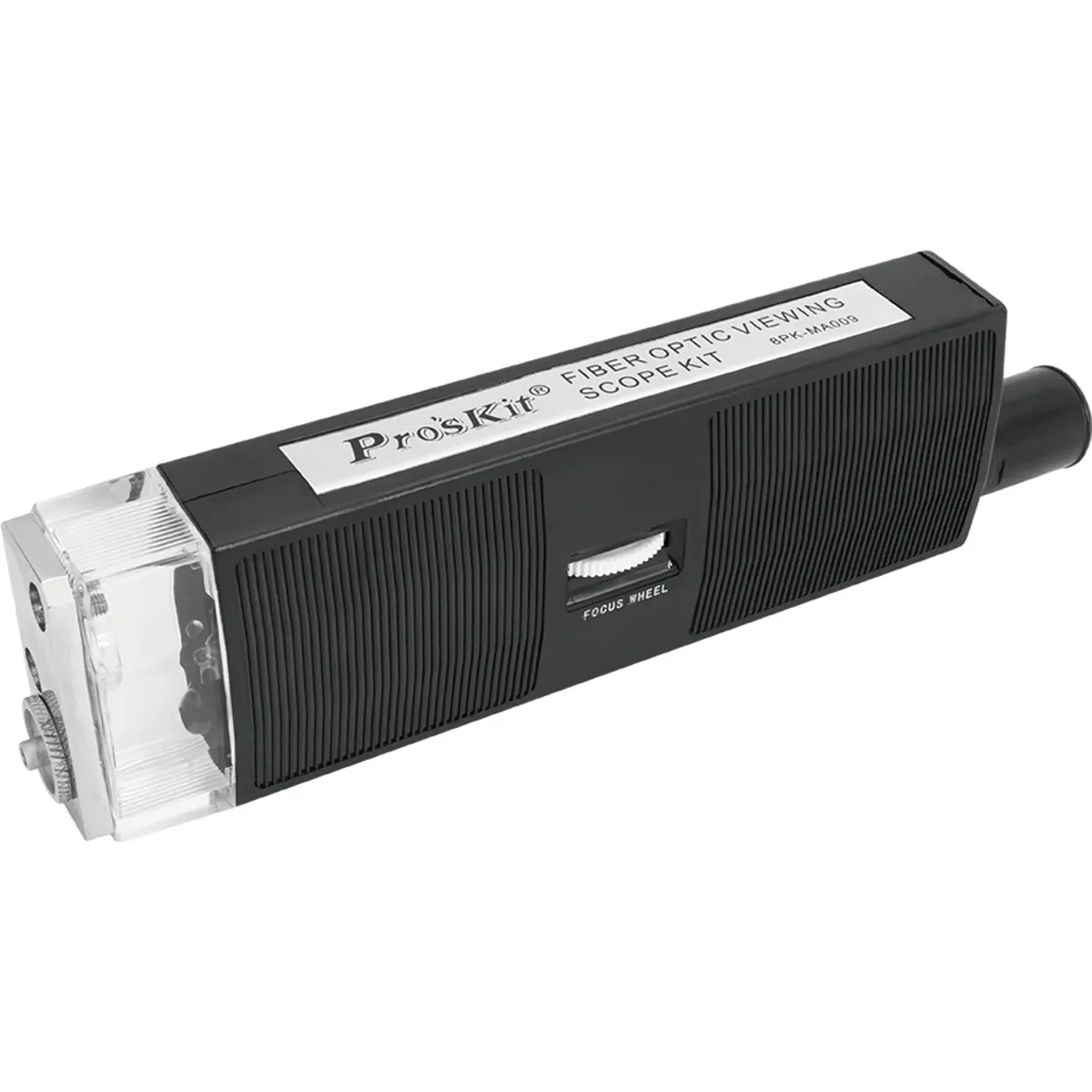

◆ Focagem ajustável através de roda de ajuste lateral
◆ Iluminação integrada com interruptor de ligar/desligar
◆ Cabeça de inspeção com alinhamento ajustável, adequada para compensar diferenças entre férulas de conectores ST e SC

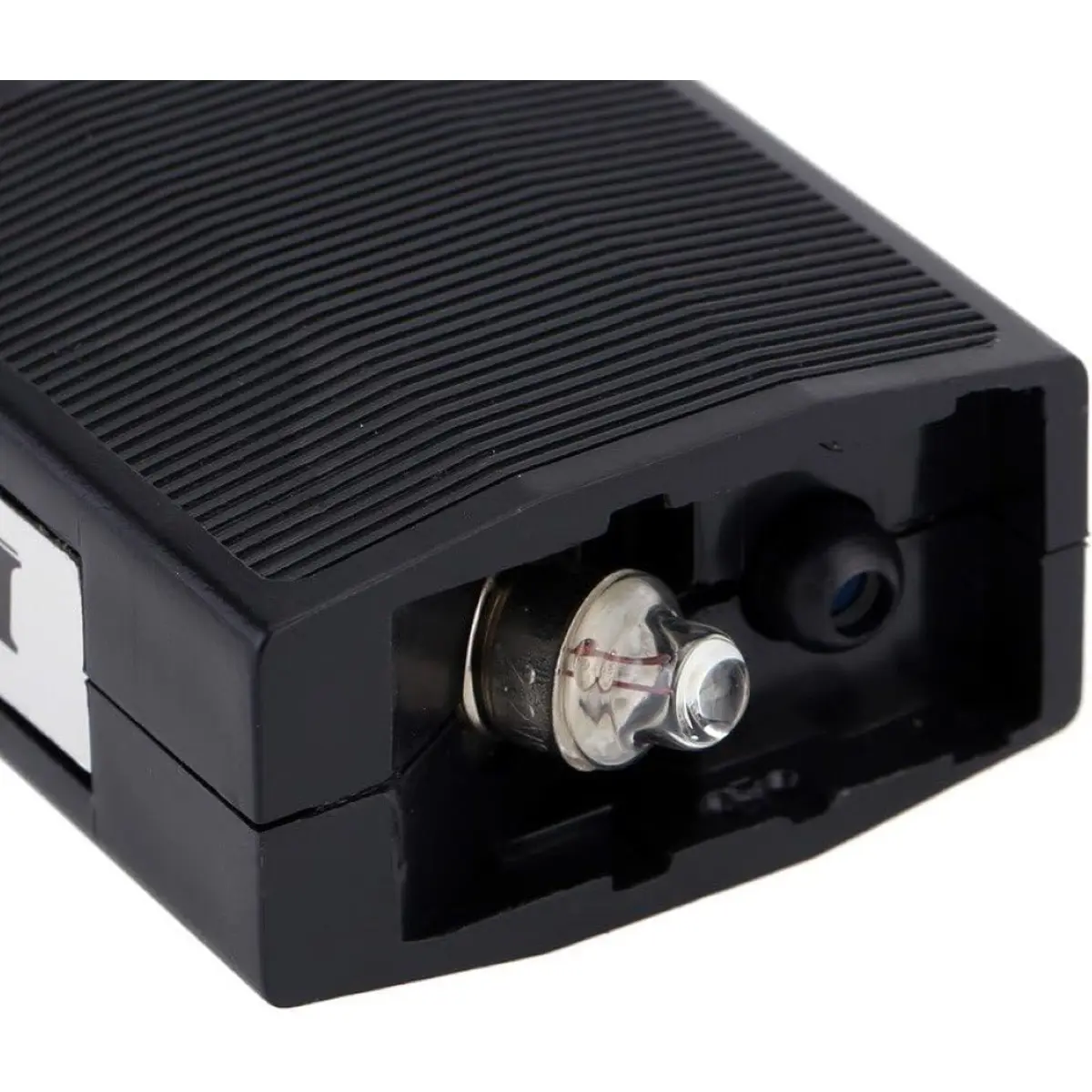

◆ Lâmpada interna substituível de 2.25 V / 0.25 A

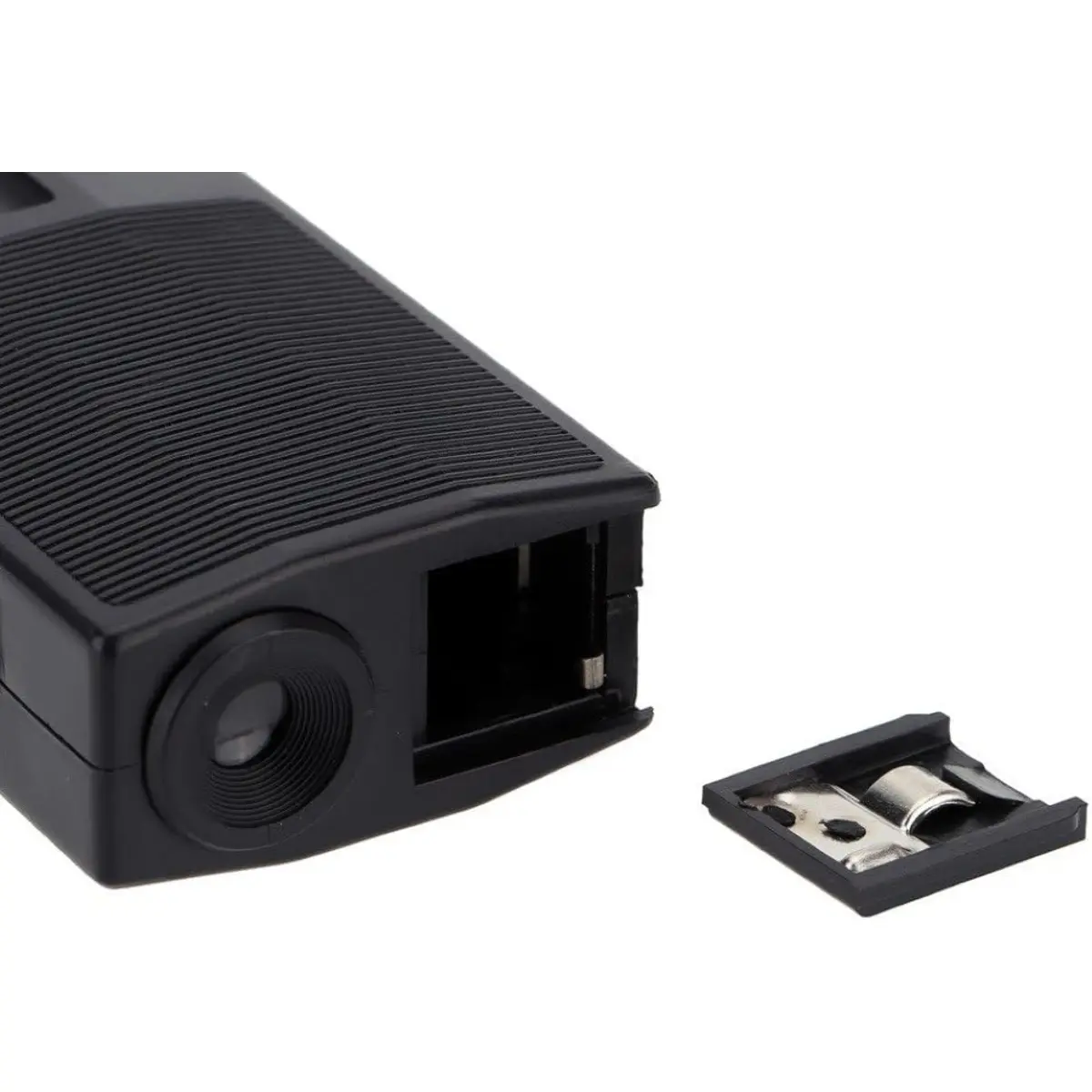

◆ Alimentação por 2 pilhas AA, facilitando a utilização em campo
◆ Estrutura compacta, leve e fácil de transportar
ESPECIFICAÇÕES
• Marca: Pro’sKit
• Modelo: 8PK-MA009
• Tipo: Microscópio manual para fibra ótica
• Ampliação: Ajustável de 160x a 200x
• Aplicação:
- Inspeção de extremidades de fibra ótica
- Verificação de conectores ST/SC
- Observação de ligações FDDI pré-encapsuladas
- Controlo visual antes e depois de operações de clivagem ou emenda
• Conectores compatíveis: ST e SC
• Lentes/adaptadores:
- 180°:
· Visualização direita
· Indicada para inspeção frontal do conector
- 45°:
· Visualização angular
· Indicada para inspeção do núcleo e da zona envolvente da face terminal
• Focagem: Ajustável através de roda de focagem
• Iluminação: Lâmpada interna com interruptor
• Lâmpada: Incandescente de 2.25 V / 0.25 A
• Alimentação: 2 pilhas AA/LR6 de 1.5 V (não incluídas)
• Cabeça de inspeção:
- Em alumínio
- Com alinhamento ajustável
- Ajustável através de parafusos superiores
• Dimensões: 148 x 46 x 25 mm

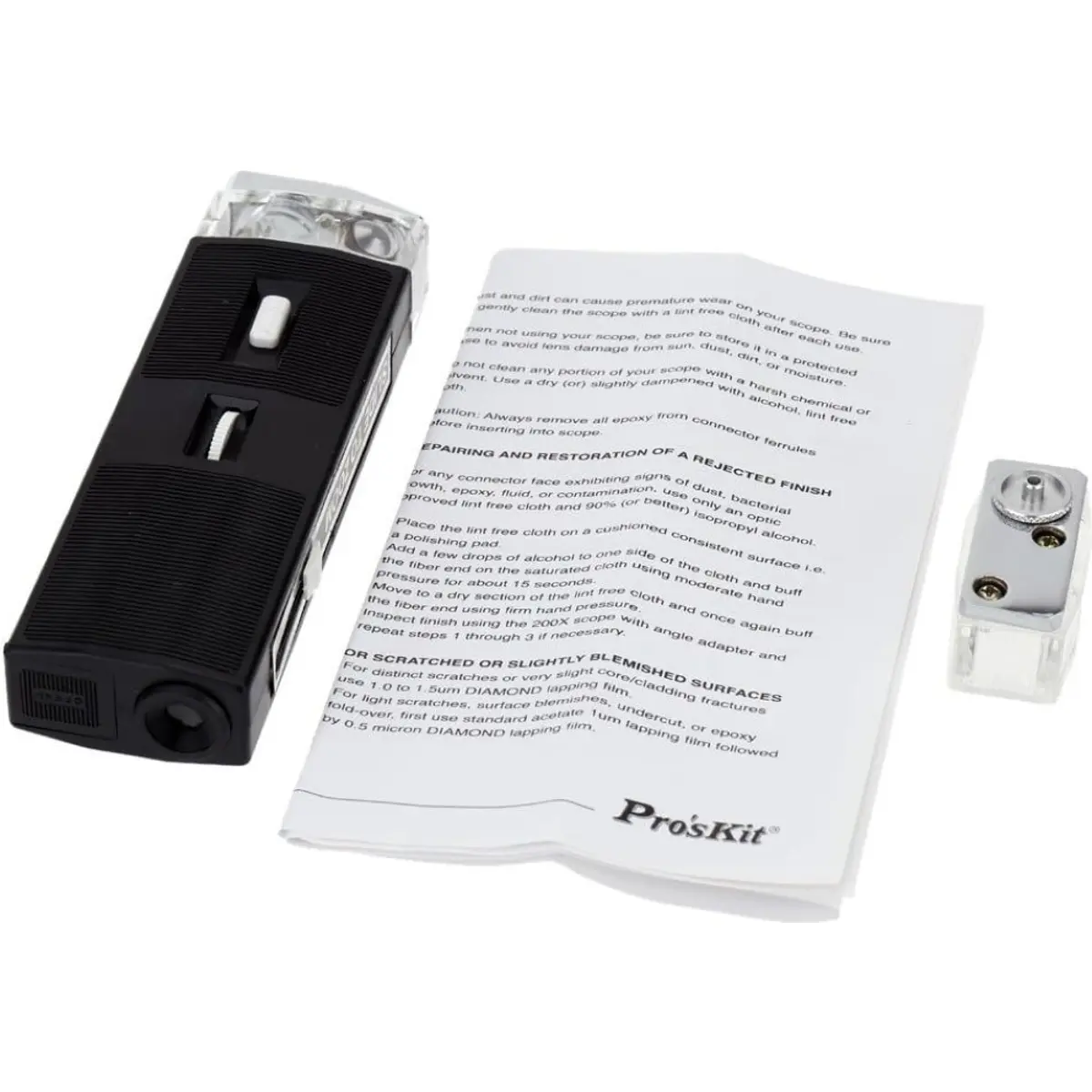

CONTEÚDO DA EMBALAGEM
• Microscópio de fibra ótica Pro’sKit 8PK-MA009
• Lente/adaptador objetivo 180°
• Lente/adaptador objetivo 45°
• Manual de instruções
NOTAS
• As pilhas AA/LR6 não estão incluídas.
• Ao alternar entre conectores ST e SC, pode ser necessário reajustar o alinhamento e/ou a focagem, uma vez que o comprimento das férulas pode variar ligeiramente.

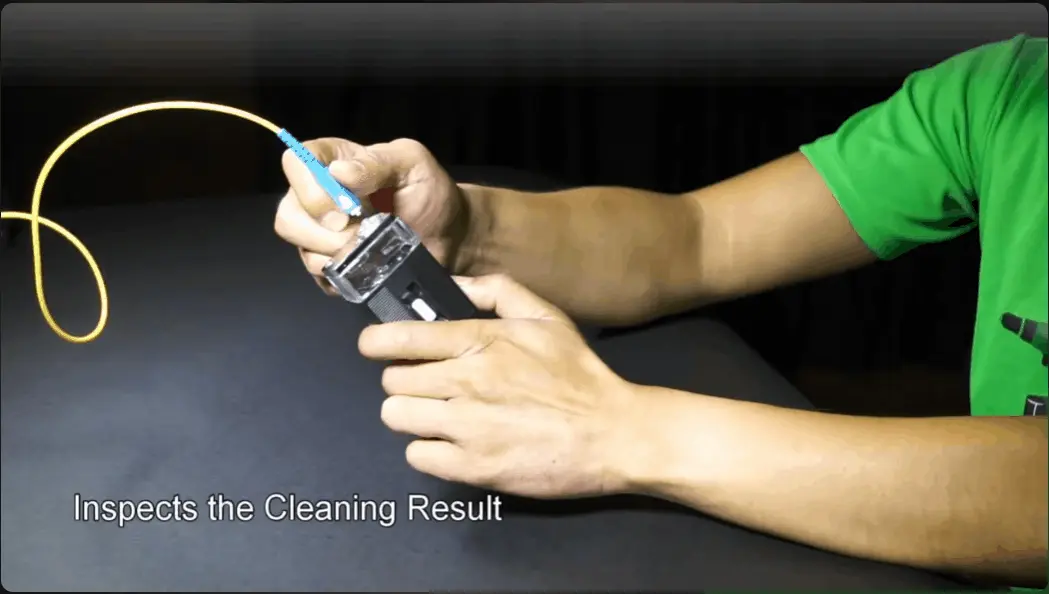

• Para uma inspeção correta, a férula do conector deve ser introduzida no orifício de inspeção até atingir a posição adequada.
• A lâmpada interna é substituível, devendo ser usada uma lâmpada incandescente de 2.25 V / 0.25 A ou equivalente.
• O equipamento deve ser limpo após cada utilização com um pano sem fiapos.
• Não utilizar químicos agressivos ou solventes na limpeza. Pode ser usado um pano seco ou ligeiramente humedecido com álcool.
• Remover sempre resíduos de epóxi das férulas antes de as inserir no microscópio.
• Para limpeza de conectores contaminados, recomenda-se a utilização de pano sem fiapos adequado para ótica e álcool isopropílico a 90% ou superior.
• Guardar o microscópio numa bolsa ou estojo protegido, evitando exposição a sol, poeiras, sujidade e humidade.
• O manual inclui exemplos de interpretação visual do estado da fibra/conector, incluindo superfície ideal, riscos ligeiros, riscos profundos, sujidade ou resíduos, danos na extremidade, núcleo partido e fibra partida.
