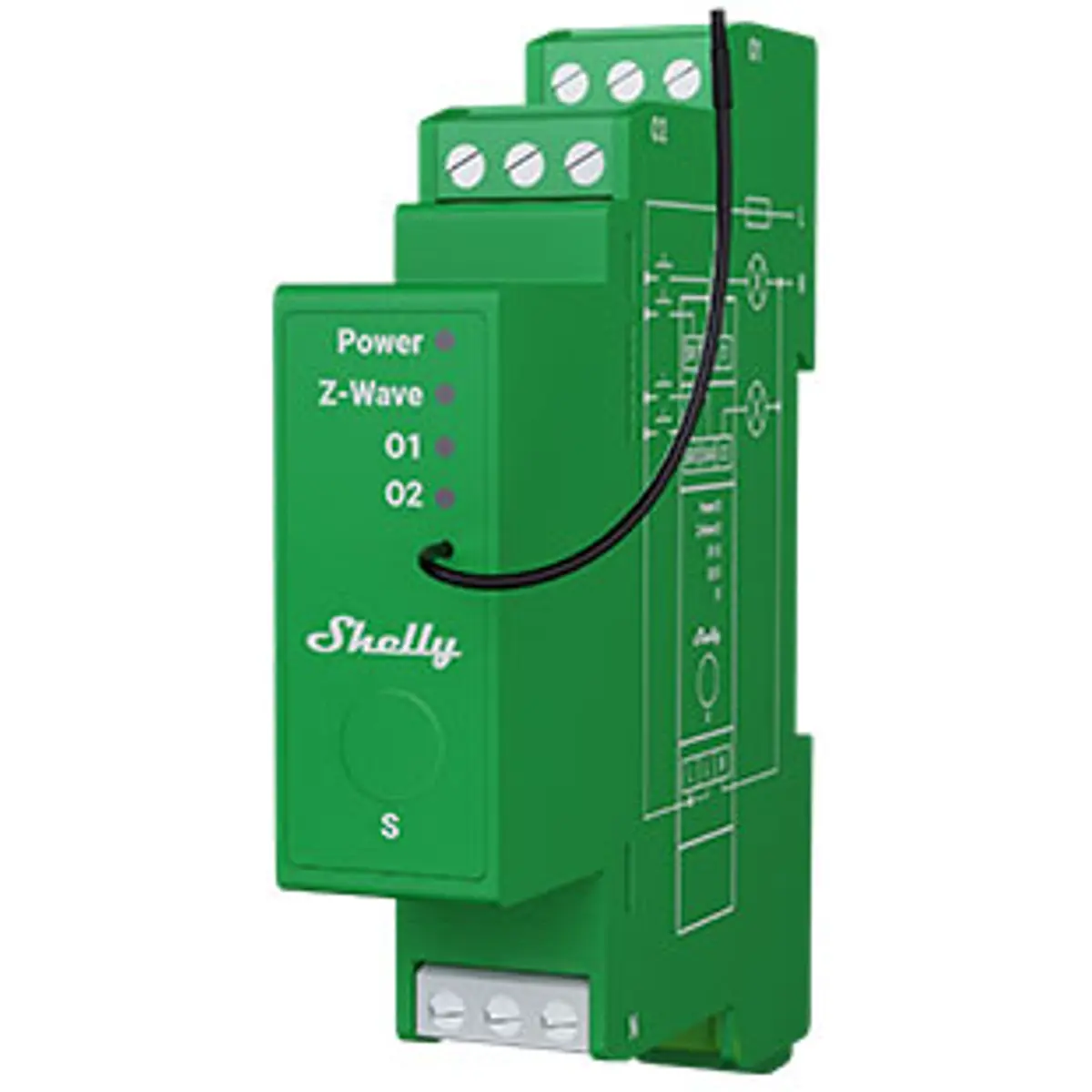

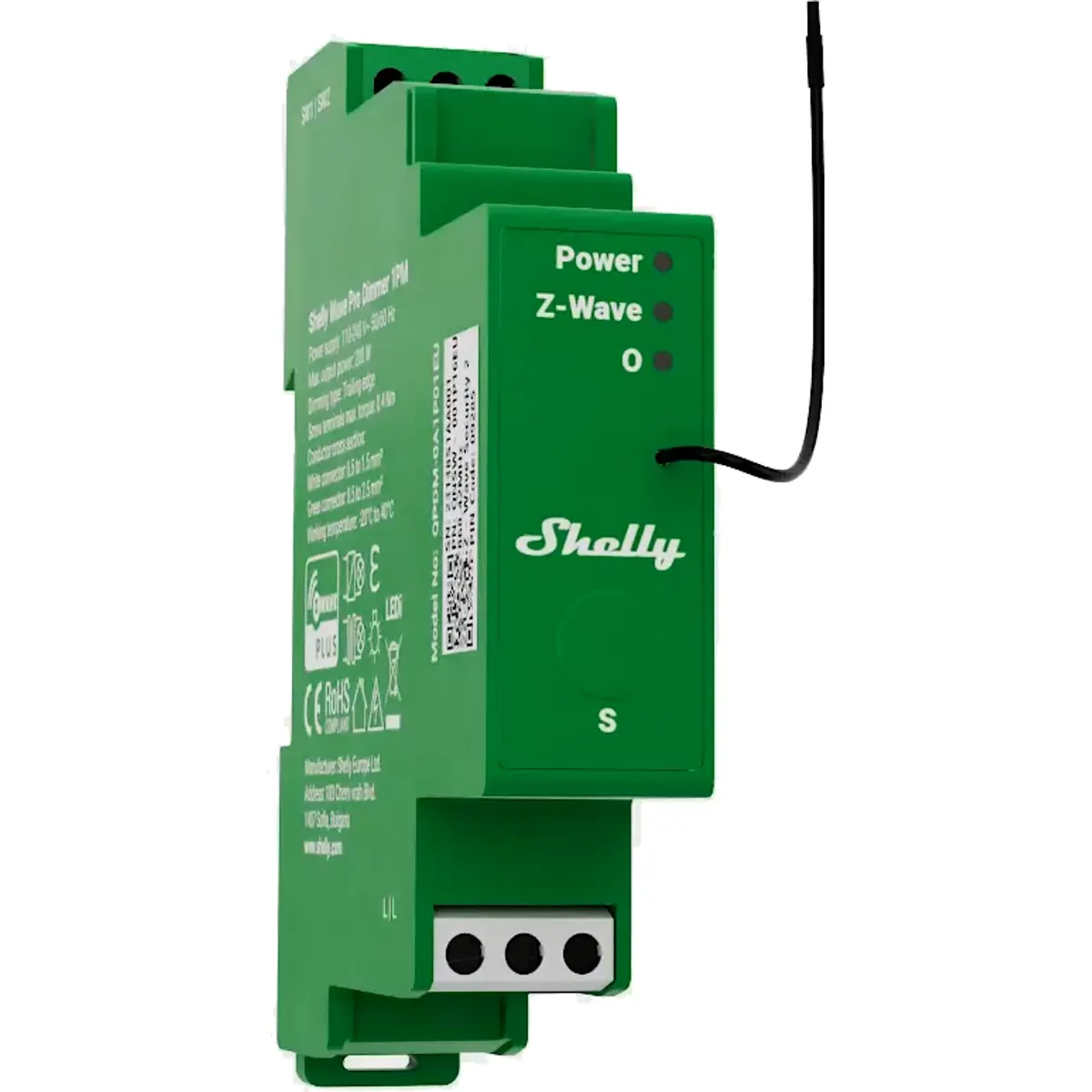

O Shelly Wave Pro Dimmer 1PM é um dimmer inteligente de 1 canal com medição de potência, projetado para montagem em calha DIN. Ideal para aplicações residenciais e profissionais, permite controlar e ajustar a intensidade luminosa remotamente via rede Z-Wave®, garantindo uma integração segura e flexível com mais de 4000 dispositivos certificados. Com funcionalidades avançadas de segurança e uma instalação simplificada, é a escolha ideal para projetos de automação em edifícios novos ou remodelados.
PRINCIPAIS CARACTERÍSTICAS
● Montagem em calha DIN
● Controlo e regulação de intensidade luminosa (dimming)
● Compatível com botões e interruptores (1 ou 2 vias)
● Medição de potência integrada
● Compatível com Z-Wave 800 (frequência 868,4 MHz – CEPT)
● Segurança Z-Wave S2 com encriptação AES128
● Compatível com cenas e agendamentos
● Proteção contra sobreaquecimento, sobretensão e sobrecarga
● Consumo ultra reduzido (<0,3 W)
● Atualizações de firmware OTA
● Deteção automática de dispositivos com SmartStart
● Ideal para LEDs reguláveis, halogéneo e transformadores ferromagnéticos
● Alcance sem fios até 40 m no interior
● Botão físico (S) para configuração, calibração e reset
✅ CONTROLO DE INTENSIDADE LUMINOSA FLEXÍVEL
Permite ajustar o brilho da iluminação ao seu gosto com modos de botão único ou duplo. Suporta ações como toque curto, duplo toque e toque prolongado para dimming com taxa de transição ajustável.
✅ COMPATIBILIDADE TOTAL COM Z-WAVE
Funciona com todos os gateways certificados Z-Wave. Utiliza a mais recente geração de chip Z-Wave S800, garantindo compatibilidade, segurança e fiabilidade superiores.
✅ SEGURANÇA AVANÇADA
Inclui proteção contra sobreaquecimento, sobrecarga e picos de tensão. Em caso de anomalias, o dispositivo desliga-se automaticamente e envia uma notificação.

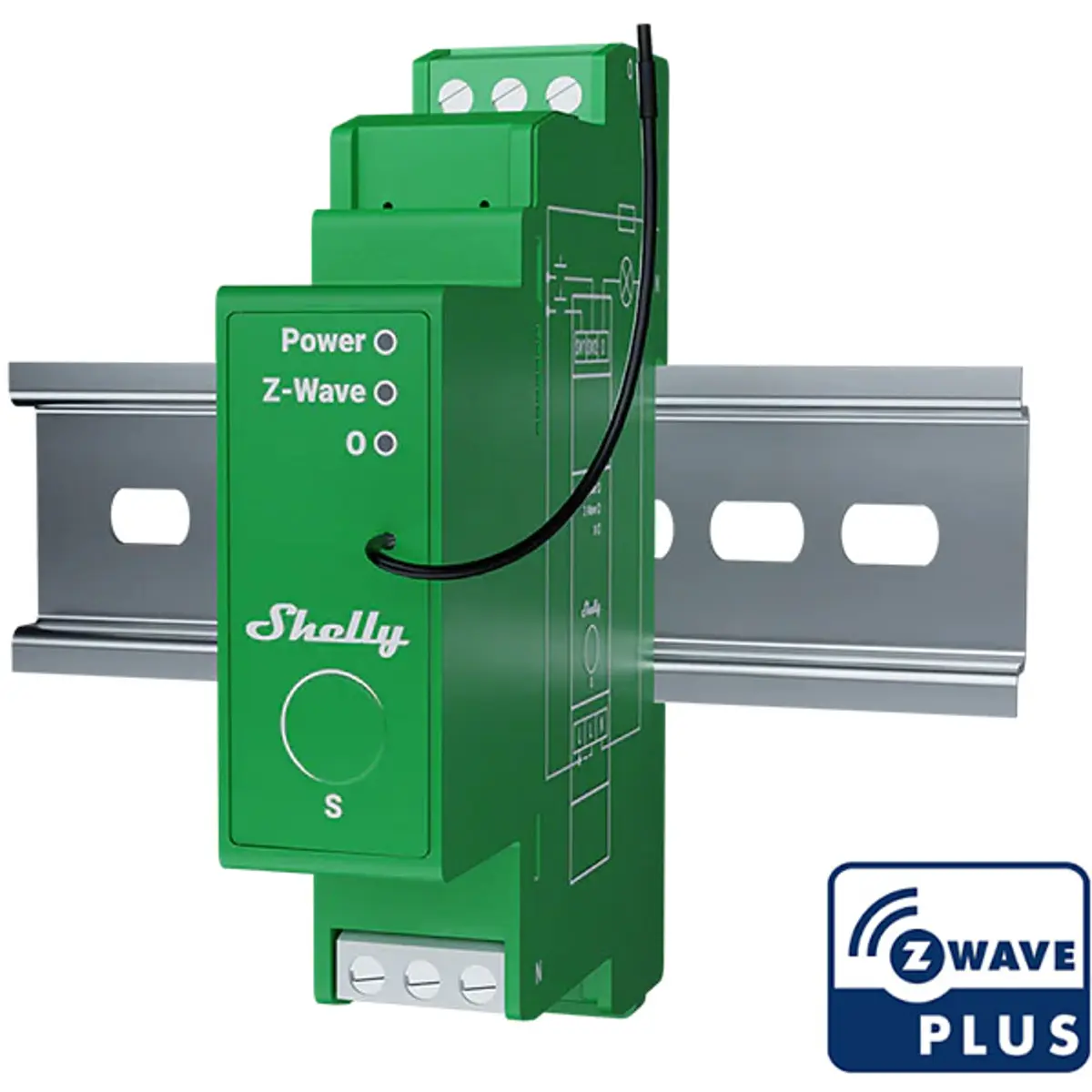

✅ INSTALAÇÃO PROFISSIONAL EM CALHA DIN
Desenvolvido para ser instalado diretamente no quadro elétrico, permite automação completa sem necessidade de cablagem adicional.
✅ MEDIÇÃO DE CONSUMO ELÉTRICO
Monitorize com precisão o consumo de energia dos circuitos de iluminação, ideal para otimização energética em edifícios residenciais ou comerciais.

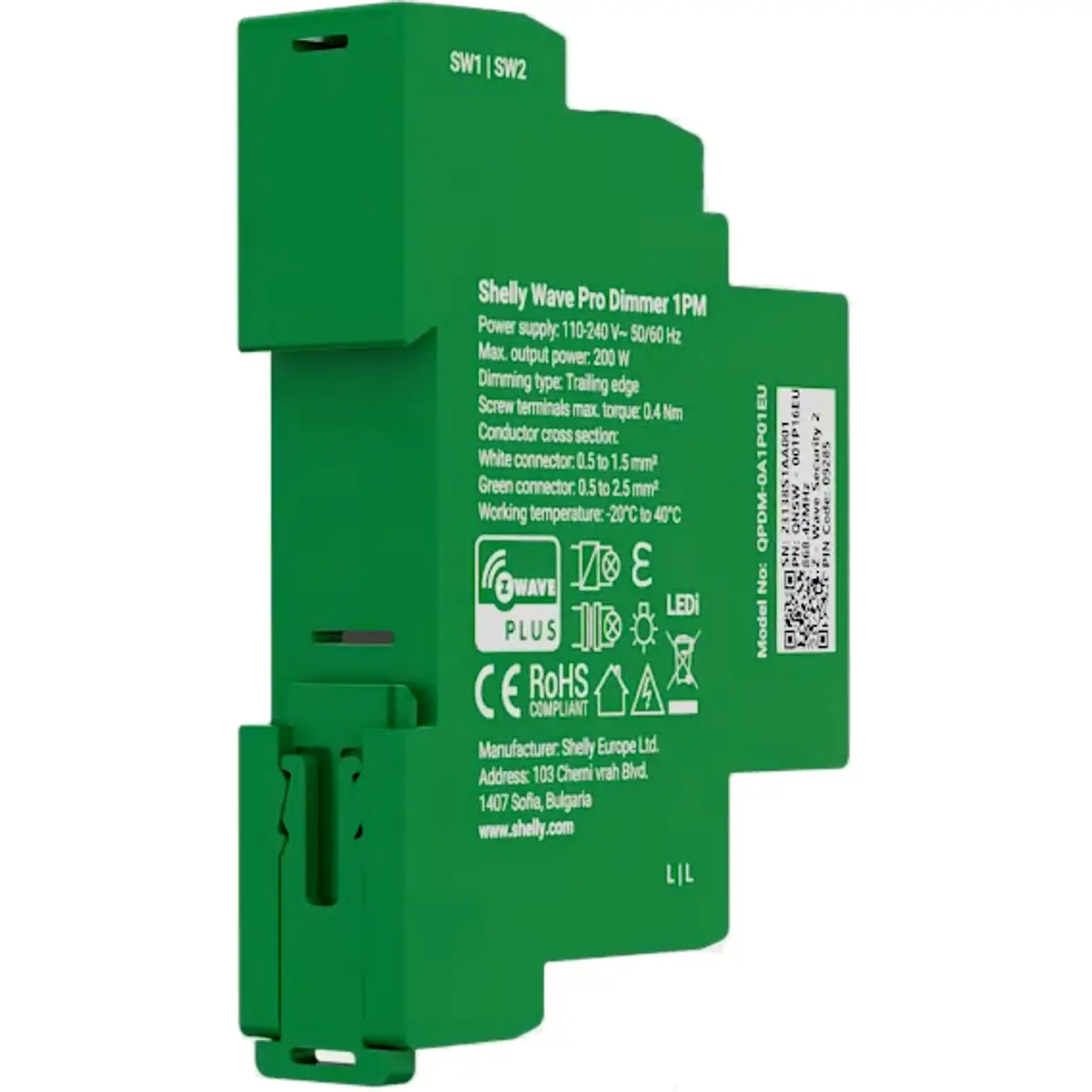

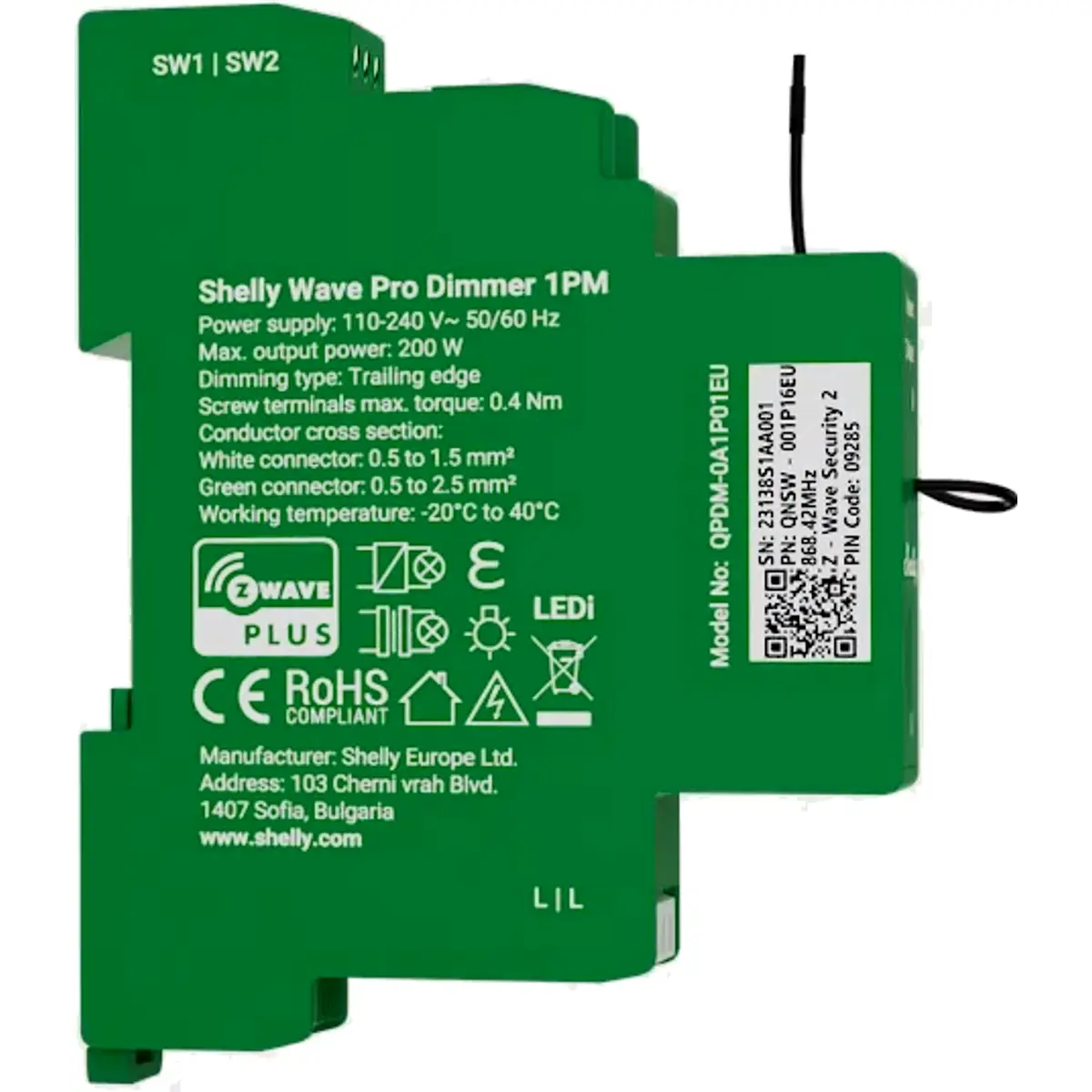

ESPECIFICAÇÕES
◾ Alimentação
- 110–240 V AC, 50/60 Hz
- Proteção externa: 10 A, curva B ou C
◾ Consumo próprio: < 0,3 W
◾ Capacidade de regulação
- Tipo de regulação: corte de fase descendente (Trailing Edge)
- Potência máxima de saída: 200 W
◾ Tipos de carga suportados
- Lâmpadas LED reguláveis: até 200 W
- Incandescentes e halogéneo: até 200 W
- Transformadores ferromagnéticos: até 200 VA
- Transformadores eletrónicos reguláveis: até 200 W
◾ Funcionalidades inteligentes
- Medição de potência: sim
- Protocolo Z-Wave S800, 868.4 MHz
- Compatibilidade com: S0, S2 Unauthenticated, S2 Authenticated
- Atualizações OTA
- Alcance: até 40 m em interiores
- Repetidor Z-Wave integrado
◾ Segurança
- Proteção contra sobreaquecimento
- Proteção contra sobrecarga
- Proteção contra sobretensão
- Encriptação AES128
◾ Interfaces elétricas
- Entradas: 2 (interruptor ou botão)
- Saída: 1 canal
- Bornes de parafuso (0,5 a 2,5 mm² / 20–14 AWG no conector verde)
◾ Interface do utilizador
- Botão físico (S) para emparelhamento, reset e calibração
- LED de estado
◾ Ambiente de funcionamento
- Temperatura: -20 ºC a 40 ºC
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
◾ Dimensões e materiais
- Dimensões: 94 × 19 × 69 mm
- Peso: 75 g
- Material: Plástico V-0 (ignífugo)
- Cor: Verde Lima

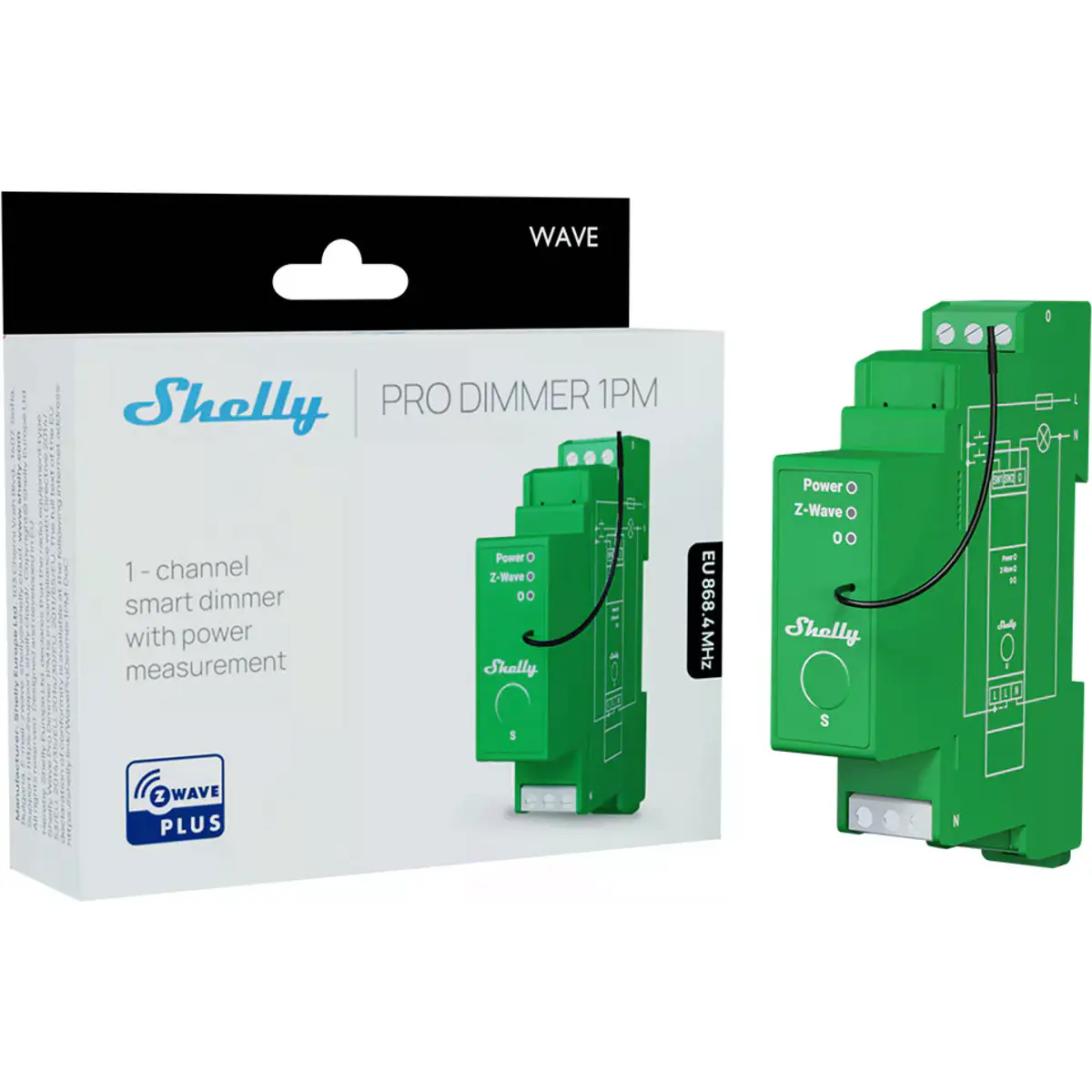

CONTEÚDO DA EMBALAGEM
◾ 1 Shelly Wave Pro Dimmer 1PM
◾ Manual de instalação
NOTAS
◾ Requer gateway Z-Wave compatível para funcionamento (não incluído).
◾ Em modo de controlo por botão duplo, a função de duplo clique não está disponível.
◾ A regulação mínima/máxima de brilho e taxa de transição são configuráveis para adaptar-se a diferentes tipos de iluminação.
◾ A calibração do nível de regulação de brilho pode ser feita via gateway ou botão físico (S).
◾ A instalação, num quadro elétrico, deve ser feita por um eletricista qualificado.
Informação adicional:
⫸ Site português da Shelly
⫸ Site oficial da Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instruções (PDF)

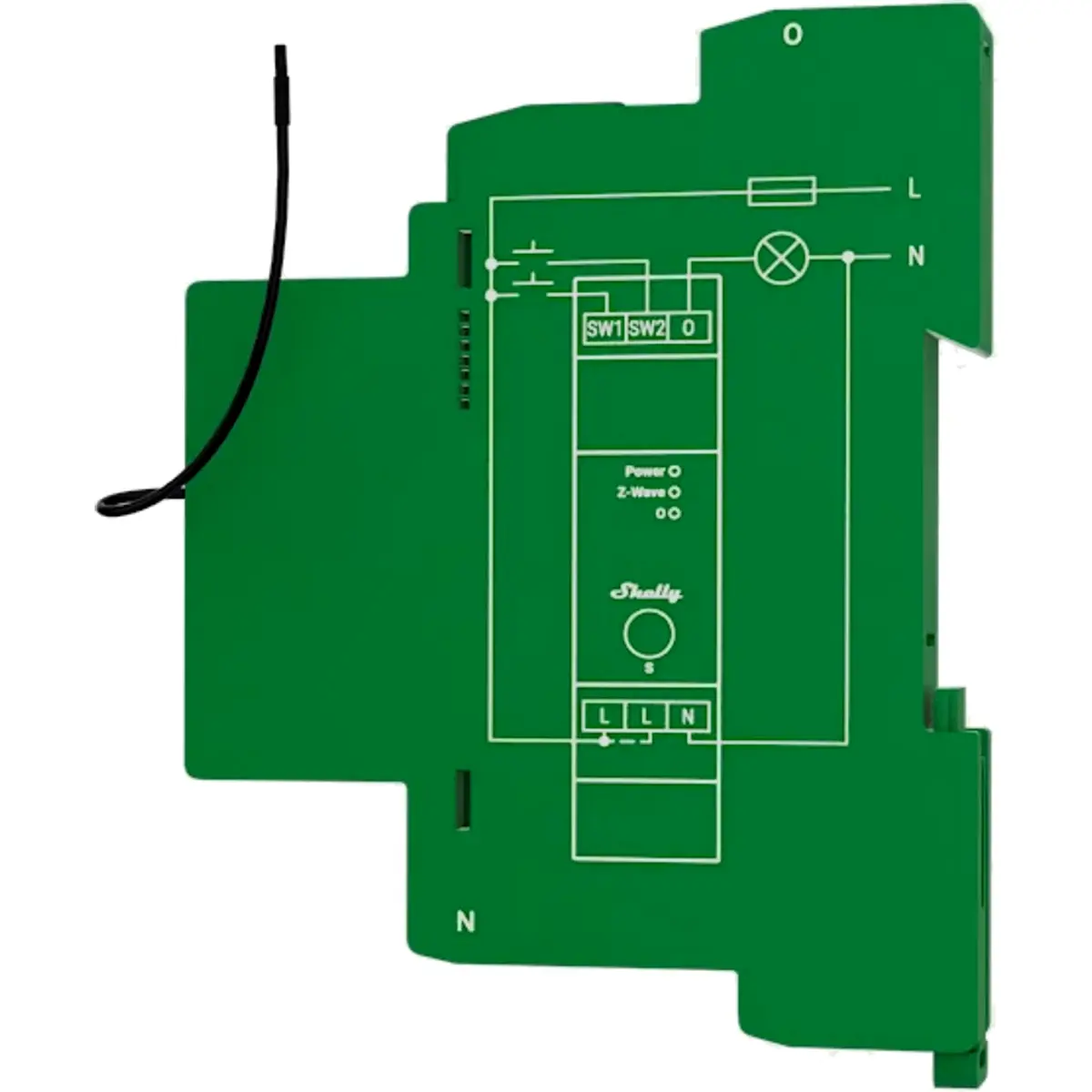

Esquema de ligações:
