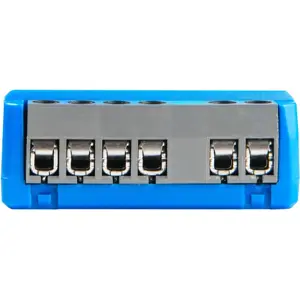

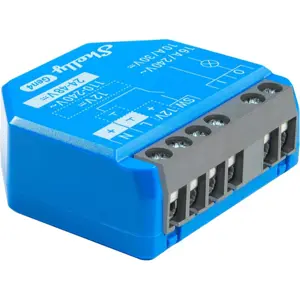

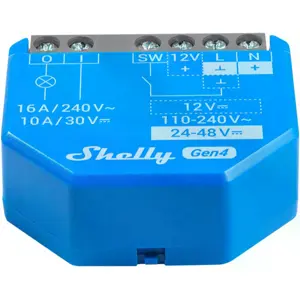

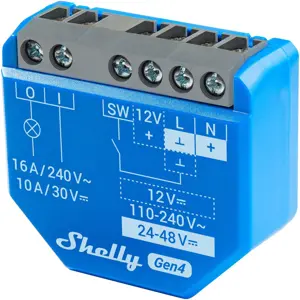

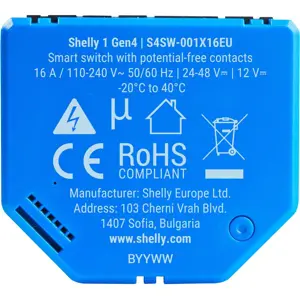

O Shelly 1 Gen4 é um interruptor inteligente compacto com contacto seco (livre de potencial), ideal para controlo remoto de luzes, ventiladores, eletrodomésticos e outros dispositivos até 16 A. Oferece conectividade multiprotocolo com suporte para Wi-Fi, Zigbee, Bluetooth e é compatível com Matter.
Funciona de forma autónoma numa rede Wi-Fi local ou através de serviços cloud, podendo ser integrado em diversas plataformas de domótica. Inclui uma interface web integrada para configuração e controlo local, além de funcionalidades avançadas como scripting, Webhooks e integração com KNX.
Graças ao seu formato compacto, pode ser instalado em caixas de aparelhagem, atrás de tomadas ou interruptores, mesmo em espaços limitados. Conta ainda com proteção contra sobreaquecimento e compatibilidade com cargas resistivas, capacitivas e indutivas (com snubber).
PRINCIPAIS CARACTERÍSTICAS
🔸 Interruptor compacto com contacto seco (sem potencial) para controlo de diversos dispositivos
🔸 Conectividade multiprotocolo: Wi-Fi, Zigbee, Bluetooth
🔸 Compatível com Matter (certificação oficial)
🔸 Capacidade de comutação: até 16 A a 240 V AC ou 10 A a 30 V DC
🔸 Ideal para retrofit: pode ser instalado atrás de tomadas e interruptores existentes
🔸 Controlo remoto via app Shelly Smart Control, browser ou plataformas de domótica
🔸 Não requer hub: funciona autonomamente numa rede Wi-Fi local
🔸 Compatível com Alexa, Google Home, SmartThings, Home Assistant, entre outros
🔸 Suporta agendamentos, cenas e ações locais
🔸 Interface web incorporada para controlo e configuração local
🔸 Suporte para scripting avançado, HTTPS, MQTTS, Web Sockets (entrada e saída)
🔸 Compatível com KNX (KNXnet/IP)
🔸 Funcionalidade BLE Gateway: integra dispositivos Shelly BLU
🔸 Extensor de alcance Zigbee e Wi-Fi integrado
🔸 Proteção contra sobreaquecimento
🔸 Botão multifunções para reset, emparelhamento Zigbee e troca de firmware
🔸 LED monocromático com indicação de estado
🔸 Interfaces elétricas:
· uma entrada para botão/interruptor
· duas entradas de alimentação (N e L)
· terminais do contacto seco (livres de potencial)
CASOS DE UTILIZAÇÃO
✅ Controlo remoto de aparelhos elétricos: Ligar/desligar luzes, ventiladores ou eletrodomésticos à distância
✅ Integração em sistemas de domótica: Permite criar cenas e automações com base em horários ou estados
✅ Retrofitting em instalações existentes: Ideal para substituir interruptores tradicionais com controlo inteligente
✅ Controlo de cargas variadas: Compatível com cargas resistivas, capacitivas e indutivas com snubber
✅ Acesso remoto e cloud: Controla os dispositivos a partir de qualquer lugar com acesso à internet
✅ Conectividade adaptável: Escolha entre Wi-Fi, Zigbee ou Bluetooth consoante o ecossistema utilizado
ESPECIFICAÇÕES TÉCNICAS
• Elétricas
- Alimentação: 110–240 V~ / 24–48 V⎓ / 12 V⎓
- Consumo próprio: < 1 W
- Relé: Contacto seco NA, 1 polo
- Tensão máx. de comutação: 240 V~ / 30 V⎓
- Corrente máx. de comutação: 16 A / 240 V~ ou 10 A / 30 V⎓
- Contacto seco (sem potencial): Sim
- Protecção contra sobreaquecimento: Sim
- Protecção contra sobretensão, sobrecorrente e sobrecarga: Não aplicável
- Proteção externa recomendada:
· Disjuntor curva B ou C
· Corrente nominal máx.: 16 A
· Poder de corte mínimo: 6 kA
· Classe de limitação de energia: 3
• Sensores e Medidores
- Sensor de temperatura interna: Sim
• Rádio
- Wi-Fi
· Protocolo: IEEE 802.11 b/g/n
· Banda de RF: 2412 – 2472 MHz
· Potência máx. de RF: < 20 dBm
· Alcance: até 30 m (interiores), até 50 m (exteriores)
- Bluetooth
· Protocolo: 4.2
· Banda de RF: 2402 – 2480 MHz
· Potência máx. de RF: < 4 dBm
· Alcance: até 10 m (interiores), até 30 m (exteriores)
- Zigbee
· Protocolo: IEEE 802.15.4
· Banda de RF: 2400 – 2483,5 MHz
· Potência máx. de RF: < 20 dBm
· Alcance: até 100 m (interiores), até 300 m (exteriores)
· Repetidor Zigbee: Sim
• Unidade de microcontrolo
- CPU: ESP-Shelly-C68F
- Memória flash: 8 MB
• Funcionalidades de firmware
- Agendamentos: até 20
- Webhooks (acções por URL): até 20, com 5 URLs por webhook
- Scripting: Sim
- MQTT/MQTTS: Sim
- Compatibilidade com: Alexa, Google Smart Home, SmartThings, Home Assistant, KNX
- Suporte para WebSockets (entrada/saída), HTTPS, APIs HTTP
- Componentes Virtuais: Sim
- Integração com dispositivos Shelly BLU via BLE Gateway: Sim
• Ambientais
- Temperatura de funcionamento: -20 ºC a 40 ºC
- Humidade relativa: 30 % a 70 % RH
- Altitude máxima: 2000 m
• Físicas
- Dimensões (A × L × P): 37 × 42 × 16 mm
- Peso: 26 g
- Binário máx. dos terminais: 0,4 Nm
- Secção dos condutores: 0,2 a 2,5 mm²
· Fios sólidos, entrançados ou com ponteiras
- Comprimento do isolamento a remover: 6 a 7 mm
- Montagem: Caixa de aparelhagem
- Material da caixa: Plástico
- Cor da caixa: Azul
- Cor dos conectores: Cinzento
NOTA: Este dispositivo é uma versão melhorada do Shelly 1 Gen3, equipada com um processador mais avançado e suporte adicional para Zigbee e Matter, oferecendo maior desempenho e flexibilidade de integração.
Informação adicional:
⫸
Site português da Shelly
⫸
Site oficial da Shelly (EN)
⫸
Shelly Knowledge Base
Esquemas de ligação:
Fonte de alimentação:
110-240V~ |
Fonte de alimentação:
24-48 V⎓ |
Fonte de alimentação:
estabilizada de 12 V⎓ |
