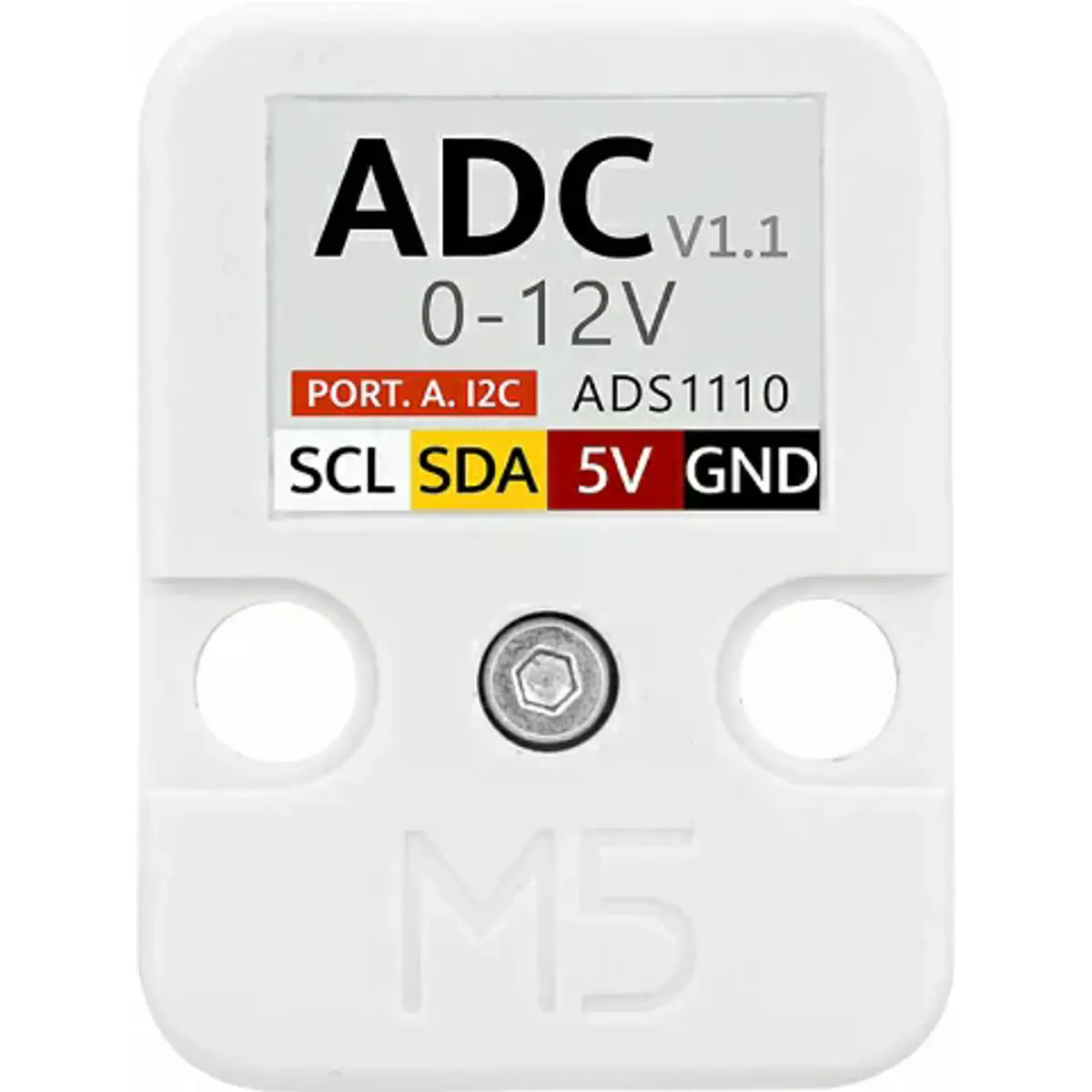

O ADC V1.1 Unit é um módulo de conversão A/D que utiliza o chip ADS1110, um conversor analógico-digital de 16 bits com auto calibração. Projetado com interface I2C, oferece conectividade conveniente. O módulo suporta velocidades de conversão de 8, 16, 32 e 128 amostras por segundo (SPS), proporcionando resoluções de 16, 15, 14 e 12 bits, respectivamente.
Equipado com um amplificador de ganho programável (PGA) integrado, com ganho máximo de 8, permite a medição direta de sinais de baixa amplitude. O ADS1110 possui uma referência interna de 2.048V, configurável via registos, permitindo medições de alta precisão.
O ADC V1.1 Unit é ideal para aplicações como controlo de processos industriais, automação fabril e instrumentação portátil. Com sua conversão analógica-digital precisa e versátil, permite a aquisição de dados confiáveis em ambientes exigentes, facilitando o controlo e a monitorização em diversos cenários.
Características
- Amplificador de ganho programável (PGA = 1, 2, 4 ou 8, auto calibração contínua)
- Baixo ruído (10uV P-P)
- Comunicação I2C
- Referência interna (precisão: 2.048V ± 0.05%)
Especificações Técnicas
- Amplificador de Ganho Programável: PGA = 1, 2, 4, 8
- Tensão de Referência Interna: 2.048V ± 0.05%
- Comunicação Serial I2C: Endereço 0x48
- Deriva Térmica: 5ppm/°C
- INL (Erro de Não Linearidade): Máx. 0.01% da escala total (FSR)
- Taxa de Amostragem Programável: 15 SPS a 240 SPS
- Resolução: 16-bit (ADS1110)
- Temperatura de Operação: 0-40°C
- Dimensões do Produto: 32 × 24 × 10.2 mm
- Peso do Produto: 4.5 g
- Dimensões da Embalagem: 136 × 92 × 16 mm
- Peso da Embalagem: 11.5 g

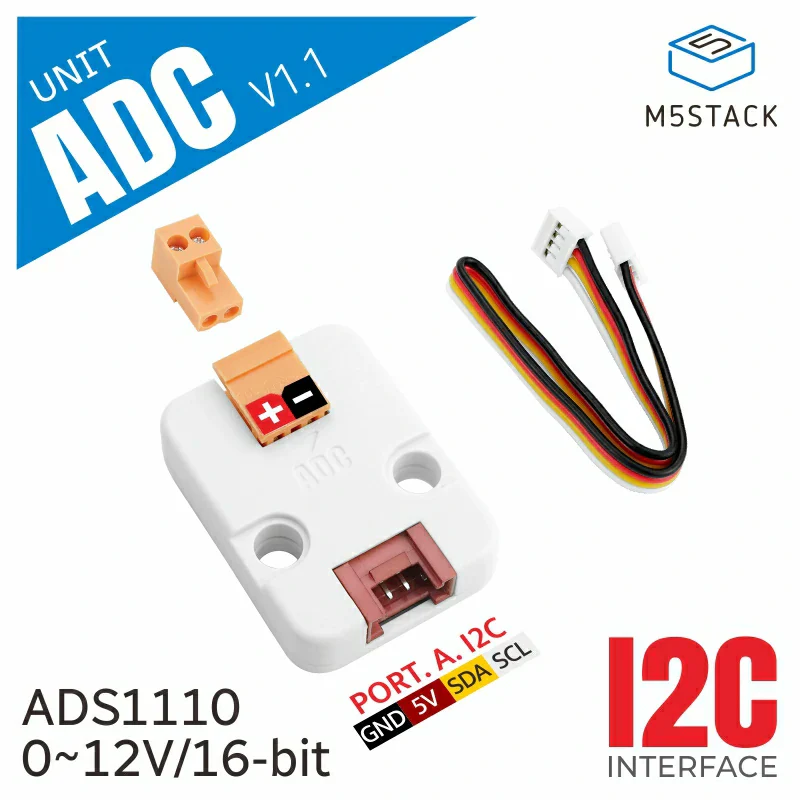

Conteúdo da Embalagem
- 1x ADC V1.1 Unit
- 1x Cabo Grove (20cm)

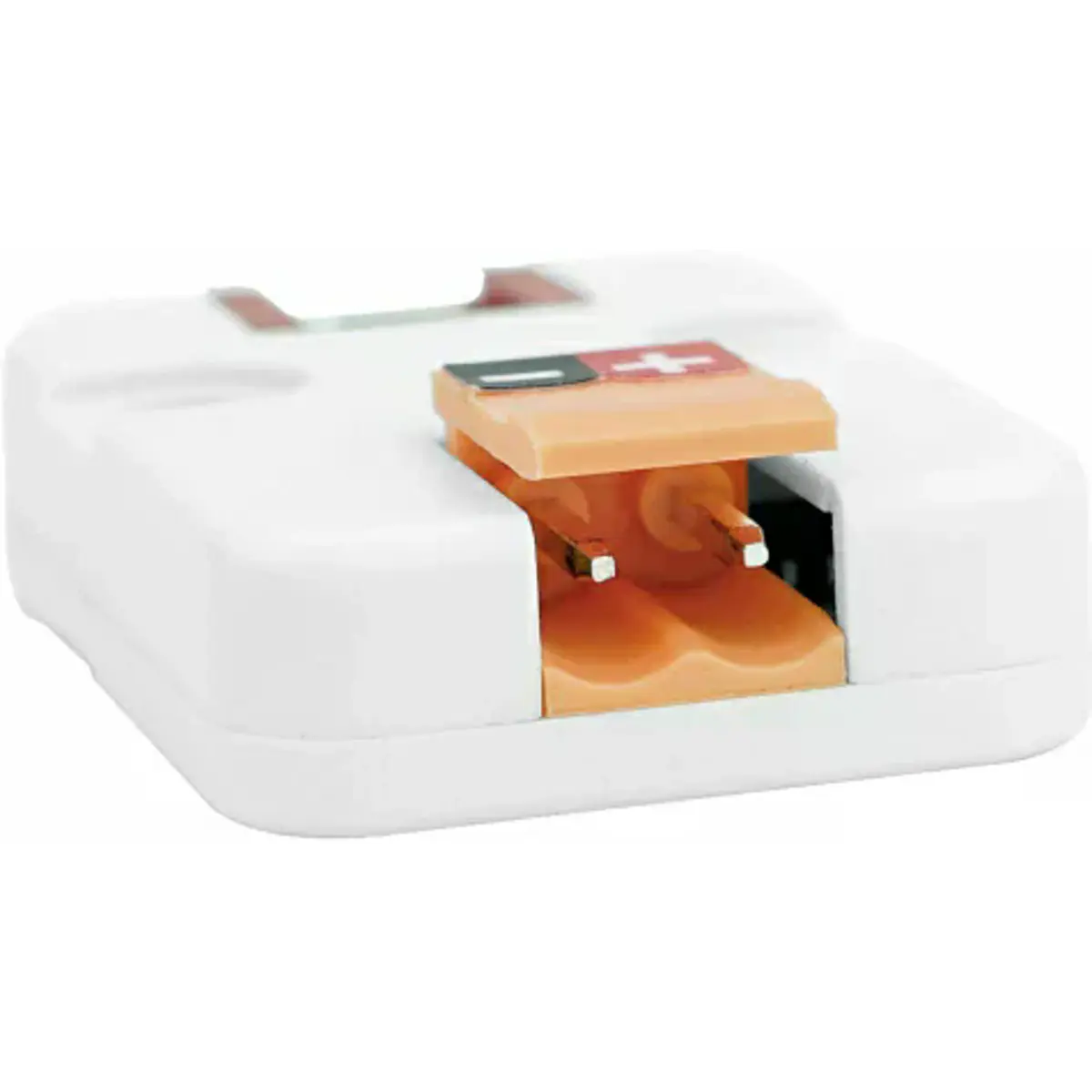

- 1x Conector Macho HT3.96 (2 pinos)
