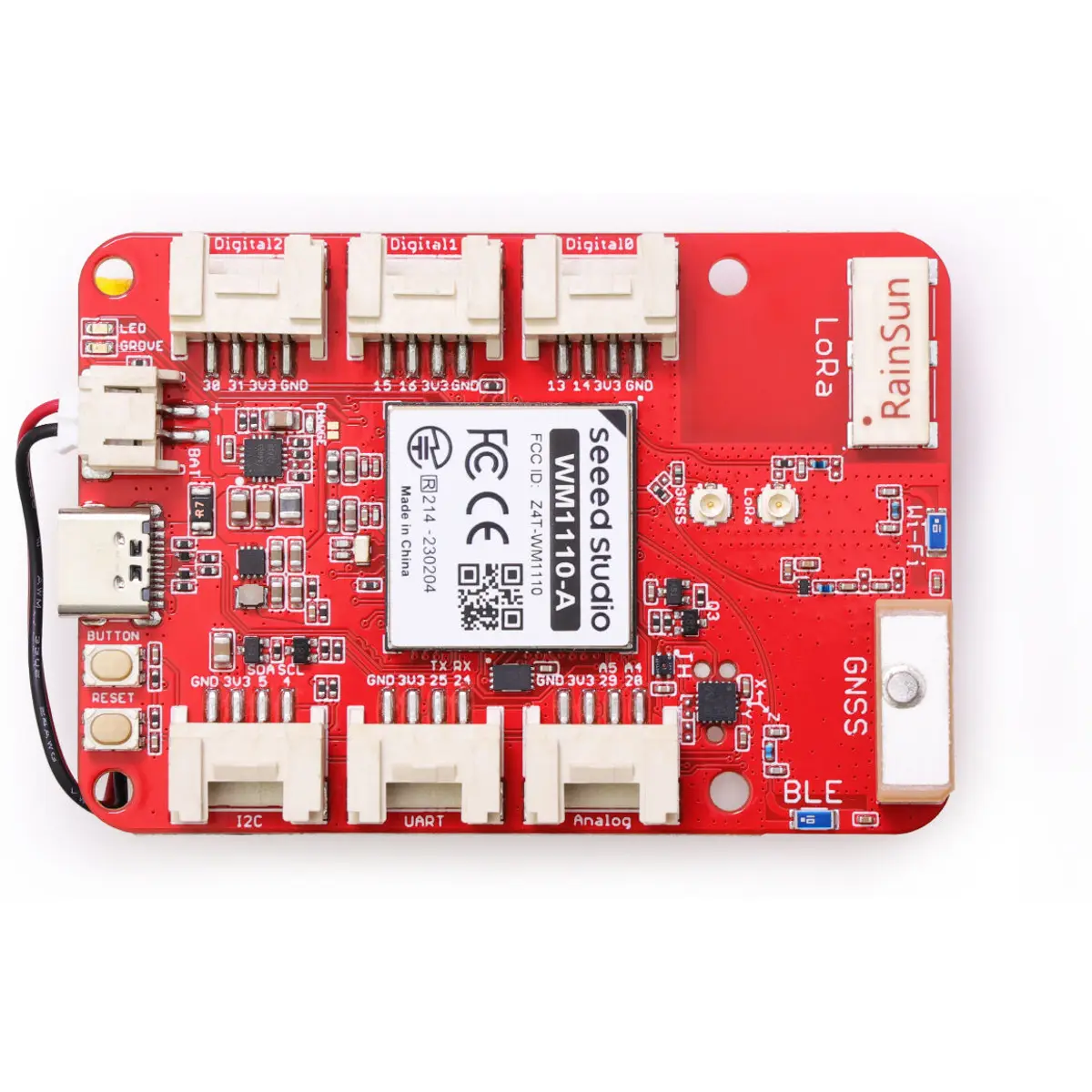

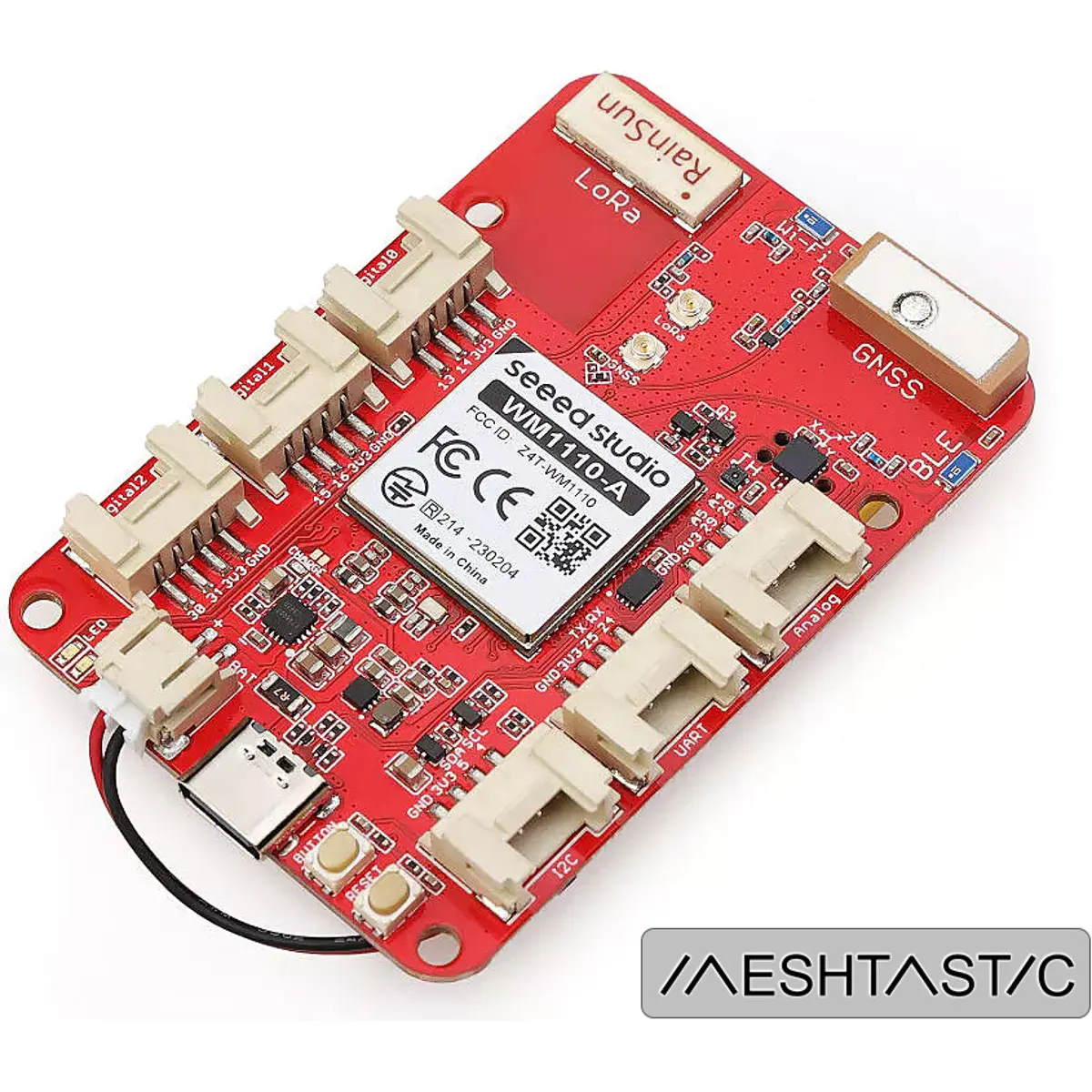

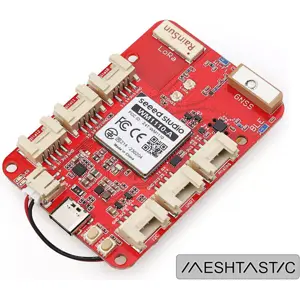

A Wio Tracker 1110 Dev Board para Meshtastic é uma placa de desenvolvimento compacta e pronta a usar, projetada para criar dispositivos de rastreamento de baixo consumo compatíveis com o firmware Meshtastic. Baseada nos chips Nordic nRF52840 (Bluetooth) e Semtech LR1110 (LoRa), combina funcionalidades de comunicação de longo alcance com sensores ambientais integrados, ideal para aplicações remotas e off-grid.
PRINCIPAIS CARACTERÍSTICAS
● Compatível com o firmware Meshtastic
● Suporte para mais de 300 sensores Grove
● Sensores integrados: temperatura, humidade e acelerómetro de 3 eixos
● Compatível com GNSS (GPS/BeiDou) e localização via Wi-Fi
● Comunicação Bluetooth 5.3 de baixo consumo
● Alcance LoRa® até 10 km (dependente da antena e ambiente)
● Interface USB-C e conectores para antenas GNSS e LoRa
● Totalmente open-source e expansível
✅ Compatível com Meshtastic
A integração direta com o firmware Meshtastic permite construir nós de rede de longa distância para comunicação sem cobertura móvel. Ideal para exploração ao ar livre, rastreamento de ativos e comunicação em grupo.
✅ Sensores ambientais integrados
Inclui sensores de temperatura (±0,2 °C), humidade (±1,8 % RH) e um acelerómetro de 3 eixos (não utilizado por predefinição), permitindo monitorizar condições ambientais em tempo real.
✅ Localização precisa e versátil
Suporta posicionamento por GNSS (GPS e BeiDou) e Wi-Fi Sniffer, facilitando a localização mesmo em ambientes onde o GPS é limitado.
✅ Ampla conectividade e expansão
Além de Bluetooth 5.3 e LoRa®, oferece conectividade Grove (ADC, I2C, UART, digitais) para ligação de sensores e módulos adicionais, tornando-a altamente adaptável.
ESPECIFICAÇÕES
◾ Alimentação
- Entrada: 5 V via USB 2.0 Tipo-C
- Conector de bateria: 3,7 V
◾ Interface
- RFIO
· Conector para antena GNSS
· Conector para antena LoRa
- USB tipo-C
- Interface Grove
· ADC ×1
· I2C ×1
· UART ×1
· Digitais ×3
◾ Botões
- USER: botão configurável
- RESET: reinício da placa
◾ Memória externa: FLASH: 4 MB
◾ LoRa® (Semtech LR1110)
- Protocolo: LoRaWAN® v1.0.4
- Frequência: 863–928 MHz
- Sensibilidade:
· -125 dBm @ 125KHz SF7
· -141 dBm @ 125KHz SF12
- Potência de saída: até 20 dBm
- Tecnologias de posicionamento: GNSS (GPS/BeiDou), WiFi Sniffer
- Alcance: 2–10 km
◾ Bluetooth (nRF52840)
- Versão: Bluetooth 5.3
- Flash: 1 MB
- RAM: 256 KB
- Protocolos suportados:
· Bluetooth LE, Bluetooth mesh
· Thread, Zigbee, 802.15.4, ANT
· Pilhas proprietárias 2.4 GHz
- Potência de saída: até 6 dBm
◾ Sensores onboard – Temperatura e Humidade (SHT41)
- Temperatura
· Gama: -40 ~ 85 °C
· Precisão: ±0,2 °C
- Humidade
· Gama: 0 ~ 100 % RH
· Precisão: ±1,8 % RH
◾ Acelerómetro de 3 eixos (não utilizado)
- Gama: ±2g, 4g, 8g, 16g
- Largura de banda: 0,5 Hz ~ 625 Hz
- Sensibilidade: 1000 LSB/g (±2g) a 83 LSB/g (±16g)

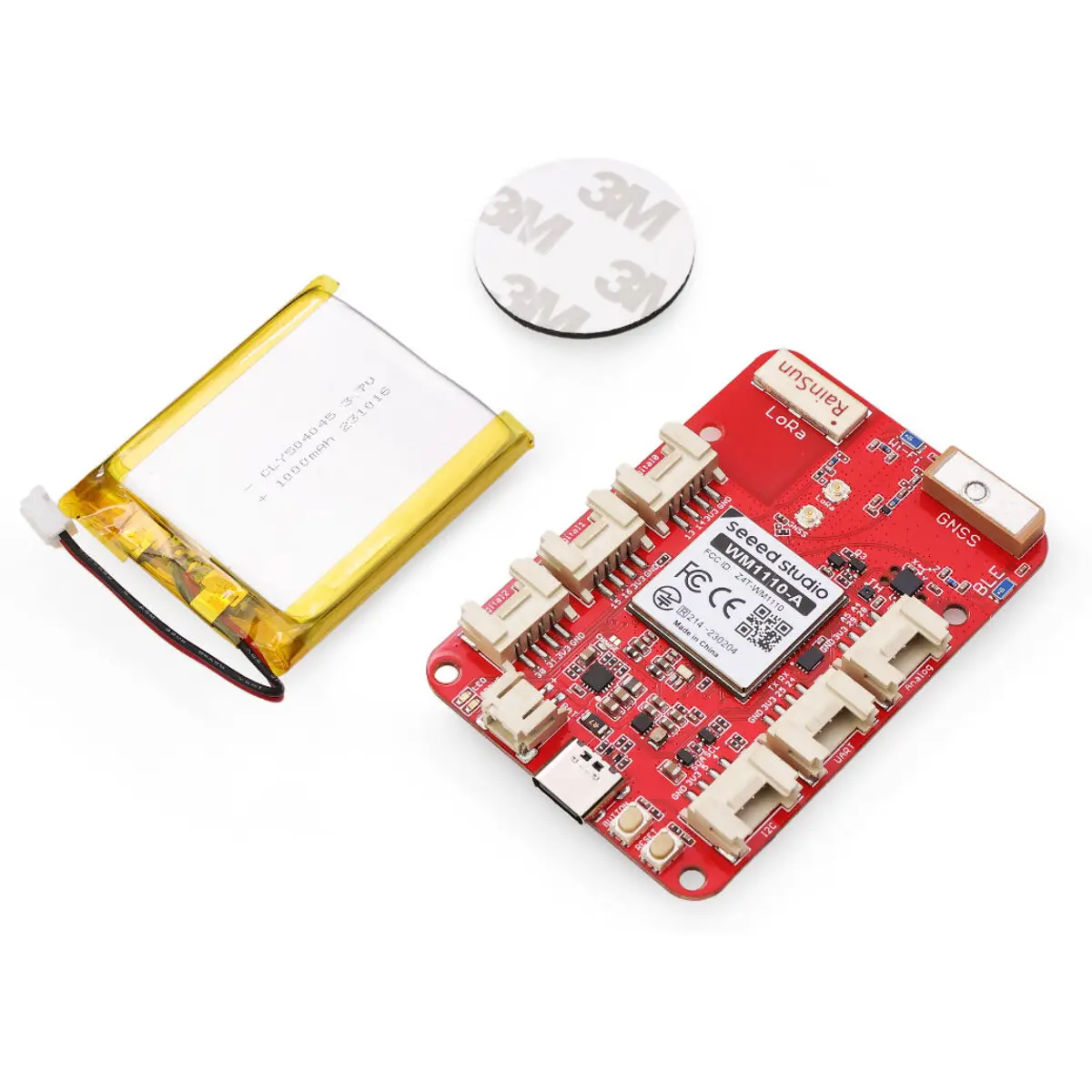

CONTEÚDO DA EMBALAGEM
◾ Wio Tracker 1110 Dev Board para Meshtastic ×1
◾ Bateria de lítio ×1
◾ Autocolantes redondos 3M ×1
NOTAS
◾ O acelerómetro está incluído mas não está a ser utilizado por predefinição, podendo ser ativado em firmware personalizado.
◾ A placa é totalmente open-source, ideal para projetos personalizados ou educativos com conectividade LoRa e Bluetooth.
Exemplo de comunicação via Meshtastic:
▶ Getting Started with Meshtastic® Kit
▶ Exemplos de projetos com Meshstastic
▶ Informação adicional (no site da Seeed Studio)
Visão geral do Hardware:
